Toyota GR 86
2022-03 → present · chassis ZN8 · catalogue 264230 · Europe
Supported model
Data version 2024-10
Front Fender Apron & Dash Panel
35 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 16593B | Guide, Radiator Air, NO.1 RH |
| 16595B | Guide, Radiator Air, NO.1 LH |
| 53201 | Support Sub-assy, Radiator |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53208 | Support Sub-assy, Radiator Grille, Center |
| 53213A | Support, Radiator, Upper RH |
| 53214A | Support, Radiator, Upper LH |
| 53291B | Plate, Radiator Cover |
| 53291K | Clip, Radiator Cover Plate |

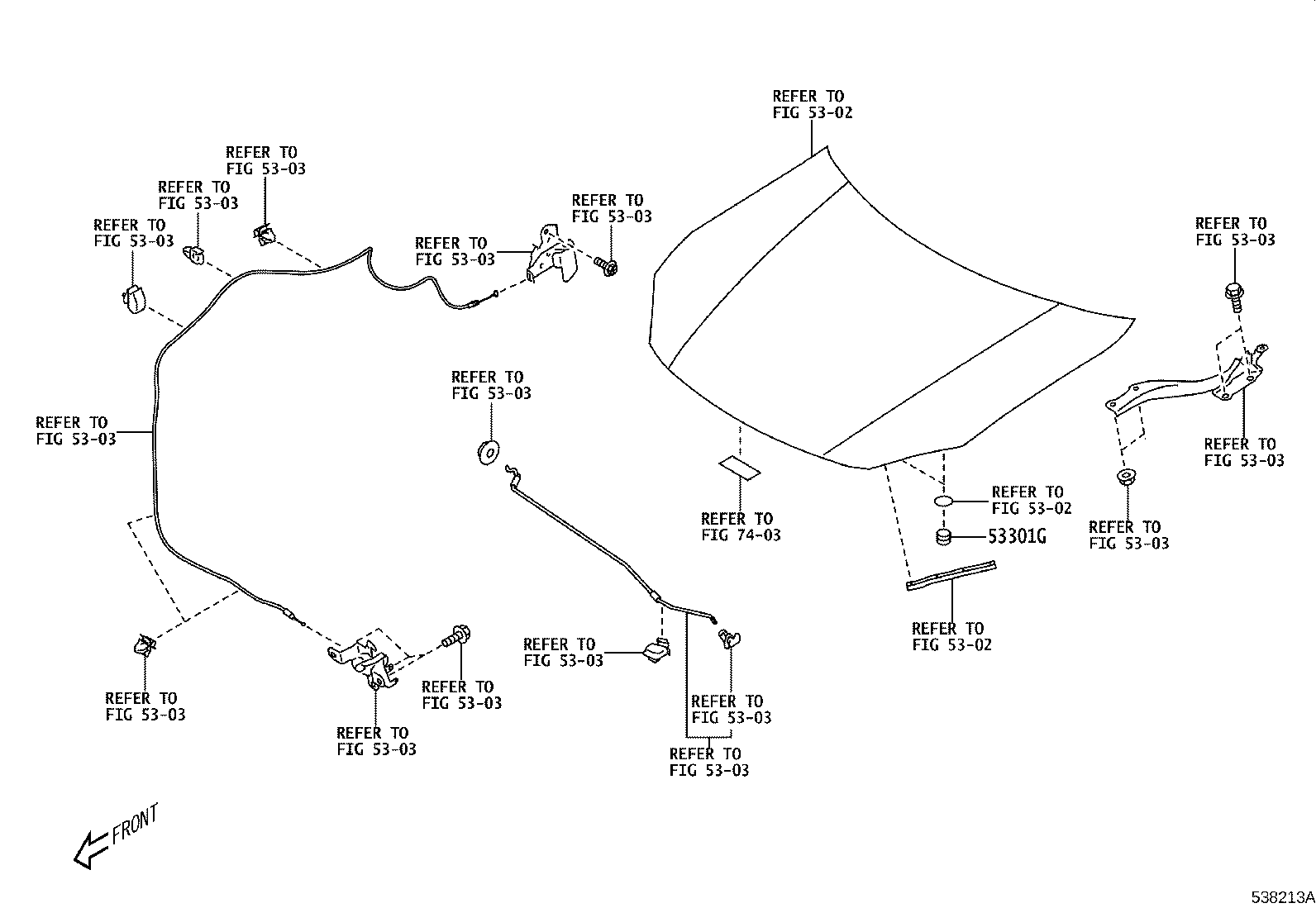

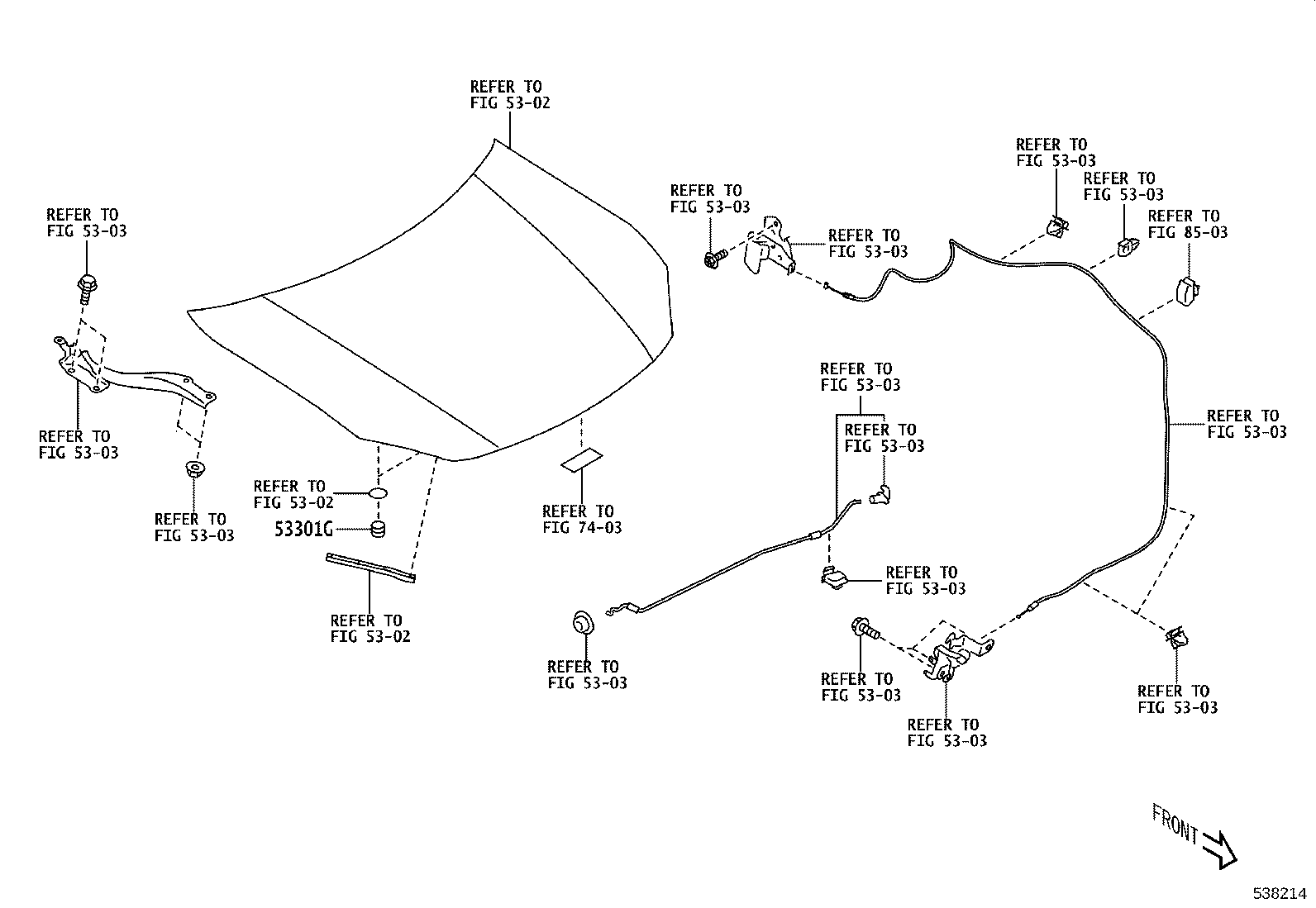

| 53301G | Cushion, Hood Bumper |

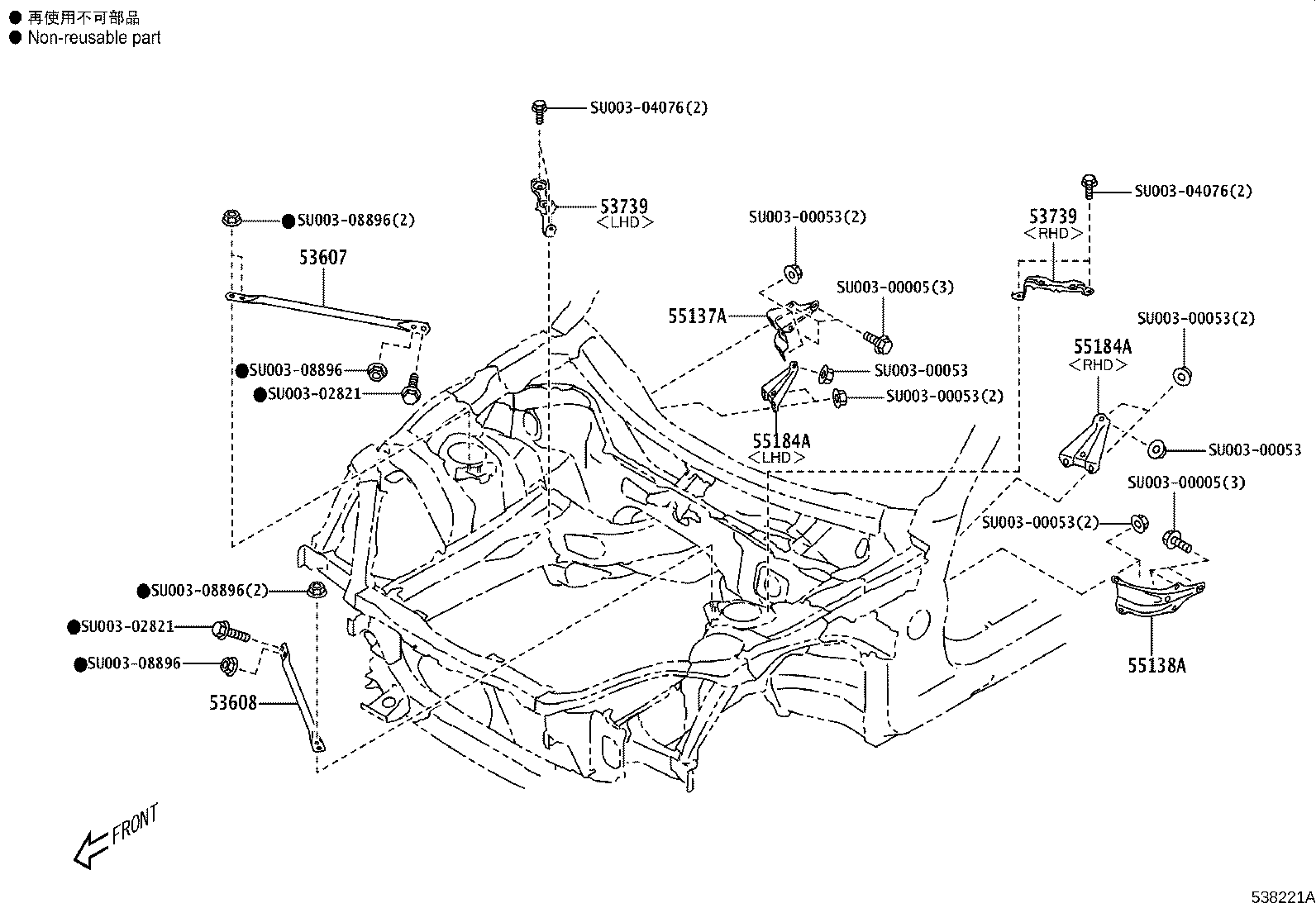

| 53607 | Brace Sub-assy, Front Suspension Upper TO Cowl, RH |
| 53608 | Brace Sub-assy, Front Suspension Upper TO Cowl, LH |

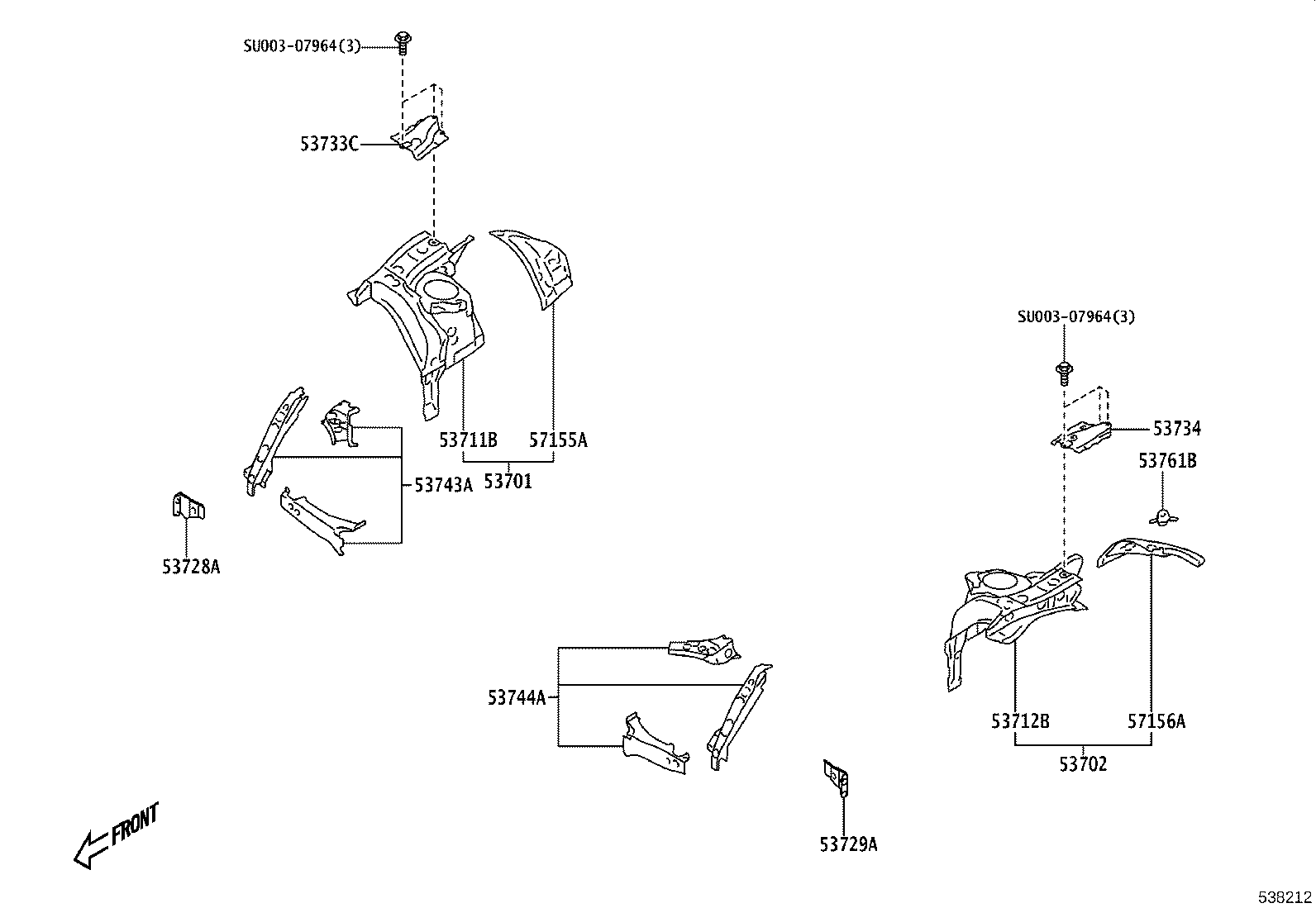

| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53728A | Bracket, Fender Apron, RH |
| 53729A | Bracket, Fender Apron, LH |
| 53733C | Patch, Front Fender Apron |
| 53734 | Patch, Front Fender Apron, NO.4 |
| 53739 | Bracket, Battery Support |
| 53743A | Reinforcement, Front Fender Apron, Front RH |
| 53744A | Reinforcement, Front Fender Apron, Front LH |
| 53761B | Bracket, Battery Clamp Mounting |

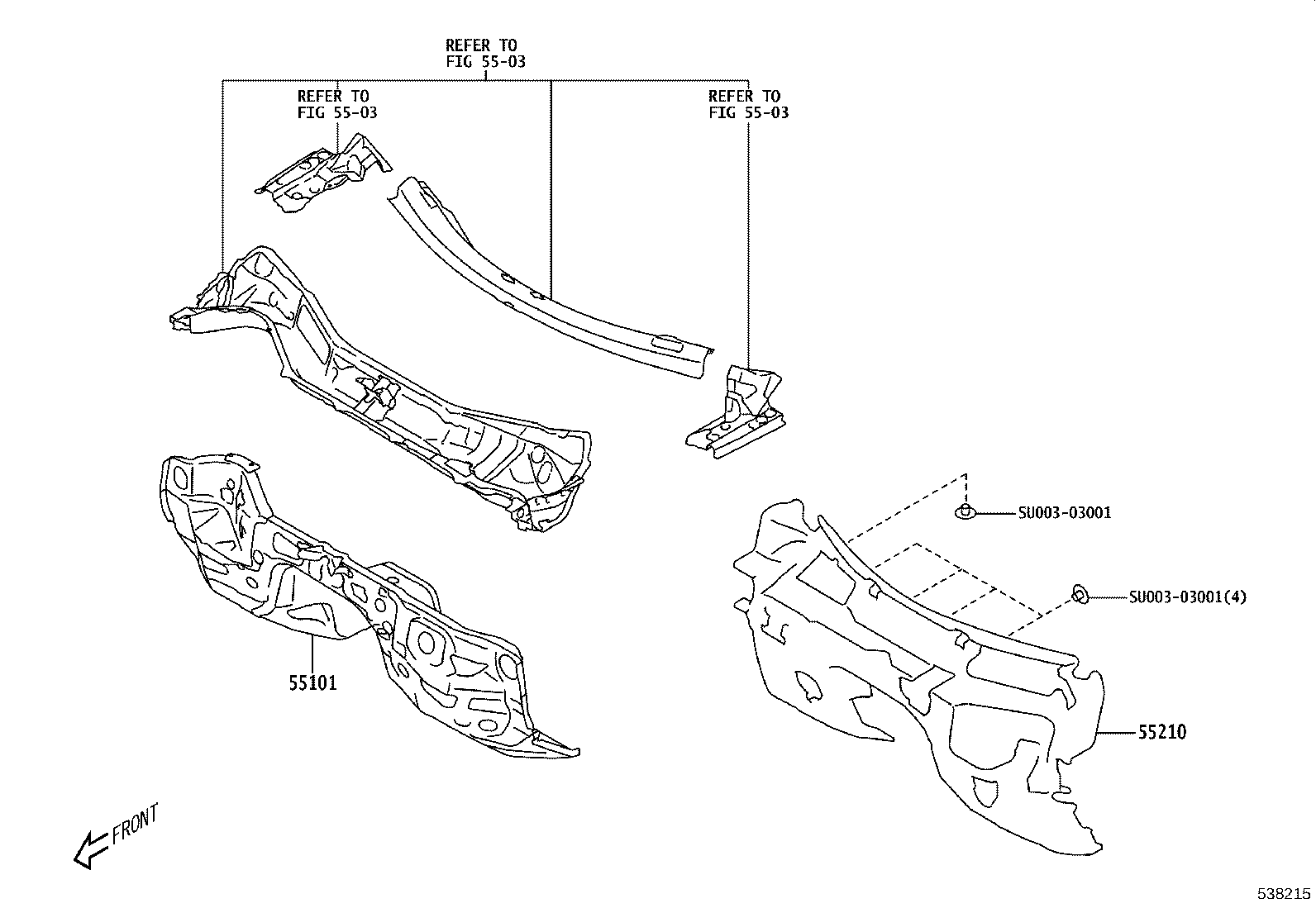

| 55101 | Panel Sub-assy, Dash |
| 55137A | Brace, Dash TO Frame, RH |
| 55137C | Bracket, Toe Board, NO.2 |
| 55138A | Brace, Dash TO Frame, LH |
| 55184A | Bracket, Dash Panel |
| 55210 | Insulator Assy, Dash Panel |

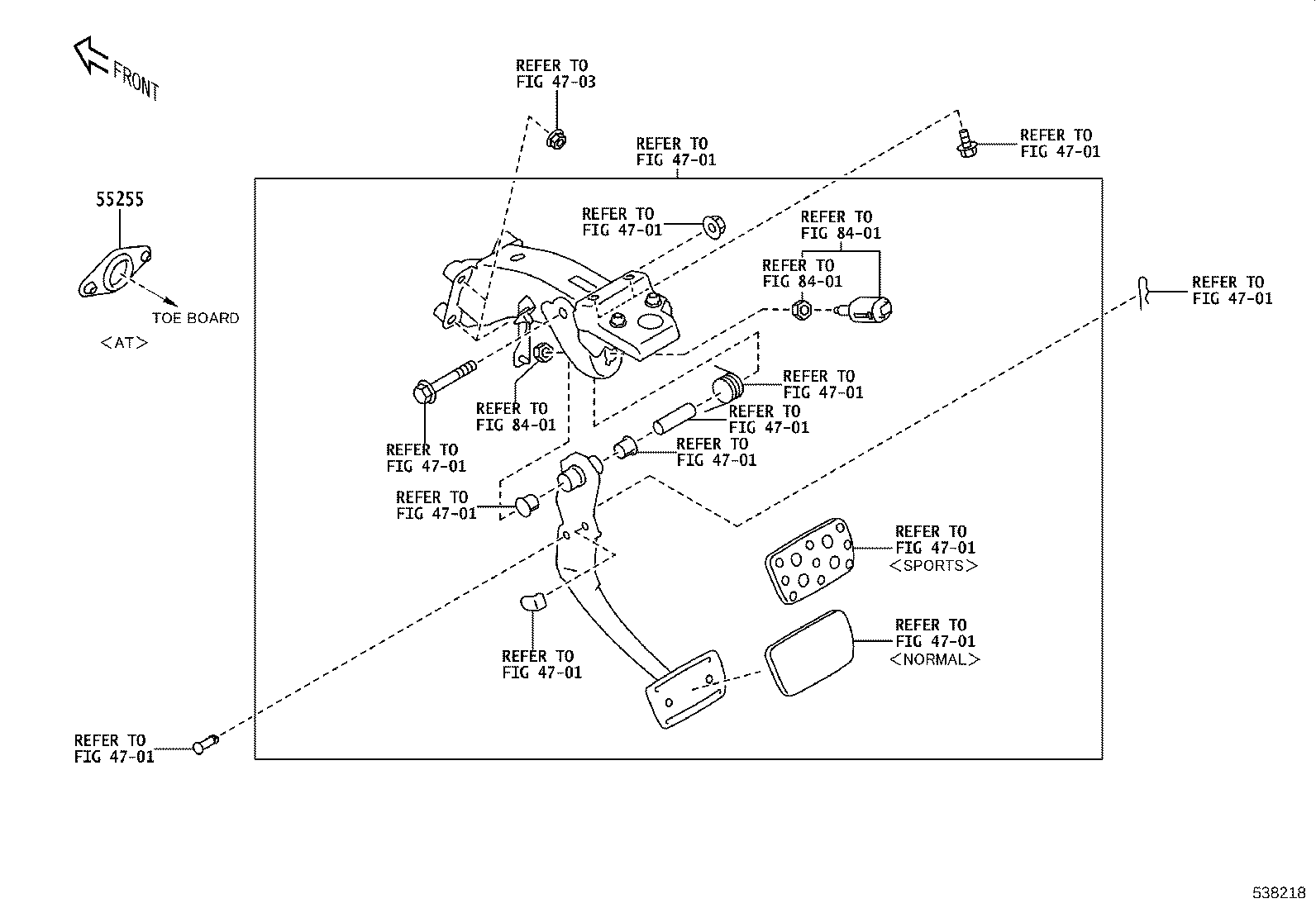

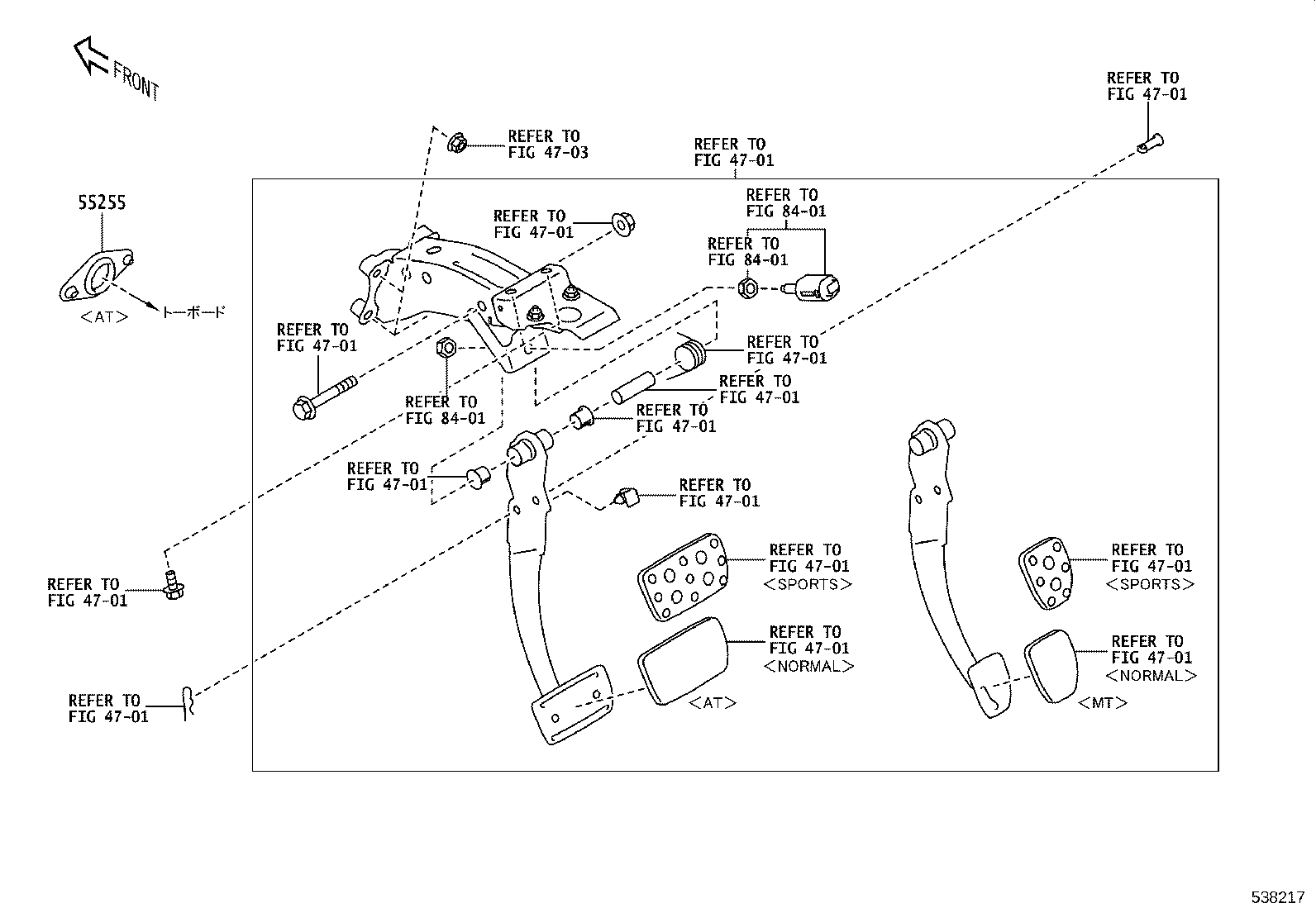

| 55255 | Cover, Clutch Master Cylinder Hole |
| 57104A | Member Sub-assy, Front Cross |
| 57155A | Reinforcement, Front Side Member, NO.3 RH |
| 57156A | Reinforcement, Front Side Member, NO.3, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
