Toyota GR 86
2022-03 → present · chassis ZN8 · catalogue 264230 · Europe
Supported model
Data version 2024-10
Switch & Relay & Computer
68 part groups · 20 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 74468A | Bracket, Relay Block |
| 74468B | Bracket, Relay Block, NO.2 |
| 82210M | Fusible Link |
| 82210P | Engine Room Fusible Link |
| 82223E | Wire, Clutch Start Switch |
| 82600D | Instrument Panel Fuse |

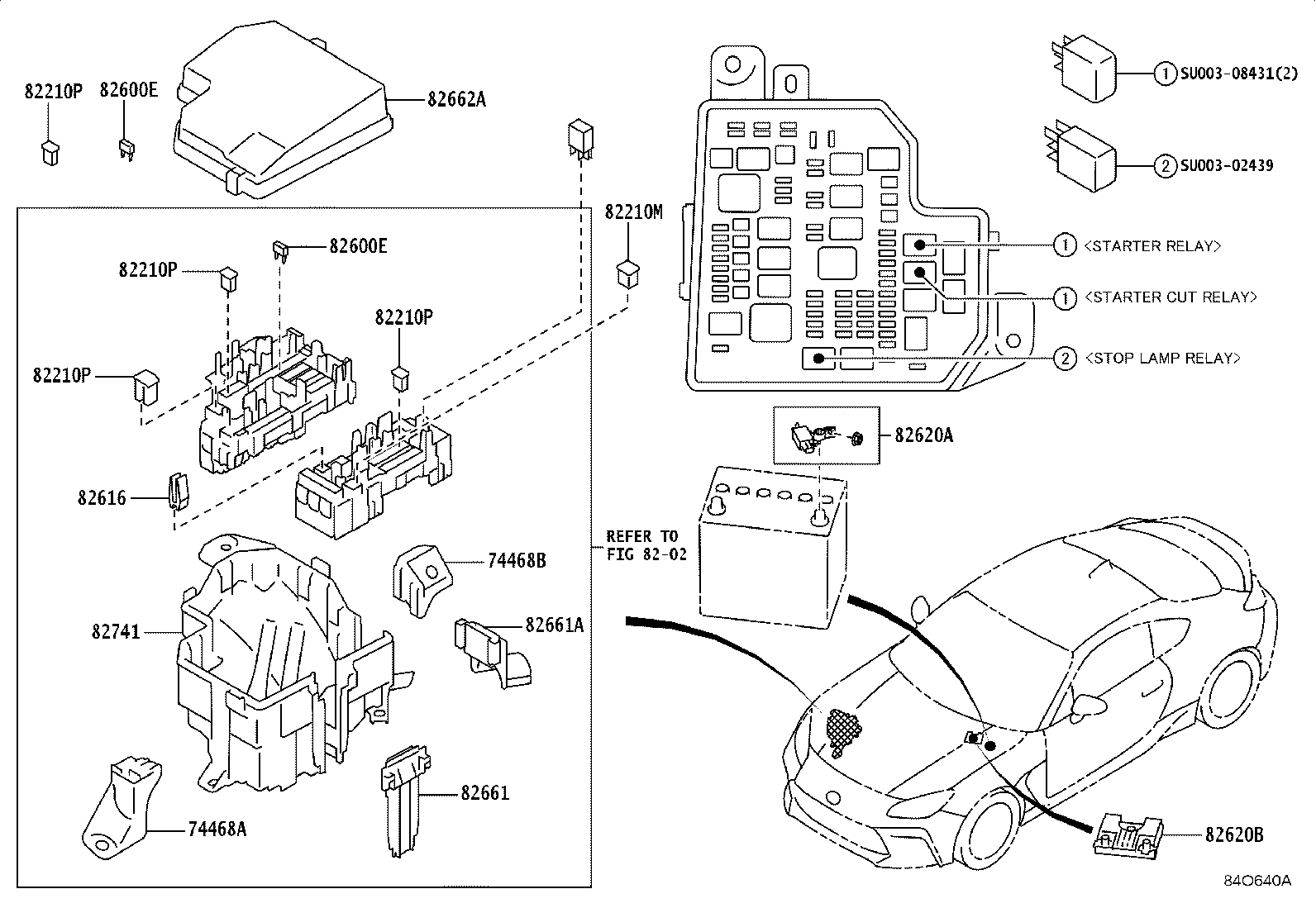

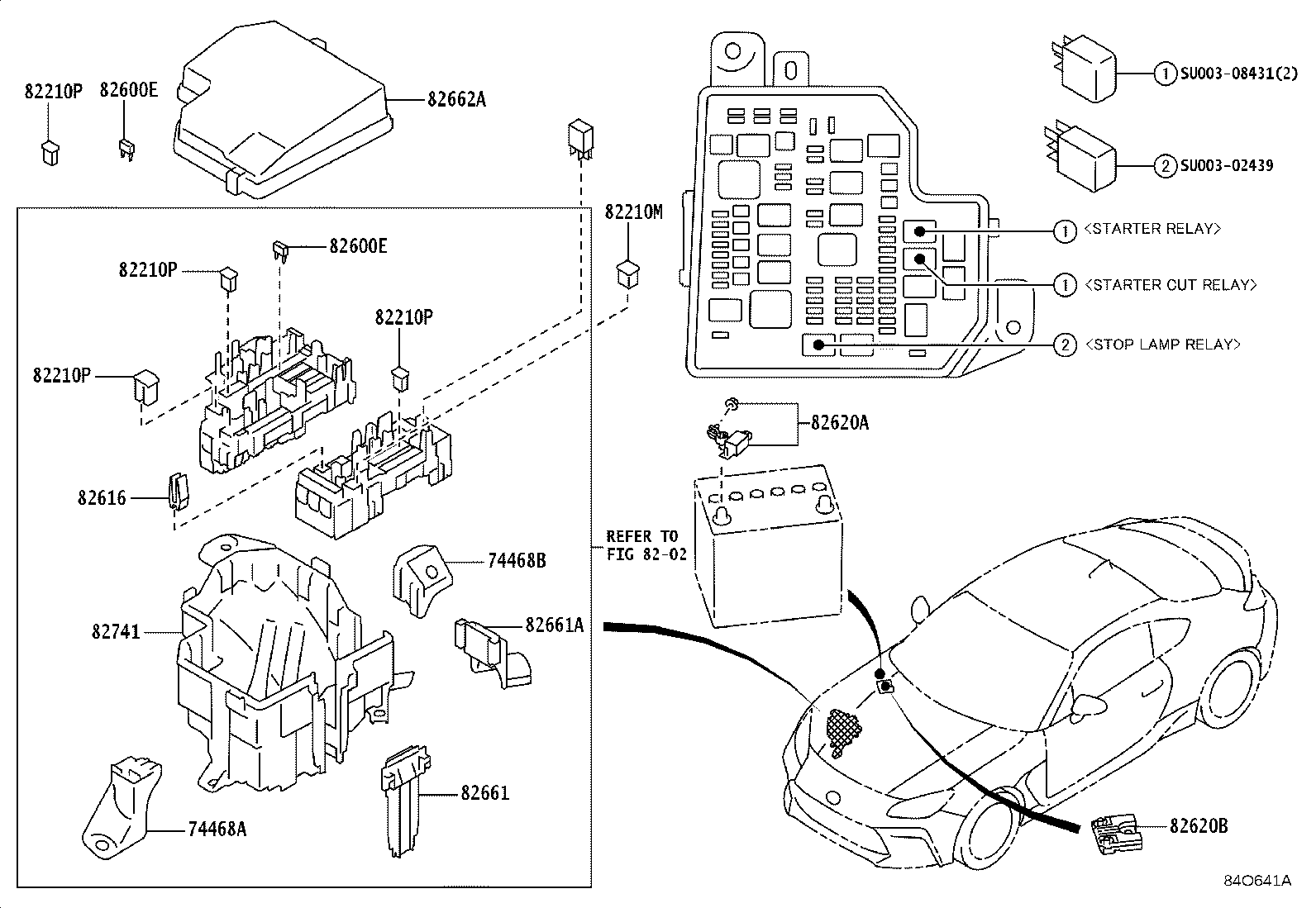

| 82600E | Engine Room Fuse |
| 82616 | Puller, Fuse |
| 82620A | Block Assy, Fusible Link |
| 82620B | Block Assy, Fusible Link |
| 82661 | Cover, Relay Block, NO.1 |
| 82661A | Cover, Relay Block, NO.2 |
| 82662A | Cover, Relay Block, Upper, NO.1 |
| 82673A | Bracket, Junction Block, NO.1 |
| 82715 | Bracket,Wiring Harness Clamp |

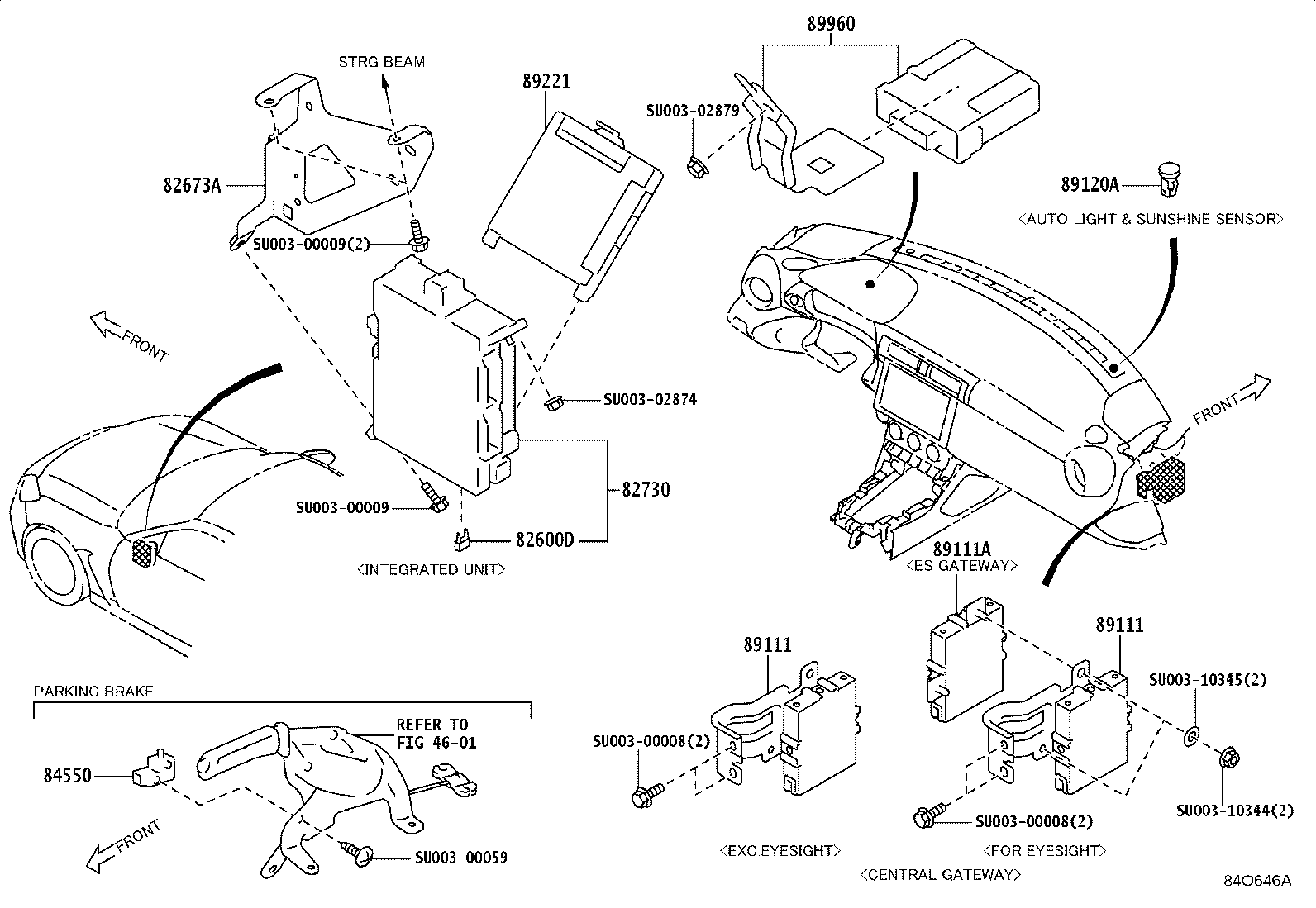

| 82730 | Block Assy, Instrument Panel Junction |
| 82741 | Block, Engine Room Relay |

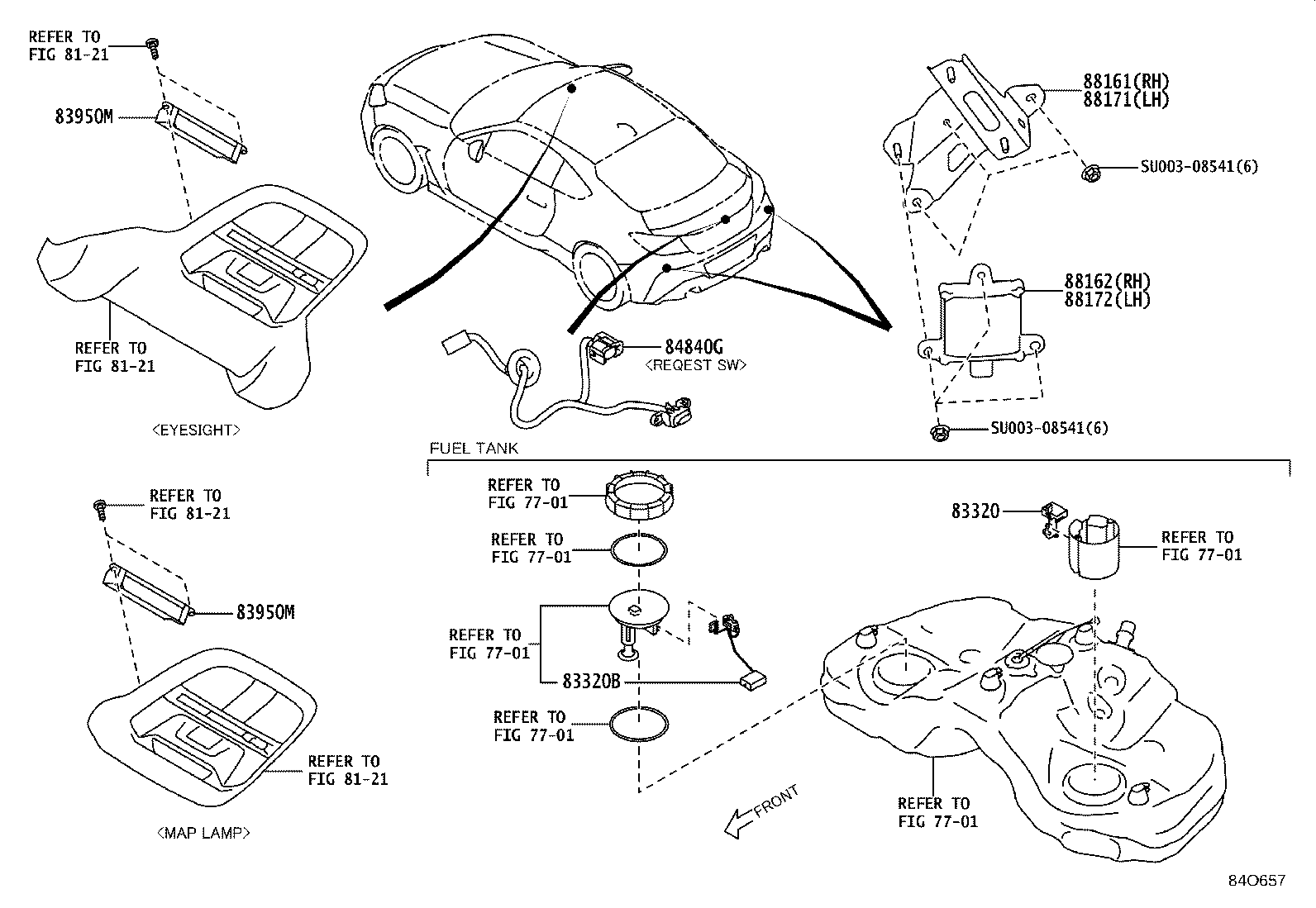

| 83320 | Gage Assy, Fuel Sender |
| 83320B | Gage Assy, Fuel Sender, NO.2 |
| 83530 | Switch Assy, Oil Pressure (FOR ENGINE) |
| 83950M | Lamp Assy, Telltale |
| 84119 | Rheostat, Light Control |

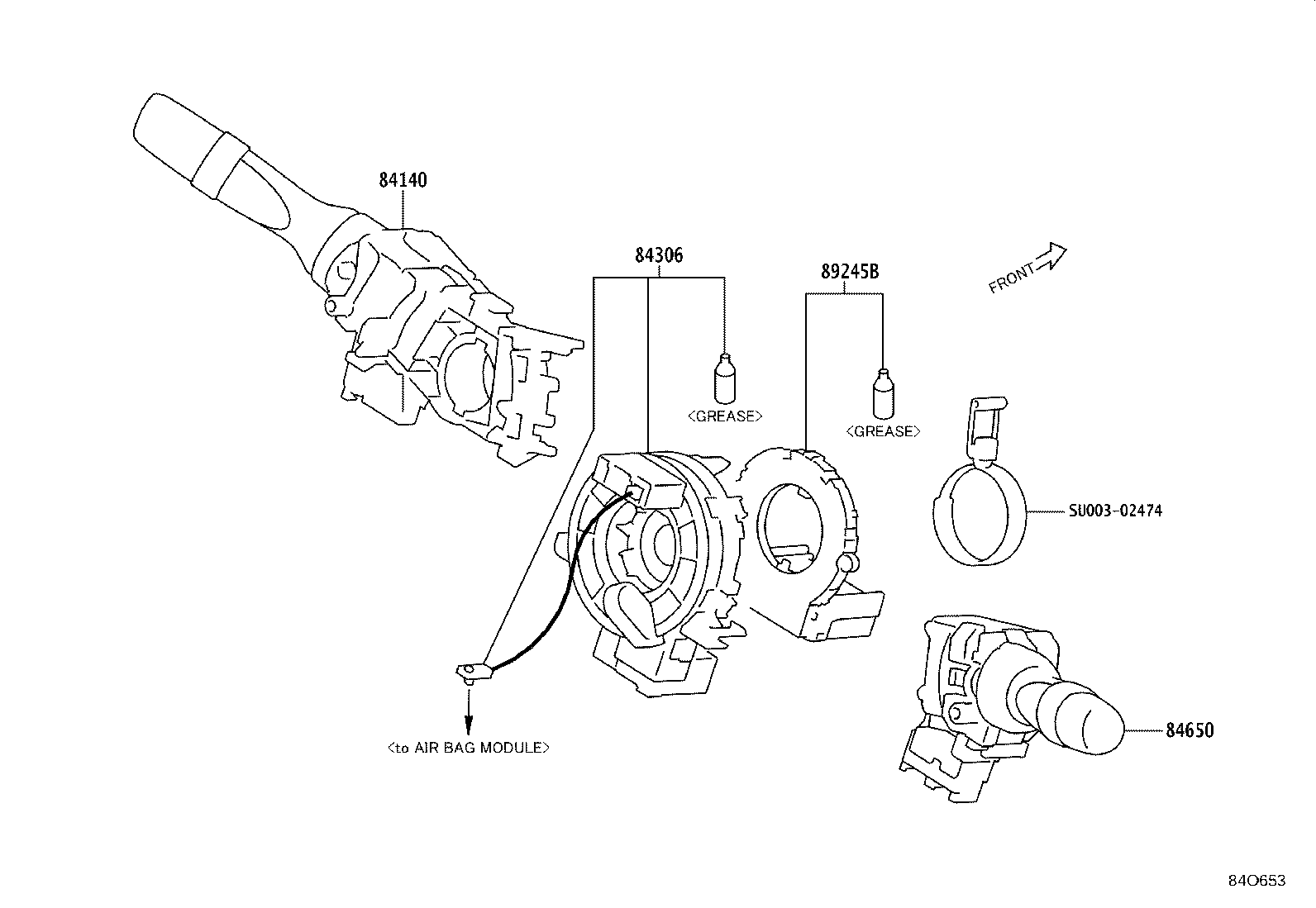

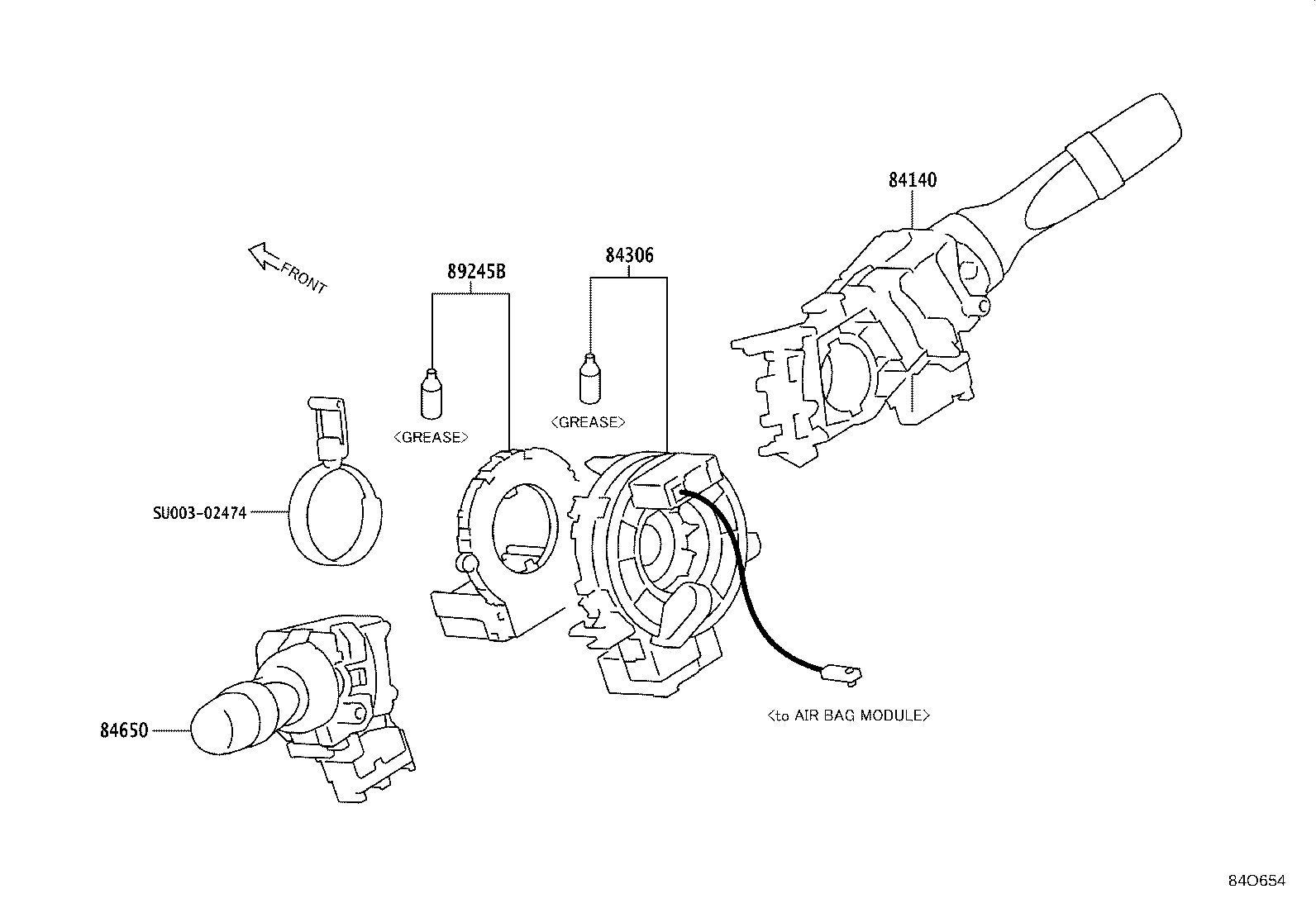

| 84140 | Switch Assy, Headlamp Dimmer |

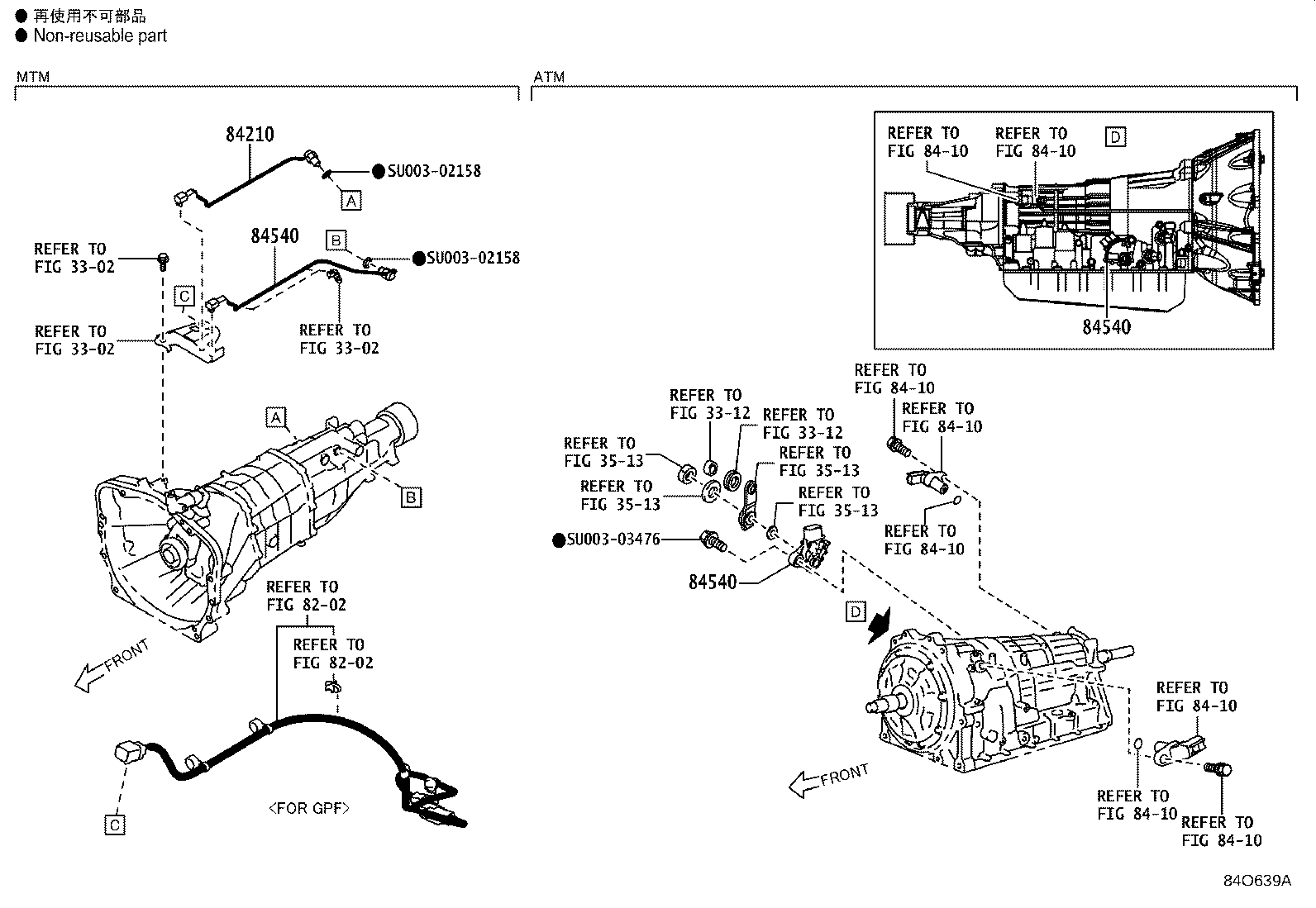

| 84210 | Switch Assy, Back-up Lamp |

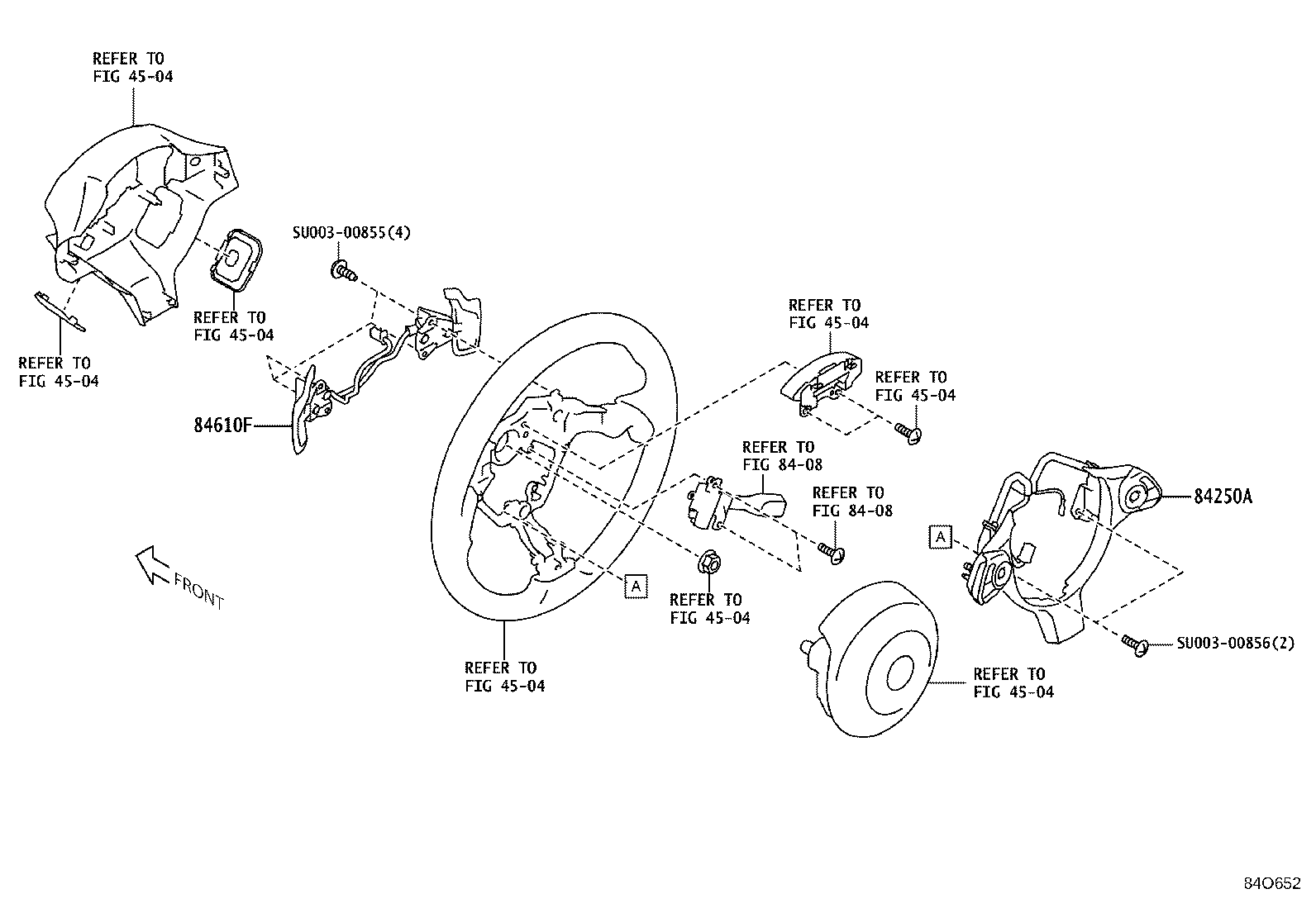

| 84250A | Switch Assy, Steering Pad |
| 84306 | Cable Sub-assy, Spiral |

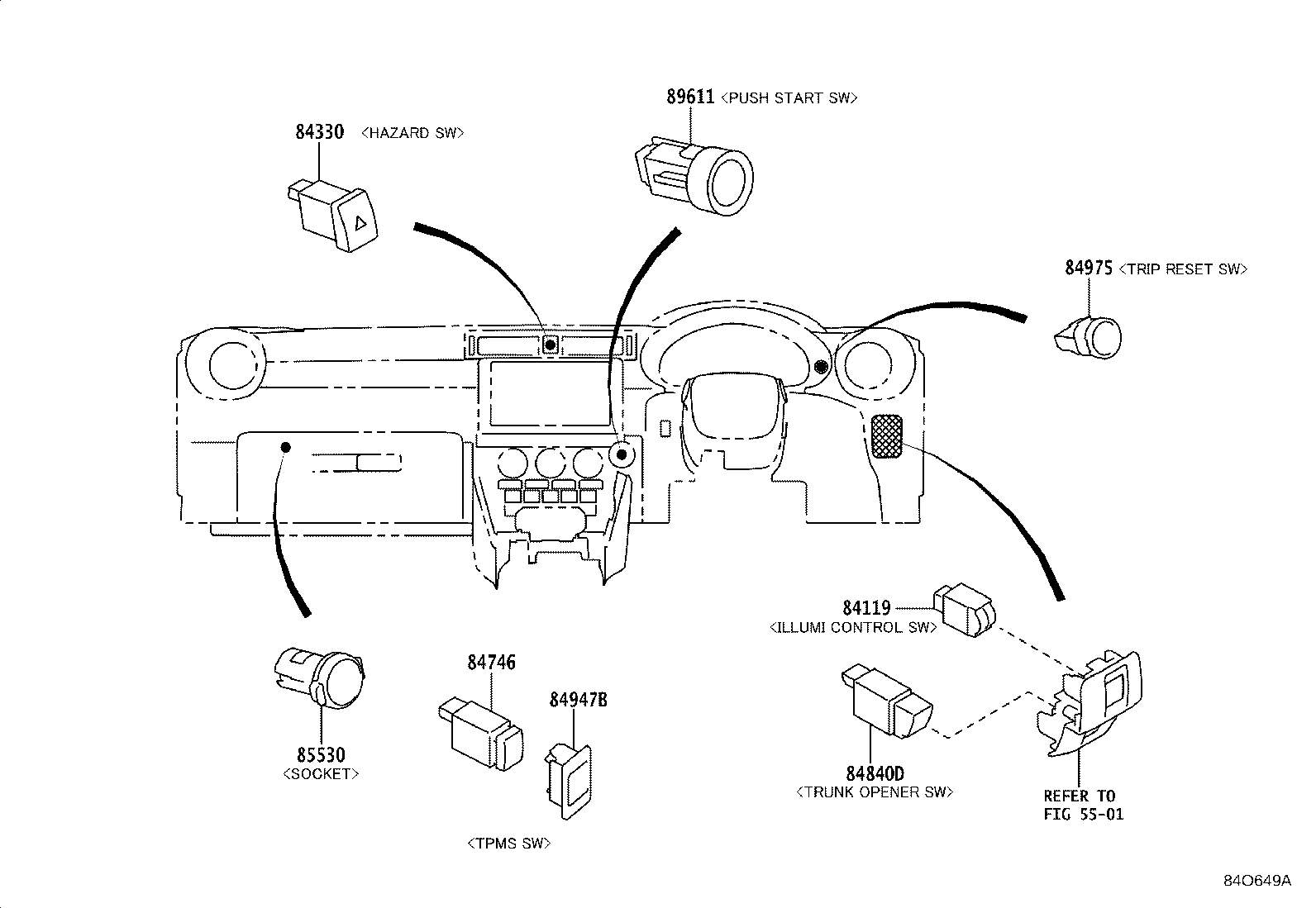

| 84330 | Switch Assy, Hazard Warning Signal |

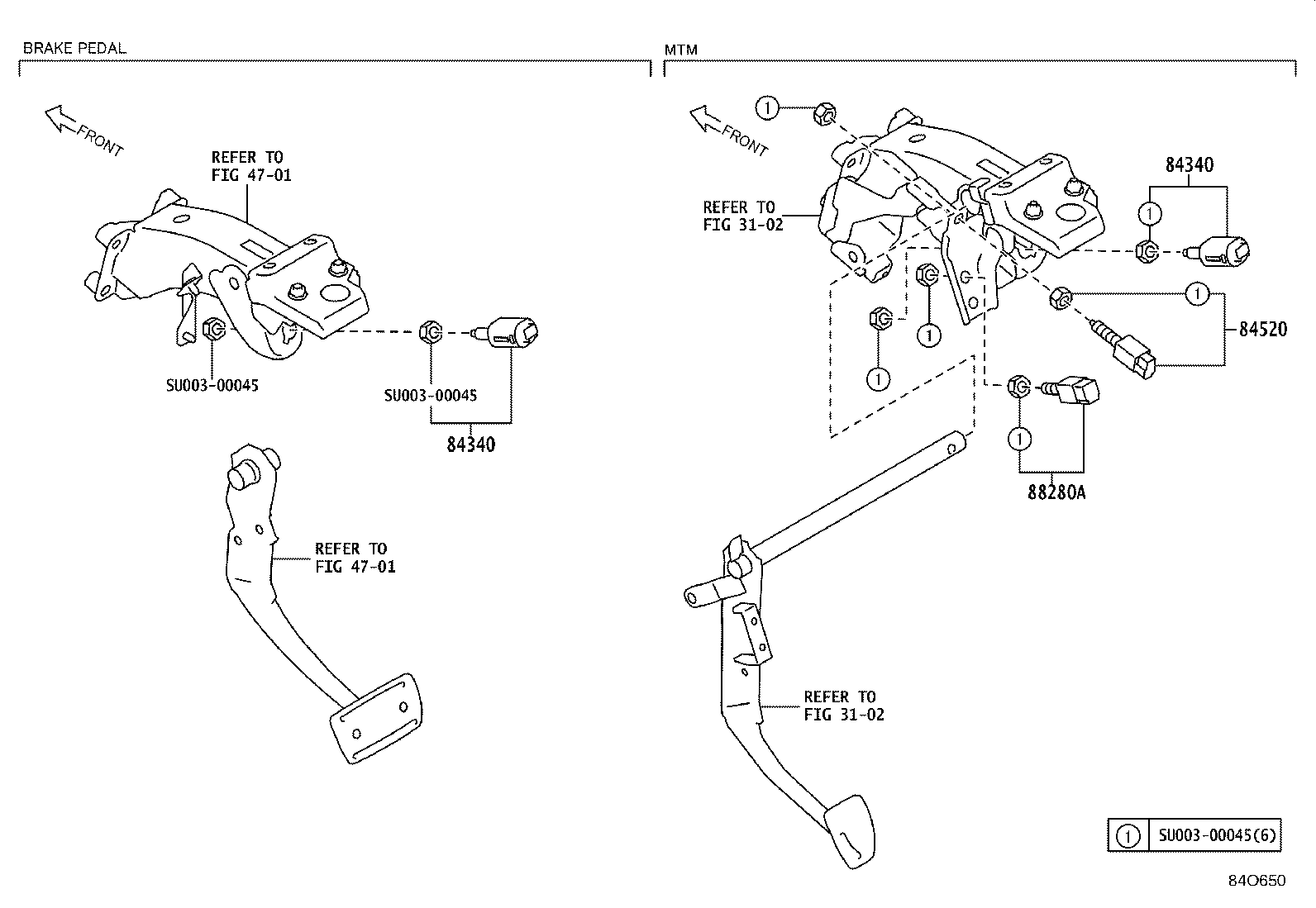

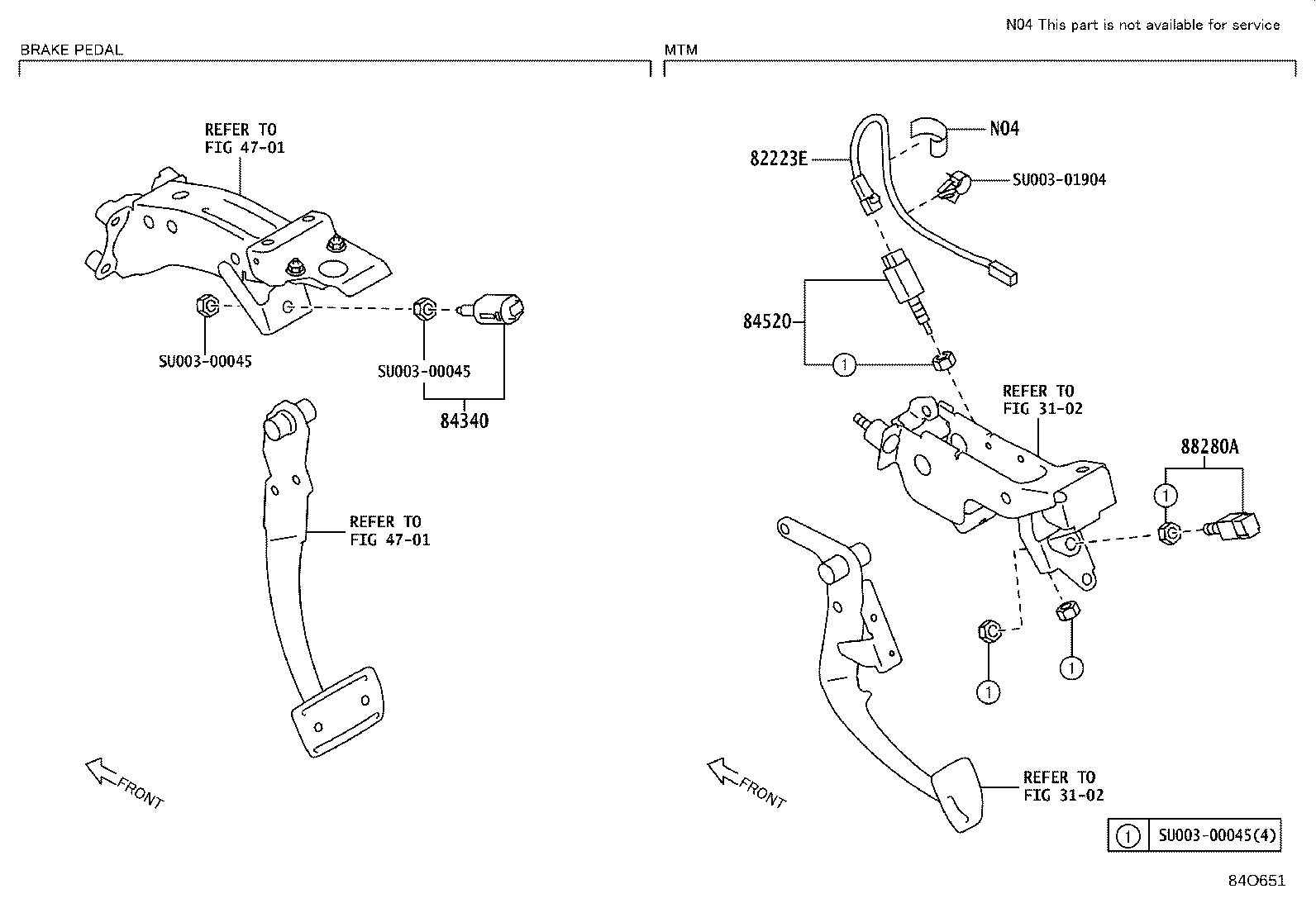

| 84340 | Switch Assy, Stop Lamp |
| 84520 | Switch Assy, Clutch Start |
| 84540 | Switch Assy, Neutral Start |
| 84550 | Switch Assy, Parking Brake |
| 84610F | Switch Assy, Transmission Shift |
| 84650 | Switch Assy, Windshield Wiper |
| 84720J | Switch Assy, Pattern Select |
| 84746 | Switch, Tire Pressure Warning |

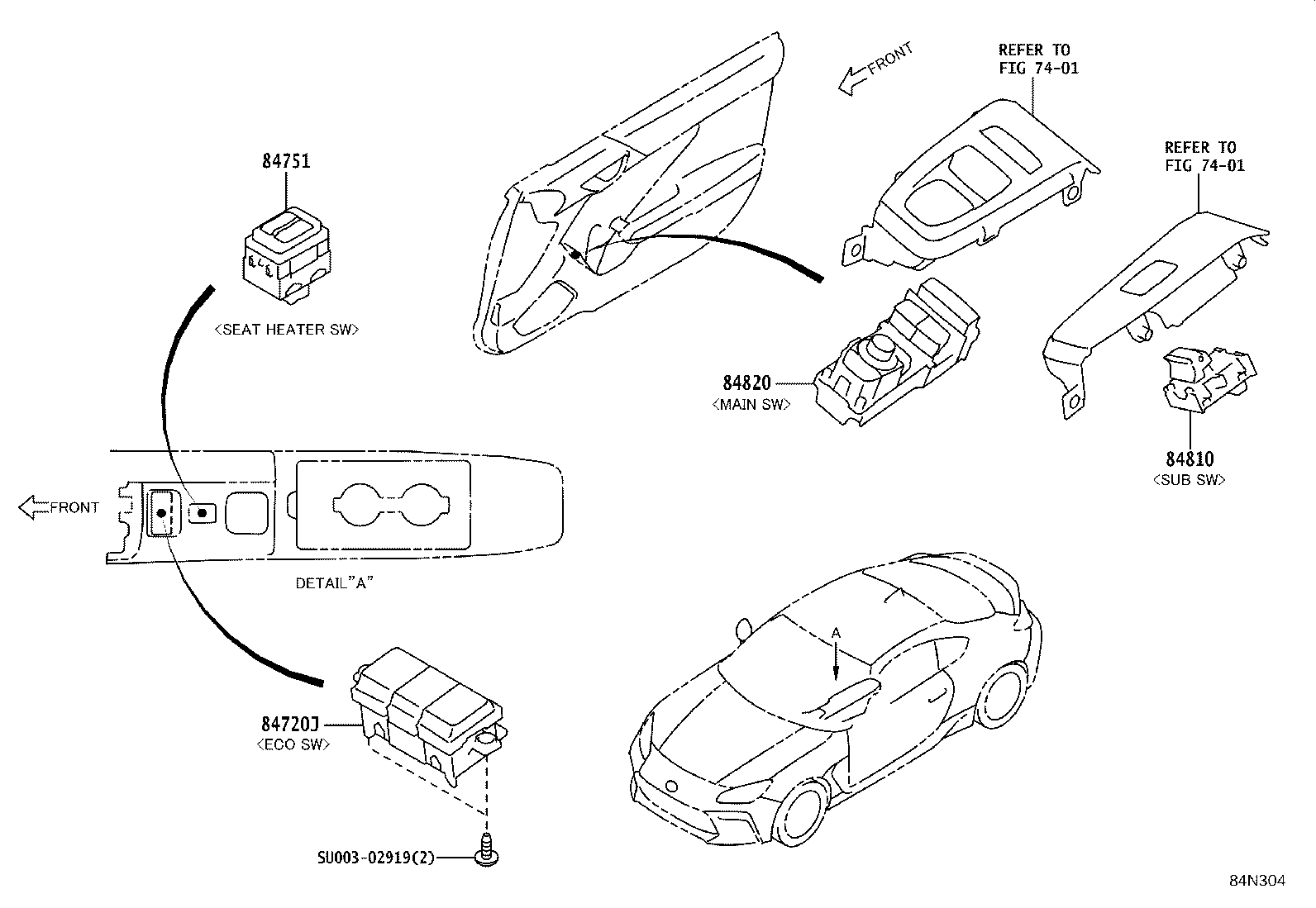

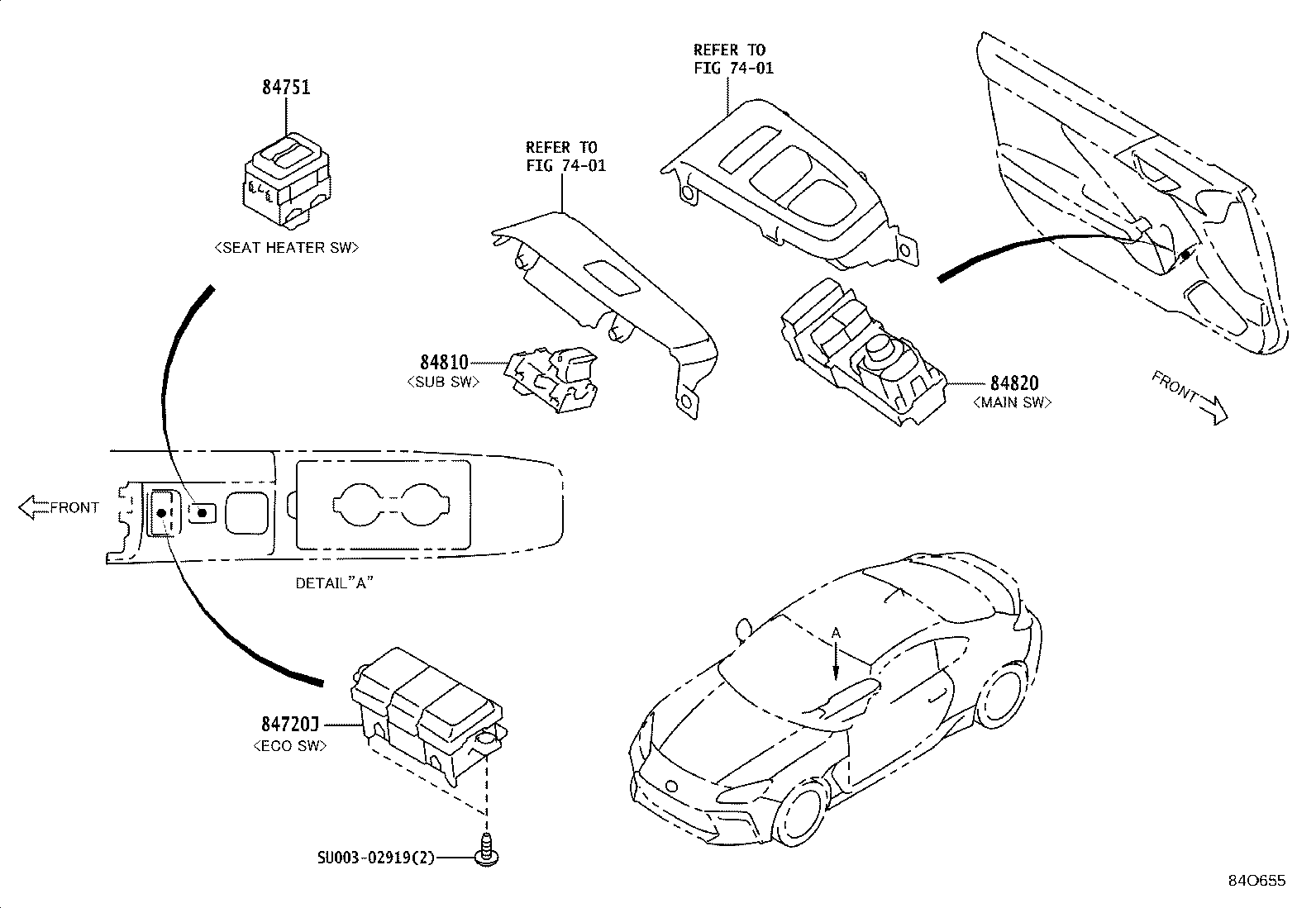

| 84751 | Switch, Seat Heater |
| 84810 | Switch Assy, Power Window Regulator |
| 84820 | Master Switch Assy, Power Window Regulator |
| 84840D | Switch Assy, Luggage Door Opening |
| 84840G | Switch Assy, Back Door Opener |
| 84947B | Cover, Switch |
| 84975 | Switch, Trip |
| 85530 | Socket Assy, Power Outlet, NO.1 |

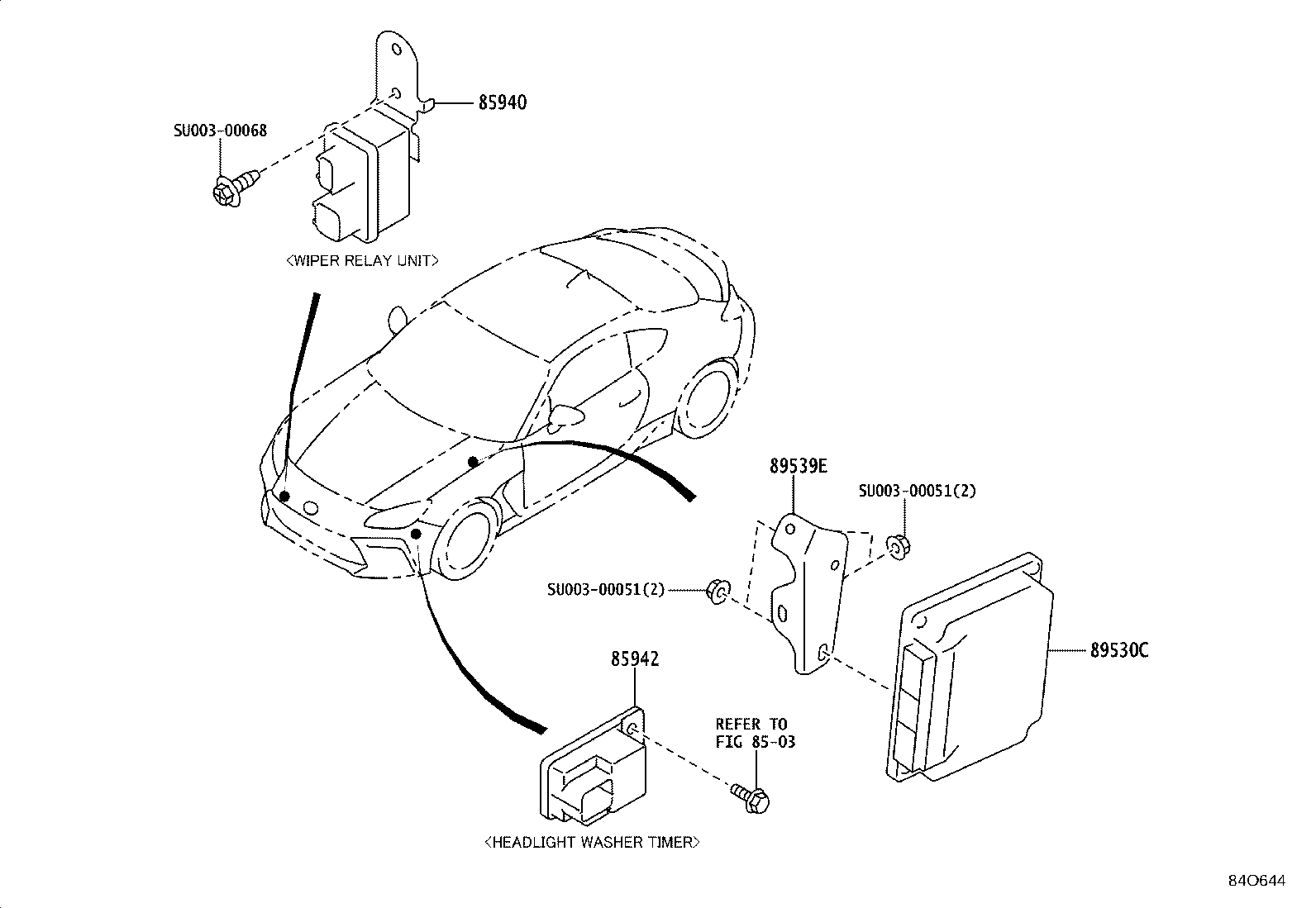

| 85940 | Relay Assy, Windshield Wiper |
| 85942 | Relay, Headlamp Cleaner Control |
| 88161 | Bracket, Blind Spot Monitor, RH |
| 88162 | Sensor, Blind Spot Monitor, RH |
| 88171 | Bracket, Blind Spot Monitor, LH |
| 88172 | Sensor, Blind Spot Monitor, LH |
| 88280A | Switch Assy, Clutch |
| 89111 | Computer, Network Gateway |
| 89111A | Computer, Network Gateway, NO.2 |
| 89120A | Sensor, Automatic Light Control |
| 89221 | Computer, Multiplex Network Body |
| 89245B | Sensor, Steering |
| 89421R | Sensor, Air Pressure |
| 89425 | Sensor, Exhaust Gas Temperature |
| 89425A | Sensor, Exhaust Gas Temperature, NO.2 |
| 89429F | Sensor, Temperature |
| 89437 | Cover, Sensor |
| 89465 | Sensor, Oxygen |
| 89467A | Sensor, Wide Range Air Fuel Ratio |
| 89481B | Sensor, Differential Pressure |

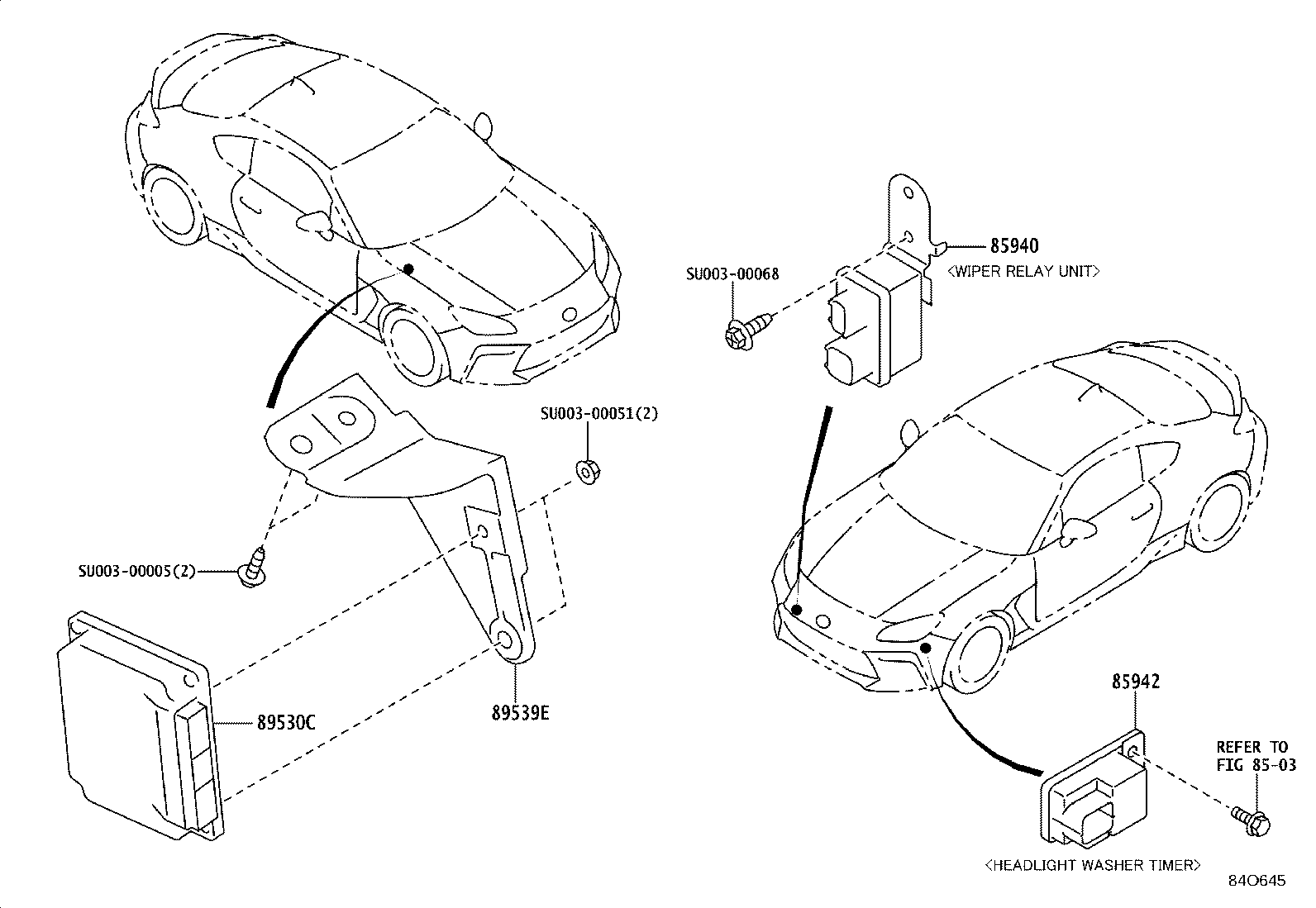

| 89530C | Computer Assy, Transmission Control |
| 89539E | Bracket, Computer |
| 89611 | Switch, Push Start |
| 89615 | Sensor, Knock Control |
| 89960 | Computer Assy, Headlamp Leveling |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
