Toyota Carina 2
1987-12 → 1992-03 · chassis AT17#,ST171,CT171 · catalogue 271520 · Europe
Discontinued model
Data version 1993-08
Roof Panel & Back Window Glass
66 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 04641 | Dam Kit, Back Window Glass |

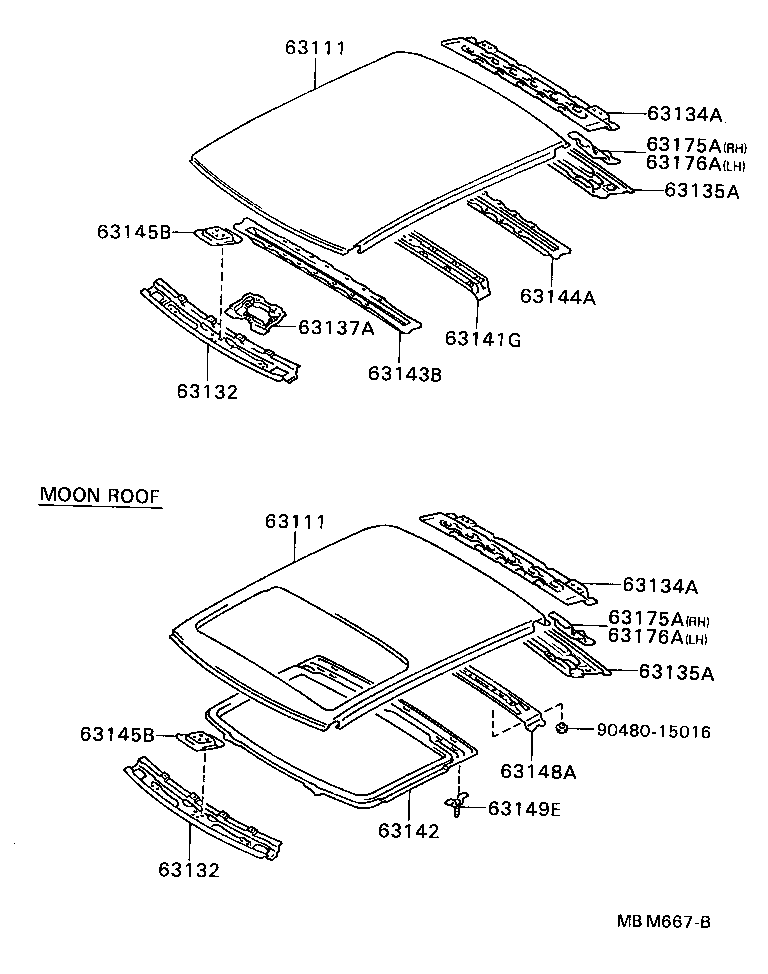

| 63111 | Panel, Roof |
| 63127A | Extension, Roof Panel, Rear RH |
| 63128A | Extension, Roof Panel, Rear LH |
| 63132 | Panel, Windshield Header, Inner |
| 63133B | Frame, Back Window |
| 63134A | Frame, Back Door Opening, Upper |
| 63135A | Frame, Back Door Opening, Lower |
| 63137A | Bracket, Dome Lamp, NO.1 |
| 63141G | Reinforcement, Roof Panel, NO.1 |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144A | Reinforcement, Roof Panel, NO.4 |
| 63145B | Reinforcement, Windshield Header Panel |
| 63147C | Reinforcement, Back Door Opening Frame, Upper Center |
| 63148A | Reinforcement, Roof Panel, NO.7 |
| 63149E | Bracket, Roof Panel Reinforcement, NO.2 |
| 63175A | Reinforcement, Back Door Hinge Female, RH |
| 63176A | Reinforcement, Back Door Hinge Female, LH |

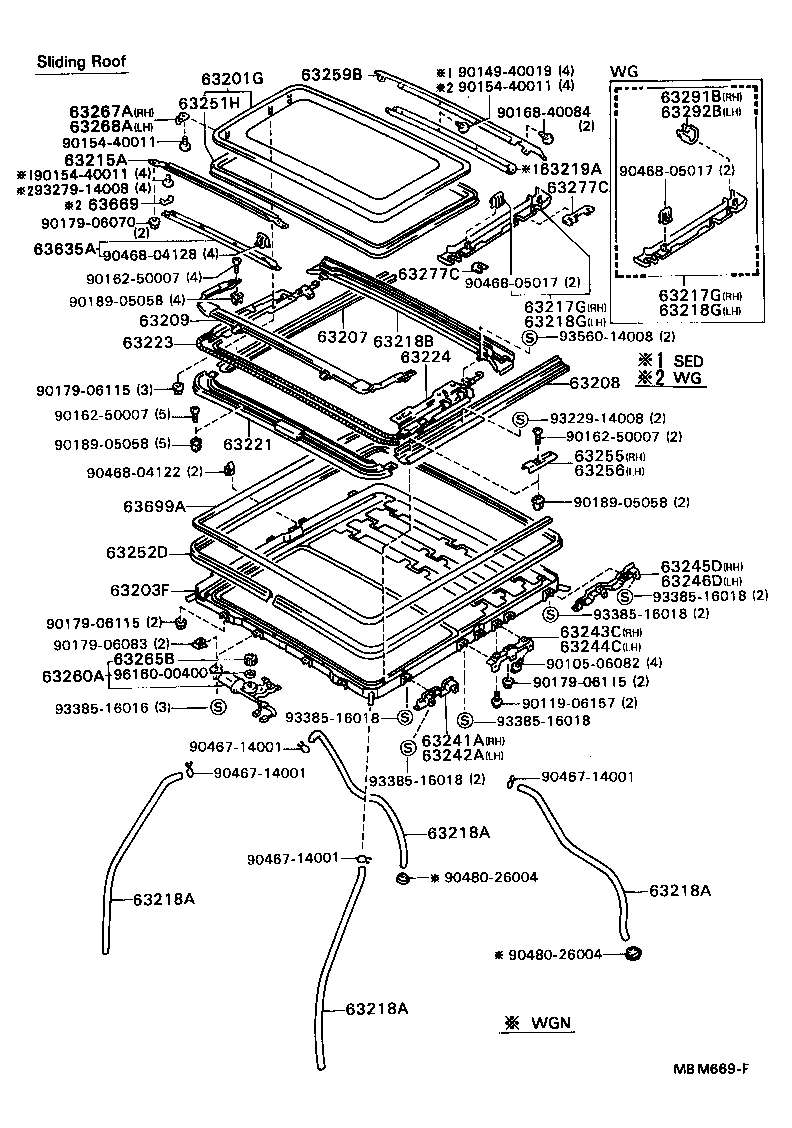

| 63201G | Glass Sub-assy, Sliding Roof |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63207 | Rail Sub-assy, Sliding Roof Guide, RH |
| 63208 | Rail Sub-assy, Sliding Roof Guide, LH |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63215A | Moulding, Roof Window, Upper |
| 63217G | Garnish, Sliding Roof Side, RH |
| 63218A | Hose(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN) |
| 63218B | Channel, Roof Drip, Rear |
| 63218G | Garnish, Sliding Roof Side, LH |
| 63219A | Garnish, Sliding Roof, Rear |
| 63221 | Casing, Sliding Roof Cable Guide |
| 63223 | Cable, Sliding Roof Drive, RH |
| 63224 | Cable, Sliding Roof Drive, LH |
| 63241A | Bracket, Sliding Roof Housing Front Mounting, RH |
| 63242A | Bracket, Sliding Roof Housing Front Mounting, LH |
| 63243C | Bracket, Sliding Roof Housing Center Mounting, RH |
| 63244C | Bracket, Sliding Roof Housing Center Mounting, LH |
| 63245D | Bracket, Sliding Roof Housing Rear Mounting, RH |
| 63246D | Bracket, Sliding Roof Housing Rear Mounting, LH |
| 63251H | Weatherstrip, Sliding Roof |
| 63252D | Weatherstrip, Sliding Roof Housing |
| 63255 | Cover, Sliding Roof Guide Rail, RH |
| 63256 | Cover, Sliding Roof Guide Rail, LH |
| 63259B | Holder, Sliding Roof Weatherstrip |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63265B | Gear, Sliding Roof Drive |
| 63267A | Protector, Sliding Roof Weatherstrip, RH |
| 63268A | Protector, Sliding Roof Weatherstrip, LH |
| 63277C | Shim, Sliding Roof Panel |
| 63291B | Garnish, Roof Window Lock, NO.1 RH |
| 63292B | Garnish, Roof Window Lock, NO.1 LH |

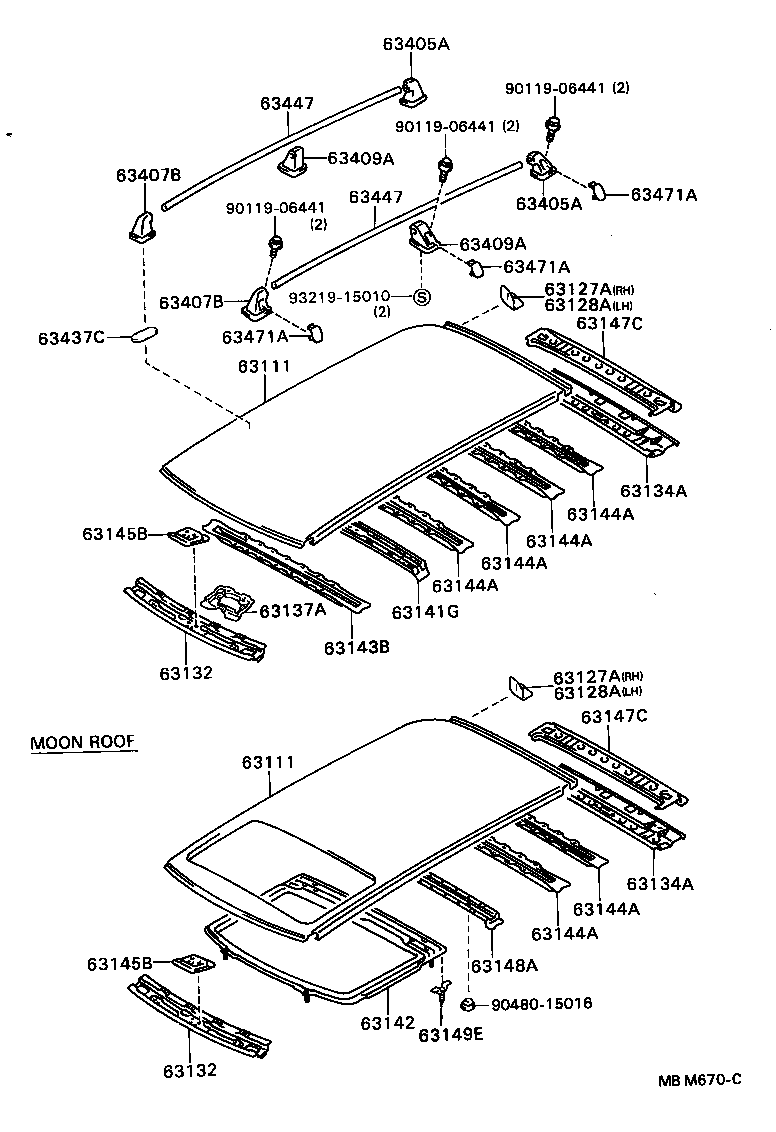

| 63405A | Support Sub-assy, Roof Rack, Rear |
| 63407B | Support Sub-assy, Roof Rack, Front |
| 63409A | Support Sub-assy, Roof Rack, Center |
| 63437C | Seal, Roof Carrier |
| 63447 | Bar, Roof Carrier, Front |
| 63471A | Leg, Roof Rack, Outer |
| 63635A | Garnish, Sliding Roof, Front |
| 63669 | Cushion, Roof Protector |
| 63699A | Seal, Sliding Roof Guide Rail |
| 64101 | Panel Sub-assy, Upper Back |
| 64165B | Cover, Upper Back Panel Hole, NO.1 |
| 64166B | Cover, Upper Back Panel Hole, NO.2 |
| 64225A | Hanger, Rear Seat Cushion Support |
| 64811 | Glass, Back Window |
| 64818 | Spacer, Back Window Glass |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
