Toyota Avensis
2003-01 → 2008-11 · chassis ADT25#,AZT25#,CDT250,ZZT25# · catalogue 273550 · Europe
Supported model
Data version 2009-04

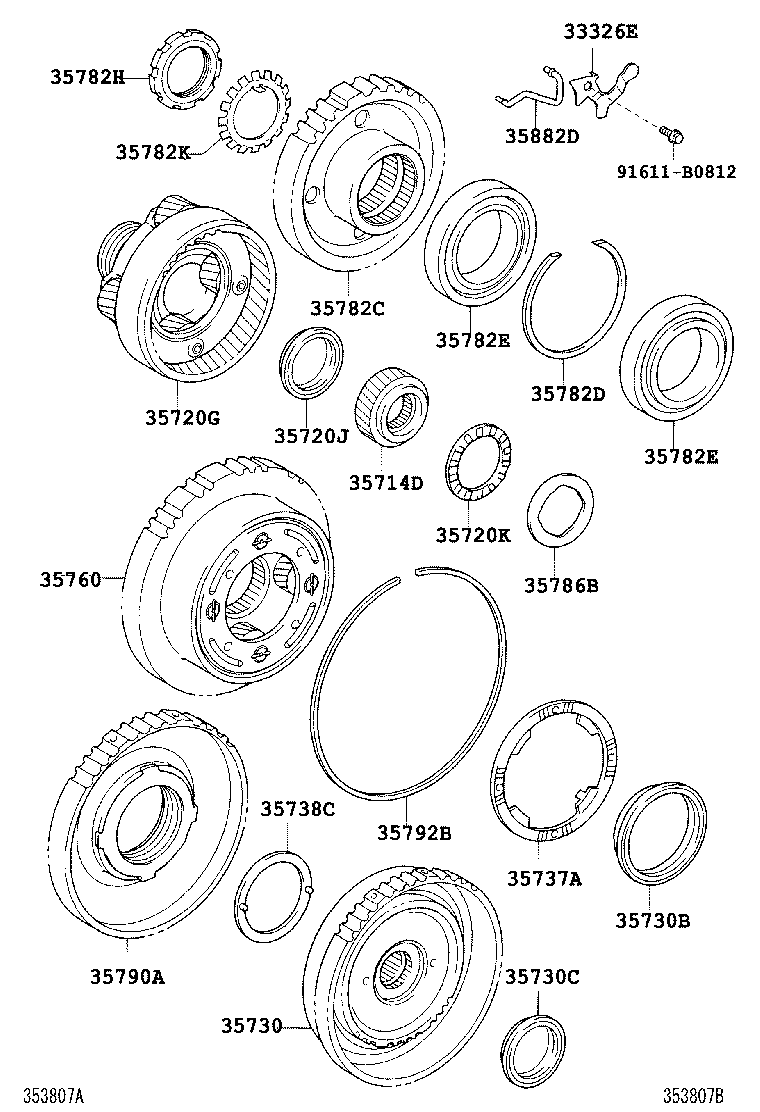

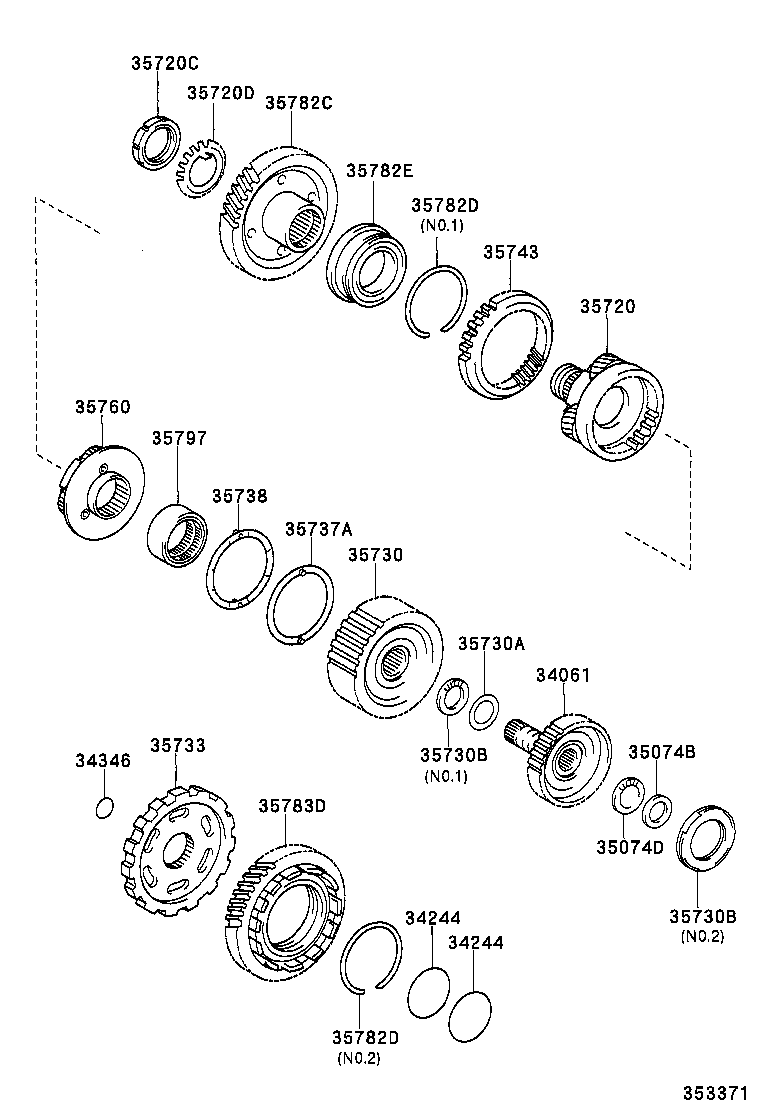

Planetary Gear, Reverse Piston & Counter Gear(ATM)
34 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33326E | Plate, Bearing Lock |
| 34061 | Hub Sub-assy, Overdreve Direct Clutch |
| 34244 | Ring, Underdrive Clutch Drum Oil Seal |
| 34346 | Ring, Underdrive Output Shaft Oil Seal |
| 35074B | Race, Thrust Bearing (FOR REAR PLANETARY RING GEAR FRONT) |
| 35074D | Bearing, Thrust (FOR REAR PLANETARY RING GEAR REAR) |
| 35714D | Gear, FR Planetary Sun |
| 35720 | Gear Assy, Front Planetary |
| 35720C | Nut (FOR FRONT PLANETARY GEAR) |
| 35720D | Washer (FOR FRONT PLANETARY GEAR) |
| 35720G | Gear Assy, Planetary |
| 35720J | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR FRONT) |
| 35720K | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR REAR) |
| 35730 | Gear Assy, Rear Planetary Sun |
| 35730A | Race, Thrust Bearing (FOR REAR PLANETARY SUN GEAR) |
| 35730B | Bearing, Thrust Needle Roller (FOR REAR PLANERARY SUN GEAR) |
| 35730C | Bearing, Thrust Needle(FOR REAR PLANETARY SUN GEAR, NO.2) |
| 35733 | Gear, Parking Lock |
| 35737A | Washer, Planetary Carrier Thrust, NO.1 |
| 35738 | Washer, Planetary Carrier Thrust, NO.2 |
| 35738C | Washer, Planetary Carrier Thrust, NO.2 |
| 35743 | Gear, Front Planetary Ring |
| 35760 | Gear Assy, Rear Planetary |
| 35782C | Gear, Counter Drive |
| 35782D | Ring, Hole Snap(FOR COUNTER DRIVE GEAR) |
| 35782E | Bearing(FOR COUNTER DRIVE GEAR) |
| 35782H | Nut(FOR COUNTER DRIVE GEAR) |
| 35782K | Washer, Lock(FOR COUNTER DRIVE GEAR LOCK NUT) |
| 35783D | Gear, Counter Driven |
| 35786B | Race, Thrust Bearing, NO.2 |
| 35790A | Clutch Assy, 1 Way |
| 35792B | Ring, Hole Snap (FOR 1 WAY CLUTCH NO.2) |
| 35797 | Race, 1 Way Clutch Inner |
| 35882D | Tube, Differential Gear Lube Apply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
