Toyota Camry
1986-10 → 1988-08 · chassis SV2#,CV20,VZV21 · catalogue 281530 · Europe
Discontinued model
Data version 1989-04

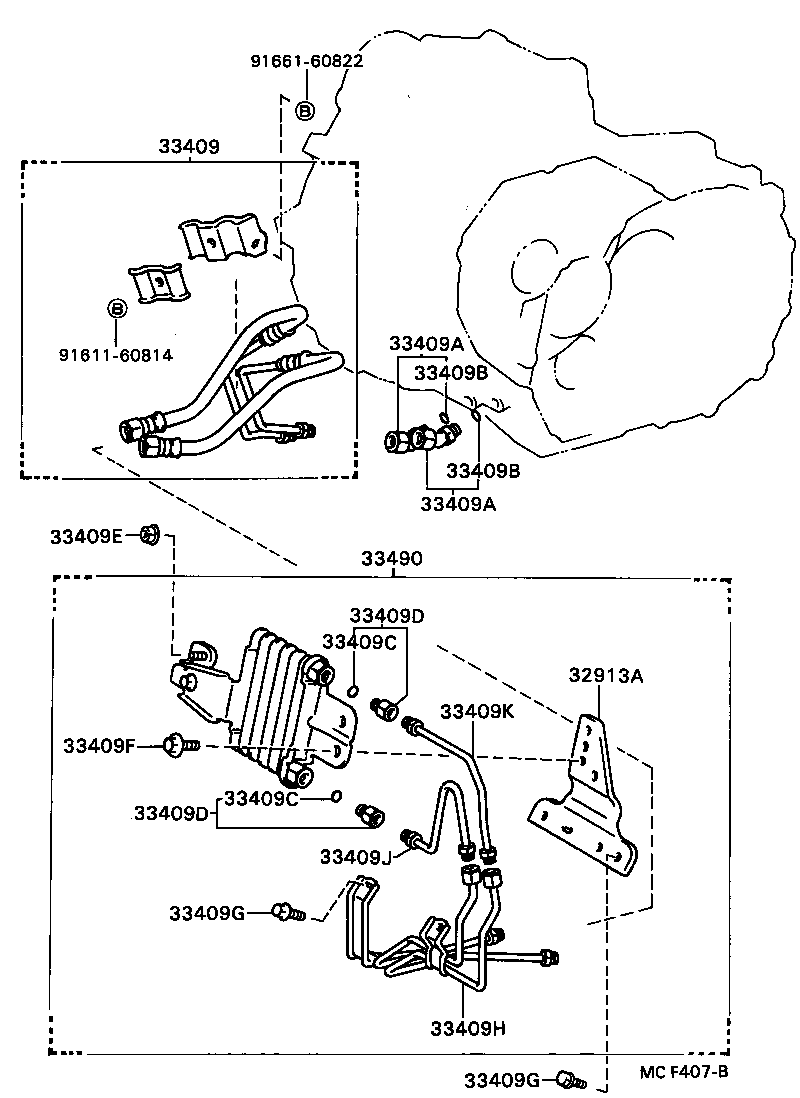

Oil Pump, Oil Cooler & Pipe (MTM)
29 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 32913A | Bracket, Transmission Oil Cooler |
| 33129A | Pipe, Manual Transmission Oil, NO.1 |
| 33129B | Pipe, Manual Transmission Oil, NO.2 |
| 33129C | Gasket(FOR MANUAL TRANSMISSION OIL PIPE) |
| 33139A | Cover, Oil Pump(FOR MANUAL TRANSMISSION) |
| 33139B | Bolt(FOR MANUAL TRANSMISSION OIL PUMP COVER) |
| 33172A | By-pass, Transmission Oil Pump |
| 33405A | Rotor Sub-assy, Manual Transmission Oil Pump |
| 33407 | Gear Sub-assy, Manual Transmission Oil Pump Drive |
| 33408 | Strainer Sub-assy, Manual Transmission Oil |
| 33408A | Ring, O (FOR MANUAL TRANSMISSION OIL STRAINER) |
| 33409 | Tube Sub-assy, Manual Transmission Oil Cooler |
| 33409A | Elbow (FOR MANUAL TRANSMISSION OIL COOLER TUBE) |
| 33409B | Ring, O (FOR MANUAL TRANSMISSION OIL COOLER TUBE ELBOW) |
| 33409C | Ring, O (FOR MANUAL TRANSMISSION OIL COOLER TUBE ELBOW) |
| 33409D | Union (FOR OIL COOLER TUBE) |
| 33409E | Nut (FOR OIL COOLER TUBE) |
| 33409F | Bolt (FOR OIL COOLER TUBE) |
| 33409G | Bolt (FOR OIL COOLER TUBE) |
| 33409H | Tube Sub-assy, Transmission Oil Cooler, NO.1 |
| 33409J | Tube Sub-assy, Transmission Oil Cooler, NO.2 |
| 33409K | Tube Sub-assy, Transmission Oil Cooler, NO.3 |
| 33469 | Seat, Relief Valve (FOR MANUAL TRANSMISSION OIL PUMP) |
| 33470 | Pump Assy, Manual Transmission Oil |
| 33470A | Ball (FOR MANUAL TRANSMISSION OIL PUMP) |
| 33470B | Spring, Compression (FOR MANUAL TRANSMISSION OIL PUMP) |
| 33470D | Gasket (FOR MANUAL TRANSMISSION OIL PUMP) |
| 33490 | Cooler Assy, Manual Transmission Oil |
| 33593B | Holder, Spring (FOR MANUAL TRANSMISSION OIL PUMP) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
