Toyota Lexus ES350/300H/2##
2018-06 → present · chassis ASZ10,AXZA10,AXZH10,GSZ10,MXZA10 · catalogue 2822A0 · Europe
Supported model
Data version 2021-09
Battery & Battery Cable
34 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

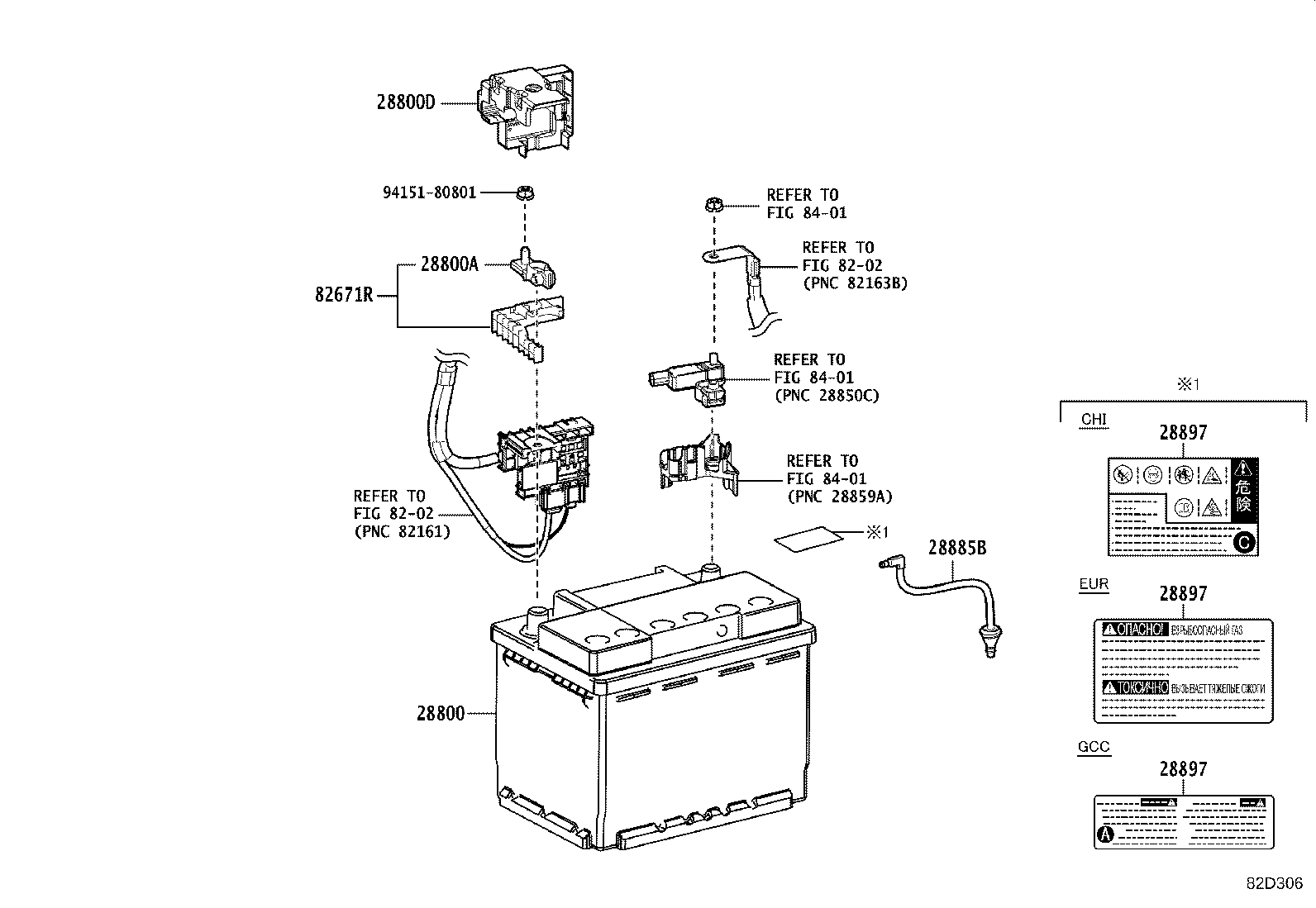

| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800J | Terminal, Battery Negative |
| 28885B | Hose, Battery |
| 28897 | Plate, Battery Caution |
| 28899 | Insulator, Battery |
| 82671R | Stopper, Battery Terminal |
| 82818P | Protector, Wiring Harness |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |

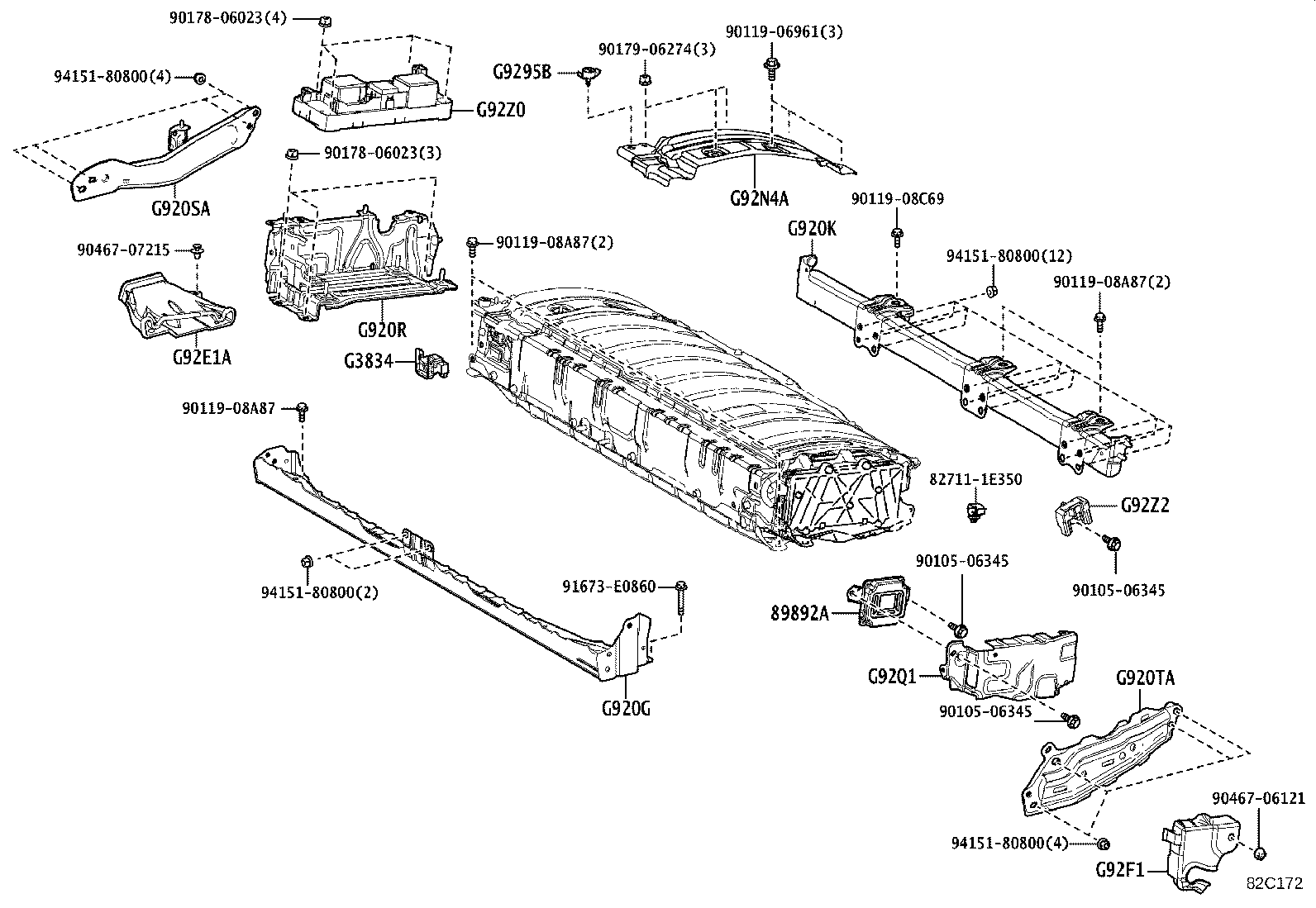

| G920G | Plate Sub-assy, HV Battery End, NO.4 |
| G920K | Plate Sub-assy, HV Battery End, NO.5 |
| G920R | Shield Sub-assy, Hybrid Battery, NO.2 |
| G920SA | Shield Sub-assy, HV Battery, NO.3 |
| G920TA | Shield Sub-assy, HV Battery, NO.4 |

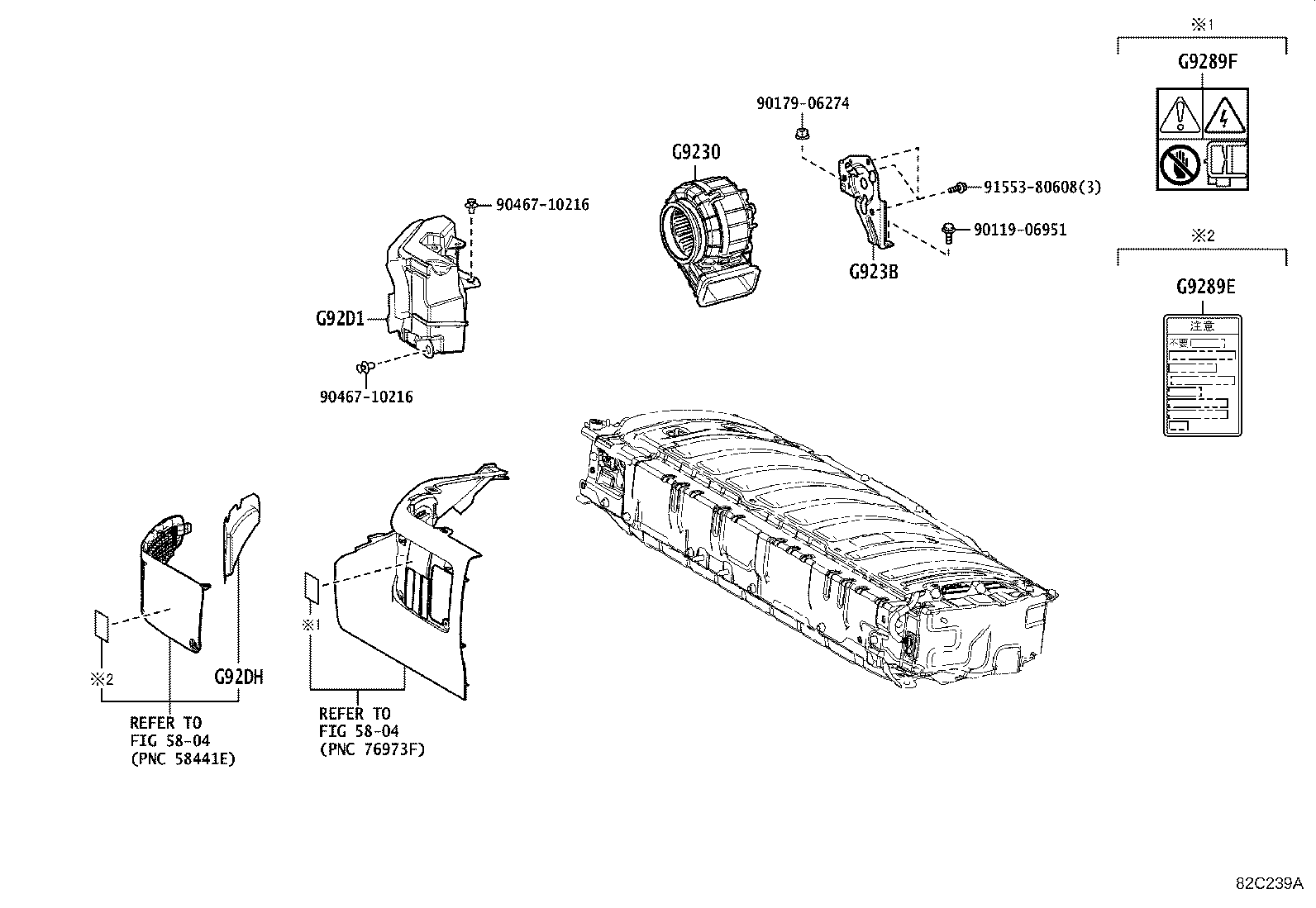

| G9230 | Blower Assy, Battery Cooling |
| G923B | Bracket, Battery Cooling Blower |
| G9282 | Thermistor, Hybrid Battery |
| G9289A | Label, Battery Caution |
| G9289E | Label, Battery Caution, NO.2 |
| G9289F | Label, Battery Caution, NO.3 |
| G9295B | Striker, Battery Cover Lock |
| G9298 | Clamp, HV Battery |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92E1A | Duct, HV Battery Intake, NO.1 LH |
| G92F1 | Duct, Hybrid Battery Exhaust, NO.1 |
| G92J5 | Packing, Hybrid Battery, NO.1 |
| G92N4A | Panel, HV Battery RH Cover, NO.1 |
| G92Q1 | Panel, HV Battery Shield, NO.1 |
| G92Z0 | Block Assy, HV Battery Junction |
| G92Z2 | Block, Hybrid Battery Terminal |

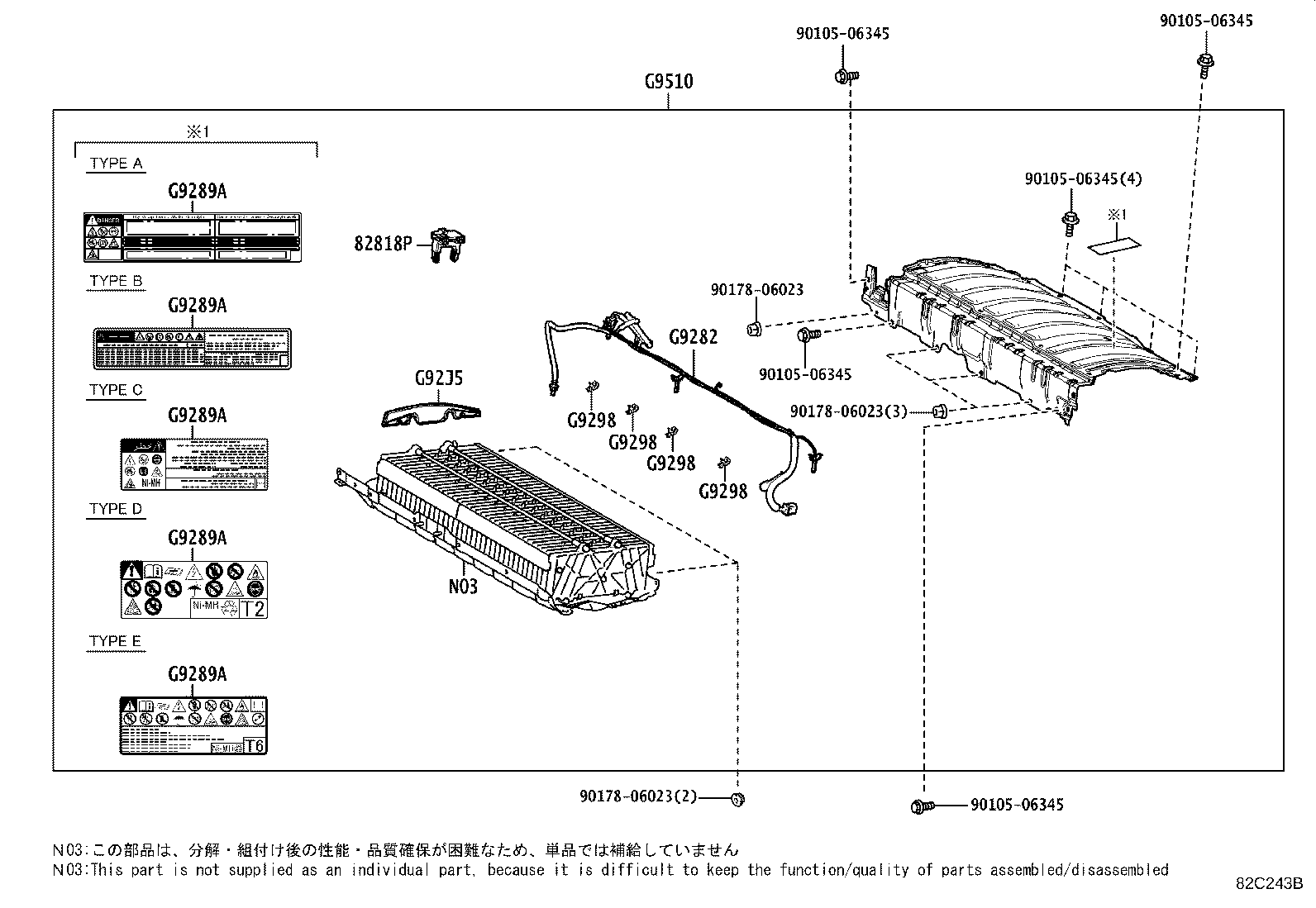

| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
