Toyota Lexus ES2##/350/300H
2012-06 → 2018-06 · chassis ASV6#,AVV60,GSV60 · catalogue 282590 · Europe
Supported model
Data version 2018-12

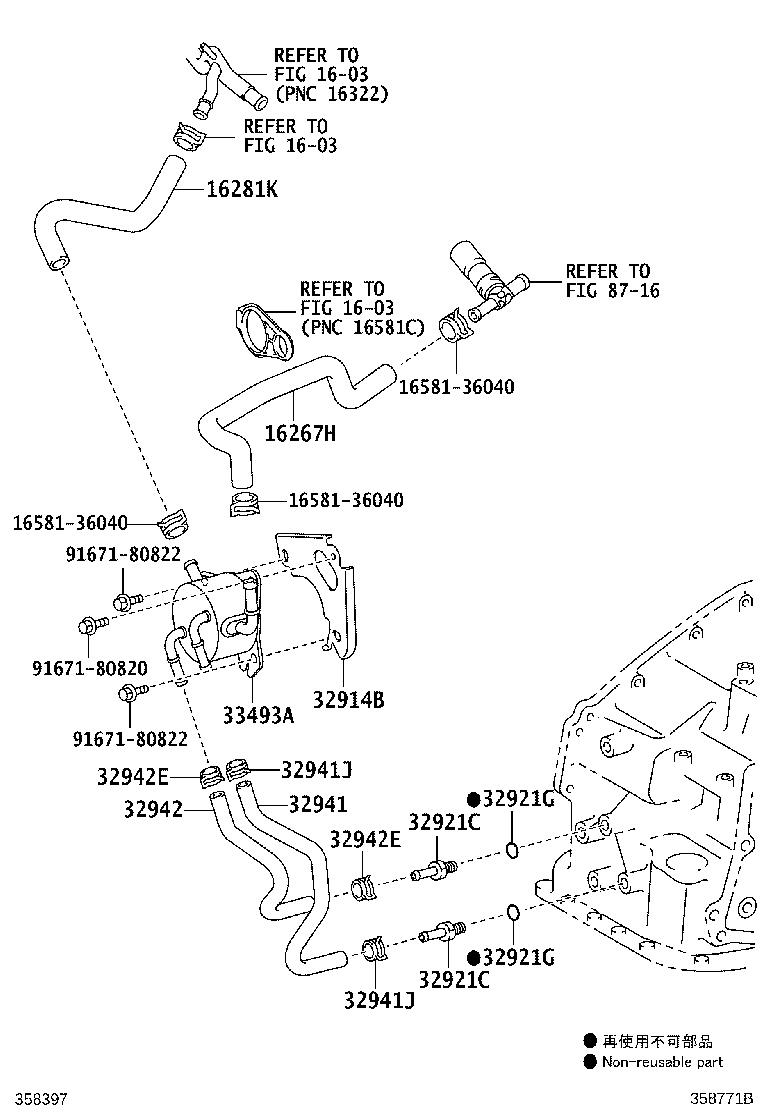

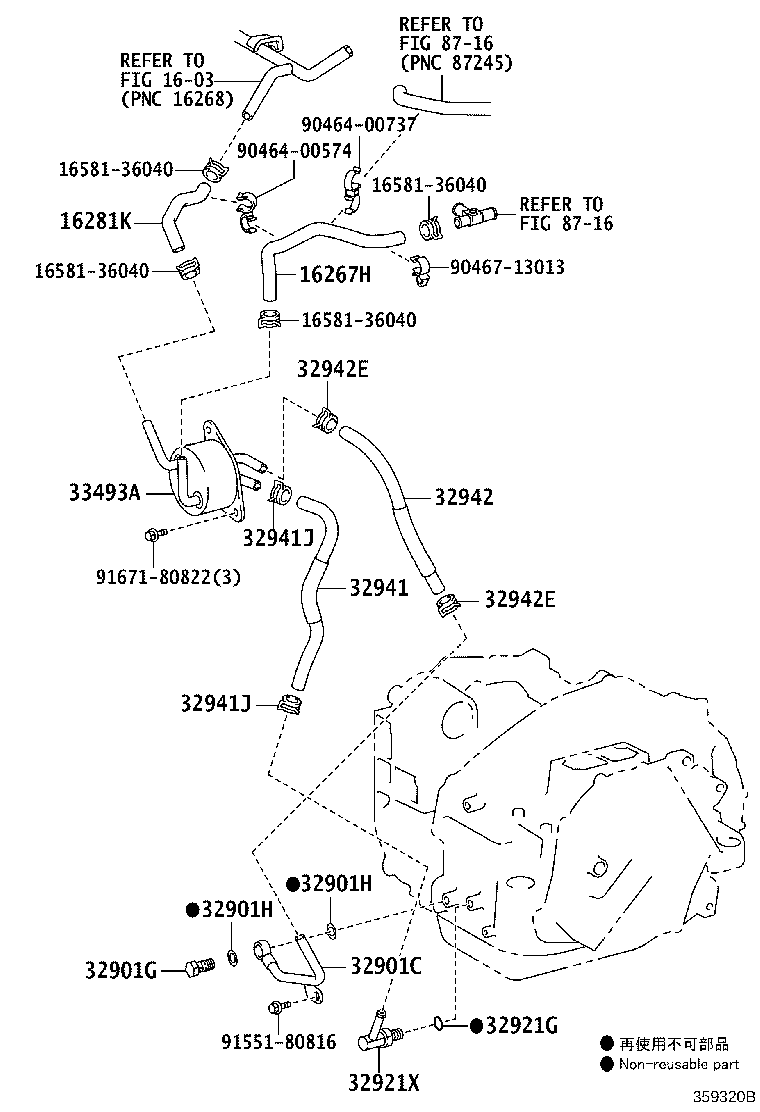

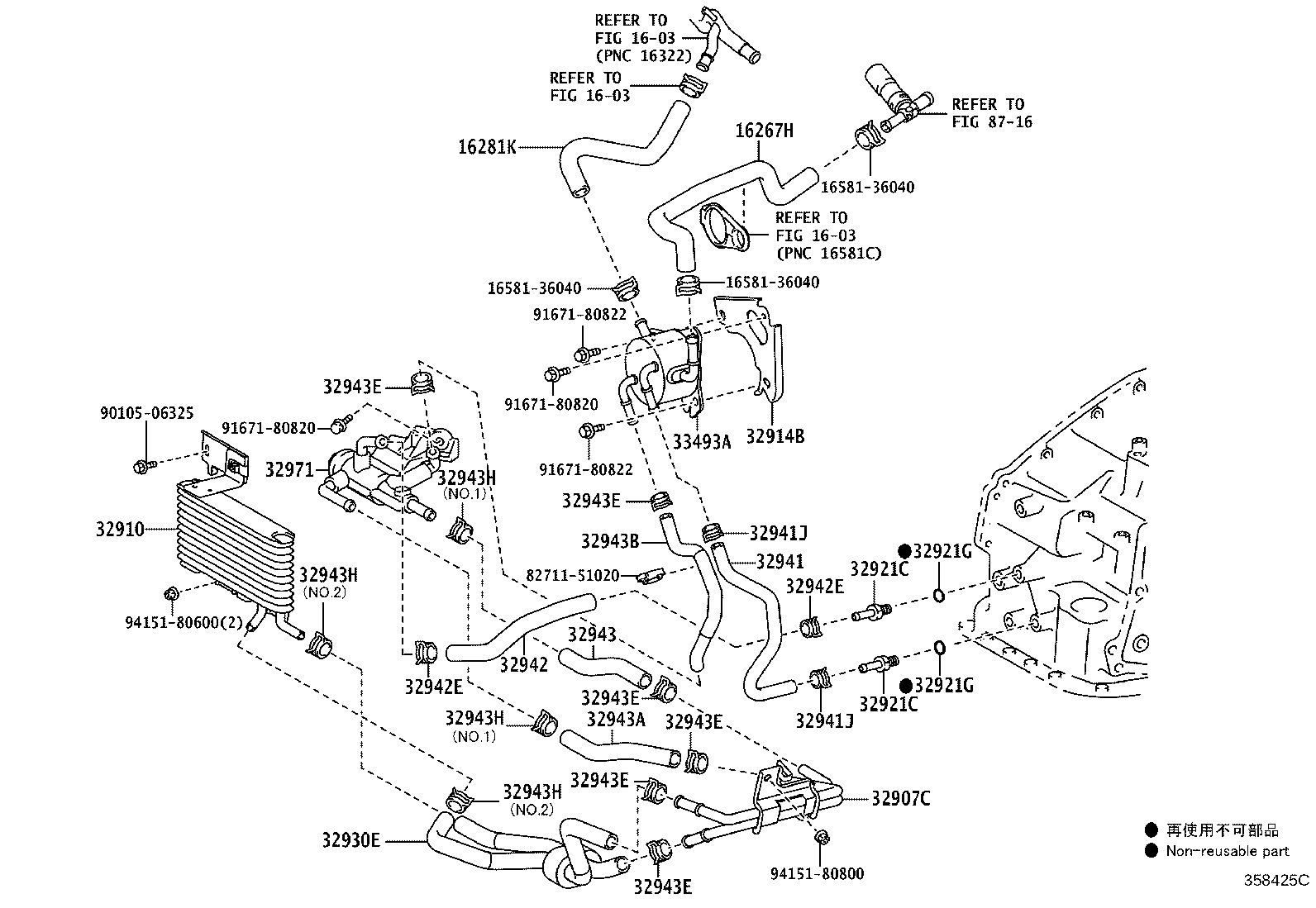

Oil Cooler & Tube (ATM)
23 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16267H | Hose, Water By-pass, NO.3 |
| 16281K | Hose, Water By-pass, NO.4 |
| 32901C | Union Sub-assy, Oil Cooler |
| 32901G | Bolt, Union(FOR OIL COOLER) |
| 32901H | Gasket(FOR OIL COOLER UNION) |
| 32907C | Tube Sub-assy, Oil Cooler W/O Hose, NO.1 |
| 32910 | Cooler Assy, Oil |
| 32914B | Stay, Transmission Oil Cooler |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32921X | Union OR Elbow, Oil Cooler Inlet |
| 32930E | Hose Assy, Transmission Oil Cooler, NO.1 |
| 32941 | Hose, Oil Cooler Inlet, NO.1 |
| 32941J | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32942 | Hose, Oil Cooler Outlet, NO.1 |
| 32942E | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32943 | Hose, Transmission Oil Cooler, NO.1 |
| 32943A | Hose, Transmission Oil Cooler, NO.2 |
| 32943B | Hose, Transmission Oil Cooler |
| 32943E | Clip, NO.3(FOR OIL COOLER HOSE) |
| 32943H | Clip, NO.4(FOR OIL COOLER HOSE) |
| 32971 | Thermostat, Transmission Oil |
| 33493A | Cooler, Transmission Oil(ATF WARMER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
