Toyota Lexus ES2##/350/300H
2012-06 → 2018-06 · chassis ASV6#,AVV60,GSV60 · catalogue 282590 · Europe
Supported model
Data version 2018-12
Transaxle Assy(HEV OR BEV OR FCEV)
31 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|

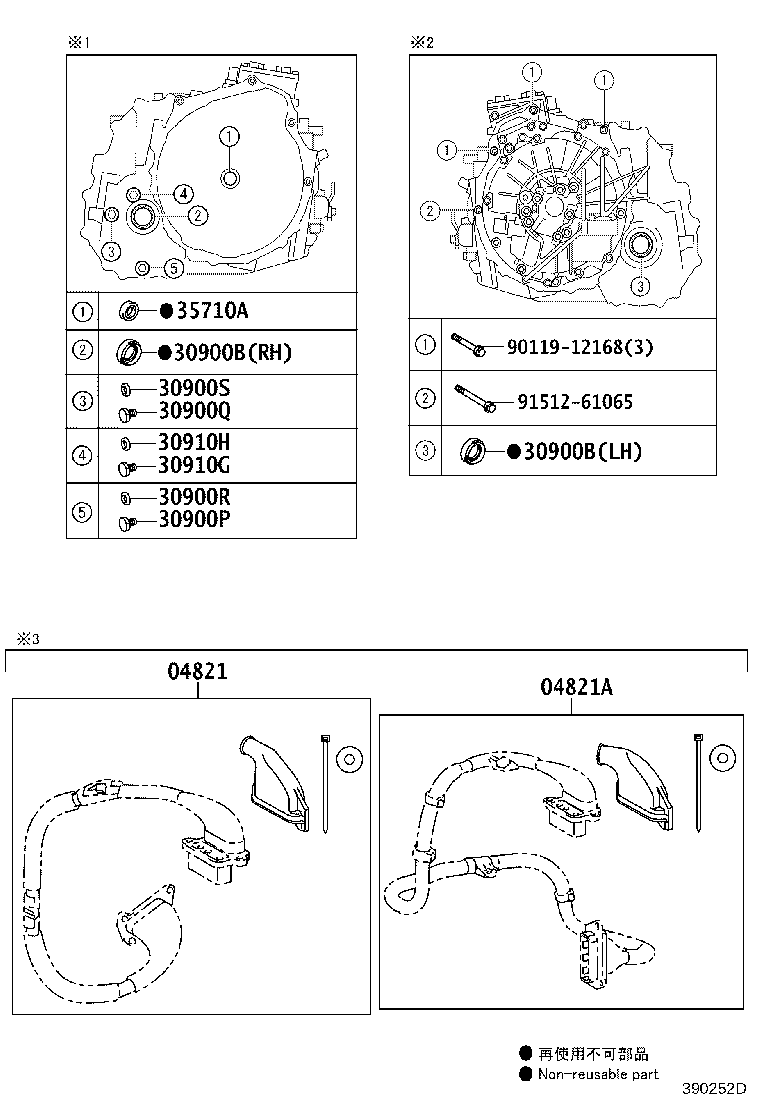

| 04821 | Boot Kit, Wire Harness |
| 04821A | Boot Kit, Wire Harness |
| 30900 | Transaxle Assy, Hybrid Vehicle |
| 30900B | Seal, Type T Oil(FOR HYBRID VEHICLE TRANSAXLE ASSY) |
| 30900D | Plug, W/Head Straight Screw(FOR TRANSAXLE HOUSING & CASE) |
| 30900G | Gasket, NO.2(FOR TRANSAXLE HOUSING & CASE) |
| 30900N | Plug, Breather(FOR TRANSAXLE) |
| 30900P | Plug, Drain(HEV) |
| 30900Q | Plug, Filler(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30900S | Gasket, Filler Plug(HEV) |
| 30910G | Plug, Straight Screw W/Head(FOR TRANSMISSION CASE) |
| 30910H | Gasket(FOR TRANSMISSION CASE) |
| 31270 | Damper Assy, Transmission Input |
| 35151J | Cover, Automatic Transmission Case |
| 35152A | Cover, Automatic Transmission Case, NO.2 |
| 35153C | Cover, Automatic Transmission Case, NO.3 |
| 35162B | Protector, Transaxle Case |
| 35308D | Cover Sub-assy, Transmission Oil Pump |
| 35308F | Ring, O, NO.1 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308G | Ring, O, NO.2 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308H | Plug (FOR TRANSMISSION OIL PUMP COVER) |
| 35351B | Rotor, Transaxle Oil Pump Drive |
| 35352A | Rotor, Transmission Oil Pump Driven |
| 35371 | Shaft, Oil Pump Drive |
| 35572B | Lever, Transmission, Outer |
| 35710A | Seal, Type T Oil(FOR INPUT SHAFT) |
| 39195 | Damper, HV Transaxle Mass |
| G1020 | Cover Assy, Motor Water Jacket, NO.1 |
| G1020A | Cover Assy, Motor Water Jacket, NO.2 |
| G9221B | Cover, Inverter, Uprper |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
