Toyota Camry/Hybrid
2011-08 → 2018-03 · chassis ACV51,ASV5#,AVV50,GSV50 · catalogue 284590 · Europe
Supported model
Data version 2018-09
Battery & Battery Cable
25 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28885B | Hose, Battery |
| 28897 | Plate, Battery Caution |
| 28898 | Plate, Battery |
| 82685E | Plate, Service Plug Caution |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |

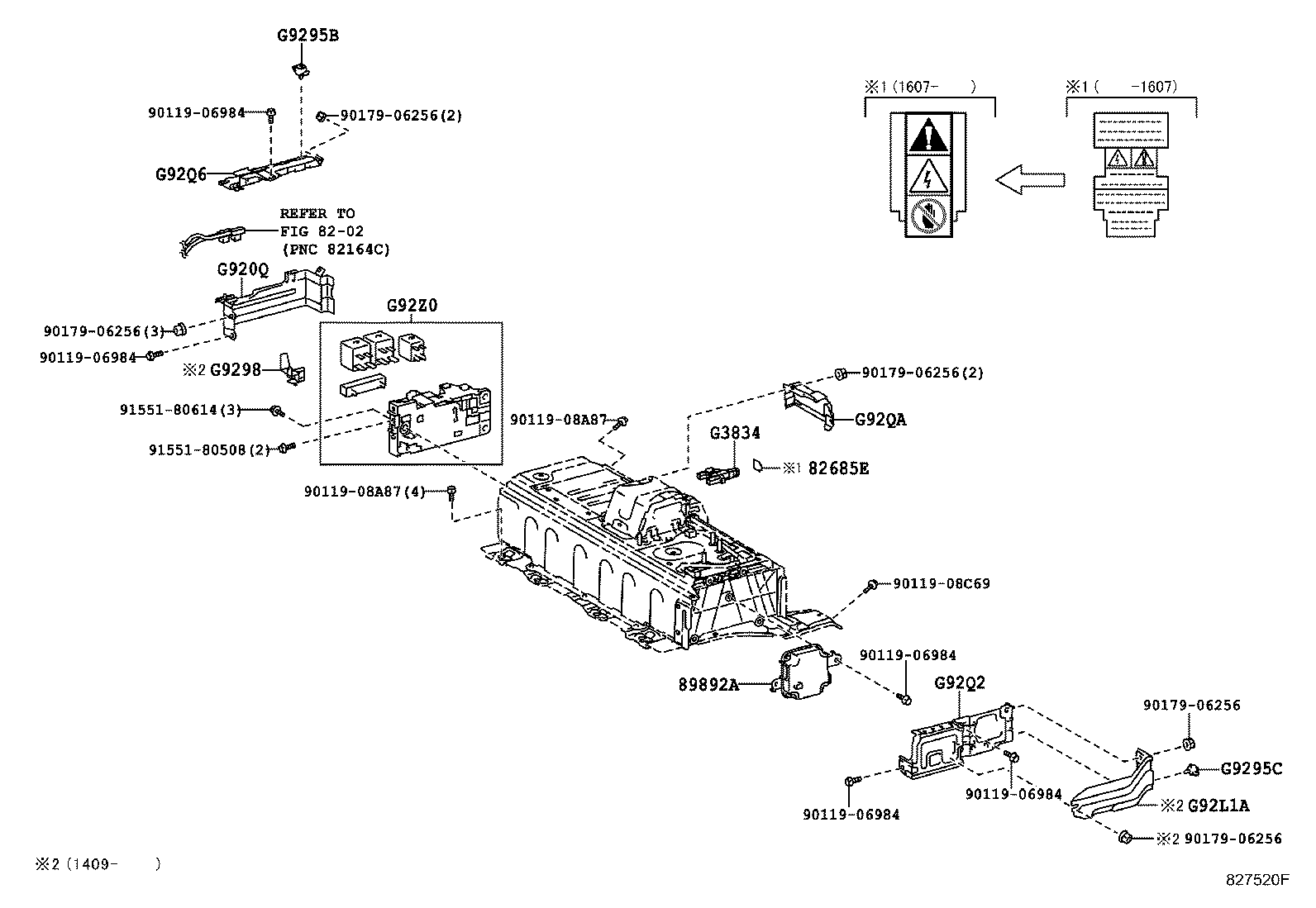

| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |

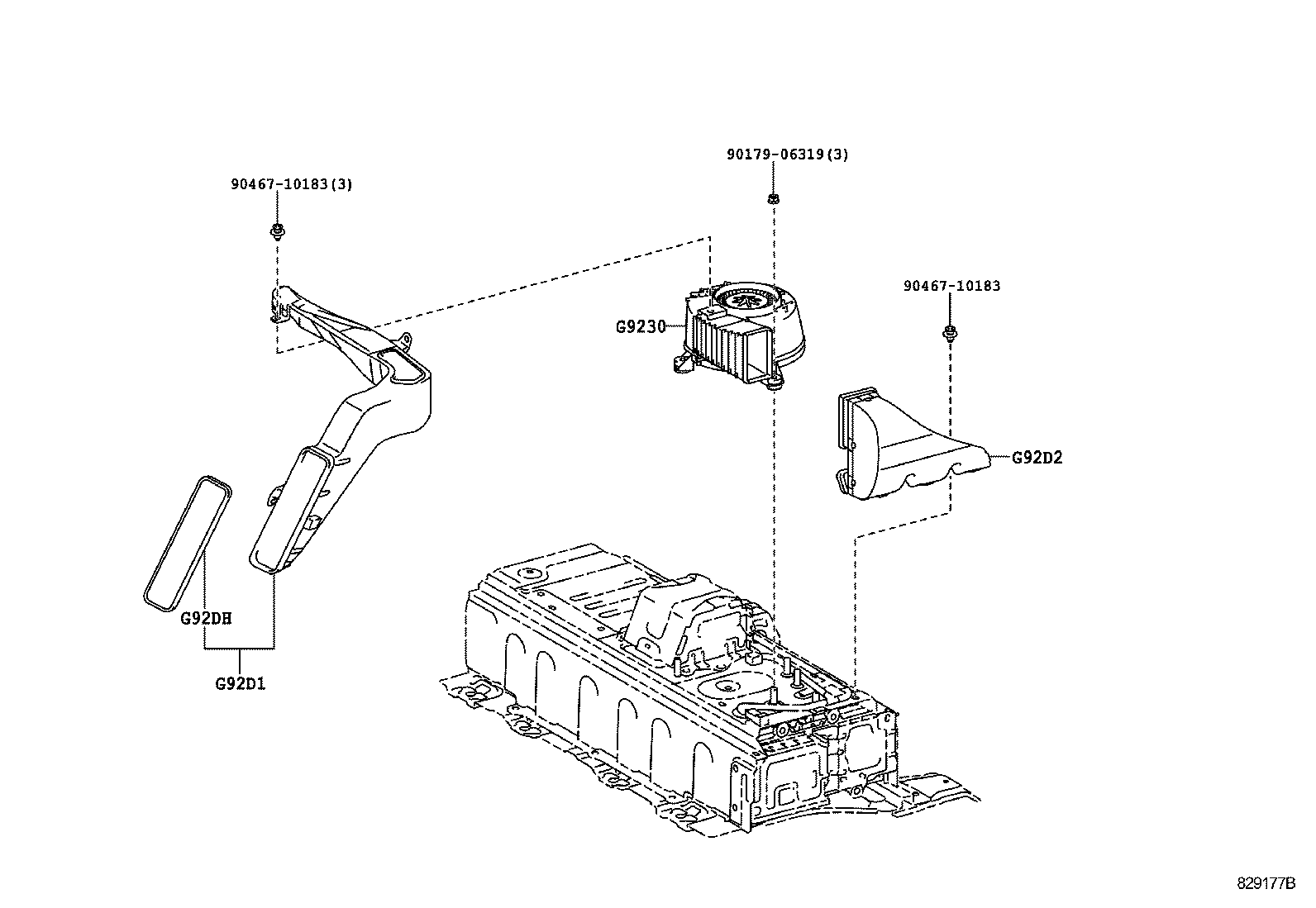

| G9230 | Blower Assy, Battery Cooling |
| G9288 | Label, Battery Charging Notice |
| G9295B | Striker, Battery Cover Lock |
| G9295C | Striker, Battery Cover Lock, NO.2 |
| G9298 | Clamp, HV Battery |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92L1A | Bracket, EV Battery LH Cover, NO.1 |
| G92Q2 | Panel, HV Battery Shield, NO.2 |
| G92Q6 | Panel, HV Battery Shield, NO.4 |
| G92QA | Panel, HV Battery Shield, NO.8 |
| G92X2 | Wire, HV Battery Pack, NO.2 |
| G92Z0 | Block Assy, HV Battery Junction |

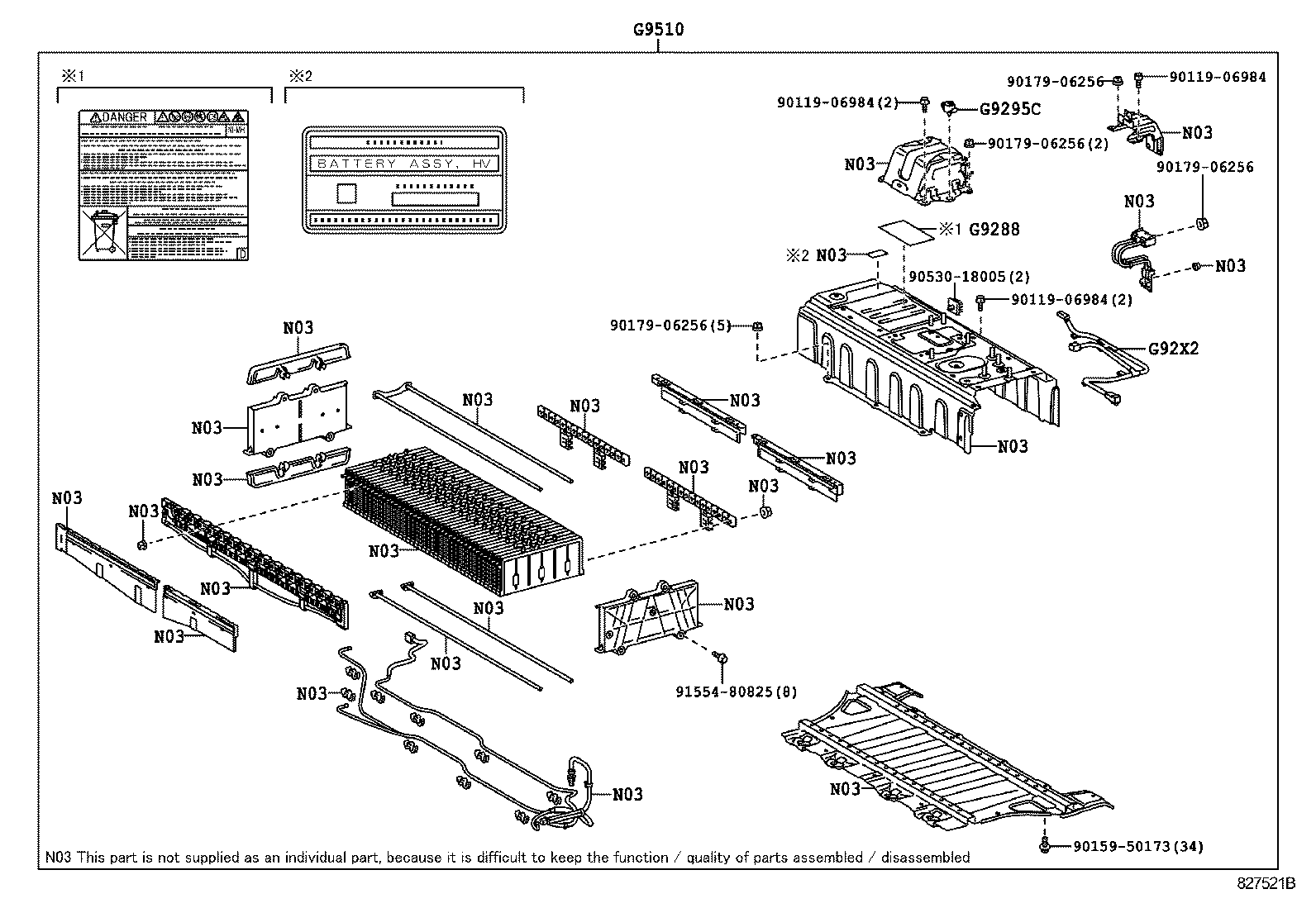

| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
