Toyota Camry/Hybrid
2017-09 → present · chassis ASV7#,AXVA70,AXVH7#,GSV70,MXVA71 · catalogue 2845A0 · Europe
Supported model
Data version 2022-12

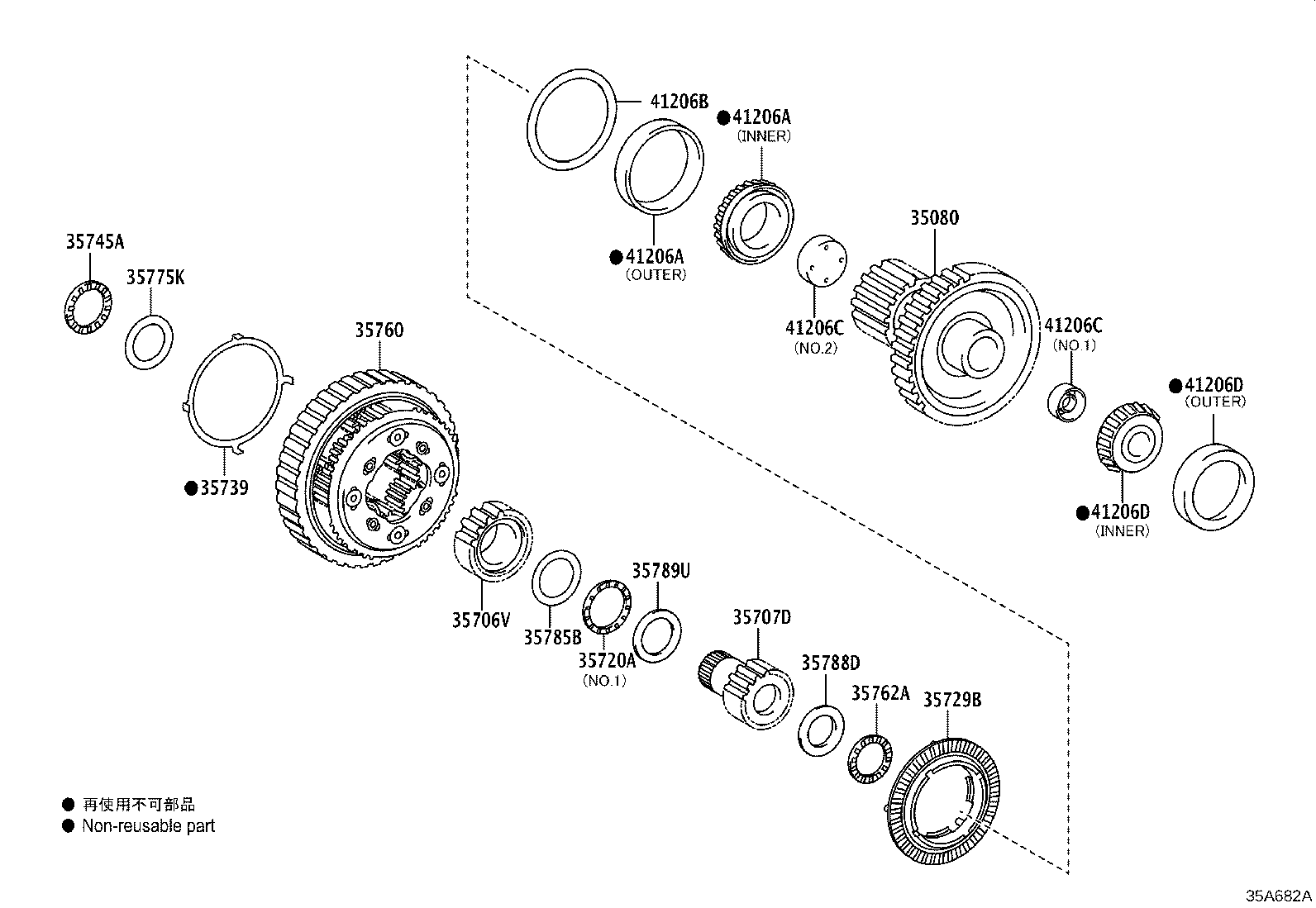

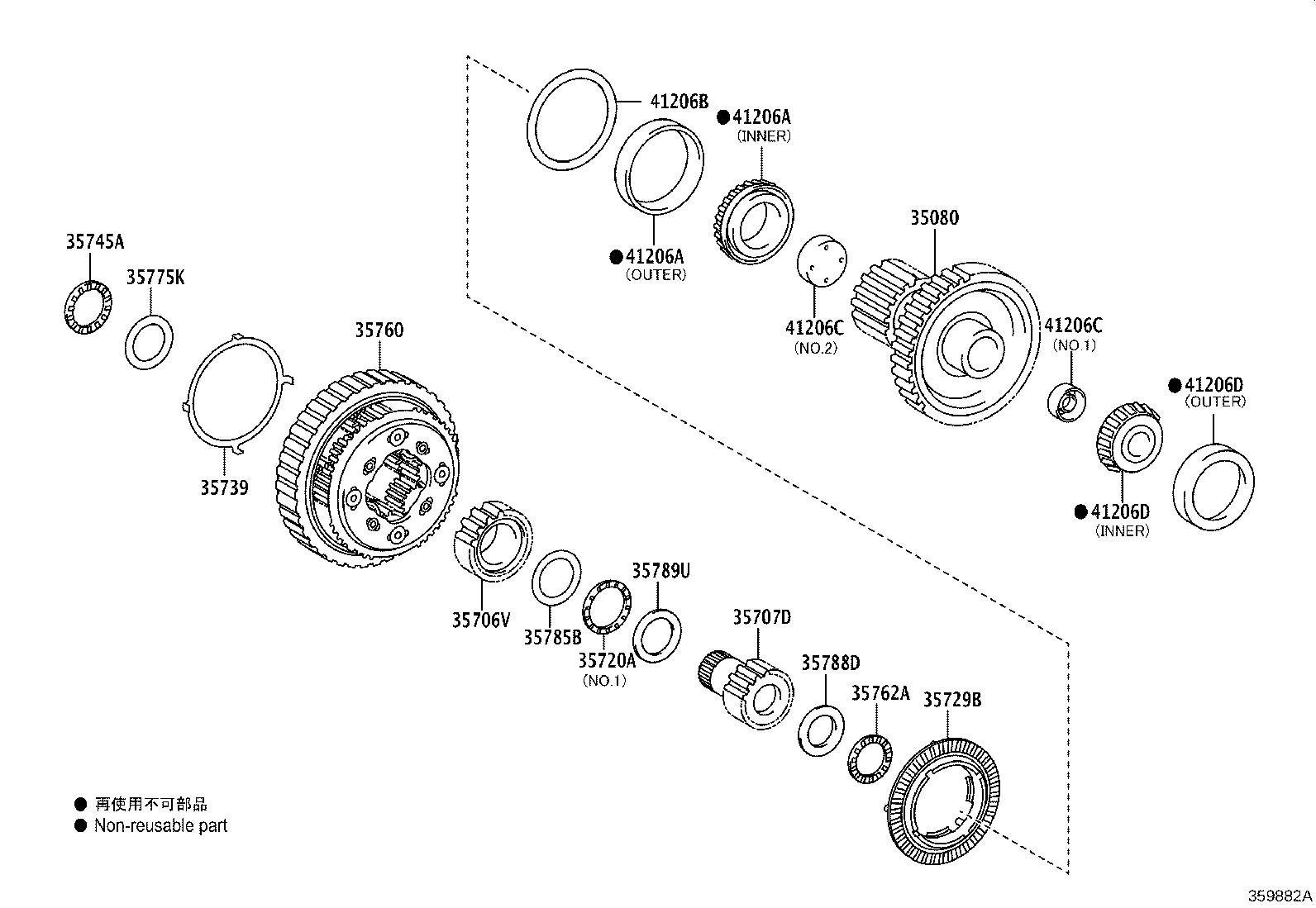

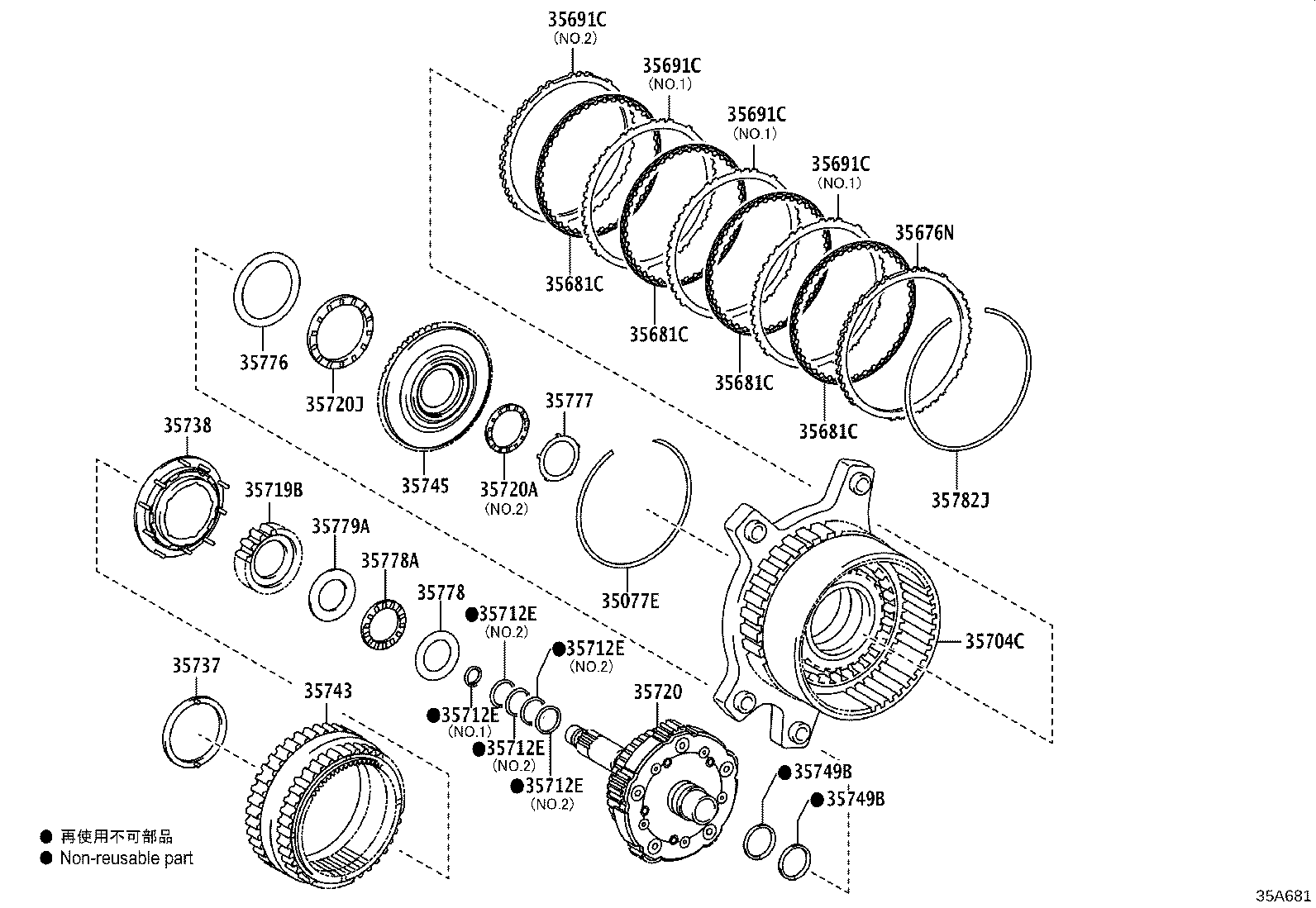

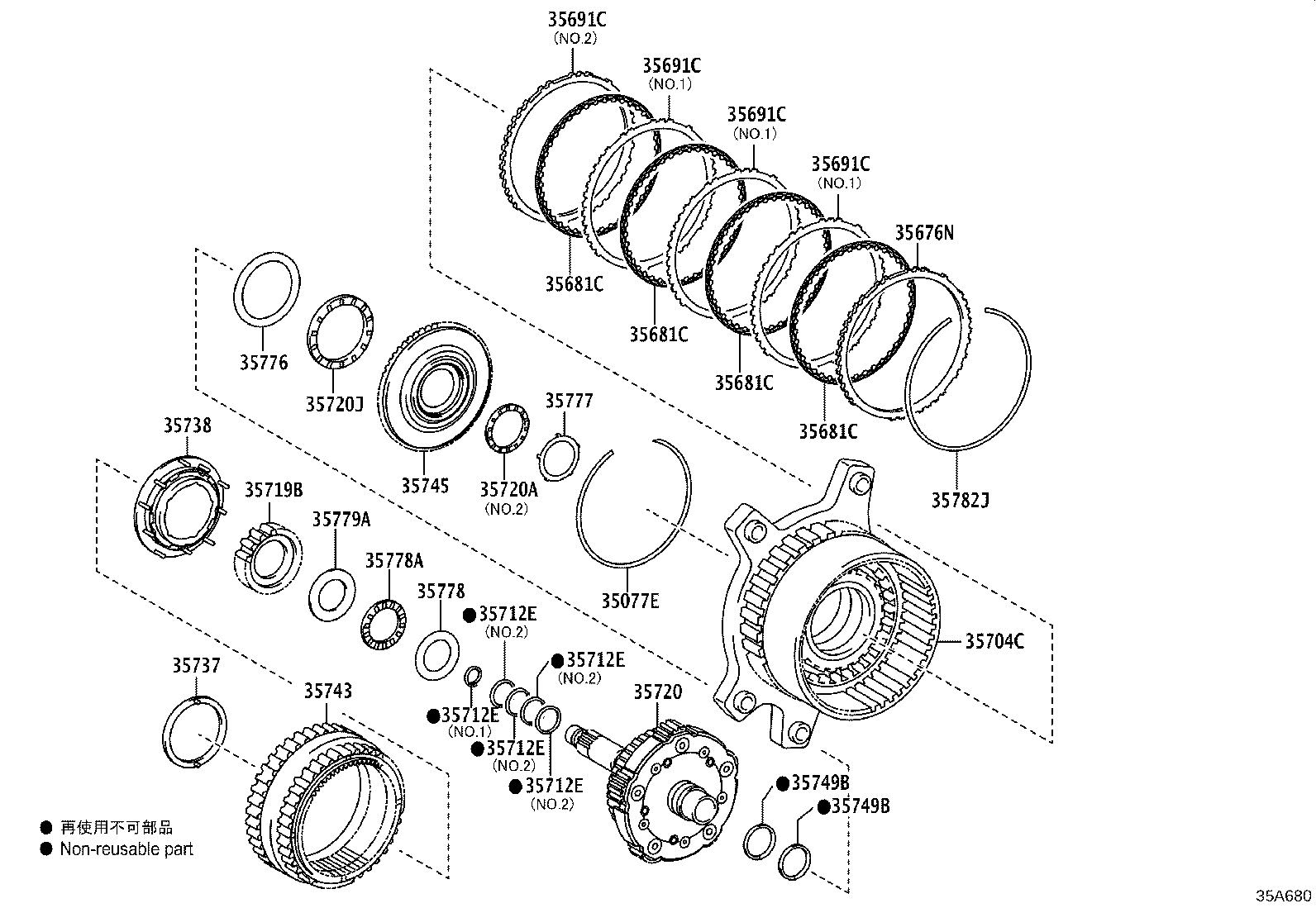

Planetary Gear, Reverse Piston & Counter Gear(ATM)
48 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 35077E | Ring, Snap (FOR REAR PLANETARY RING GEAR FLANGE) |
| 35080 | Gear Assy, Counter Driven & Differential Pinion |
| 35676N | Flange, Brake, NO.1 |
| 35681C | Disc, Brake, NO.1 |
| 35691C | Plate, Brake, NO.1 |
| 35704C | Gear Sub-assy, Counter Drive |
| 35706V | Gear Sub Assy, Planetary Sun |
| 35706W | Ring, Snap (FOR PLANETARY SUN GEAR) |
| 35707D | Gear Sub-assy, Rear Planetary Sun |
| 35712E | Ring, Input Shaft Oil Seal |
| 35719B | Gear, Planetary Sun |
| 35720 | Gear Assy, Front Planetary |
| 35720A | Bearing, Thrust Needle Roller (FOR FRONT PLANETARY GEAR) |
| 35720J | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR FRONT) |
| 35720K | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR REAR) |
| 35729B | Washer, Planetary Carrier Thrust, NO.4 |
| 35730 | Gear Assy, Rear Planetary Sun |
| 35730C | Bearing, Thrust Needle(FOR REAR PLANETARY SUN GEAR, NO.2) |
| 35737 | Washer, Planetary Carrier Thrust |
| 35738 | Washer, Planetary Carrier Thrust, NO.2 |
| 35739 | Washer, Planetary Carrier Thrust, NO.3 |
| 35743 | Gear, Front Planetary Ring |
| 35743K | Gear, Planetary Ring |
| 35743L | Ring, Snap (FOR PLANETARY RING GEAR) |
| 35745 | Flange, Front Planetary Ring Gear |
| 35745A | Brg, Thrust Needle Roller(FOR FRONT PLNT RING GEAR FLANGE) |
| 35749B | Ring, Input Shaft Oil Seal, Rear |
| 35760 | Gear Assy, Rear Planetary |
| 35762A | Bearing, Thrust Needle Roller (FOR REAR PLANETARY FLANGE) |
| 35762E | Flange, Planetary Ring Gear |
| 35775K | Race, Thrust Bearing, NO.5 |
| 35776 | Gear, Primary Reduction Driven |
| 35777 | Race, Thrust Bearing, NO.7 |
| 35778 | Race, Thrust Bearing, NO.8 |
| 35778A | Bearing, Thrust Needle Roller |
| 35779A | Race, Thrust Bearing, NO.9 |
| 35782C | Gear, Counter Drive |
| 35782D | Ring, Hole Snap(FOR COUNTER DRIVE GEAR) |
| 35782E | Bearing(FOR COUNTER DRIVE GEAR) |
| 35782H | Nut(FOR COUNTER DRIVE GEAR) |
| 35782J | Ring, Snap |
| 35785B | Race, Thrust Bearing, NO.4 |
| 35788D | Race, Thrust Bearing, NO.3 |
| 35789U | Race, Thrust Bearing |
| 41206A | Bearing, Tapered Roller, NO.2 |
| 41206B | Shim(FOR PINION & COUNTER DRIVEN GEAR) |
| 41206C | Plug, Tight(FOR DIFFERENTIAL DRIVE PINION) |
| 41206D | Bearing, Tapered Roller, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
