Toyota Mirai
2015-06 → 2020-05 · chassis JPD10 · catalogue 28B510 · Europe
Supported model
Data version 2020-07

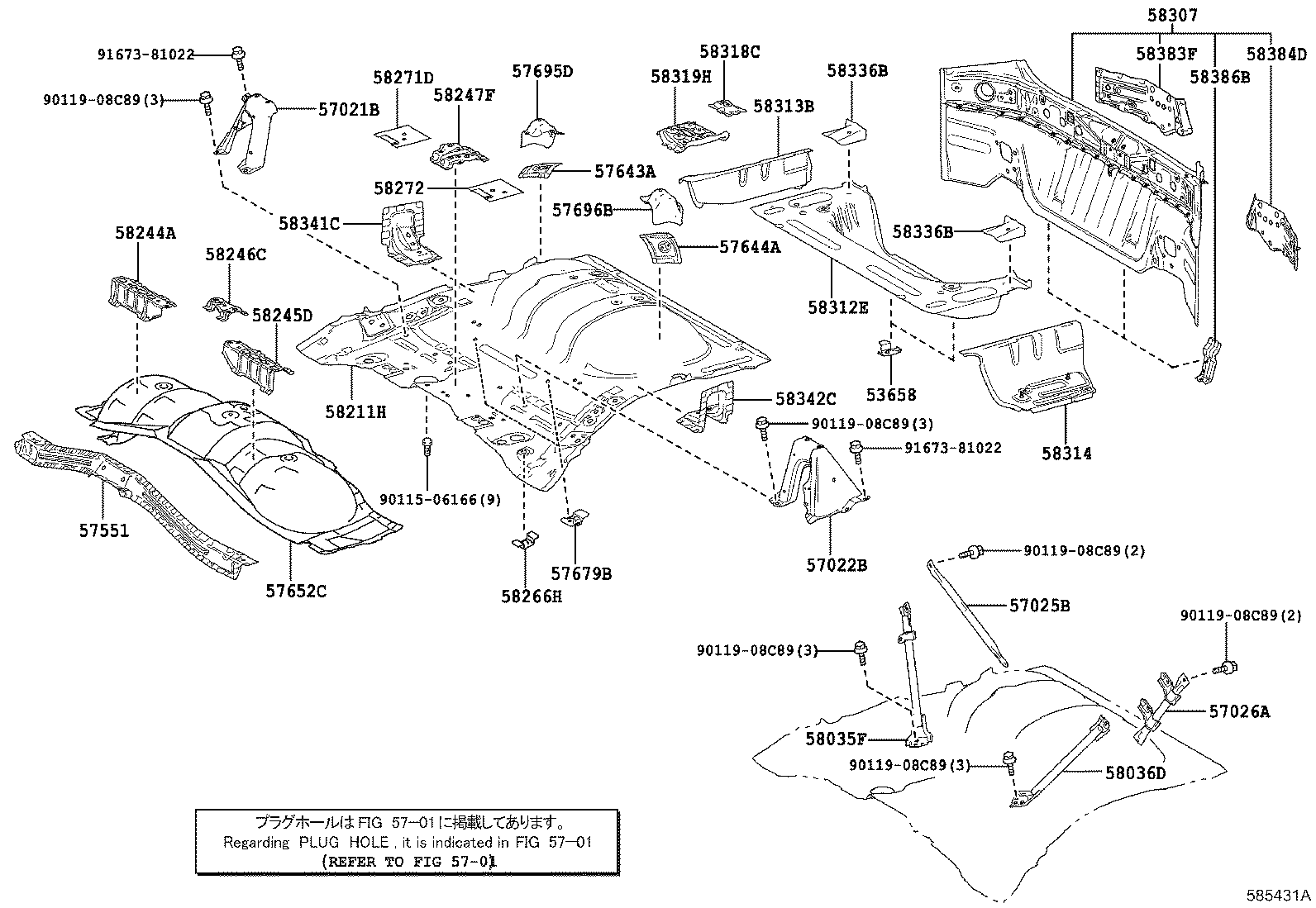

Floor Pan & Lower Back Panel
90 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 51200B | Frame Assy, Rear |
| 51293C | Extension, Frame Rear Crossmember, RH |
| 51294A | Extension, Frame Rear Crossmember, LH |
| 51442K | Cover, Motor Under, NO.2 |
| 51727A | Reinforcement, Body Support Bracket, Rear RH |
| 52161P | Piece, Rear Bumper |
| 53658 | Bracket, Rear Suspension Brace, NO.2 |
| 55129D | Cover, Dash Panel Hole, RH |
| 55139B | Cover, Dash Panel Hole, LH |
| 57021B | Bracket Sub-assy, Body Mounting, NO.1 RH |
| 57022B | Bracket Sub-assy, Body Mounting, NO.1 LH |
| 57025B | Bracket Sub-assy, Body Mounting, NO.3 RH |
| 57026A | Bracket Sub-assy, Body Mounting, NO.3 LH |
| 57043A | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044A | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57405D | Rail Sub-assy, Floor Side, Center RH |
| 57406C | Rail Sub-assy, Floor Side, Center LH |
| 57478A | Reinforcement, Front Floor NO.2 Crossmember, RH |
| 57479A | Reinforcement, Front Floor NO.2 Crossmember, LH |
| 57511 | Reinforcement, Front Floor, Center |
| 57513B | Reinforcement, Front Floor, RH |
| 57514 | Reinforcement, Front Floor Side, LH |
| 57526 | Plate, Center Floor, NO.2 |
| 57527 | Plate, Center Floor, NO.2 |
| 57533B | Brace, Front Floor, Center |
| 57543C | Brace, Center Floor, NO.1 |
| 57551 | Reinforcement, Center Floor, NO.1 |
| 57643A | Stiffener, Rear Floor Side Member, Center RH |
| 57644A | Stiffener, Rear Floor Side Member, Center LH |
| 57652C | Member, Rear Floor Cross, NO.1 |
| 57679B | Retainer, Rear Floor Crossmember |
| 57695D | Bracket, Rear Floor Mounting, NO.2 RH |
| 57696B | Bracket, Rear Floor Mounting, NO.2 LH |
| 57809A | Reinforcement Sub-assy, Belt Anchor, NO.3 |
| 58035F | Brace Sub-assy, Rear Floor Panel, RH |
| 58036D | Brace Sub-assy, Rear Floor Panel, LH |
| 58102A | Reinforcement Sub-assy, Front Floor |
| 58103D | Bracket Sub-assy, Front Seat Mounting, Inside RH |
| 58104B | Bracket Sub-assy, Front Seat Mounting, Inside, LH |
| 58107D | Reinforce Sub-assy, Front Cross TO Front Panel, RH |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58114A | Reinforcement, Front Floor Panel |
| 58136A | Cover, Front Floor Service Hole |
| 58137A | Seal, Front Floor Hole |
| 58139F | Plate, Front Floor Side, Rear RH |
| 58149C | Plate, Front Floor Side, Rear LH |

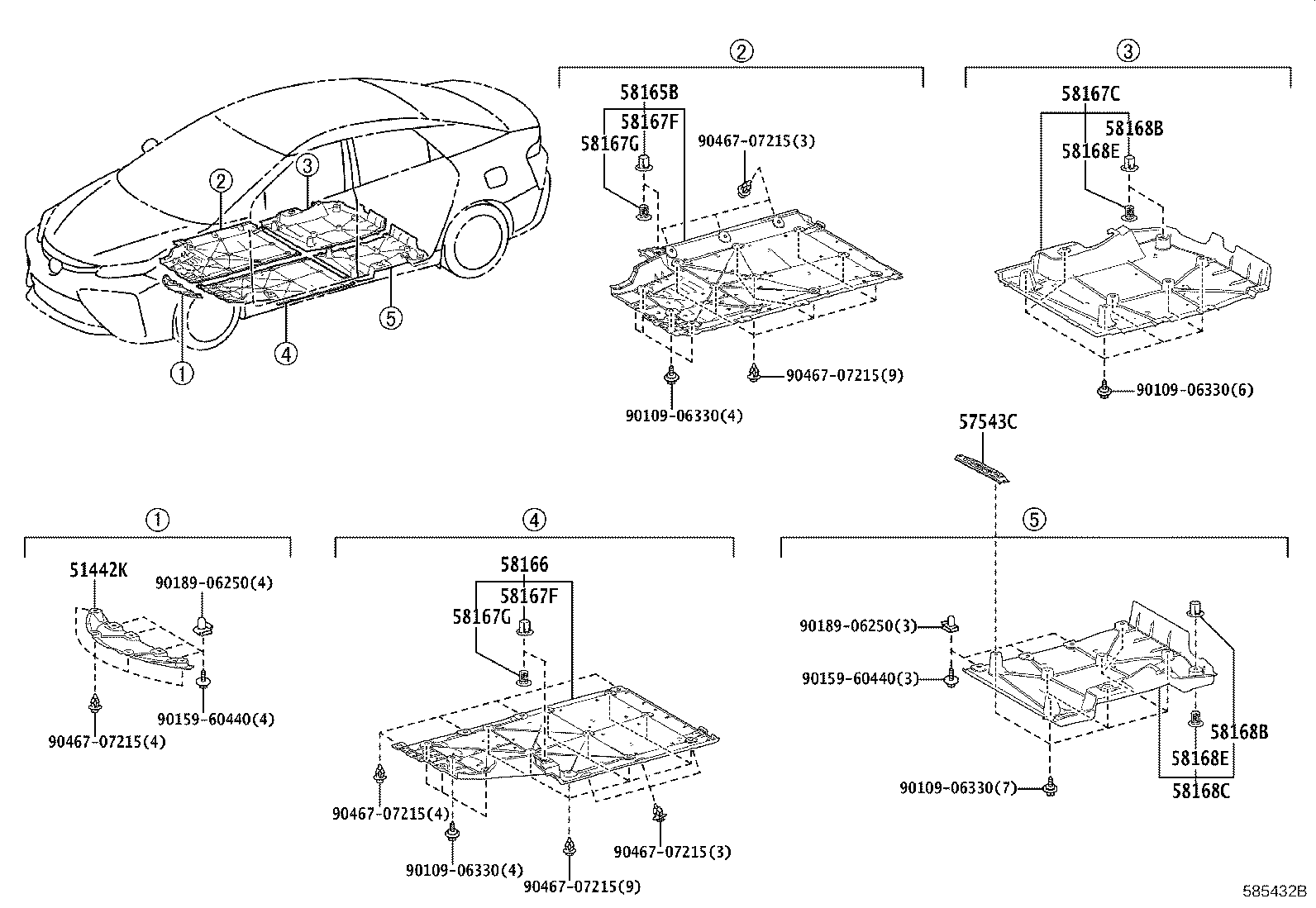

| 58165B | Cover, Front Floor, RH |
| 58166 | Cover, Front Floor, LH |
| 58167C | Cover, Front Floor, Center RH |
| 58167F | Clip, NO.1(FOR FLOOR UNDER COVER) |
| 58167G | Clip, NO.2(FOR FLOOR UNDER COVER) |
| 58168B | Clip, NO.1(FOR FLOOR UNDER COVER) |
| 58168C | Cover, Front Floor, Center LH |
| 58168E | Clip, NO.2(FOR FLOOR UNDER COVER) |
| 58175A | Reinforcement, Parking Brake Base, NO.1 |
| 58176C | Reinforcement, Parking Brake Base, NO.2 |
| 58211H | Pan, Center Floor |
| 58244A | Stopper, Rear Seat Cushion Bracket |
| 58245D | Stopper, Rear Seat Cushion Bracket, LH |
| 58246C | Bracket, Rear Seat Hinge, Center NO.2 |
| 58247F | Reinforcement, Rear Seat Cushion Hinge |
| 58266H | Bracket, Fuel Tube Clamp |
| 58271D | Reinforcement, Belt Anchor TO Floor Pan, NO.3 |
| 58272 | Reinforcement, Belt Anchor TO Floor Pan |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58312E | Panel, Rear Floor, Rear |
| 58313B | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58318C | Bracket, Rear Floor Crossmember |
| 58319H | Plate, Sub Floor |
| 58336B | Reinforcement, Rear Floor Pan |
| 58341C | Bracket, Rear Absorber Mounting, NO.1 RH |
| 58342C | Bracket, Rear Absorber Mounting, NO.1 LH |
| 58383F | Retainer, Lower Back, Upper RH |
| 58384D | Retainer, Lower Back, Upper LH |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |

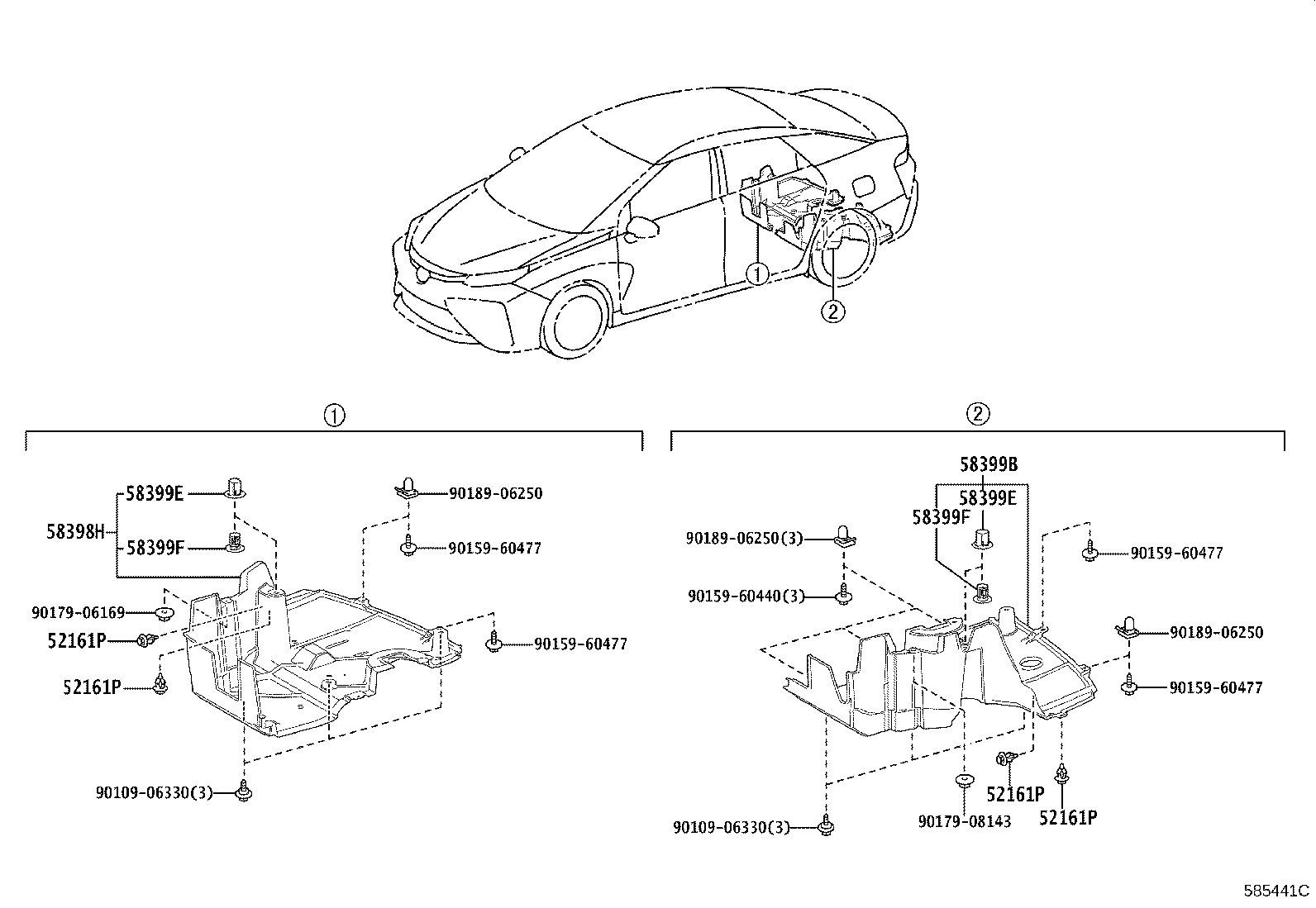

| 58398H | Cover, Floor Under, NO.1 |
| 58399B | Cover, Floor Under, NO.2 |
| 58399E | Clip, NO.1(FOR FLOOR UNDER COVER) |
| 58399F | Clip, NO.2(FOR FLOOR UNDER COVER) |

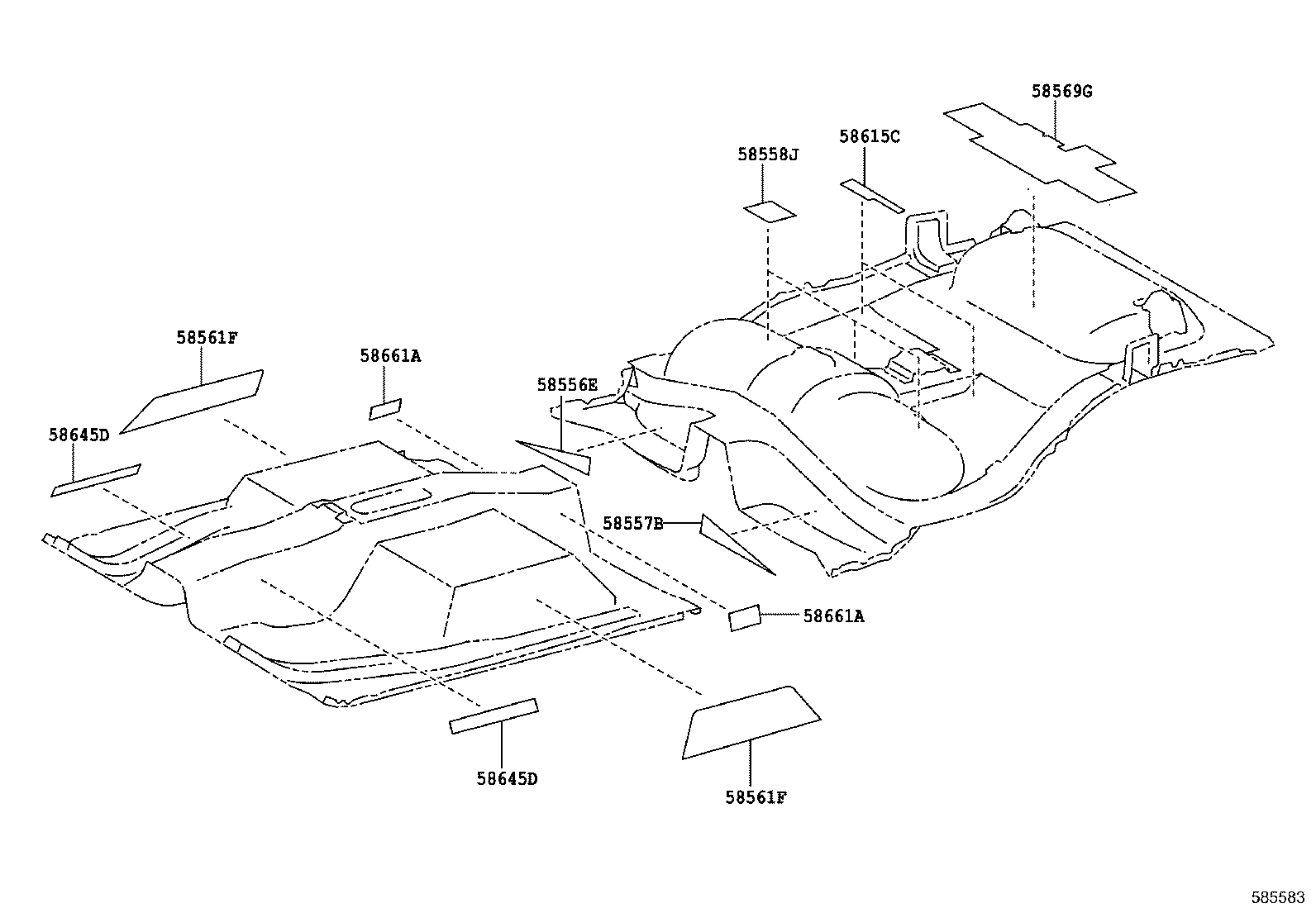

| 58556E | Silencer, Rear Floor, NO.1 |
| 58557B | Silencer, Rear Floor NO.2 |
| 58558J | Silencer, Rear Floor, NO.3 |
| 58561F | Silencer, Front Floor, NO.1 |
| 58569G | Silencer, Rear Floor NO.5 |
| 58615C | Sheet, Front Floor Silencer, NO.5 |
| 58645D | Sheet, Front Floor Silencer, Front |
| 58661A | Sheet, Front Floor Silencer, Center NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
