Toyota Mirai
2015-06 → 2020-05 · chassis JPD10 · catalogue 28B510 · Europe
Supported model
Data version 2020-07

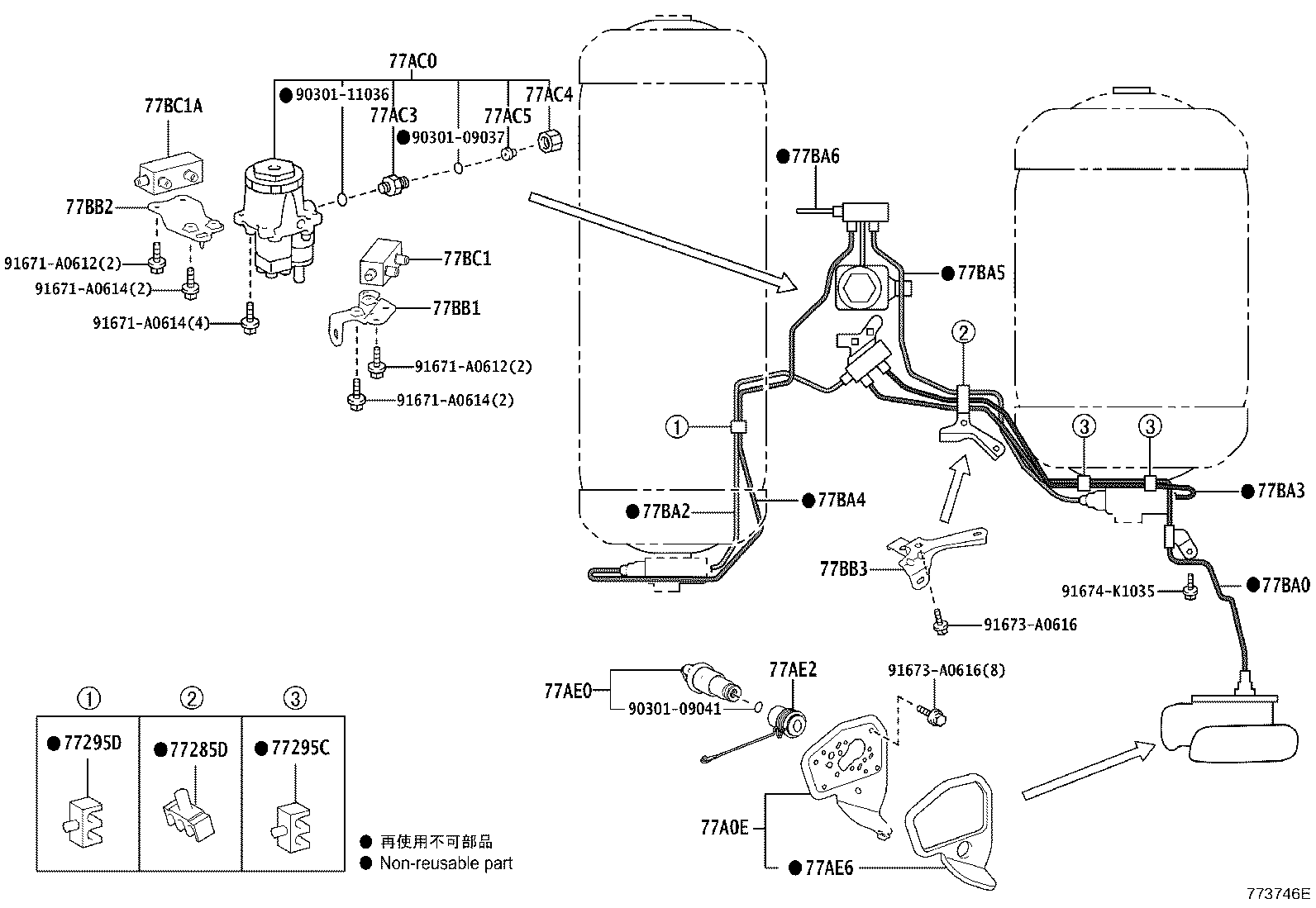

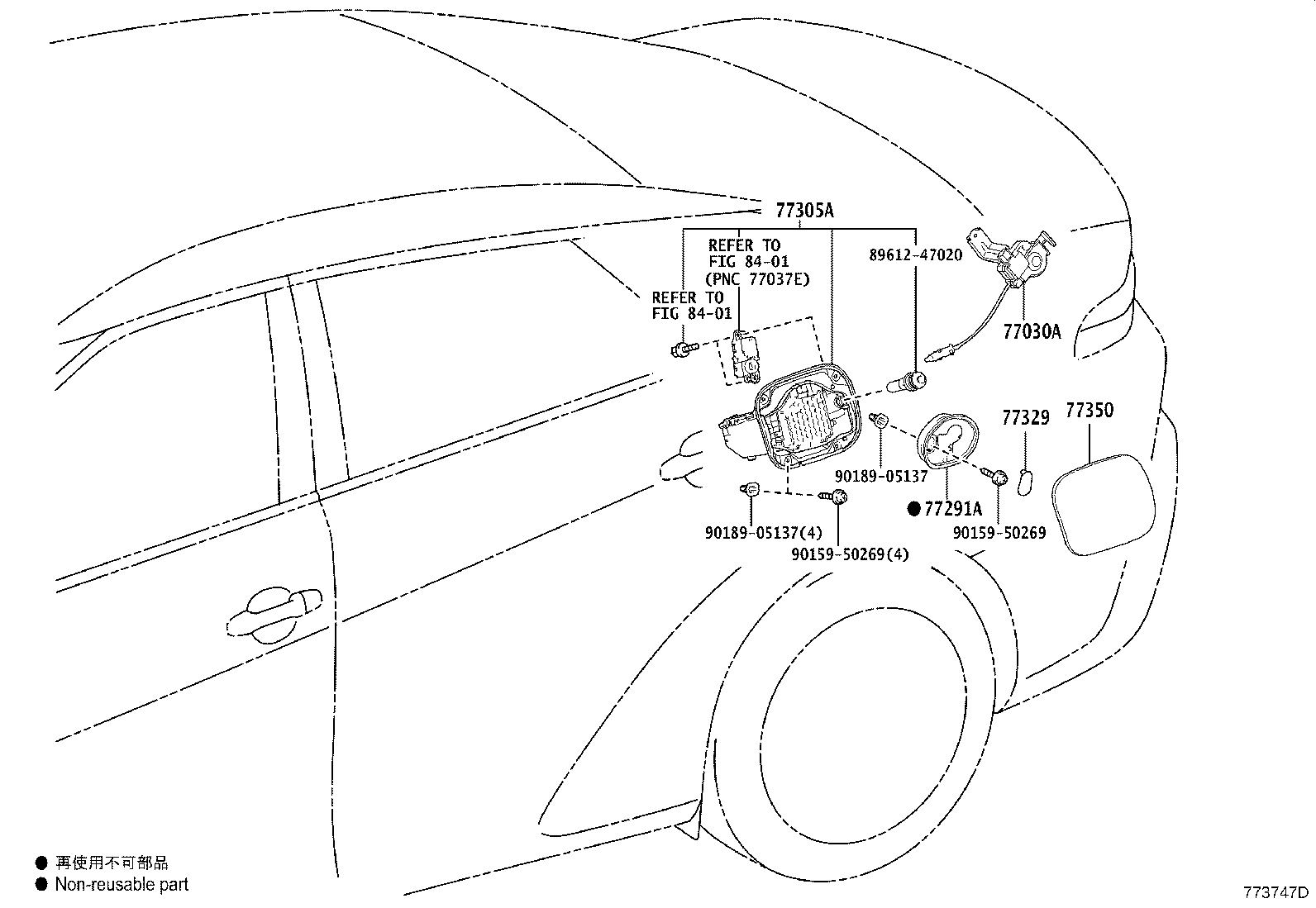

Fuel Tank & Tube
47 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 77030A | Lock Assy, Fuel Lid W/Motor |
| 77285D | Clamp, Fuel Tube, NO.1 |
| 77291A | Shield, Fuel Tank Filler Pipe |
| 77295C | Grommet, Fuel Tube |
| 77295D | Grommet, Fuel Tube |
| 77305A | Lid Sub-assy, Fuel Filler Opening |
| 77329 | Cover, Fuel Tank Cap |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77A0E | Bracket Sub-assy, Hydrogen Inlet Receptacle |
| 77A10 | Tank Assy, Hydrogen, NO.1 |
| 77A20 | Tank Assy, Hydrogen, NO.2 |
| 77AA2 | Cover, Hydrogen Tank Valve |
| 77AC0 | Regulator Assy, Hydrogen Supply |
| 77AC3 | Union, Hydrogen Supply Regulator |
| 77AC4 | Plug, Hydrogen Supply Regulator, NO.1 |
| 77AC5 | Plug, Hydrogen Supply Regulator, NO.2 |
| 77AE0 | Receptacle Assy, Hydrogen Inlet |
| 77AE2 | Cap, Hydrogen Inlet Receptacle |
| 77AE6 | Cushion, Hydrogen Inlet Receptacle Bracket, NO.1 |
| 77B01 | Frame Sub-assy, Hydrogen Tank, Front RH |
| 77B02 | Frame Sub-assy, Hydrogen Tank, Front LH |
| 77B03 | Frame Sub-assy, Hydrogen Tank, Rear |
| 77B05 | Band Sub-assy, Hydrogen Tank, Front |
| 77B06 | Band Sub-assy, Hydrogen Tank, Rear |
| 77B0D | Tube Sub-assy, Hydrogen Supply, NO.1 |
| 77B0E | Tube Sub-assy, Hydrogen Supply, NO.2 |
| 77B15 | Frame, Hydrogen Tank, Front Center |
| 77B45 | Cup, Hydrogen Tank Spring Bolt, Front |
| 77B45A | Cup, Hydrogen Tank Spring Bolt, Rear |
| 77B61 | Seat, Hydrogen Tank Frame, Front |
| 77B61A | Seat, Hydrogen Tank Frame, Rear |
| 77B62 | Cushion, Hydrogen Tank Frame Spring Blot, Front |
| 77B62A | Cushion, Hydrogen Tank Frame Spring Blot, Rear |
| 77B63 | Cushion, Hydrogen Tank Band, Front |
| 77B64 | Cushion, Hydrogen Tank Band, Rear |
| 77BA0 | Tube Assy, Hydrogen Tank |
| 77BA2 | Tube, Hydrogen Tank, NO.2 |
| 77BA3 | Tube, Hydrogen Tank, NO.3 |
| 77BA4 | Tube, Hydrogen Tank NO.4 |
| 77BA5 | Tube, Hydrogen Tank NO.5 |
| 77BA6 | Tube, Hydrogen Tank, NO.6 |
| 77BB1 | Bracket, Hydrogen Tank Tube Joint Inlet |
| 77BB2 | Bracket, Hydrogen Tank Tube Joint Supply |
| 77BB3 | Bracket, Hydrogen Tank Tube Clamp |
| 77BC1 | Joint, Hydrogen Tank Tube |
| 77BC1A | Joint, Hydrogen Tank Tube |
| 82715E | Bracket, Wiring Harness Clamp |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
