Toyota Mirai
2020-11 → present · chassis JPD20 · catalogue 28B520 · Europe
Supported model
Data version 2024-11
Suspension Crossmember & Under Cover
37 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 17DB8 | Bracket, Floor Under Cover, NO.1 |
| 51100G | Frame Assy, Front |
| 51115 | Rail, Frame Side, Rear RH |
| 51116 | Rail, Frame Side, Rear LH |
| 51206A | Member Sub-assy, Rear Suspension |

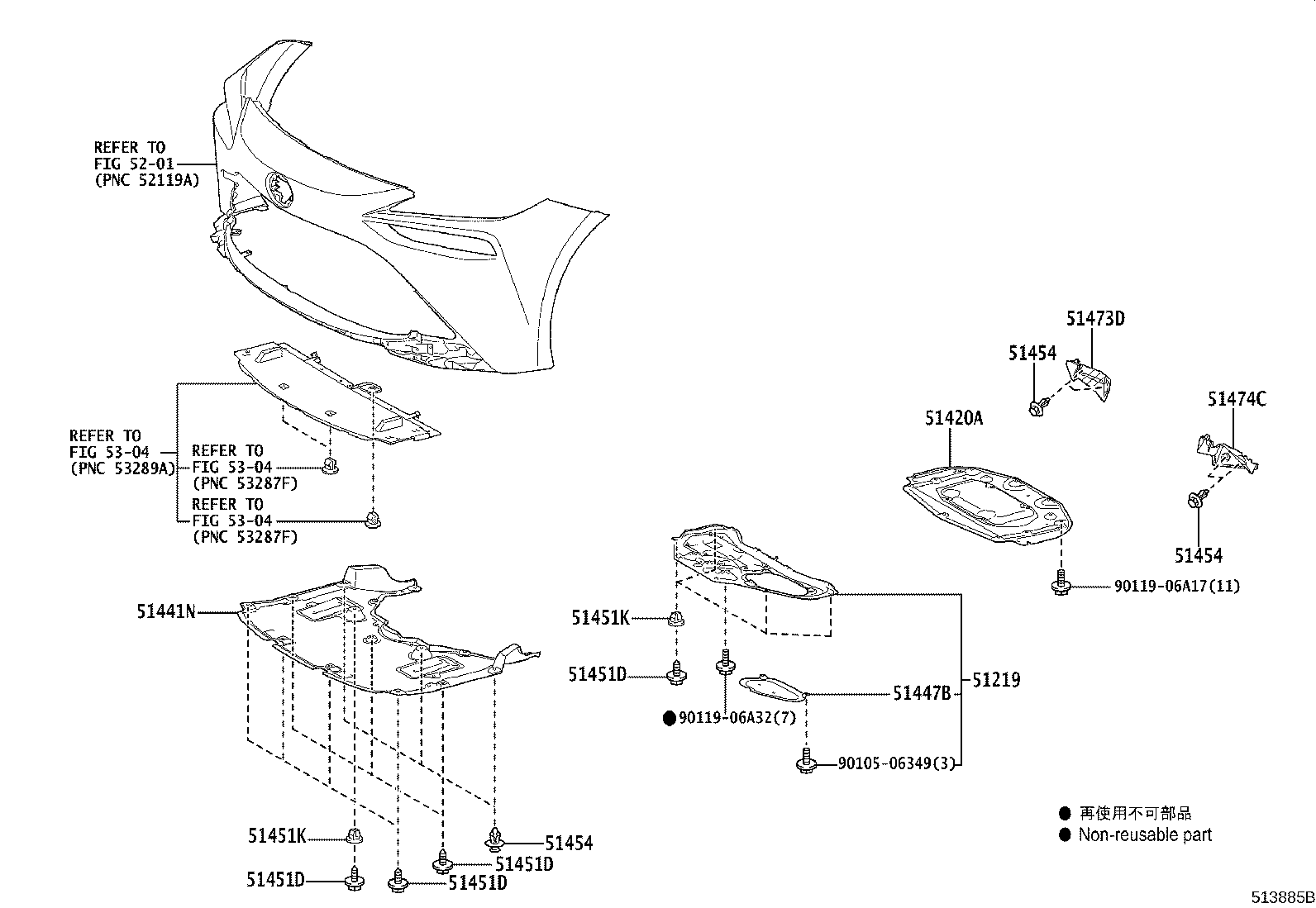

| 51219 | Protector, Front Suspension Member, Lwr |
| 51420A | Cover Assy, Front Compartmemt Under |
| 51425C | Bracket, Floor Under Cover, NO.2 |
| 51441N | Cover, Front Compartment Under |
| 51447B | Protector, Oil Pan |
| 51451D | Screw, NO.1 |
| 51451K | Grommet, Screw, NO.1 |
| 51454 | Clip |
| 51473D | Cover, Front Compartment Side, RH |
| 51474C | Cover, Front Compartment Side, LH |
| 52029B | Reinforcement Sub-assy, Front Bumper, NO.2 |
| 52271E | Cushion, Rear Suspension Member Body Mounting, Front RH |
| 52272A | Cushion, Rear Suspension Member Body Mounting, Front LH |
| 52273 | Stopper, Rear Suspension Member, Lower |
| 52275A | Cushion, Rear Suspension Member Body Mounting, Rear |
| 52277B | Stopper, Rear Suspension Member, Rear Upper |
| 52278C | Stopper, Rear Suspension Member, Rear Lower |
| 52295 | Brace, Rear Suspension Member, RH |
| 52296 | Brace, Rear Suspension Member, LH |
| 52383E | Protector, Differential Support, NO.1 |
| 52384C | Protector, Differential Support, NO.2 |

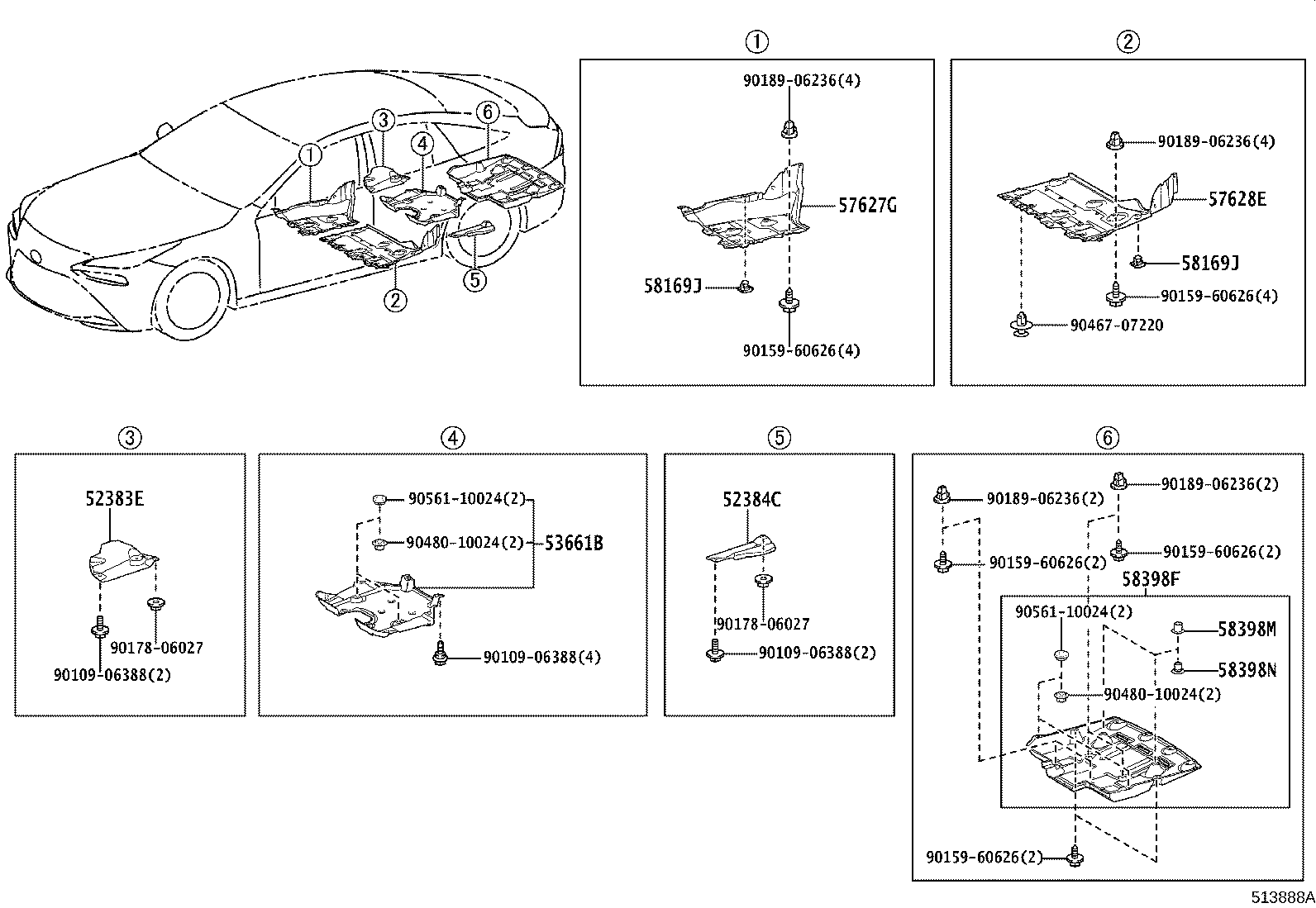

| 53661B | Cover, Rear Suspension Brace |
| 57627G | Cover, Rear Floor Side Member, RH |
| 57628E | Cover, Rear Floor Side Member, LH |
| 58169J | Patch, Front Floor, Rear |
| 58398F | Cover, Floor Under, NO.1 |
| 58398M | Clip, Floor Under Cover, NO.1 |
| 58398N | Clip, Floor Under Cover, NO.2 |

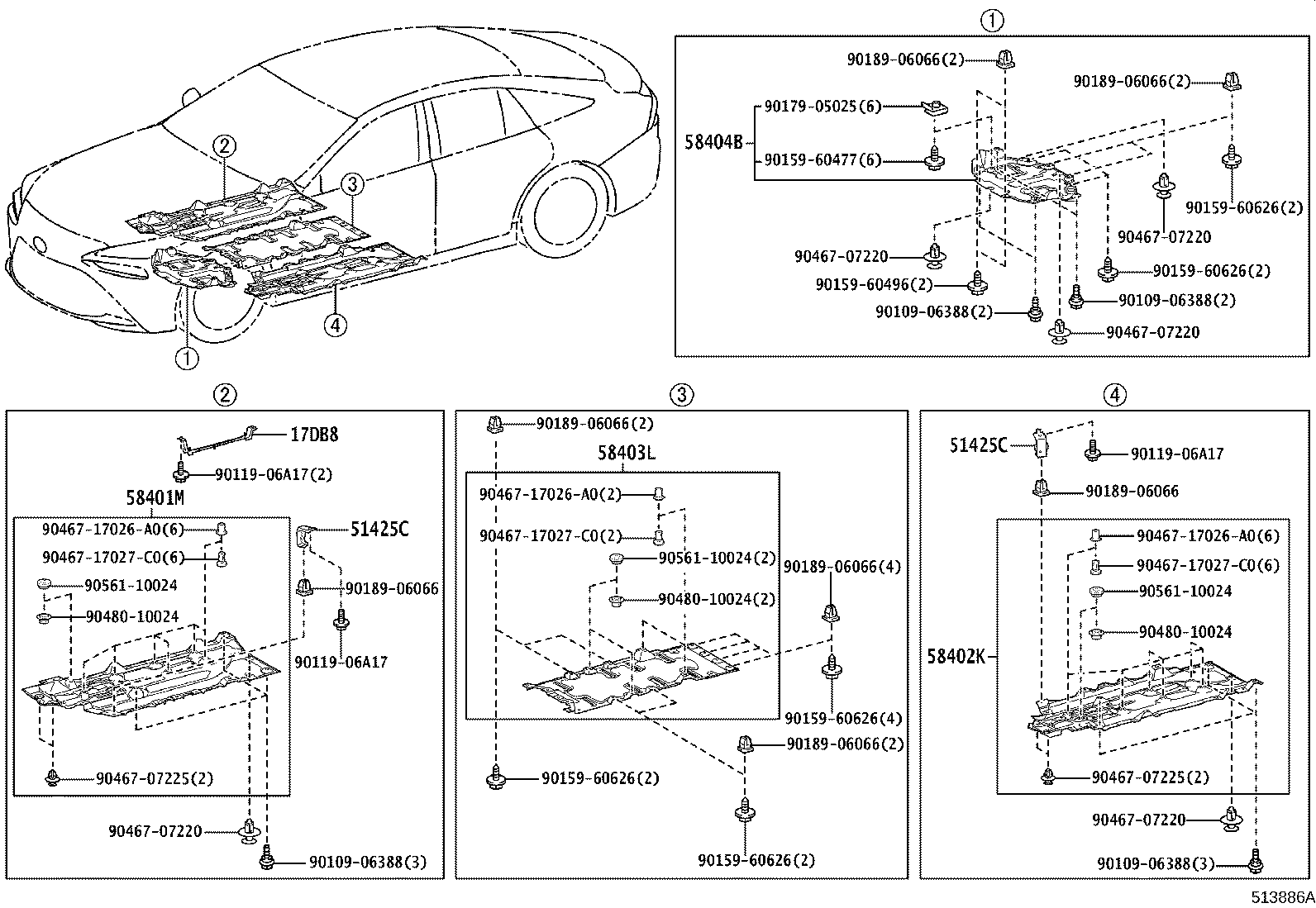

| 58401M | Board Sub-assy, Floor, NO.1 |
| 58402K | Board Sub-assy, Floor, NO.2 |
| 58403L | Board Sub-assy, Rear Floor, NO.3 |
| 58404B | Board Sub-assy, Rear Floor, NO.4 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
