Toyota Mirai
2020-11 → present · chassis JPD20 · catalogue 28B520 · Europe
Supported model
Data version 2024-11
Fuel Tank & Tube
68 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|

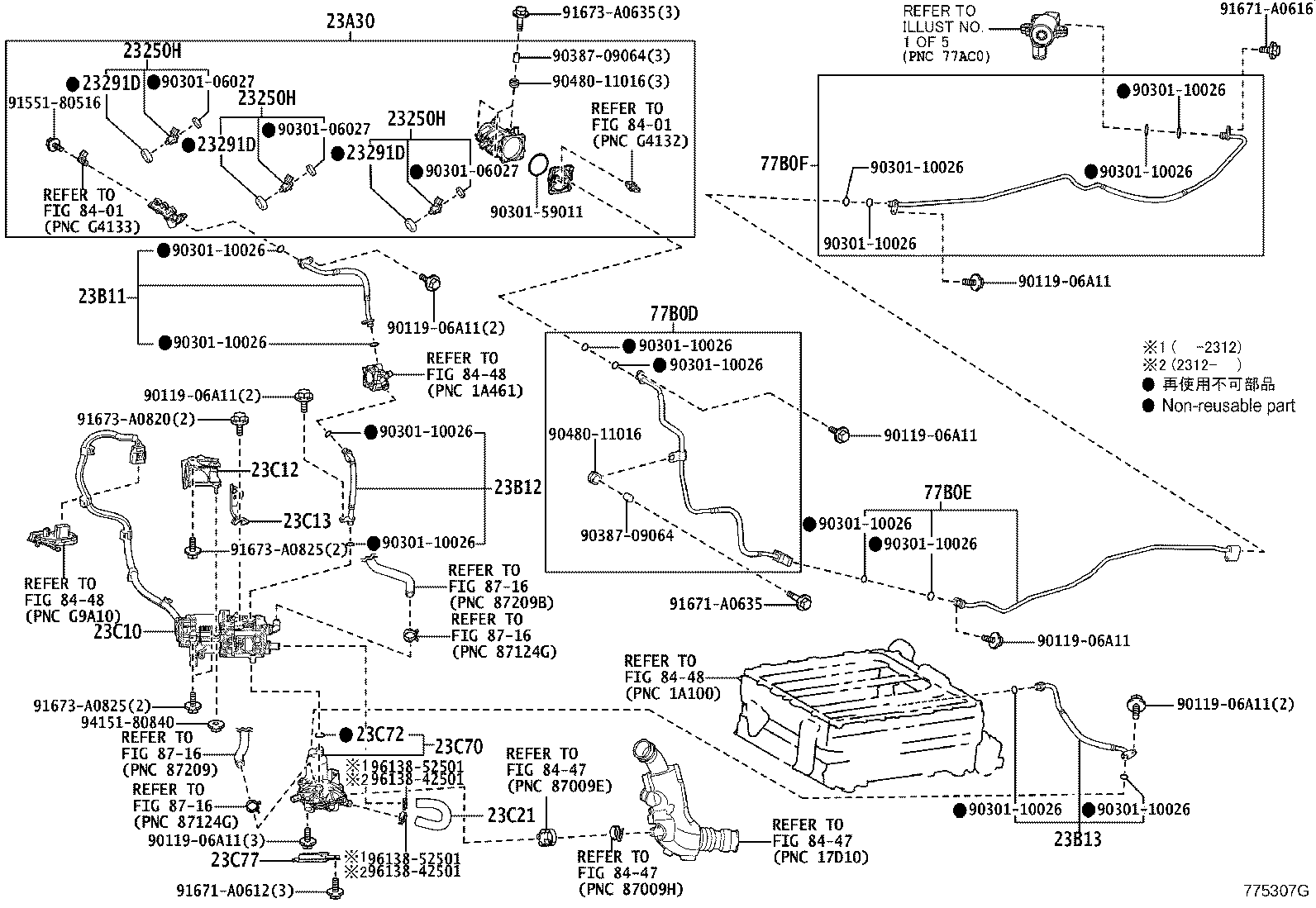

| 23250H | Injector Assy, Fuel |
| 23291D | Insulator, Injector Vibration |
| 23A30 | Regulator Assy, Hydrogen Supply Pressure |
| 23B11 | Tube, Hydrogen, NO.1 |
| 23B12 | Tube, Hydrogen, NO.2 |
| 23B13 | Tube, Hydrogen, NO.3 |
| 23C10 | Pump Assy, Hydrogen Recirculation |
| 23C12 | Bracket, Hydrogen Pump, NO.1 |
| 23C13 | Bracket, Hydrogen Pump, NO.2 |
| 23C21 | Hose, Hydrogen Pump Cooling Inlet |
| 23C70 | Separator Assy, Hydrogen Recirculation |
| 23C72 | Gasket, Hydrogen Recirculation Separator |
| 23C77 | Cover, Hydrogen Recirculation Separator |
| 77030A | Lock Assy, Fuel Lid W/Motor |
| 77285D | Clamp, Fuel Tube, NO.1 |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77286H | Clamp, Fuel Tube, NO.3 |
| 77286J | Clamp, Fuel Tube, NO.4 |
| 77286L | Clamp, Fuel Tube, NO.5 |

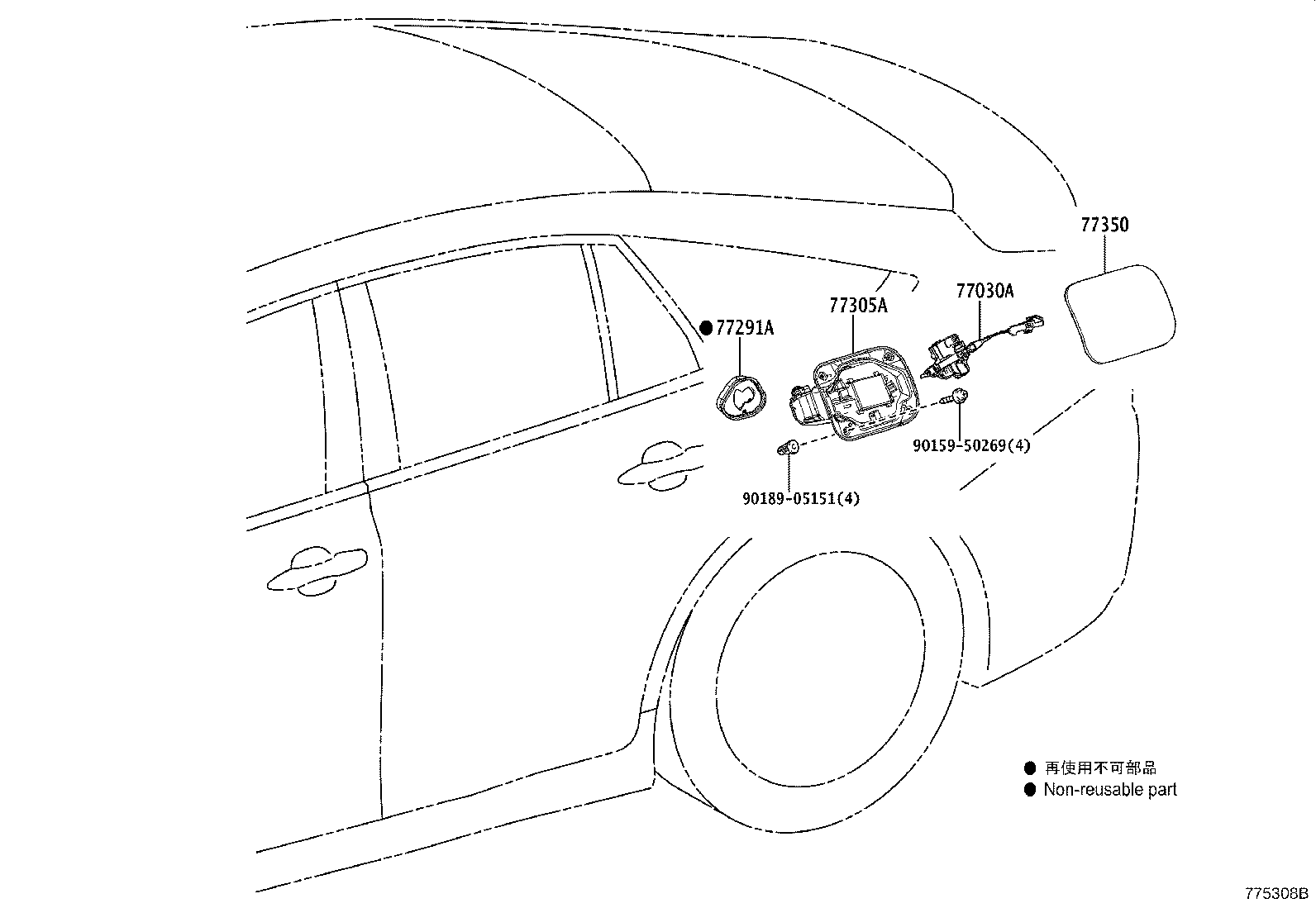

| 77291A | Shield, Fuel Tank Filler Pipe |
| 77305A | Lid Sub-assy, Fuel Filler Opening |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77A0E | Bracket Sub-assy, Hydrogen Inlet Receptacle |
| 77A10 | Tank Assy, Hydrogen, NO.1 |
| 77A20 | Tank Assy, Hydrogen, NO.2 |
| 77A30 | Tank Assy, Hydrogen, NO.3 |
| 77AC0 | Regulator Assy, Hydrogen Supply |
| 77AC4 | Plug, Hydrogen Supply Regulator, NO.1 |
| 77ACA | Cushion, Hydrogen Supply Regulator, Upper |
| 77ACB | Cushion, Hydrogen Supply Regulator, Lower |
| 77AE1 | Receptacle, Hydrogen Inlet |
| 77AE2 | Cap, Hydrogen Inlet Receptacle |
| 77AE6 | Cushion, Hydrogen Inlet Receptacle Bracket, NO.1 |

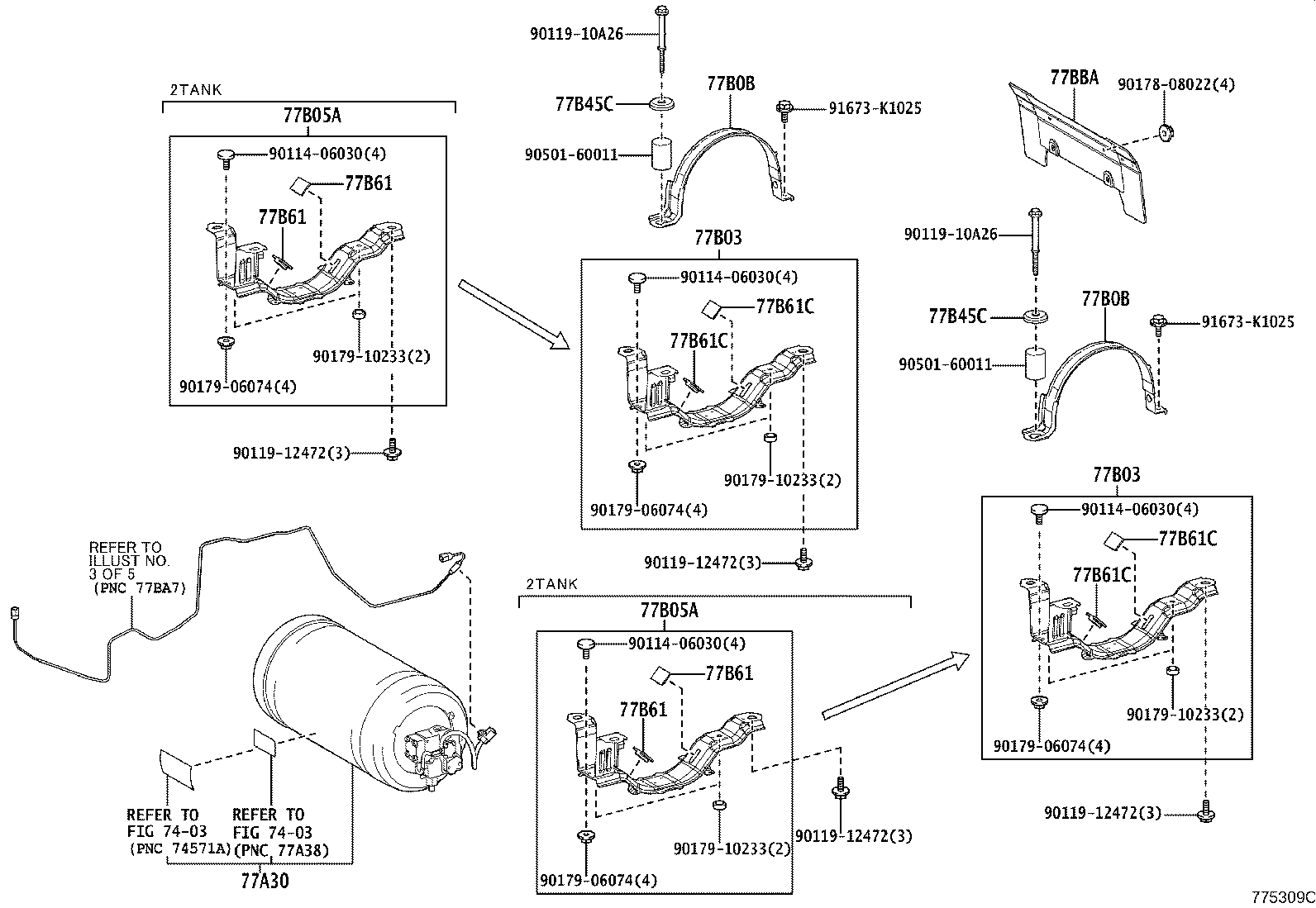

| 77B01A | Frame Sub-assy, Hydrogen Tank, NO.1 |

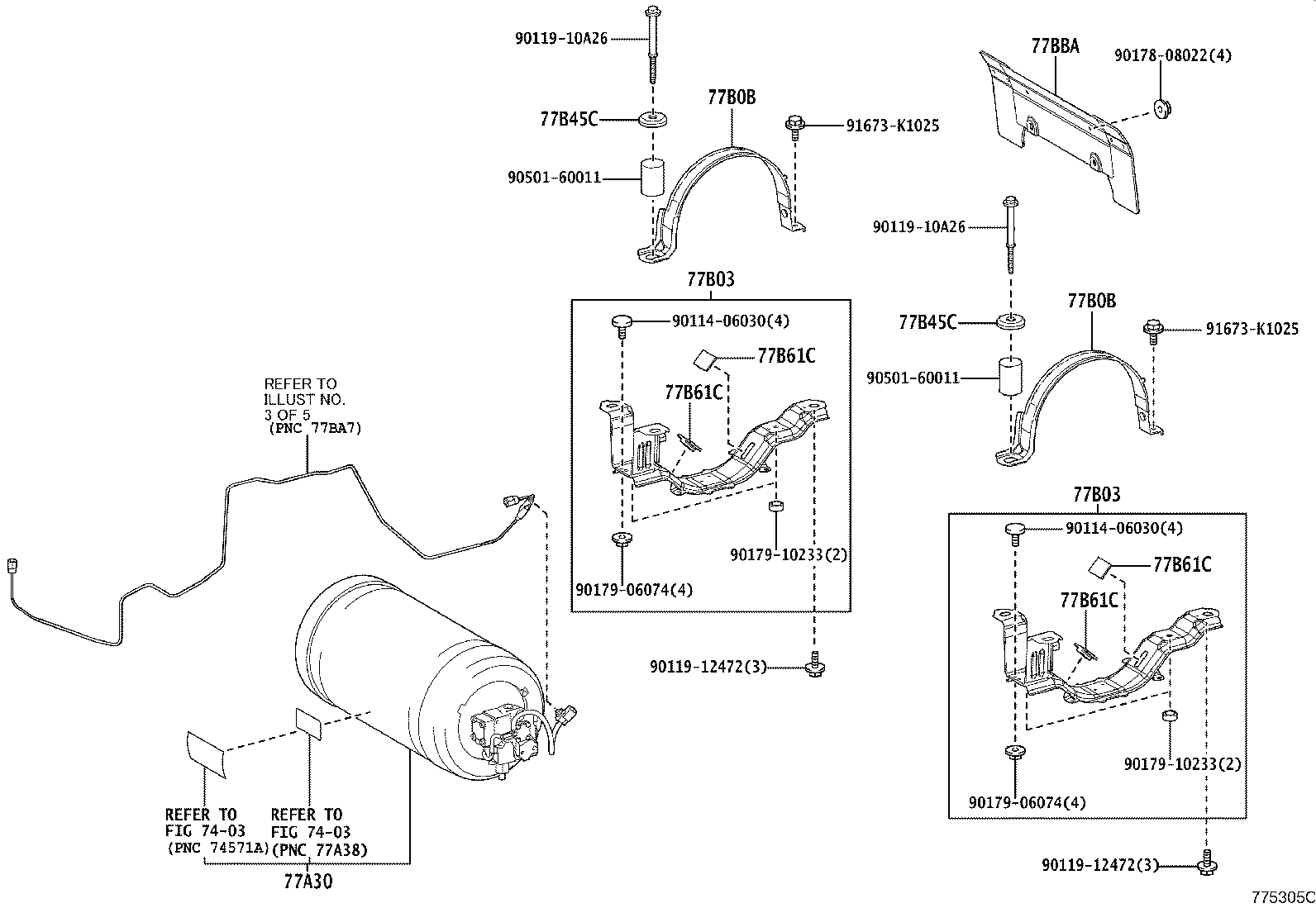

| 77B03 | Frame Sub-assy, Hydrogen Tank, Rear |
| 77B03A | Frame Sub-assy, Hydrogen Tank, NO.2 RH |
| 77B04 | Frame Sub-assy, Hydrogen Tank, NO.2 LH |
| 77B05A | Frame Sub-assy, Hydrogen Tank, NO.3 |
| 77B08 | Band Sub-assy, Hydrogen Tank, NO.1 RH |
| 77B09 | Band Sub-assy, Hydrogen Tank, NO.1 LH |
| 77B0A | Band Sub-assy, Hydrogen Tank, NO.2 |
| 77B0B | Band Sub-assy, Hydrogen Tank, NO.3 |
| 77B0D | Tube Sub-assy, Hydrogen Supply, NO.1 |
| 77B0E | Tube Sub-assy, Hydrogen Supply, NO.2 |
| 77B0F | Tube Sub-assy, Hydrogen Supply, NO.3 |
| 77B0S | Bracket Sub-assy, Hydrogen Tank, Upper |
| 77B0T | Bracket Sub-assy, Hydrogen Tank, Lower |
| 77B45 | Cup, Hydrogen Tank Spring Bolt, Front |
| 77B45B | Cup, Hydrogen Tank Spring Bolt, NO.2 |
| 77B45C | Cup, Hydrogen Tank Spring Bolt, NO.3 |
| 77B61 | Seat, Hydrogen Tank Frame, Front |
| 77B61B | Seat, Hydrogen Tank Frame, NO.1 |
| 77B61C | Seat, Hydrogen Tank Frame, NO.2 |
| 77B61D | Seat, Hydrogen Tank Frame, NO.3 |

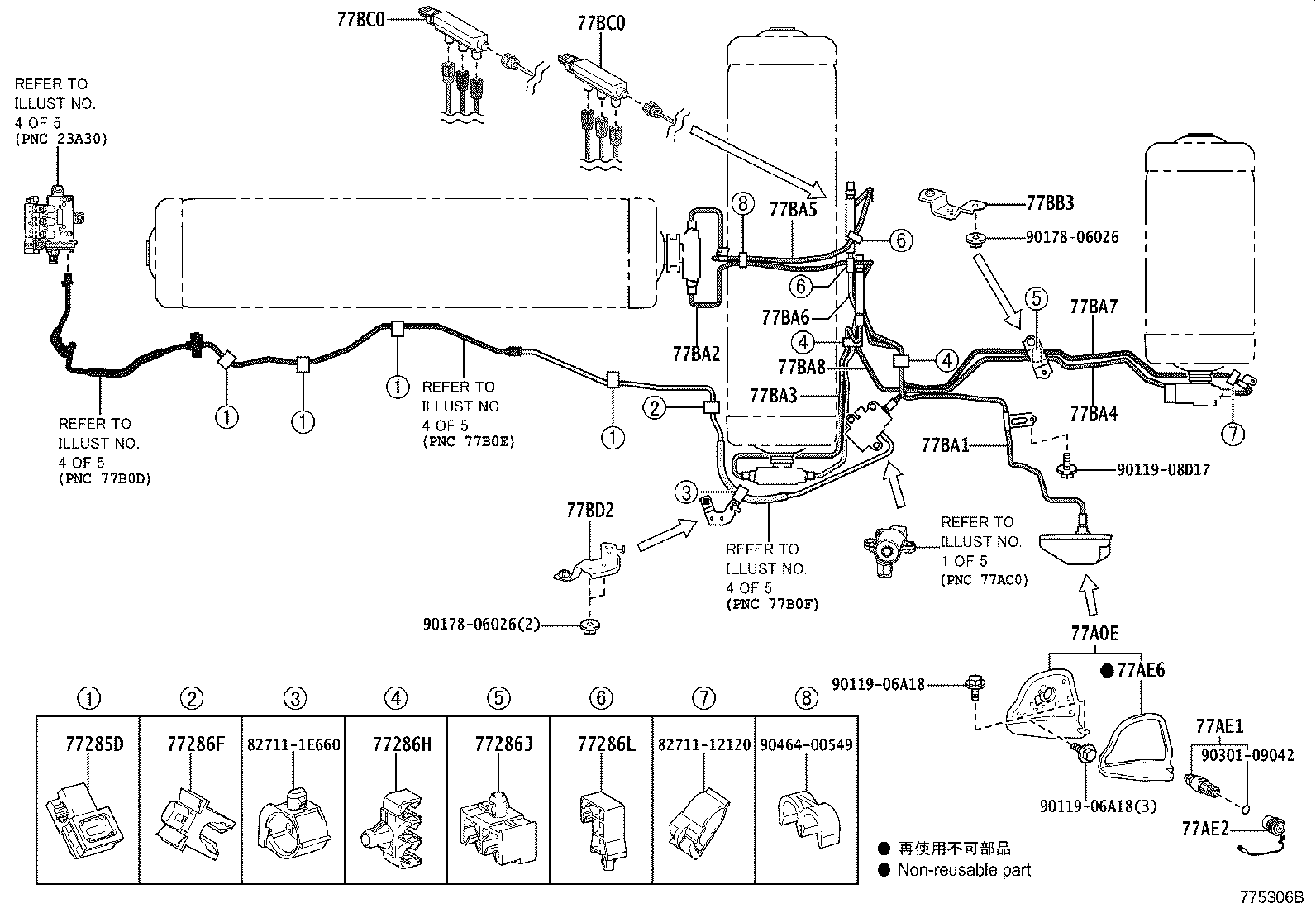

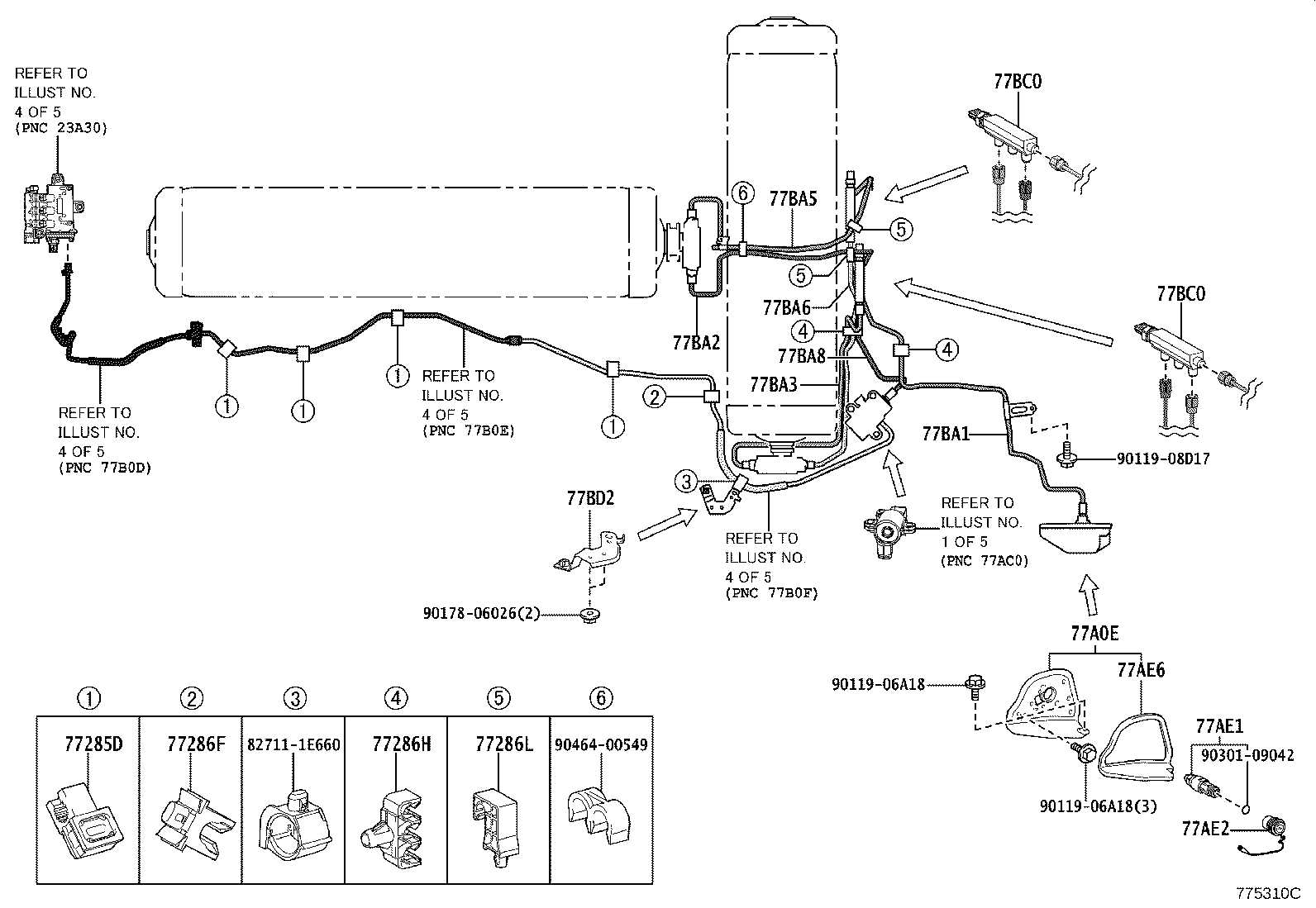

| 77BA1 | Tube, Hydrogen Tank, NO.1 |
| 77BA2 | Tube, Hydrogen Tank, NO.2 |
| 77BA3 | Tube, Hydrogen Tank, NO.3 |
| 77BA4 | Tube, Hydrogen Tank NO.4 |
| 77BA5 | Tube, Hydrogen Tank NO.5 |
| 77BA6 | Tube, Hydrogen Tank, NO.6 |
| 77BA7 | Tube, Hydrogen Tank, NO.7 |
| 77BA8 | Tube, Hydrogen Tank, NO.8 |
| 77BB3 | Bracket, Hydrogen Tank Tube Clamp |
| 77BB5 | Bracket, Hydrogen Tank, NO.1 |
| 77BB6 | Bracket, Hydrogen Tank, NO.2 |
| 77BBA | Plate, Hydrogen Tank Protector |
| 77BC0 | Joint Assy, Hydrogen Tank Tube |
| 77BD2 | Bracket, Hydrogen Supply Tube |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
