Toyota Mirai
2020-11 → present · chassis JPD20 · catalogue 28B520 · Europe
Supported model
Data version 2024-11

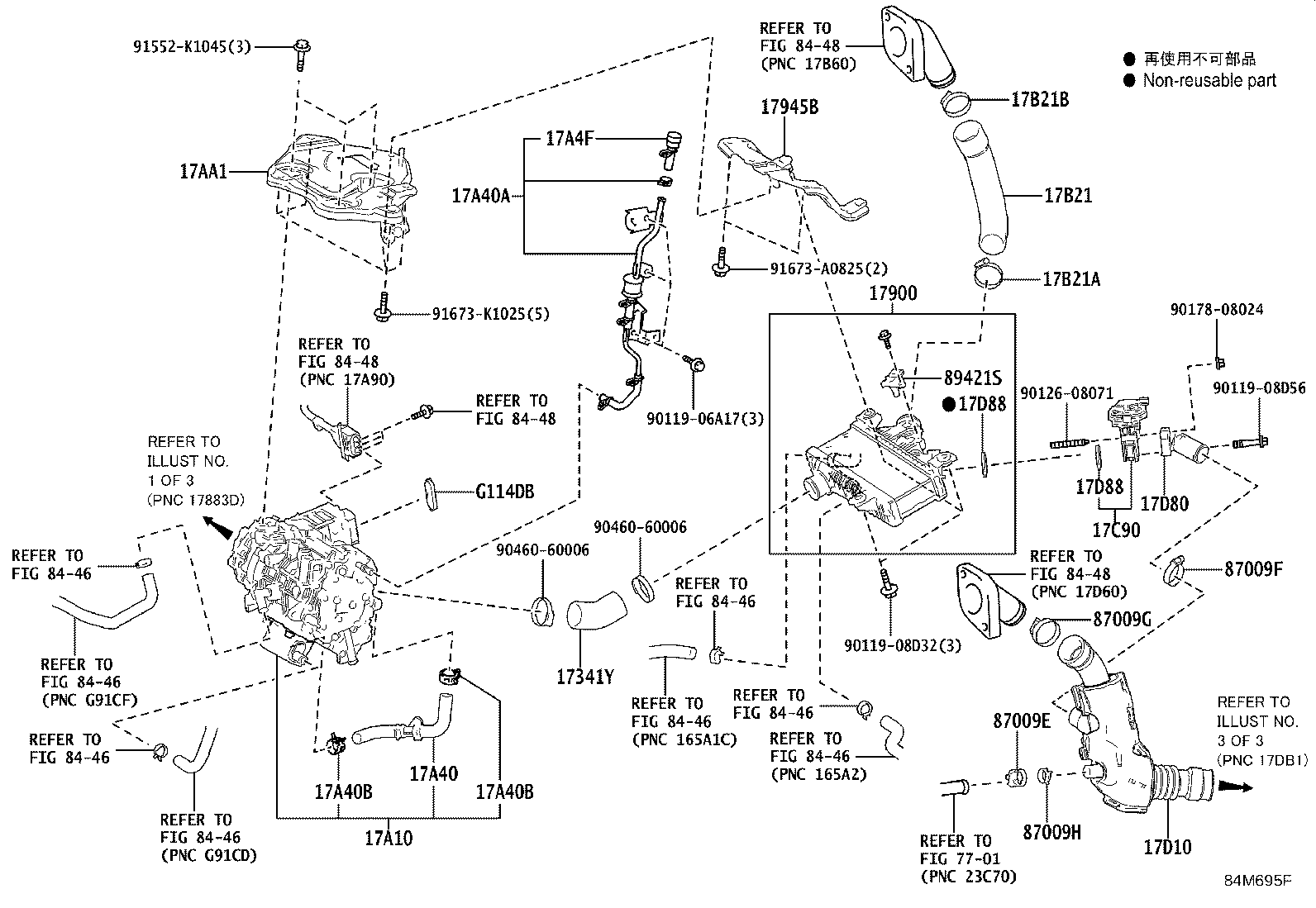

Fcev Intake & Exhaust
51 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 17341Y | Hose, Air |
| 17700Q | Cleaner Assy, Air W/Element |
| 17705A | Cap Sub-assy, Air Cleaner |
| 17710P | Cleaner Assy, Air W/O Element |
| 17751B | Inlet, Air Cleaner |
| 17769B | Support, Air Cleaner |
| 17769F | Support, Air Cleaner, NO.2 |
| 17769H | Support, Air Cleaner, NO.3 |
| 17771C | Bracket, Air Cleaner Pipe, NO.1 RH |
| 17801C | Element Sub-assy, Air Cleaner Filter |
| 17811 | Filter, Air Cleaner |
| 17813B | Prefilter |
| 17850A | Bracket Assy, Air Cleaner Support |
| 17880D | Hose Assy, Air Cleaner |
| 17880G | Clamp, NO.1(FOR AIR CLEANER HOSE ASSY) |
| 17880H | Clamp, NO.2(FOR AIR CLEANER HOSE ASSY) |
| 17883D | Hose, Air Cleaner, NO.3 |
| 17883E | Clamp, NO.1(FOR AIR CLEANER HOSE) |
| 17883F | Clamp, NO.2(FOR AIR CLEANER HOSE) |
| 17890A | Hose Assy, Air Cleaner, NO.2 |
| 17900 | Intercooler Assy W/Sensor |
| 17945B | Bracket, Intercooler Support |
| 17A10 | Compressor Assy, FC Air W/Motor |
| 17A40 | Hose Assy, FC Air Comprsor Cooling Water W/Joint |
| 17A40A | Breather Assy, FC Air Compressor |
| 17A40B | Clip(FOR FC AIR COMPRSOR COOLING WATER HOSE) |
| 17A4F | Breather, FC Air Compressor |
| 17AA1 | Bracket, FC Air Compressor |
| 17B21 | Hose, FC Stack Air Inlet |
| 17B21A | Clamp, NO.1(FOR FC STACK AIR INLET HOSE) |
| 17B21B | Clamp, NO.2(FOR FC STACK AIR INLET HOSE) |
| 17C90 | Valve Assy, FC Air By-pass |
| 17D10 | Hose Assy, FC Stack Air Outlet |
| 17D80 | Pipe Assy, FC Air By-pass Valve |
| 17D88 | Gasket, FC Air By-pass Valve Pipe |

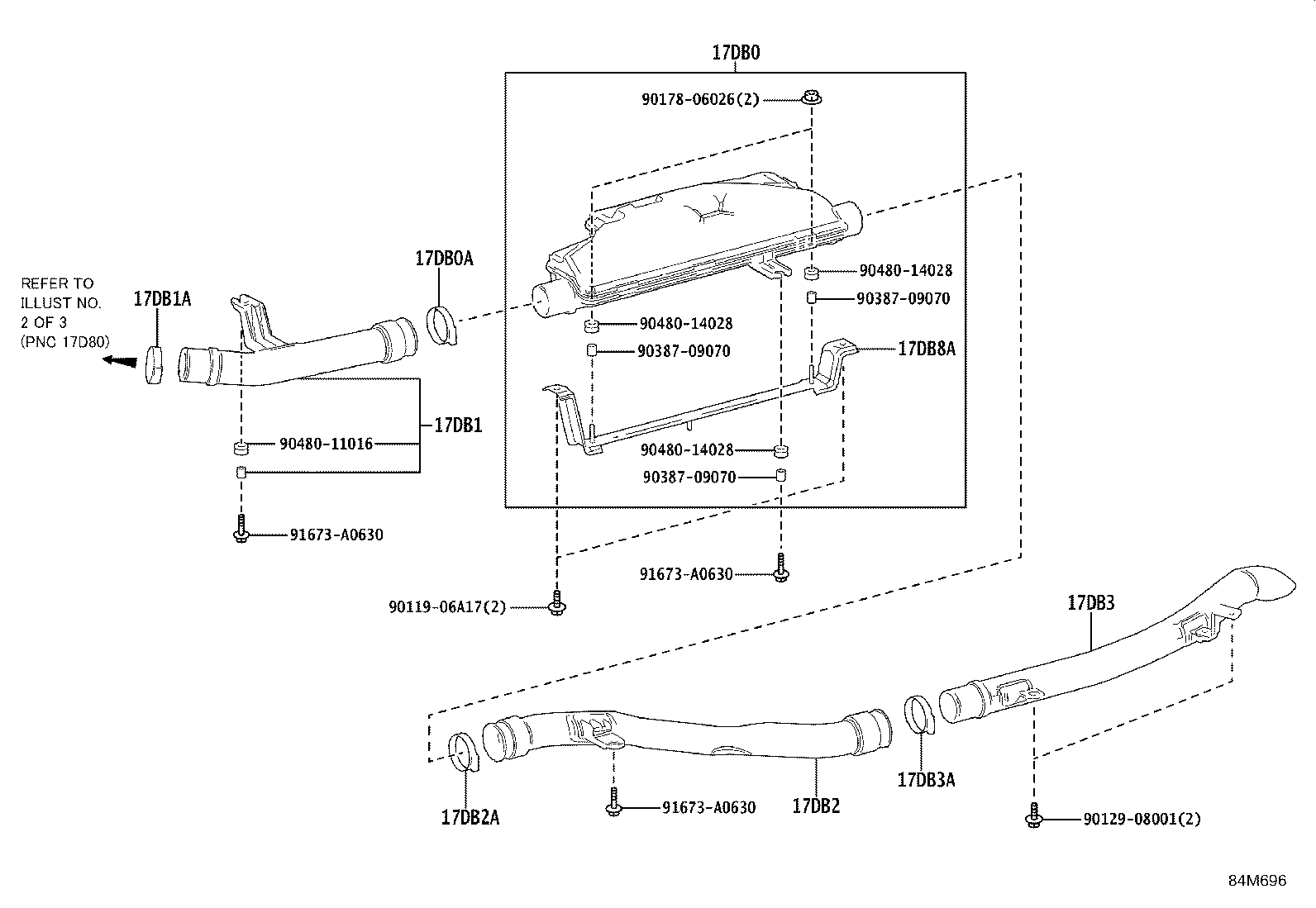

| 17DB0 | Pipe Assy, FC Exhaust Tail |
| 17DB0A | Clamp(FOR FC EXHAUST TAILPIPE ASSY) |
| 17DB1 | Pipe, FC Exhaust, NO.1 |
| 17DB1A | Clamp(FOR FC EXHAUST PIPE NO.1) |
| 17DB2 | Pipe, FC Exhaust, NO.2 |
| 17DB2A | Clamp(FOR FC EXHAUST PIPE NO.2) |
| 17DB3 | Pipe, FC Exhaust, NO.3 |
| 17DB3A | Clamp(FOR FC EXHAUST PIPE NO.3) |
| 17DB8A | Bracket, FC Exhaust Tailpipe |
| 22204B | Meter Sub-assy, Intake Air Flow |
| 87009E | Hose Set, Water |
| 87009F | Clamp, NO.1(FOR WATER HOSE SET) |
| 87009G | Clamp, NO.2(FOR WATER HOSE SET) |
| 87009H | Clip(FOR WATER HOSE SET) |
| 89421S | Sensor Assy, Vaccum |
| G114DB | Cap, Motor Cable Terminal |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
