Toyota Mirai
2020-11 → present · chassis JPD20 · catalogue 28B520 · Europe
Supported model
Data version 2024-11
Fcev Stack & Converter

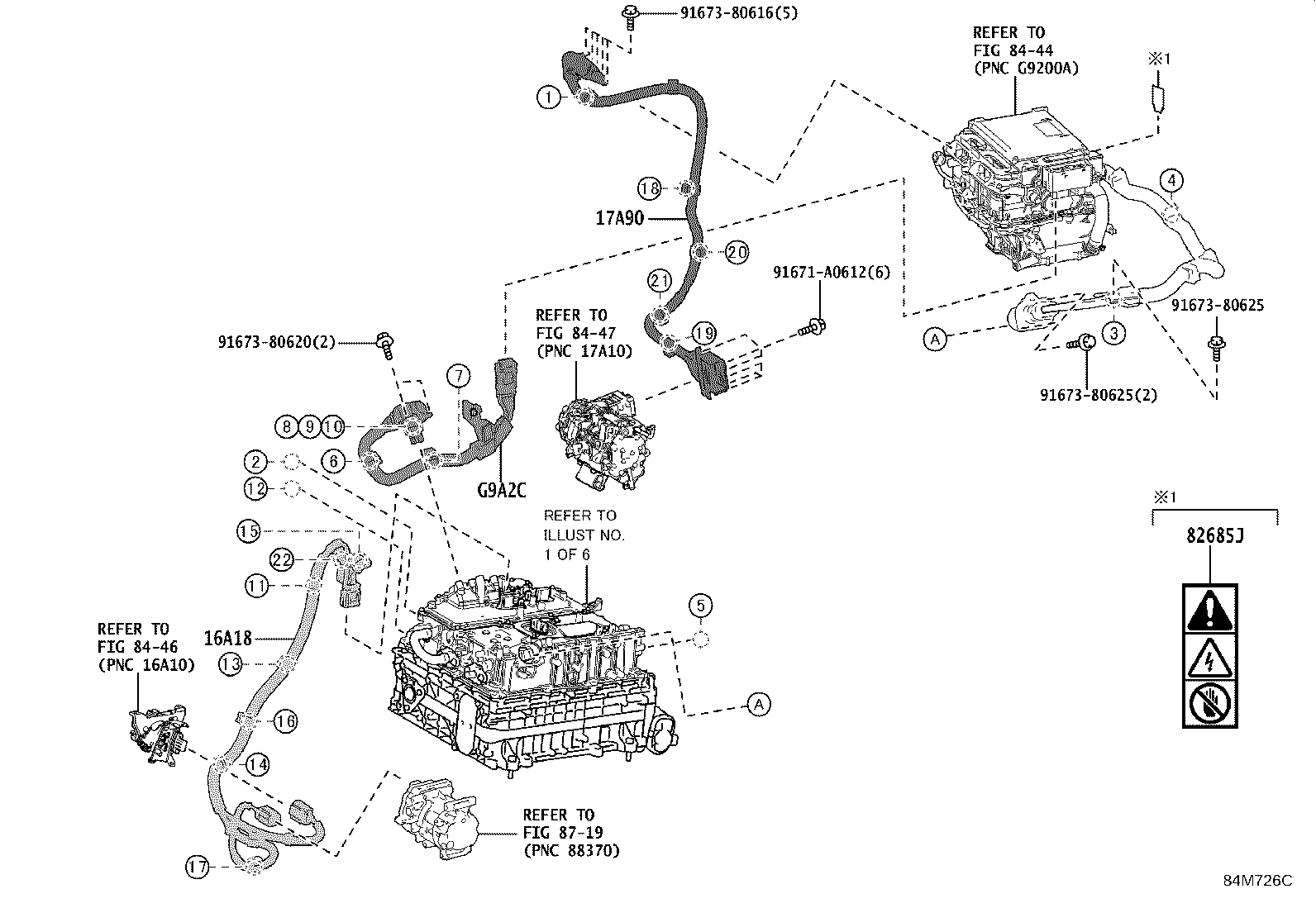

123 part groups · 10 illustrations
Part groups

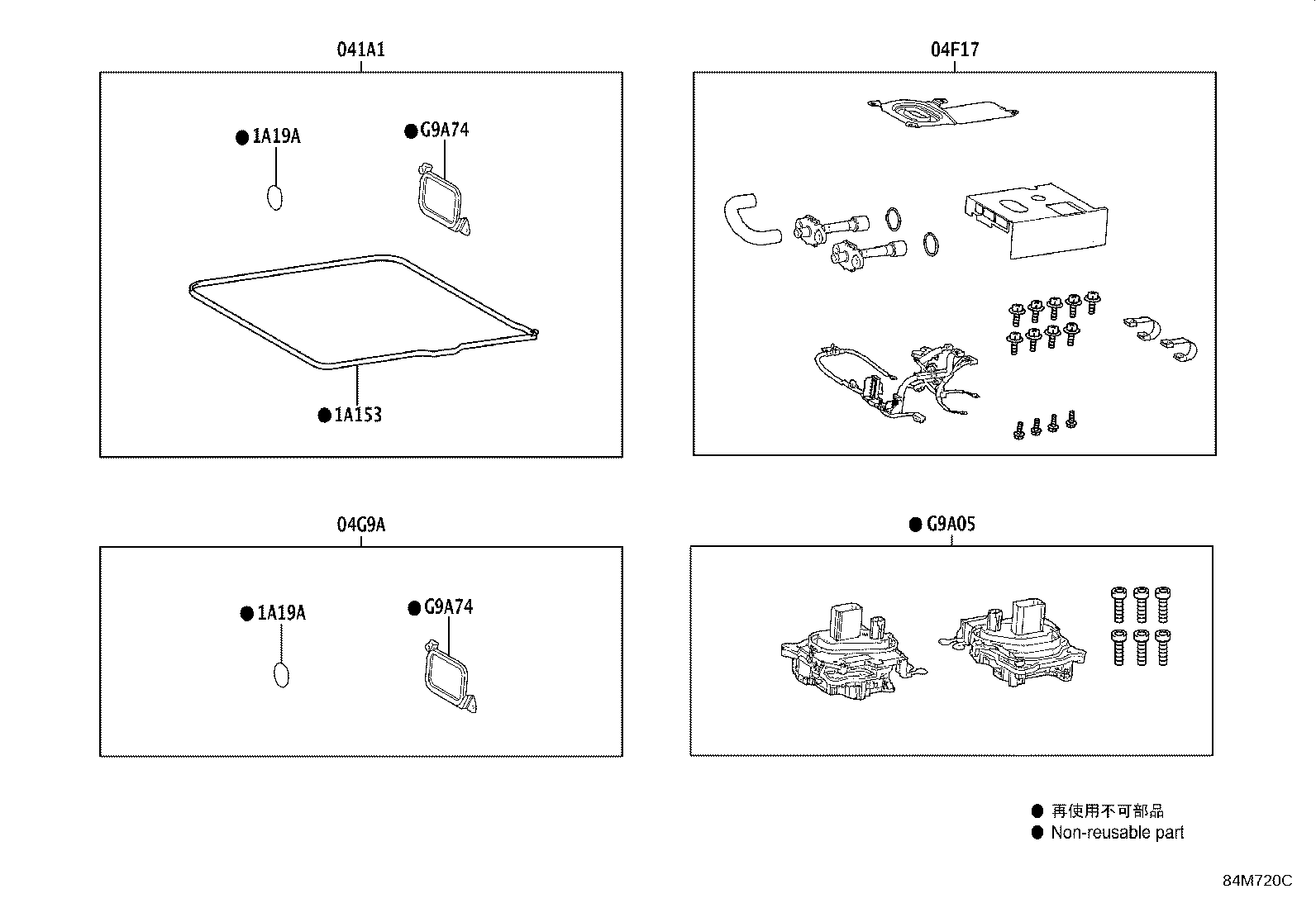

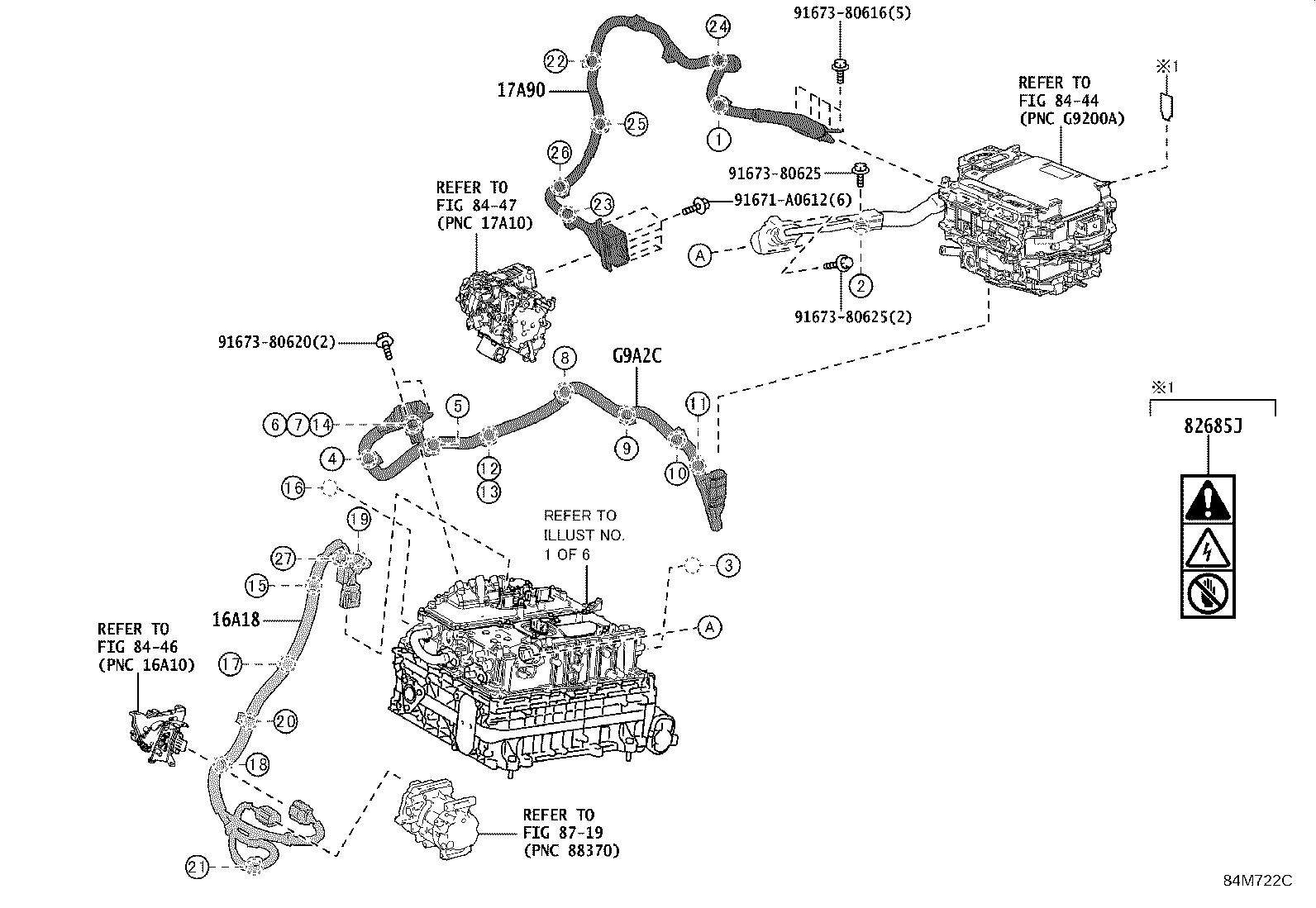

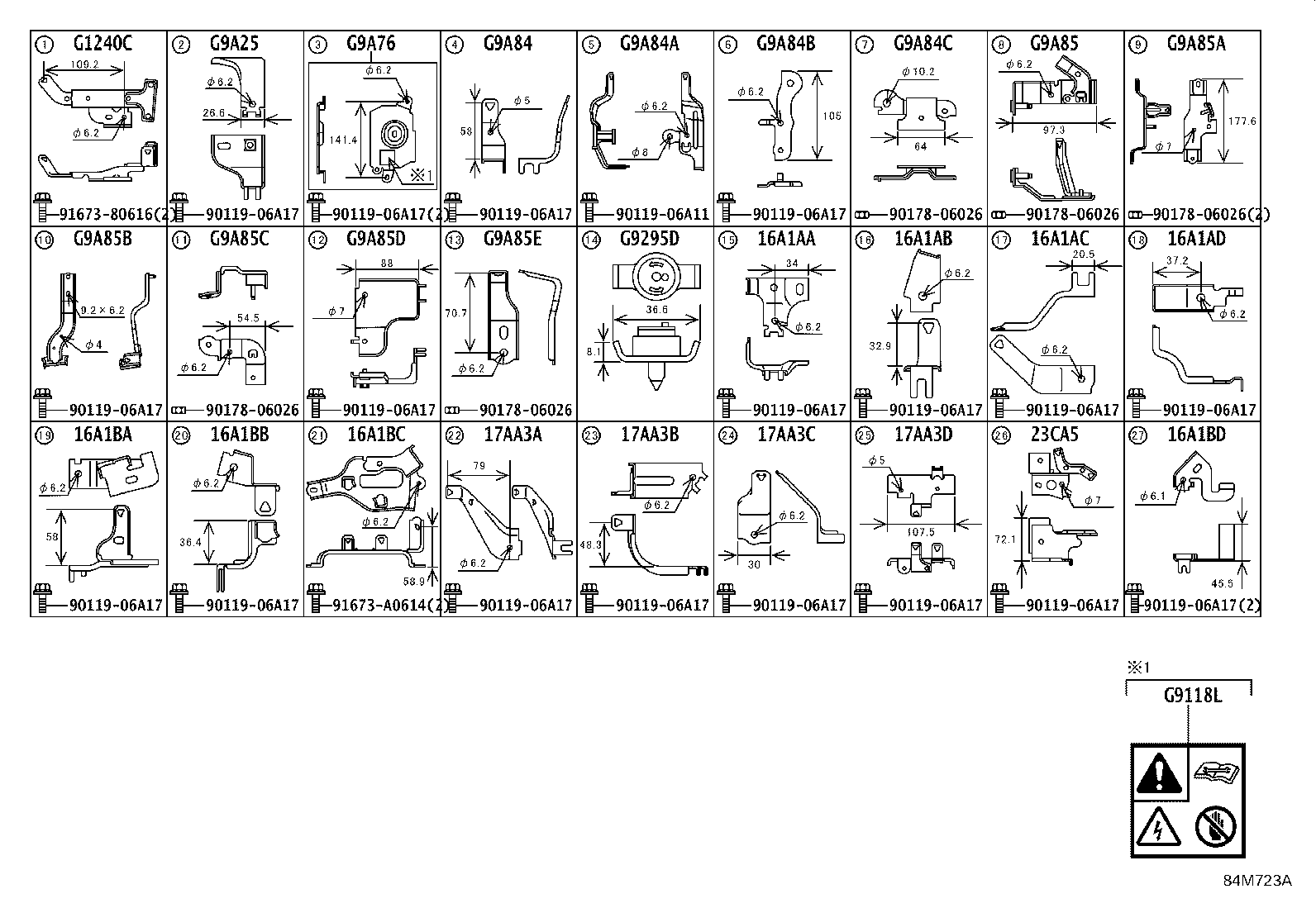

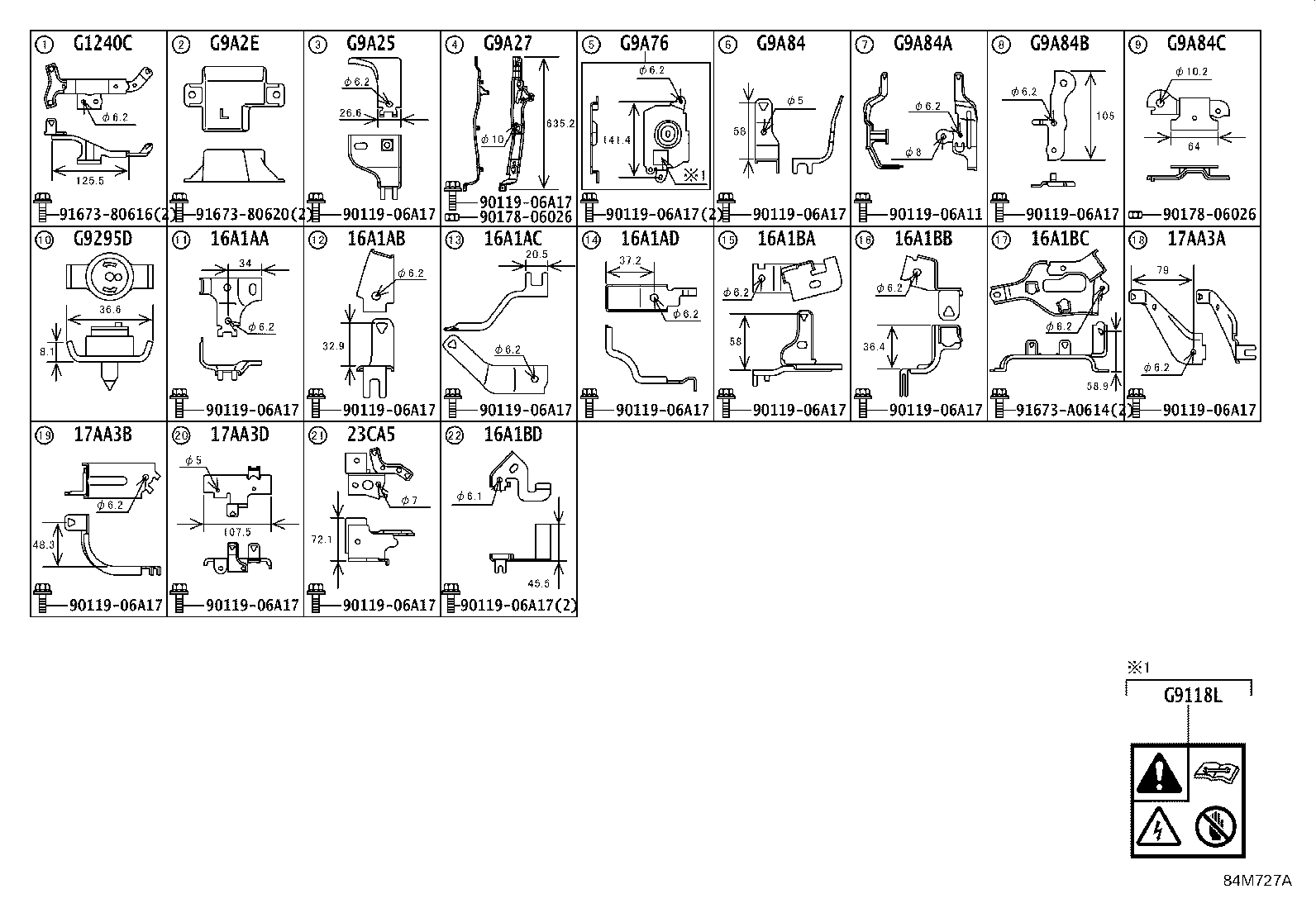

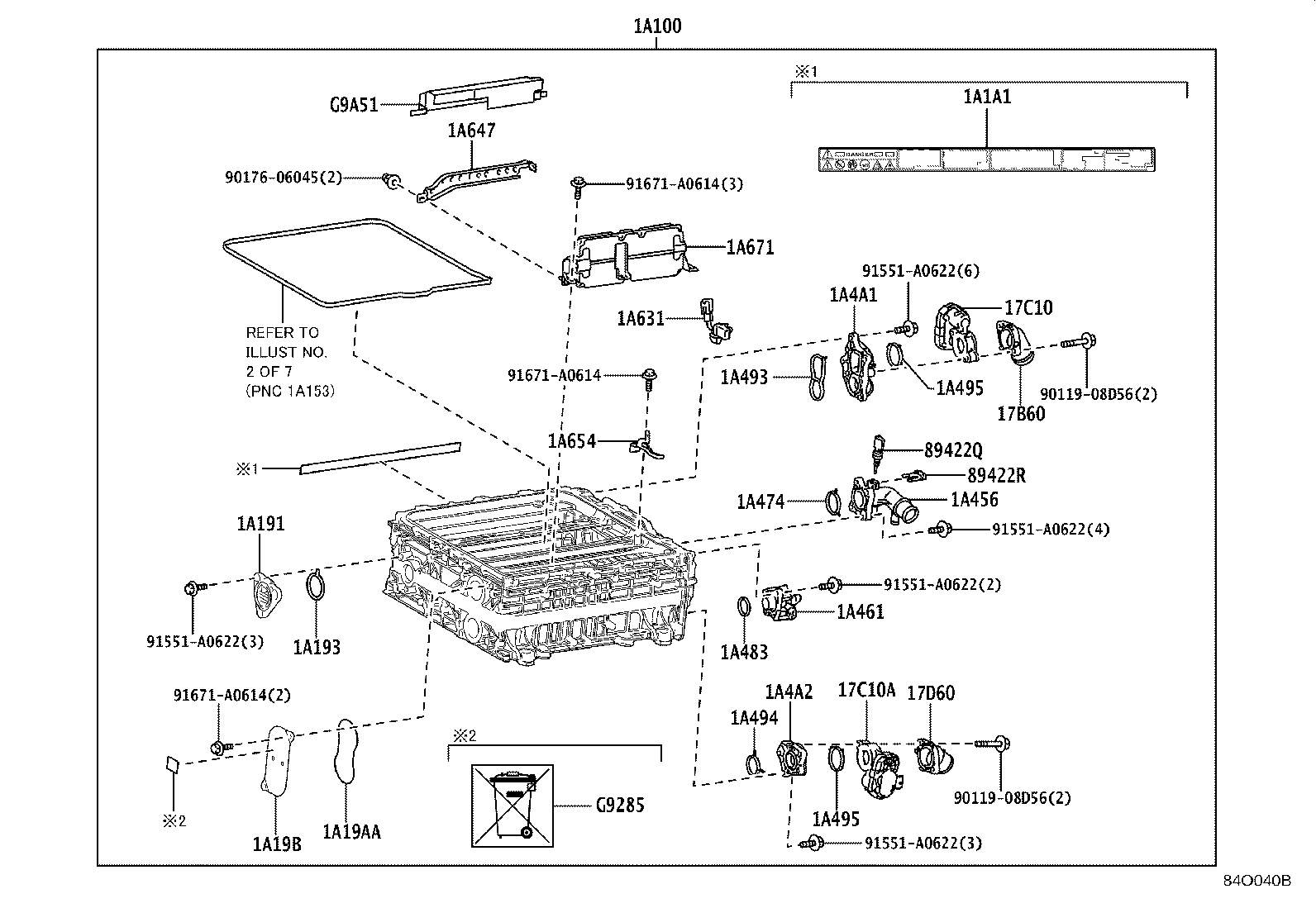

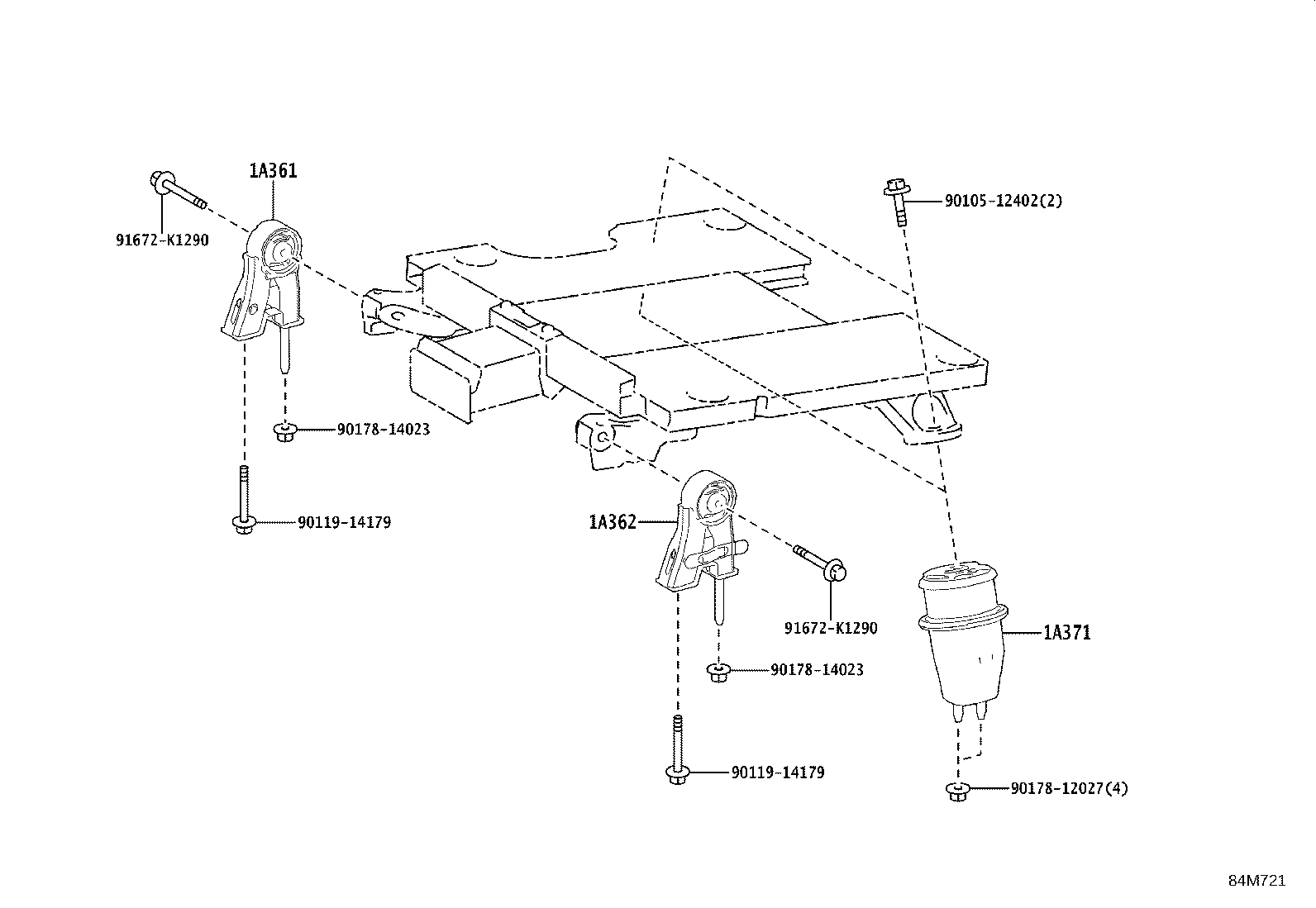

| PNC | Description |
|---|---|
| 041A1 | Stack Kit, FC |
| 04F17 | Transistor Kit, FC Converter Power Module |
| 04G9A | Converter Kit, FC |
| 11290 | Plate Assy, FC Stack Name |
| 16A18 | Cable, FC Cooling Water Pump |
| 16A1AA | Bracket, FC Water & Hydrogen Pump Cable, NO.1 |
| 16A1AB | Bracket, FC Water & Hydrogen Pump Cable, NO.2 |
| 16A1AC | Bracket, FC Water & Hydrogen Pump Cable, NO.3 |
| 16A1AD | Bracket, FC Water & Hydrogen Pump Cable, NO.4 |
| 16A1BA | Bracket, FC Cooling Water Pump Cable, NO.1 |
| 16A1BB | Bracket, FC Cooling Water Pump Cable, NO.2 |
| 16A1BC | Bracket, FC Cooling Water Pump Cable, NO.3 |
| 16A1BD | Bracket, FC Cooling Water Pump Cable, NO.4 |
| 17A90 | Cable Assy, FC Air Compressor Motor |
| 17AA3A | Bracket, FC Air Compressor Cable, NO.1 |
| 17AA3B | Bracket, FC Air Compressor Cable, NO.2 |
| 17AA3C | Bracket, FC Air Compressor Cable, NO.3 |
| 17AA3D | Bracket, FC Air Compressor Cable, NO.4 |
| 17B60 | Pipe Assy, FC Stack Air Inlet |
| 17C10 | Regulator Assy, FC Air Pressure |
| 17C10A | Regulator Assy, FC Air Pressure, NO.2 |
| 17D60 | Pipe Assy, FC Stack Air Outlet |
| 1A100 | Stack Assy, FC |
| 1A153 | Gasket, FC Stack Case, Upper |
| 1A191 | Cover, FC Stack Ventilation |
| 1A193 | Gasket, FC Stack Ventilation |
| 1A19A | Plug, FC Stack Case, NO.1 |
| 1A19AA | Plug, FC Stack Case, NO.2 |
| 1A19AB | Plug, FC Stack Case, NO.3 |
| 1A19B | Cover, FC Stack Case Plug |
| 1A1A1 | Label, FC Stack Caution, NO.1 |
| 1A361 | Insulator, FC Mounting, Front RH |
| 1A362 | Insulator, FC Mounting, Front LH |
| 1A371 | Insulator, FC Mounting, Rear |
| 1A456 | Outlet, FC Stack Water |
| 1A461 | Inlet, FC Stack Hydrogen |
| 1A474 | Gasket, FC Stack Water Outlet, NO.2 |
| 1A483 | Gasket, FC Stack Hydrogen Inlet, NO.2 |
| 1A493 | Gasket, FC Stack Air Inlet, NO.2 |
| 1A494 | Gasket, FC Stack Air Outlet, NO.2 |
| 1A495 | Gasket, FC Stack Air, NO.5 |
| 1A4A1 | Inlet, FC Stack Air And Water |
| 1A4A2 | Outlet, FC Stack Air |
| 1A511 | Relay, FC Stack Main |
| 1A631 | Wire, FC Stack Monitor |
| 1A647 | Protector, FC Stack Wiring Harness |
| 1A654 | Bracket, FC Stack Monitor Wire |
| 1A671 | Sensor, FC Stack Voltage |
| 1A900 | Frame Assy, FC Stack |
| 1A906 | Cover Sub-assy, FC Stack |
| 1A911 | Bracket, FC Stack Cover |
| 1A913 | Bracket, FC Mounting, Front RH |
| 1A914 | Bracket, FC Mounting, Front LH |
| 1A915 | Bracket, FC Mounting, Rear RH |
| 1A916 | Bracket, FC Mounting, Rear LH |
| 1A917 | Bracket, FC Stack Frame Support, RH |
| 1A918 | Bracket, FC Stack Frame Support, LH |
| 1A919 | Bracket, FC Stack Frame Support, Front |
| 1A941 | Cover, FC Stack Frame, NO.1 |
| 1A942 | Cover, FC Stack Frame, NO.2 |
| 1A943 | Cover, FC Stack Frame, NO.3 |
| 23CA5 | Bracket, Hydrogen Pump Cable |
| 82685J | Plate, Caution |
| 86210H | Fuse, High Voltage |
| 89422Q | Sensor, Water Temperature |
| 89422R | Clip, Water Temperature Sensor |
| 898B1 | Computer, FC DC Converter Control |
| F17C6 | Transistor, FC Converter Power Module |
| F1901A | Wire Sub-assy, Computer |
| G1240C | Bracket Assy, Inverter Motor Cable |

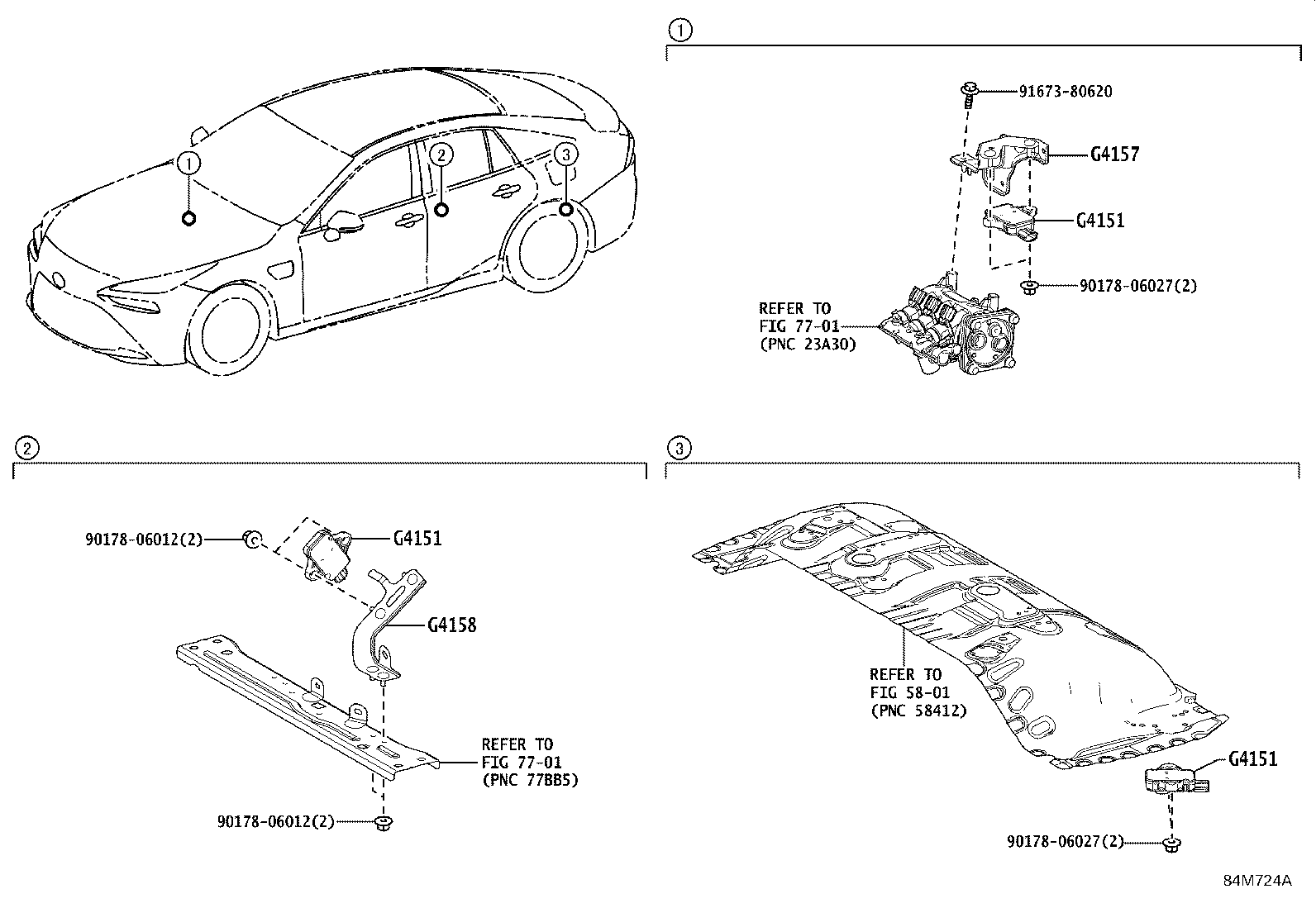

| G4151 | Detector, Hydrogen |
| G4157 | Bracket, Hydrogen Detector, NO.1 |
| G4158 | Bracket, Hydrogen Detector, NO.2 |
| G9118J | Label, Unit Controller Caution, NO.1 |
| G9118K | Label, Unit Controller Caution, NO.2 |
| G9118L | Label, Unit Controller Caution, NO.3 |
| G9285 | Label, FC Stack Information, NO.1 |
| G9295D | Striker, Battery Cover Lock |
| G9A02 | Terminal Sub-assy, FC Converter Power Outlet |
| G9A03 | Wire Sub-assy, FC Converter Power Outlet |
| G9A05 | Inverter Set, FC Water & Hydrogen Pump |

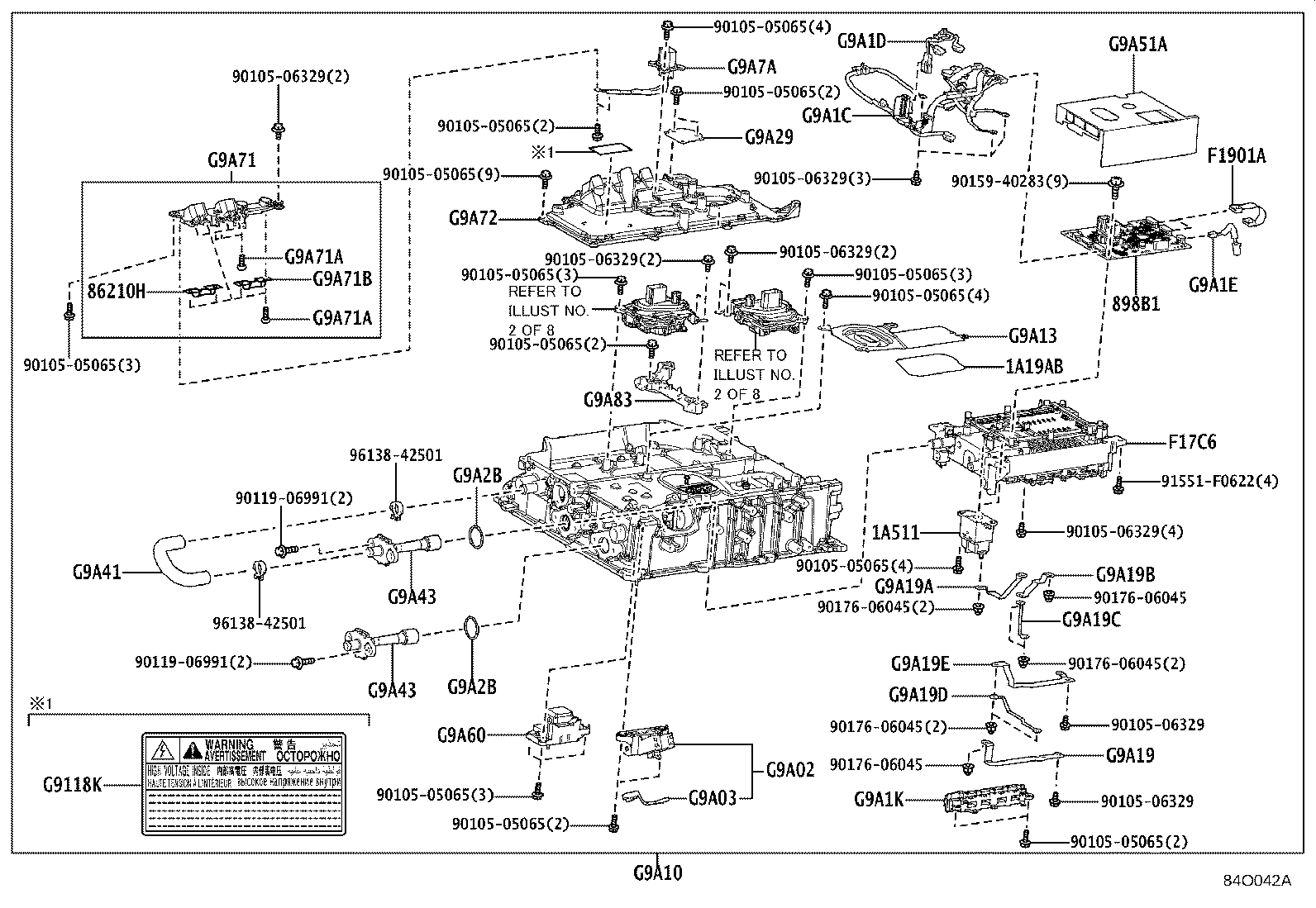

| G9A10 | Converter Assy, FC |
| G9A13 | Cover, FC Converter Signal Connector |
| G9A19 | Plate, FC Converter Bus-bar, NO.1 |
| G9A19A | Plate, FC Converter Bus-bar, NO.2 |
| G9A19B | Plate, FC Converter Bus-bar, NO.3 |
| G9A19C | Plate, FC Converter Bus-bar, NO.4 |
| G9A19D | Plate, FC Converter Bus-bar, NO.5 |
| G9A19E | Plate, FC Converter Bus-bar, NO.6 |
| G9A1C | Wire, FC Converter, NO.1 |
| G9A1D | Wire, FC Converter, NO.2 |
| G9A1E | Wire, FC Converter, NO.3 |
| G9A1K | Sensor, FC Converter Current |
| G9A25 | Bracket, FC Converter Power Outlet |
| G9A27 | Bracket, FC Converter Power Outlet LH Steering |
| G9A28 | Cover, FC Converter Service Hole, Front |
| G9A29 | Cover, FC Converter Service Hole, Rear |
| G9A2B | Gasket, FC Converter, Rear |
| G9A2C | Cable, FC Junction |
| G9A2E | Spacer, FC Converter |
| G9A41 | Hose, FC Converter Cooling |
| G9A43 | Pipe, FC Converter Cooling |
| G9A51 | Sheet, FC Converter |
| G9A51A | Sheet, FC Converter, NO.2 |
| G9A60 | Junction Assy, FC Precharge |
| G9A71 | Terminal, FC Inverter Input |
| G9A71A | Terminal, Female |
| G9A71B | Fuse, High Voltage |
| G9A72 | Cover, FC Inverter Input Junction |
| G9A74 | Cover, FC Converter Vent |
| G9A76 | Plate, FC Converter Support |
| G9A7A | Cable, Air Conditioner Compressor |
| G9A83 | Terminal, FC Water & Hydrogen Pump Inverter |
| G9A84 | Bracket, FC Junction Cable, NO.1 |
| G9A84A | Bracket, FC Junction Cable, NO.2 |
| G9A84B | Bracket, FC Junction Cable, NO.3 |
| G9A84C | Bracket, FC Junction Cable, NO.4 |
| G9A85 | Bracket, FC Junction Cable RH Steering, NO.1 |
| G9A85A | Bracket, FC Junction Cable RH Steering, NO.2 |
| G9A85B | Bracket, FC Junction Cable RH Steering, NO.3 |
| G9A85C | Bracket, FC Junction Cable RH Steering, NO.4 |
| G9A85D | Bracket, FC Junction Cable RH Steering, NO.5 |
| G9A85E | Bracket, FC Junction Cable RH Steering, NO.6 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
