Toyota Supra
1993-05 → 1996-05 · chassis JZA80 · catalogue 291230 · Europe
Discontinued model
Data version 1997-02

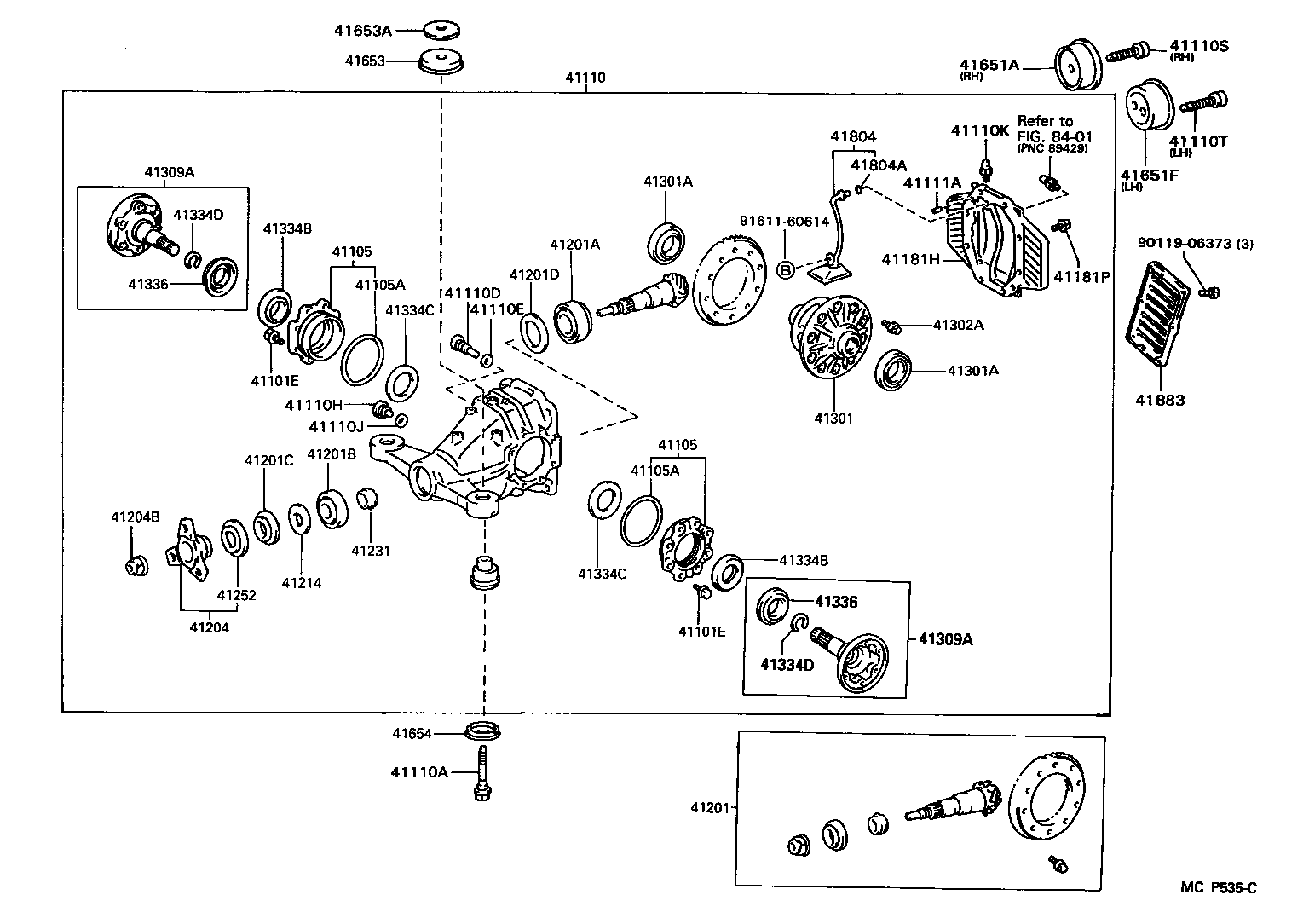

Rear Axle Housing & Differential
75 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 41101E | Bolt (FOR REAR DIFFERENTIAL CARRIER) |
| 41105 | Retainer Sub-assy, Rear Differential Carrier |
| 41105A | Ring, O (FOR REAR DIFFERENTIAL CARRIER RETAINER) |
| 41110 | Carrier Assy, Differential, Rear |
| 41110A | Bolt, NO.1 (FOR REAR DIFFERENTIAL CARRIER SET) |
| 41110D | Plug (FOR REAR DIFFERENTIAL DRAIN) |
| 41110E | Gasket (FOR REAR DIFFERENTIAL DRAIN PLUG) |
| 41110H | Plug (FOR REAR DIFFERENTIAL FILLER) |
| 41110J | Gasket (FOR REAR DIFFERENTIAL FILLER PLUG) |
| 41110K | Plug, Breather (FOR REAR DIFFERENTIAL) |
| 41110S | Bolt, NO.2 (FOR REAR DIFFERENTIAL CARRIER SET) |
| 41110T | Bolt, NO.3 (FOR REAR DIFFERENTIAL CARRIER SET) |
| 41111A | Pin, Straight (FOR REAR DIFFERENTIAL CARRIER) |
| 41181H | Cover, Rear Differential Carrier |
| 41181P | Bolt (FOR REAR DIFFERENTIAL CARRIER COVER SETTING) |
| 41183 | Deflector, Rear Differential Breather Plug Oil |
| 41201 | Final Gear Kit, Differential, Rear |
| 41201A | Bearing (FOR REAR DRIVE PINION REAR) |
| 41201B | Bearing (FOR REAR DRIVE PINION FRONT) |
| 41201C | Seal, Oil (FOR REAR DIFFERENTIAL CARRIER) |
| 41201D | Washer, Plate (FOR REAR DIFFERENTIAL DRIVE PINION) |
| 41204 | Flange Sub-assy, Rear Drive Pinion Companion, Rear |
| 41204B | Nut (FOR REAR DRIVE PINION) |
| 41214 | Slinger, Rear Differential Drive Pinion Oil |
| 41231 | Spacer, Rear Differential Drive Pinion Bearing |
| 41252 | Deflector, Dust (FOR REAR DIFFERENTIAL) |
| 41301 | Case Sub-assy, Rear Differential |
| 41301A | Bearing(FOR REAR DIFFERENTIAL CASE) |
| 41302A | Bolt(FOR REAR DIFFERENTIAL CASE) |
| 41309A | Shaft Sub-assy, Rear Differential Side Gear |
| 41331 | Gear, Rear Differential Side |
| 41334B | Seal, Oil (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT) |
| 41334C | Washer, Plate (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT) |
| 41334D | Ring, Shaft Snap (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT) |
| 41336 | Cover, Dust(FOR REAR DIFFERENTIAL SIDE GEAR SHAFT) |
| 41341 | Pinion, Rear Differential |
| 41342 | Shaft, Rear Differential Pinion |
| 41343 | Pin, Rear Differential Pinion Shaft |
| 41351 | Washer, Rear Differential Pinion Thrust |
| 41361 | Washer, Rear Differential Side Gear Thrust, NO.1 |
| 41651A | Cushion, Rear Differential Mount, NO.2 |
| 41651F | Cushion, Rear Differential Moumt, NO.3 |
| 41653 | Stopper, Rear Differential Mount, Upper |
| 41653A | Washer, Plate (FOR REAR DIFFERENTIAL MOUNT STOPPER UPPER) |
| 41654 | Stopper, Rear Differential Mount, Lower |
| 41804 | Strainer Sub-assy, Rear Differential Oil |
| 41804A | Ring, O (FOR REAR DIFFERENTIAL OIL STRAINER) |

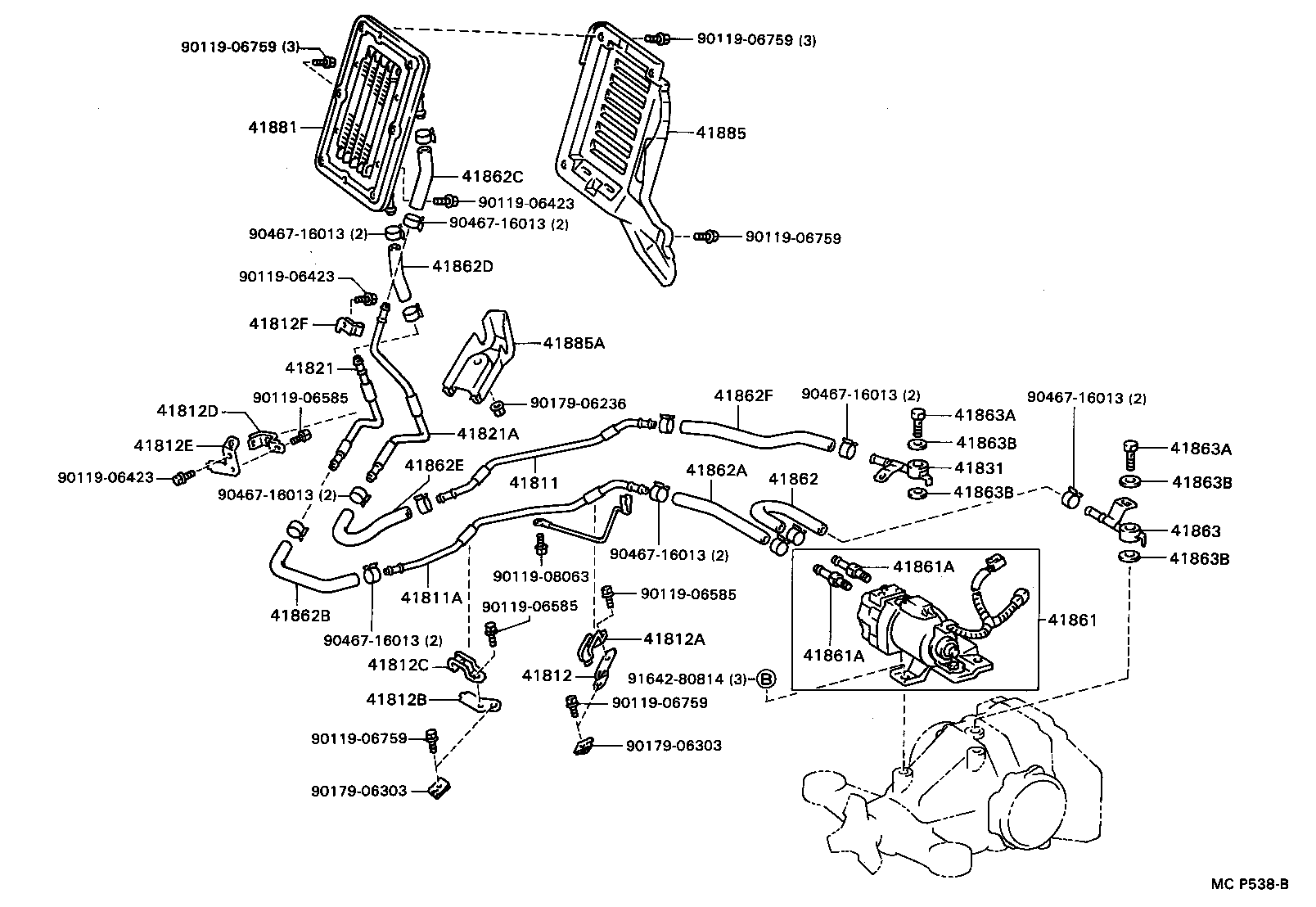

| 41811 | Tube, Rear Differential Oil Cooler, NO.1 |
| 41811A | Tube, Rear Differential Oil Cooler, NO.3 |
| 41812 | Clamp, Rear Differential Oil Cooler Tube, NO.1 |
| 41812A | Clamp, Rear Differential Oil Cooler Tube, NO.2 |
| 41812B | Clamp, Rear Differential Oil Cooler Tube, NO.3 |
| 41812C | Clamp, Rear Differential Oil Cooler Tube, NO.4 |
| 41812D | Clamp, Rear Differential Oil Cooler Tube, NO.5 |
| 41812E | Clamp, Rear Differential Oil Cooler Tube, NO.6 |
| 41812F | Clamp, Rear Differential Oil Cooler Tube, NO.7 |
| 41821 | Tube, Rear Differential Oil Cooler, NO.2 |
| 41821A | Tube, Rear Differential Oil Cooler, NO.4 |
| 41831 | Tube, Rear Differential Oil Cooler Outlet |
| 41861 | Pump, Rear Differential Oil Cooler |
| 41861A | Union (FOR REAR DIFFERENTIAL OIL COOLER PUMP) |
| 41862 | Hose, Rear Differential Oil Cooler, NO.1 |
| 41862A | Hose, Rear Differential Oil Cooler, NO.2 |
| 41862B | Hose, Rear Differential Oil Cooler, NO.3 |
| 41862C | Hose, Rear Differential Oil Cooler, NO.4 |
| 41862D | Hose, Rear Differential Oil Cooler, NO.5 |
| 41862E | Hose, Rear Differential Oil Cooler, NO.6 |
| 41862F | Hose, Rear Differential Oil Cooler, NO.7 |
| 41863 | Tube, Rear Differential Oil Cooler Inlet |
| 41863A | Bolt, Union (FOR REAR DIFFERENTIAL OIL COOLER TUBE) |
| 41863B | Gasket (FOR REAR DIFFERENTIAL OIL COOLER TUBE) |
| 41881 | Cooler, Rear Differential Oil |
| 41883 | Cover, Rear Differential Oil Cooler |
| 41885 | Protector, Rear Differential Oil Cooler, NO.1 |
| 41885A | Protector, Rear Differential Oil Cooler, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
