Toyota Supra
1993-05 → 1996-05 · chassis JZA80 · catalogue 291230 · Europe
Discontinued model
Data version 1997-02

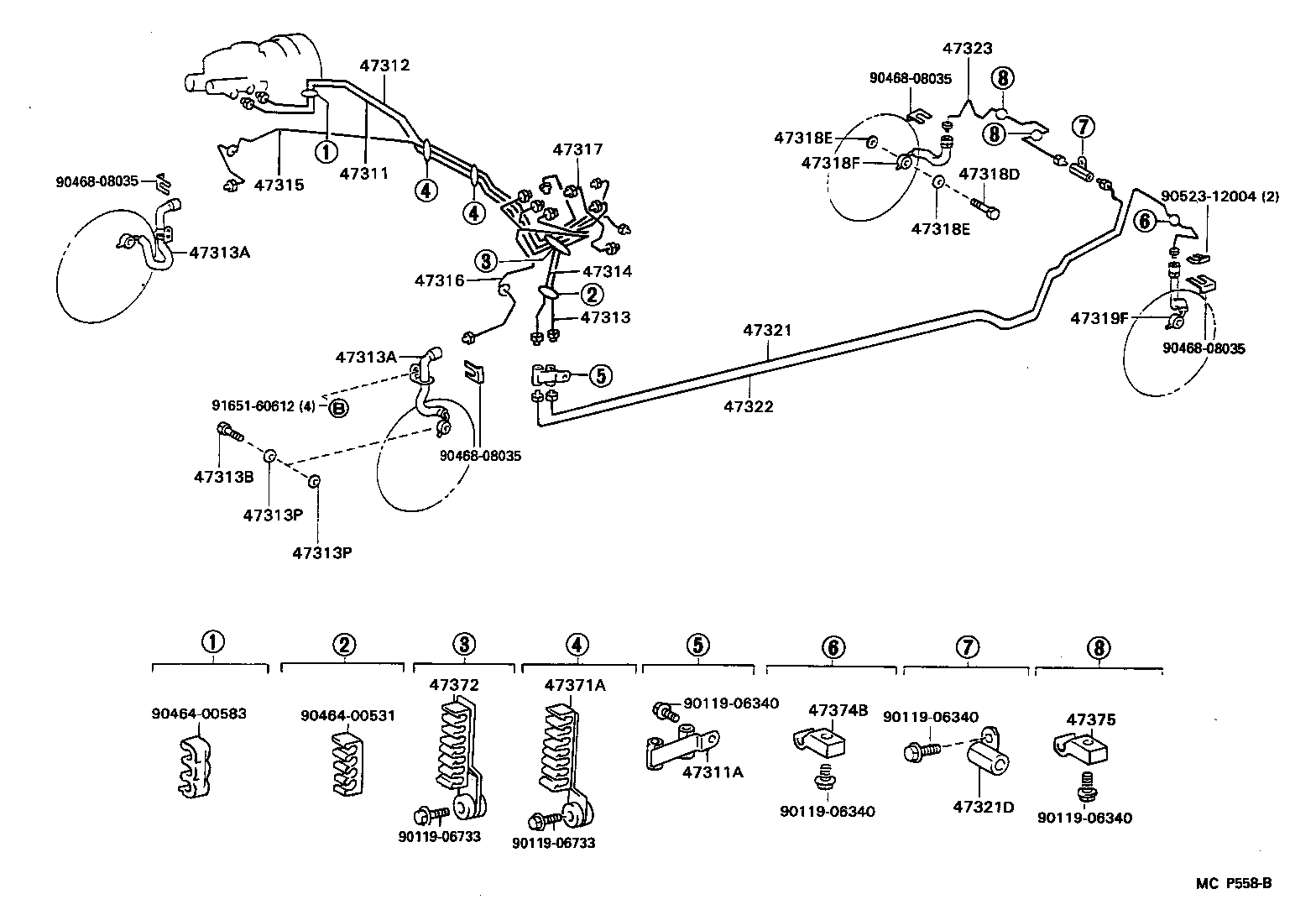

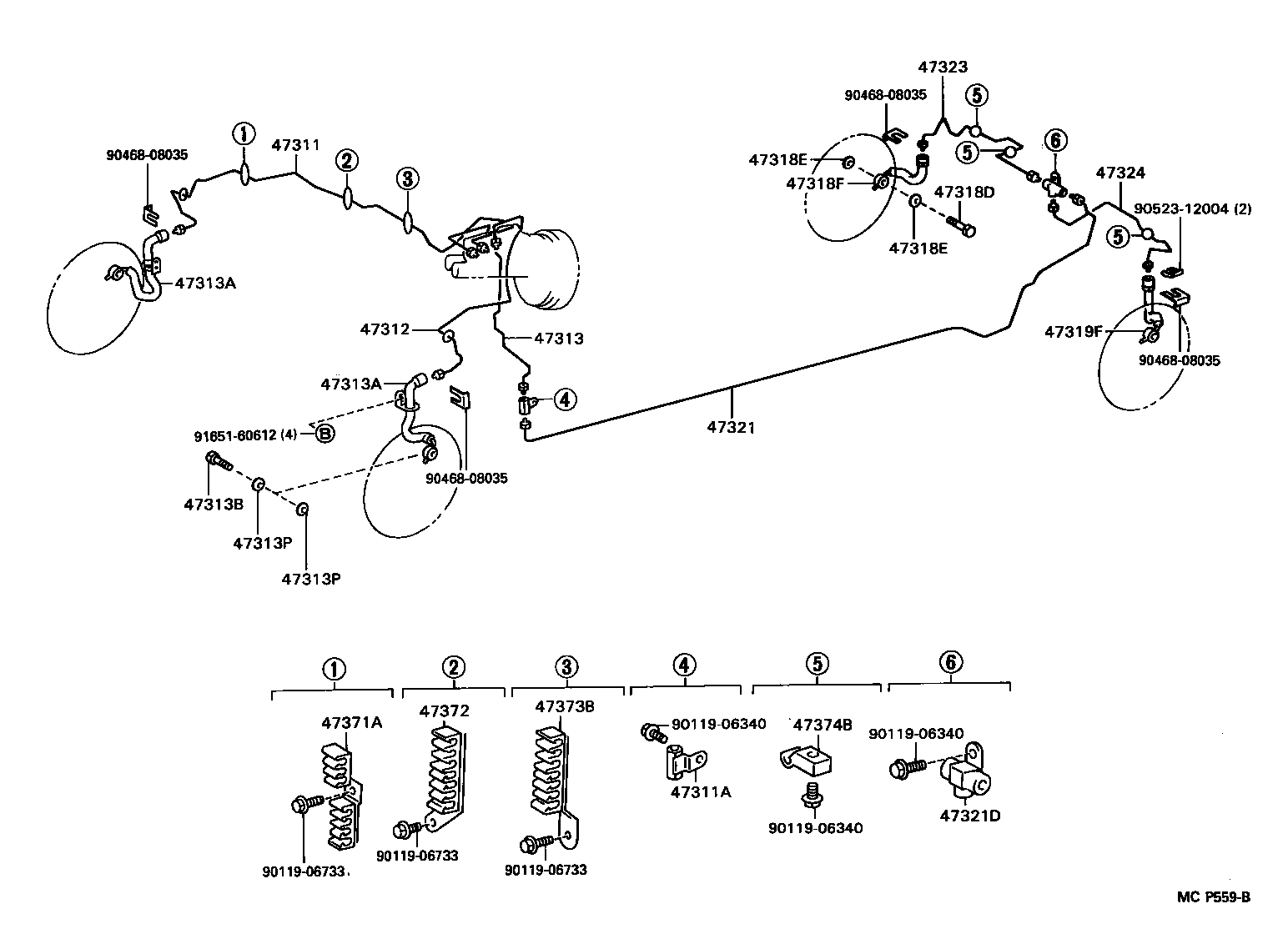

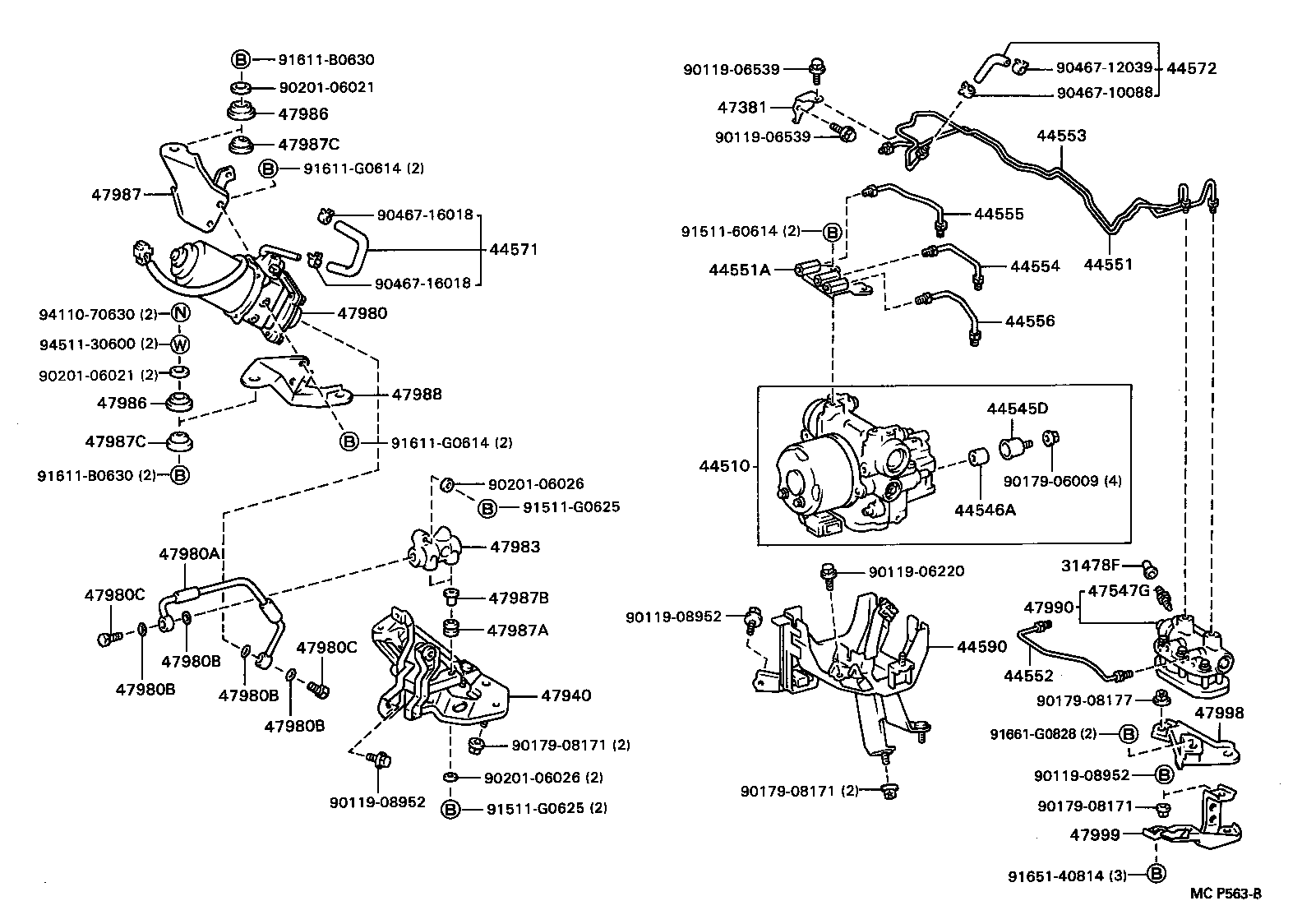

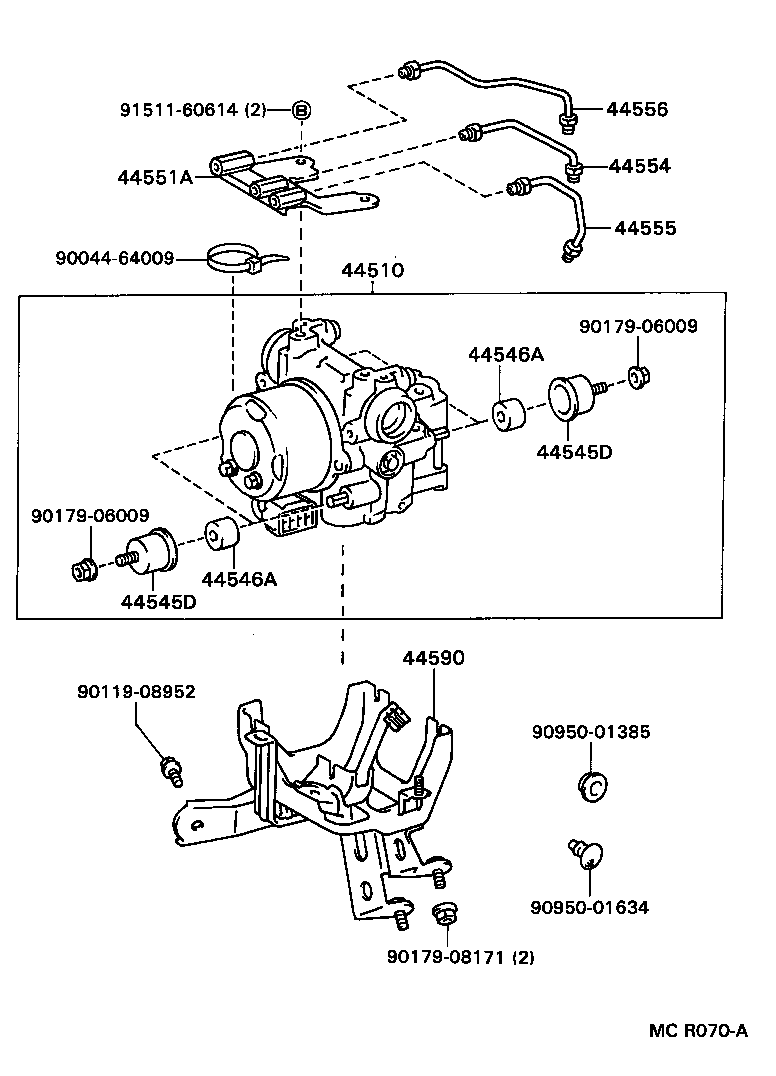

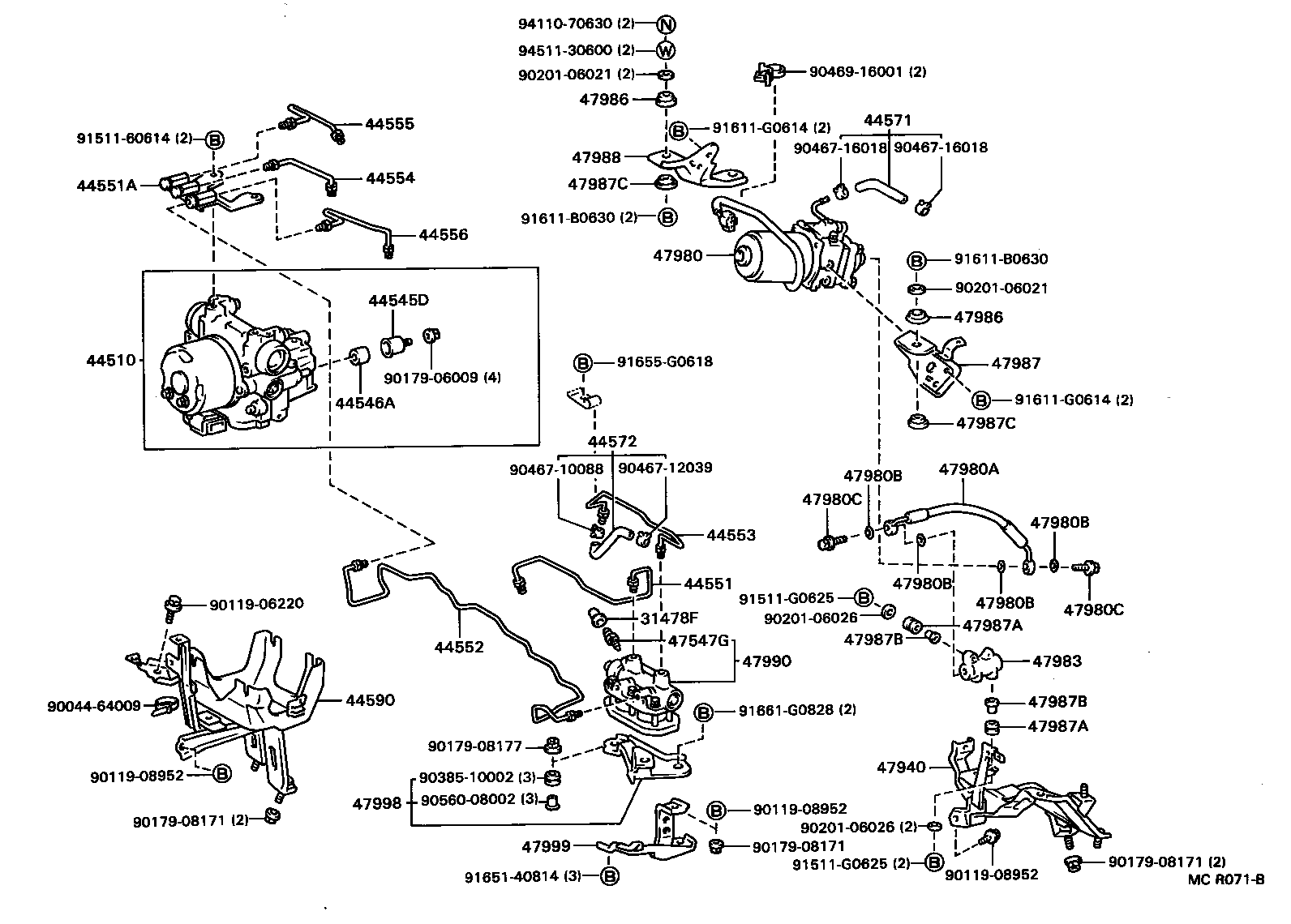

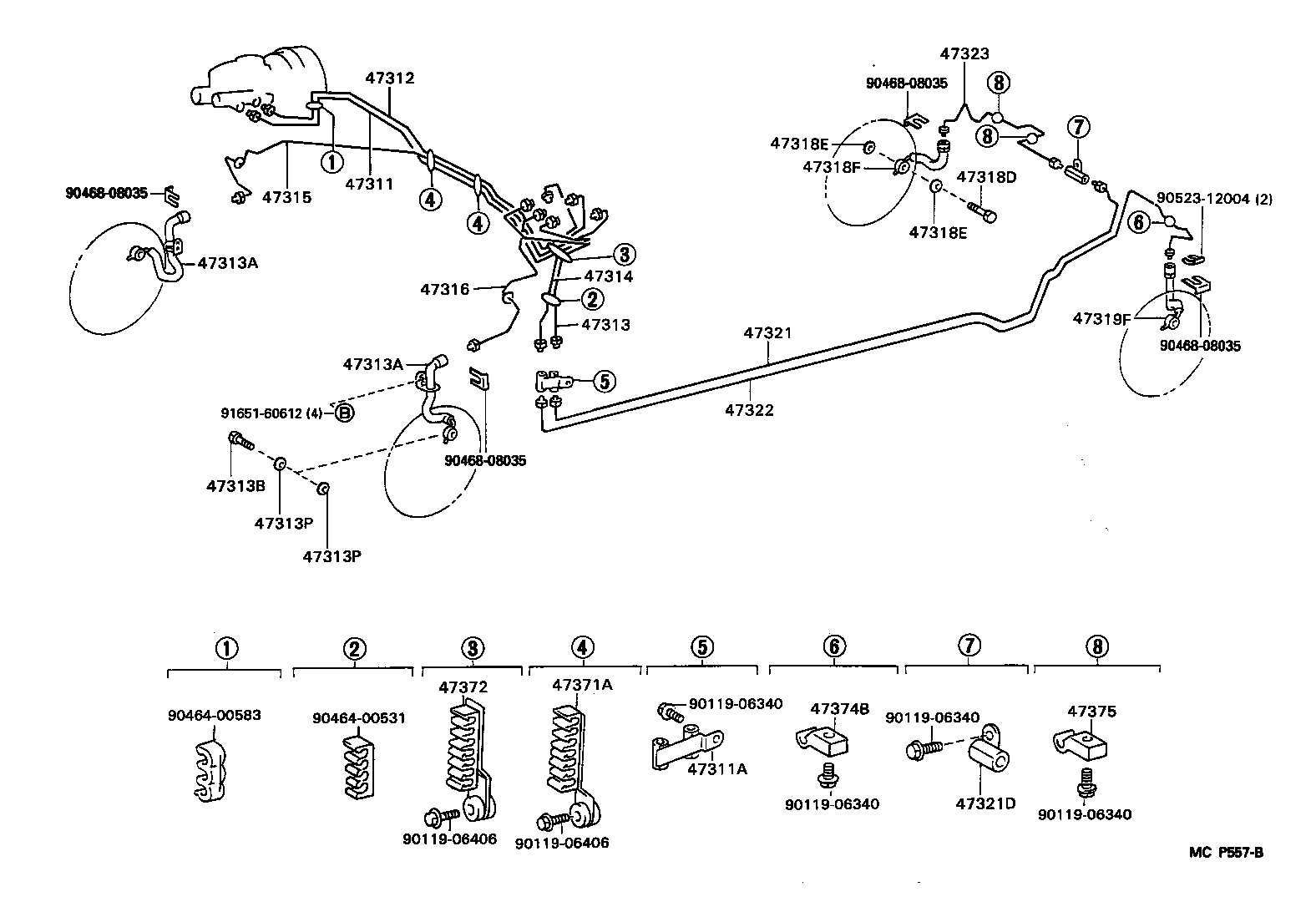

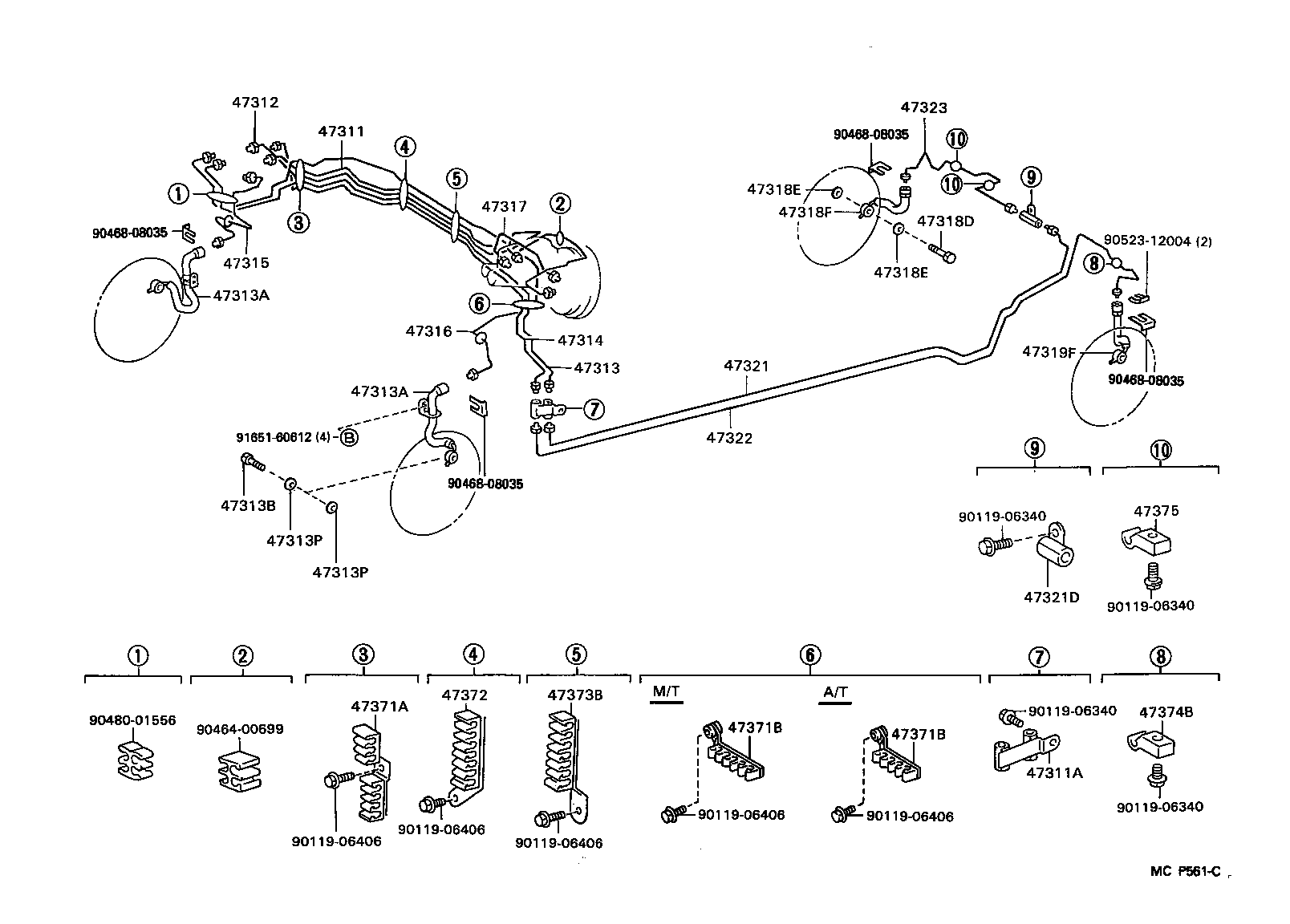

Brake Tube & Clamp
57 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 31478F | Cap, Bleeder Plug(FOR BRAKE TRACTION ACTUATOR) |
| 44510 | Actuator Assy, Brake |
| 44545D | Holder, Brake Actuator Bolt |
| 44546A | Cushion, Brake Actuator Bolt |
| 44551 | Tube, Brake Actuator, NO.1 |
| 44551A | Way, NO.1(FOR BRAKE ACTUATOR) |
| 44552 | Tube, Brake Actuator, NO.2 |
| 44553 | Tube, Brake Actuator, NO.3 |
| 44554 | Tube, Brake Actuator, NO.4 |
| 44555 | Tube, Brake Actuator, NO.5 |
| 44556 | Tube, Brake Actuator, NO.6 |
| 44571 | Hose, Brake Actuator |
| 44572 | Hose, Brake Actuator, NO.2 |
| 44590 | Bracket Assy, Brake Actuator |
| 47311 | Tube, Front Brake, NO.1 |
| 47311A | Way(FOR FRONT BRAKE TUBE) |
| 47312 | Tube, Front Brake, NO.2 |
| 47313 | Tube, Front Brake, NO.3 |
| 47313A | Hose, Flexible, NO.1(FOR FRONT) |
| 47313B | Bolt, Union(FOR FRONT FLEXIBLE HOSE) |
| 47313P | Gasket(FOR FRONT FLEXIBLE HOSE) |
| 47314 | Tube, Front Brake, NO.4 |
| 47315 | Tube, Front Brake, NO.5 |
| 47316 | Tube, Front Brake, NO.6 |
| 47317 | Tube, Front Brake, NO.7 |
| 47318D | Bolt, Union(FOR REAR FLEXIBLE HOSE) |
| 47318E | Gasket(FOR REAR FLEXIBLE HOSE) |
| 47318F | Hose, Flexible(FOR REAR RH) |
| 47319F | Hose, Flexible(FOR REAR LH) |
| 47321 | Tube, Rear Brake, NO.1 |
| 47321D | Way, NO.1(FOR REAR BRAKE TUBE) |
| 47322 | Tube, Rear Brake, NO.2 |
| 47323 | Tube, Rear Brake, NO.3 |
| 47324 | Tube, Rear Brake, NO.4 |
| 47371A | Clamp, Brake Tube, NO.1 |
| 47371B | Clamp, Brake Tube, NO.6 |
| 47372 | Clamp, Brake Tube, NO.2 |
| 47373B | Clamp, Brake Tube, NO.3 |
| 47374B | Clamp, Brake Tube, NO.4 |
| 47375 | Clamp, Brake Tube, NO.5 |
| 47381 | Bracket, Brake Tube Clamp NO.1 |
| 47547G | Plug, Bleeder(FOR BRAKE TRACTION ACTUATOR) |
| 47940 | Bracket Assy, Brake Traction |
| 47980 | Pump Assy, Brake Traction |
| 47980A | Hose, Pressure(FOR BRAKE TRACTION PUMP) |
| 47980B | Ring, O(FOR BRAKE TRACTION PUMP PRESSURE HOSE) |
| 47980C | Bolt, Union(FOR BRAKE TRACTION PUMP PRESSURE HOSE) |
| 47983 | Damper, Brake Traction |
| 47986 | Cover, Brake Traction Pump, NO.2 |
| 47987 | Bracket, Brake Traction Pump, NO.1 |
| 47987A | Bush, NO.1(FOR BRAKE TRACTION PUMP BRACKET) |
| 47987B | Spacer(FOR BRAKE TRACTION PUMP BRACKET) |
| 47987C | Bush, NO.2(FOR BRAKE TRACTION PUMP BRACKET) |
| 47988 | Bracket, Brake Traction Pump, NO.2 |
| 47990 | Actuator Assy, Brake Traction |
| 47998 | Bracket, Brake Traction Actuator, NO.1 |
| 47999 | Bracket, Brake Traction Actuator, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
