Toyota Supra
2019-03 → present · chassis DB01,02,21,22,41,42,81,82 · catalogue 291240 · Europe
Supported model
Data version 2020-03
Radiator & Water Outlet
52 part groups · 14 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|

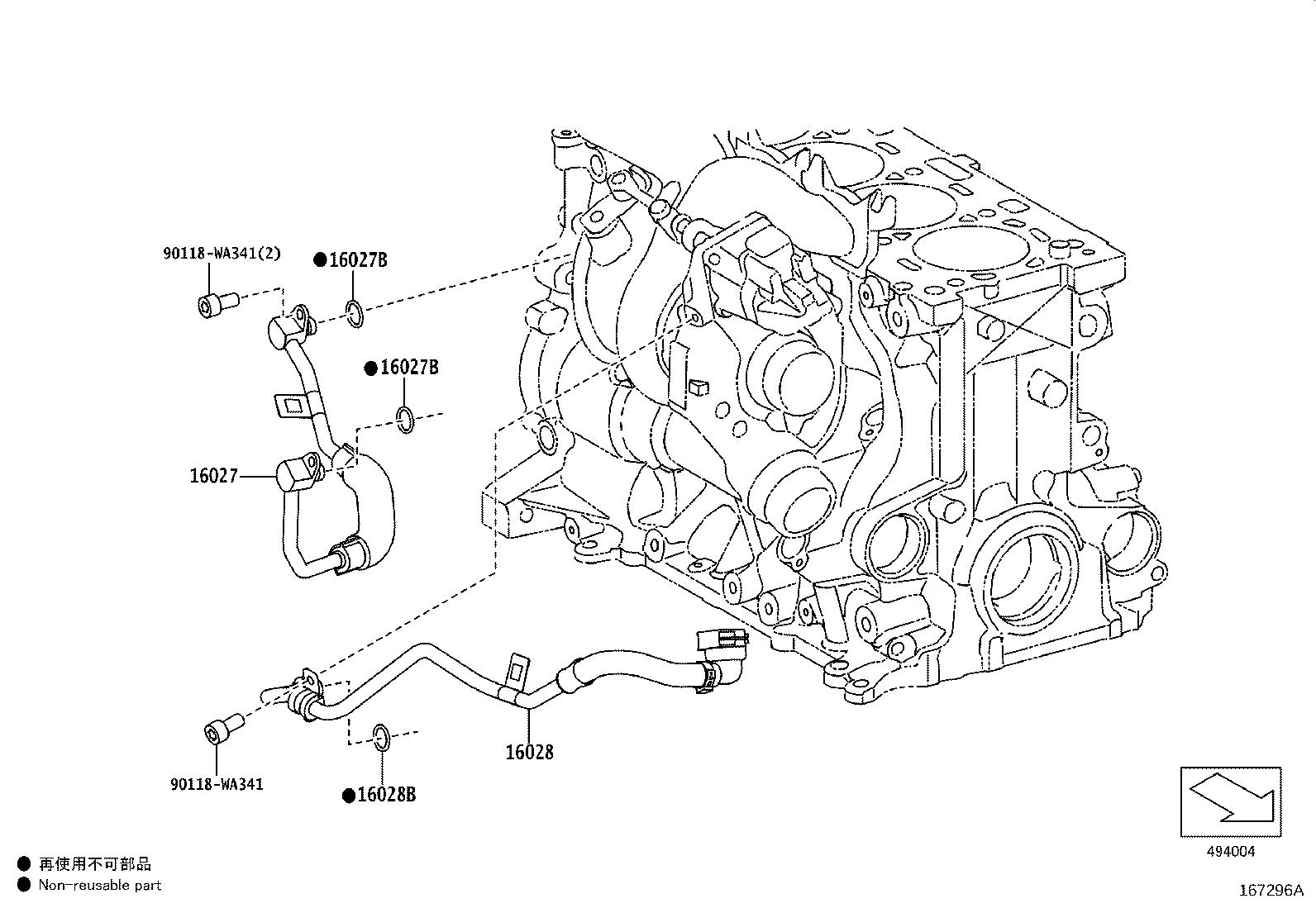

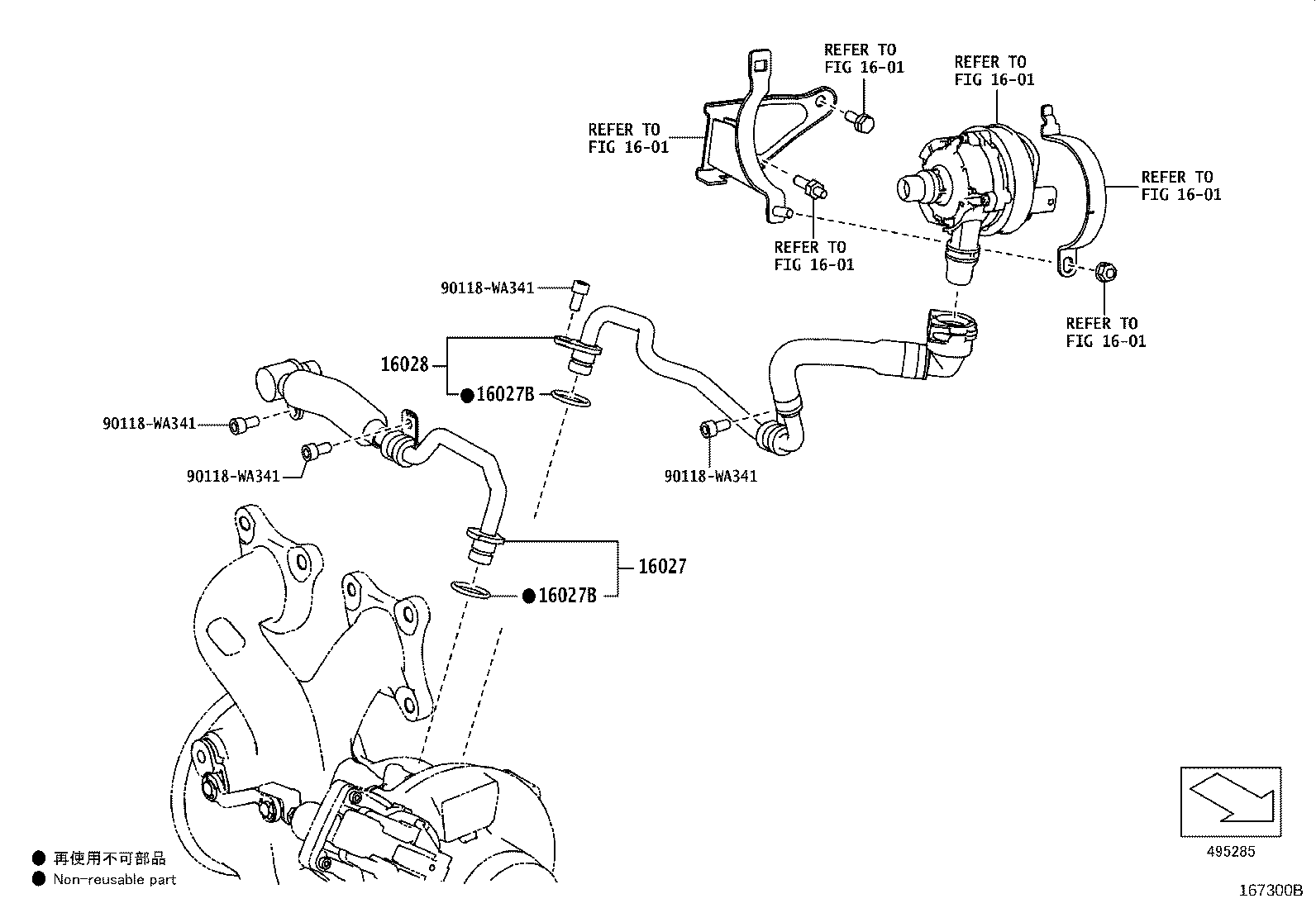

| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16027B | Gasket(FOR TURBO WATER PIPE) |
| 16028 | Pipe Sub-assy, Turbo Water, NO.2 |
| 16028B | Gasket(FOR TURBO WATER PIPE NO.2) |

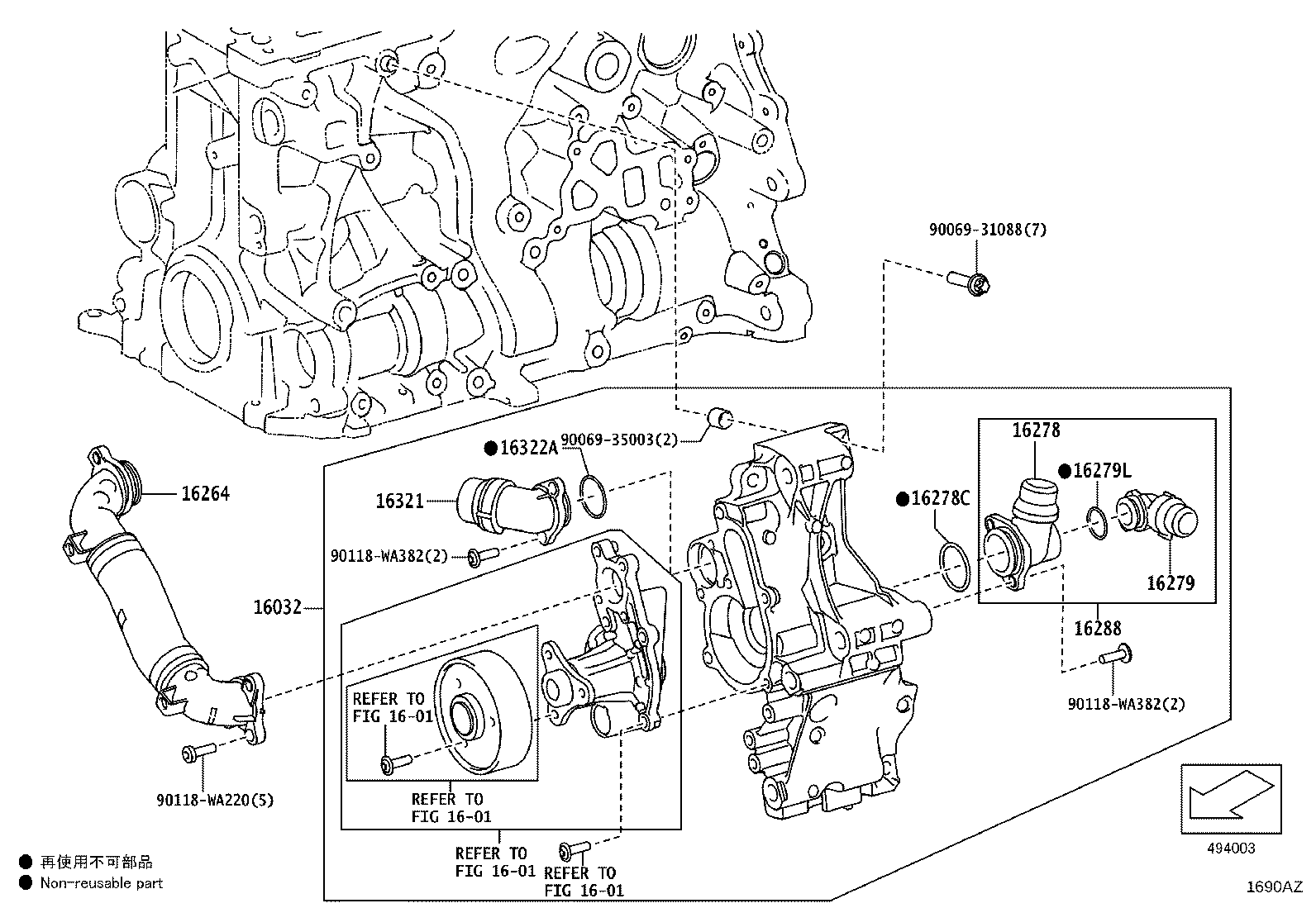

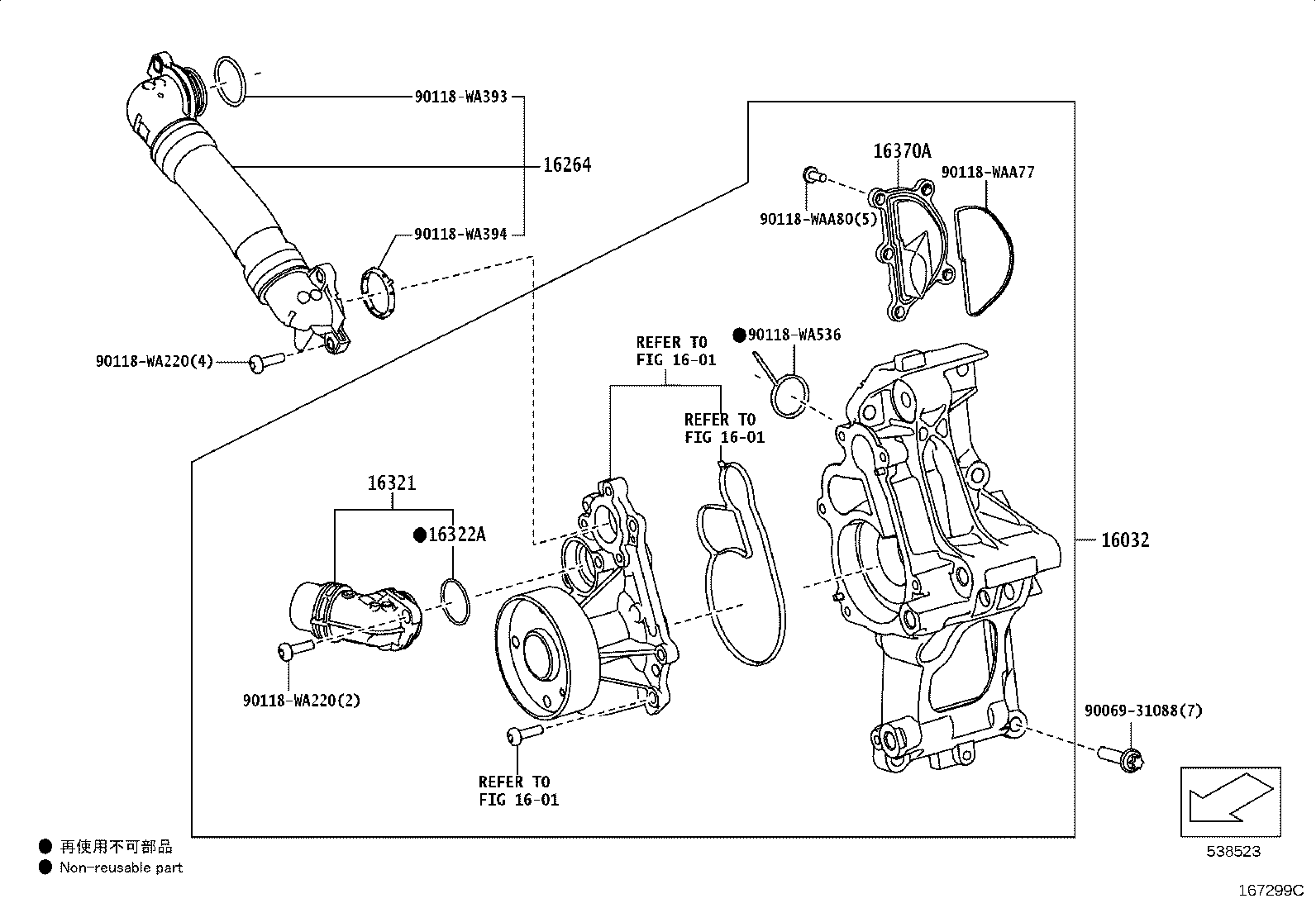

| 16032 | Housing Sub-assy, Water Inlet W/Water Pump |
| 16041 | Radiator Assy, NO.2 |
| 16057 | Hose Sub-assy, Radiator |
| 16057A | Clip, Hose(FOR RADIATOR HOSE SUB-ASSY) |
| 16261G | Hose, Water By-pass, NO.1 |
| 16261Y | Switch Valve |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264D | Hose, Water By-pass, NO.2 |
| 16264E | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16264H | Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267K | Hose, Water By-pass, NO.3 |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16278B | Bracket, Water By-pass Pipe |
| 16278C | Ring, O(FOR WATER BY-PASS PIPE NO.2) |
| 16279 | Pipe, Water By-pass, NO.3 |
| 16279L | Ring, O(FOR WATER BY-PASS PIPE NO.3) |
| 16281F | Hose, Water By-pass, NO.5 |
| 16282F | Hose, Water By-pass, NO.5 |
| 16283 | Hose, Water By-pass, NO.6 |
| 16288 | Pipe, Water By-pass, NO.4 |
| 16295 | Hose, Water By-pass, NO.7 |
| 16321 | Inlet, Water |
| 16322A | Ring, O(FOR WATER INLET) |

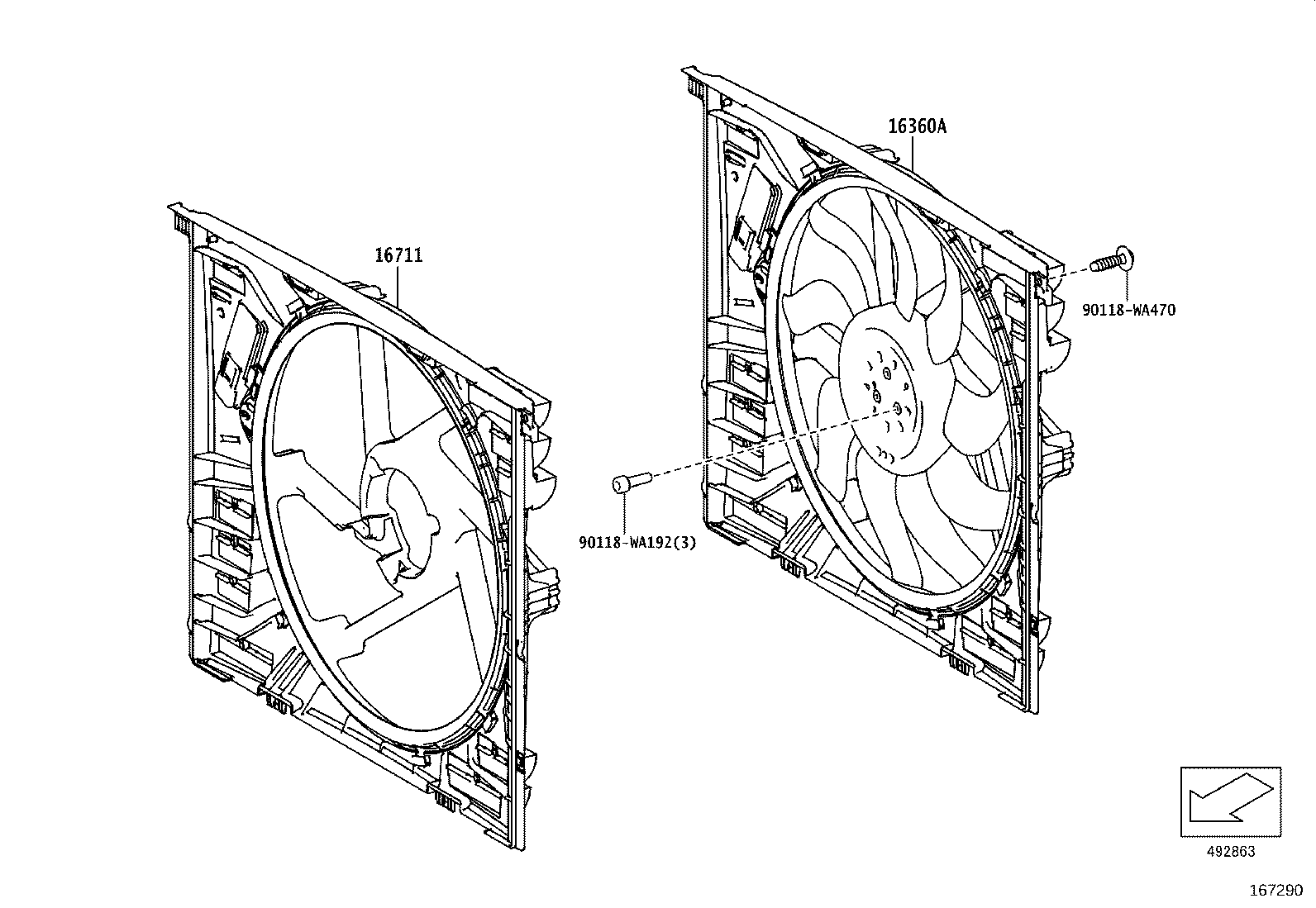

| 16360A | Fan Assy, W/Motor |
| 16370A | Plate Cover |
| 16400 | Radiator Assy |
| 16401A | Cap Sub-assy, Radiator Reserve Tank |

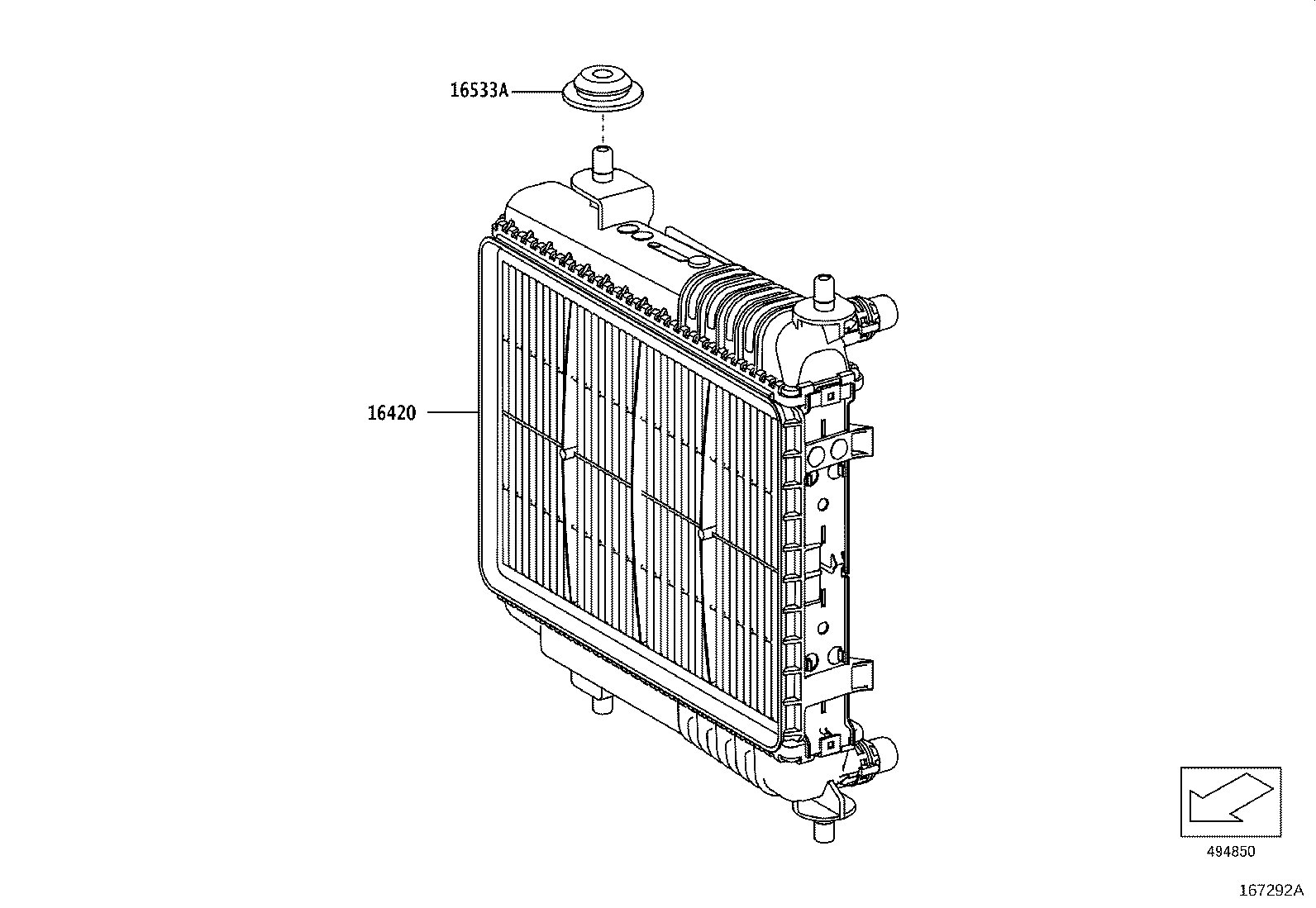

| 16420 | Radiator Assy, Sub |
| 16454B | Plate, Radiator Side, RH |
| 16454C | Plate, Radiator Side, LH |

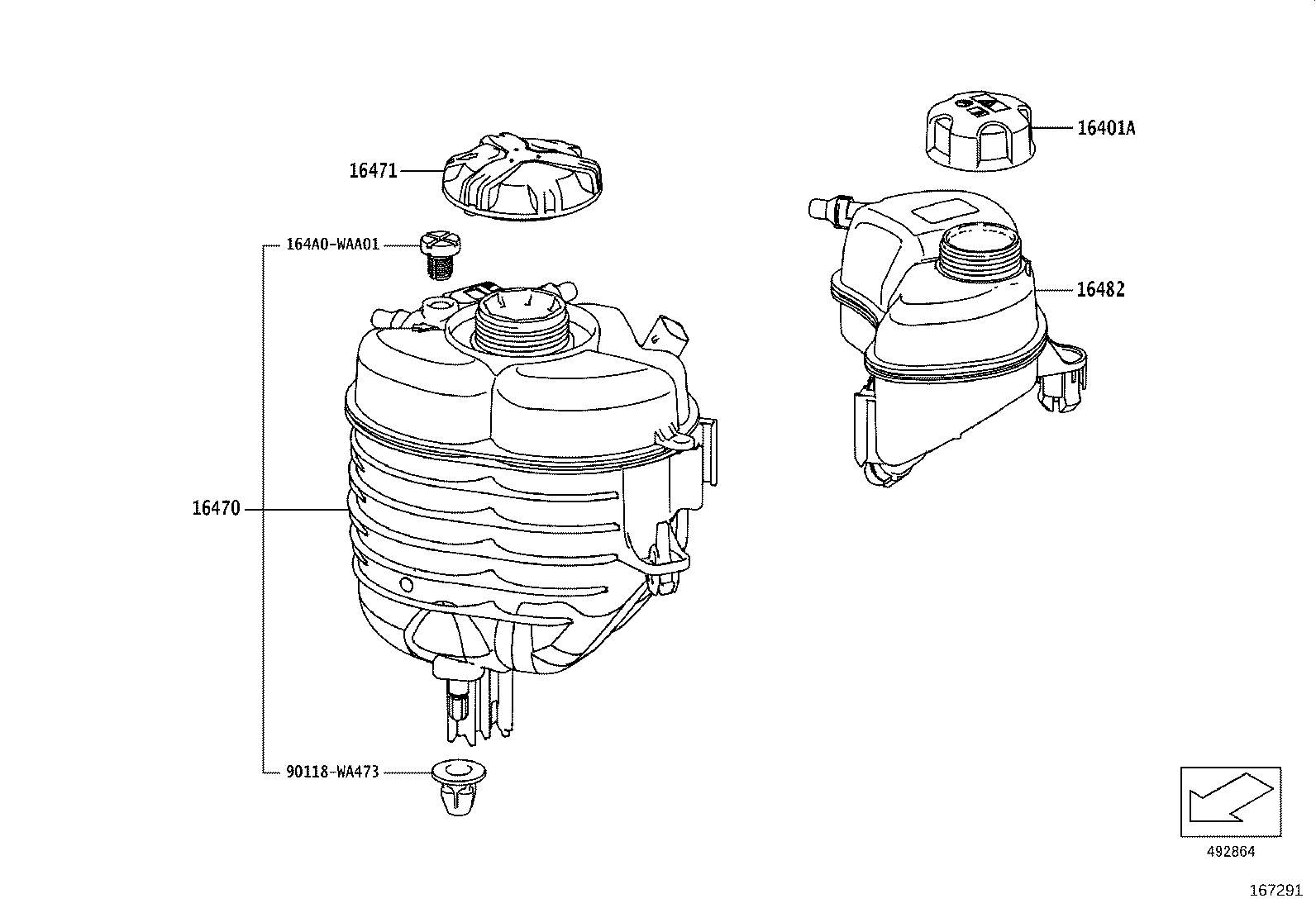

| 16470 | Tank Assy, Radiator Reserve |
| 16471 | Cap Sub-assy, Reserve Tank |
| 16482 | Tank Sub-assy, Radiator Reserve |
| 16533A | Support, Sub-radiator |
| 16546A | Protector, Radiator, Upper |
| 16546B | Protector, Radiator, Lower |
| 16567 | Hose(FOR RADIATOR RESERVE TANK) |

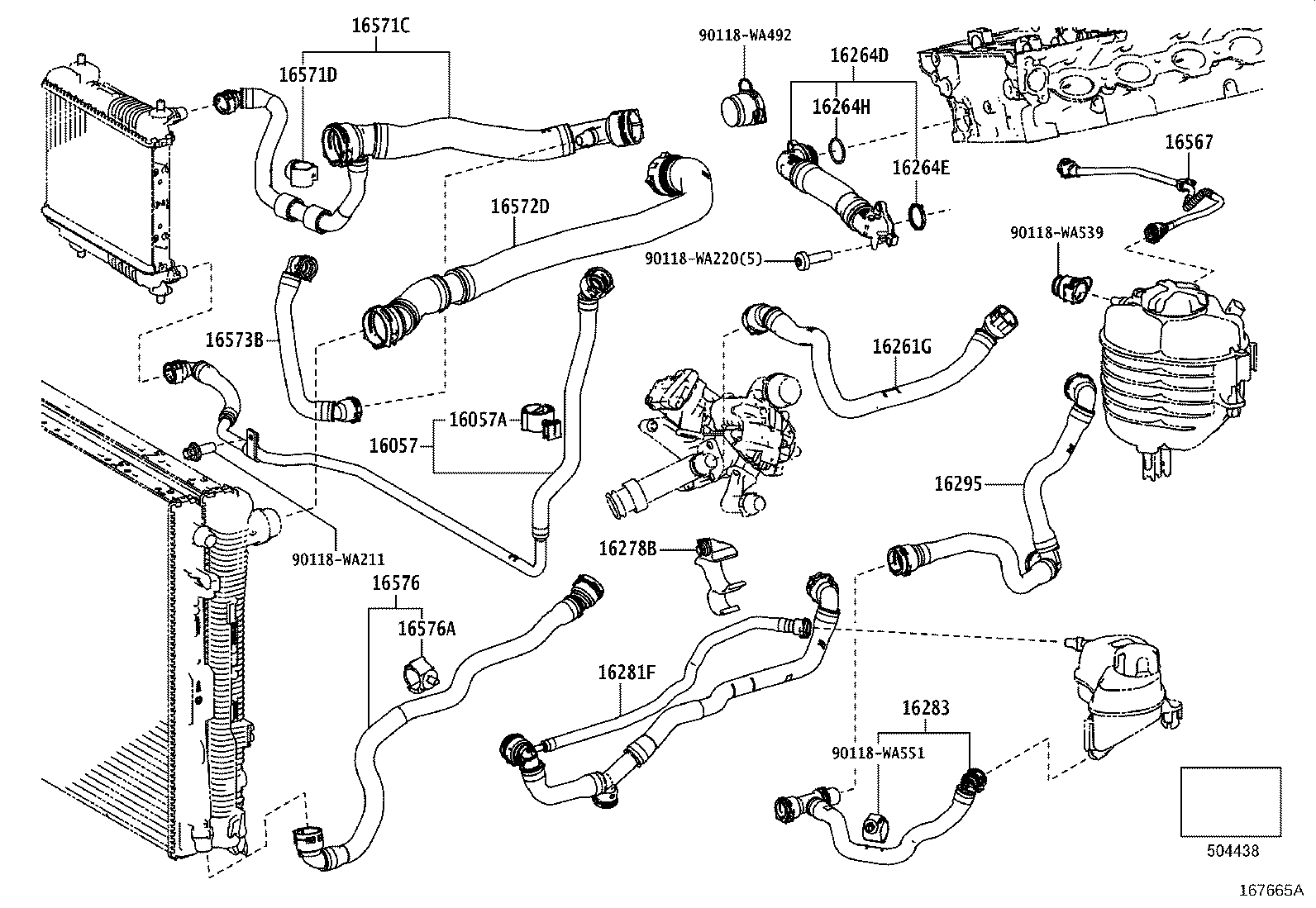

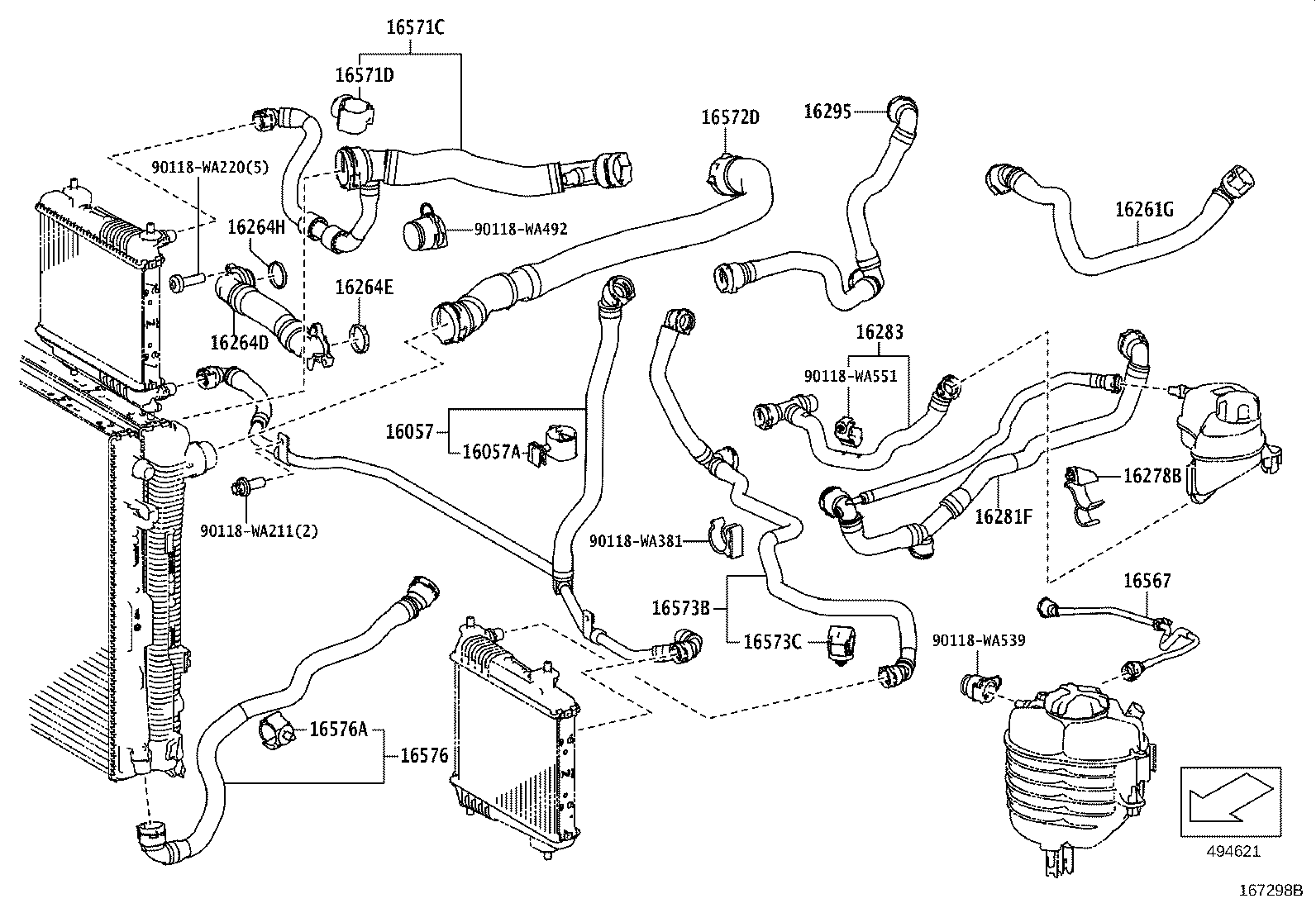

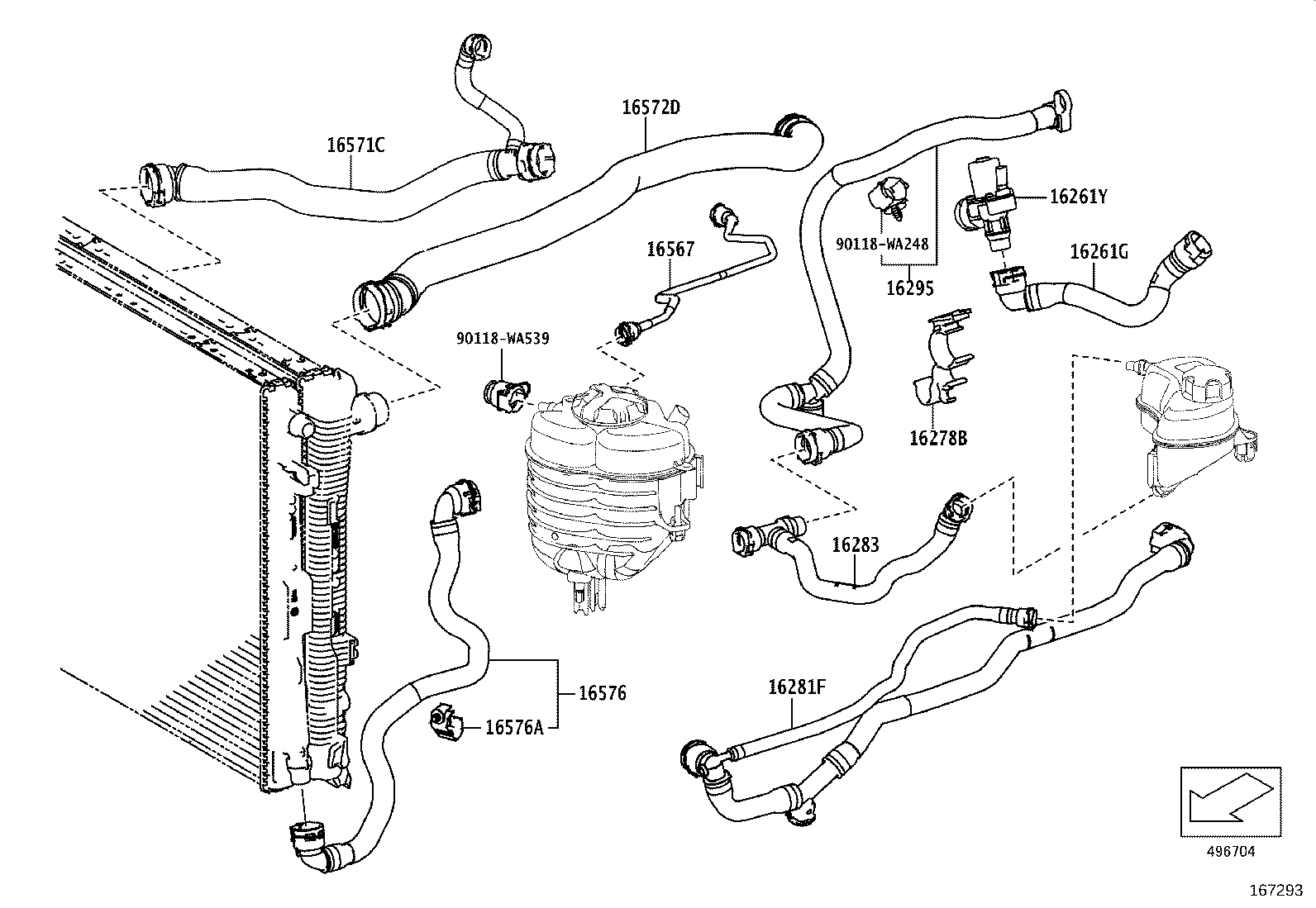

| 16571C | Hose, Radiator, NO.1 |
| 16571D | Clip, Radiator Hose, NO.1 |
| 16572D | Hose, Radiator, NO.2 |
| 16573B | Hose, Radiator, NO.3 |
| 16573C | Clamp OR Clip, Radiator Hose, NO.3 |
| 16576 | Hose, Radiator, NO.6 |
| 16576A | Clip, Radiator Hose, NO.6 |

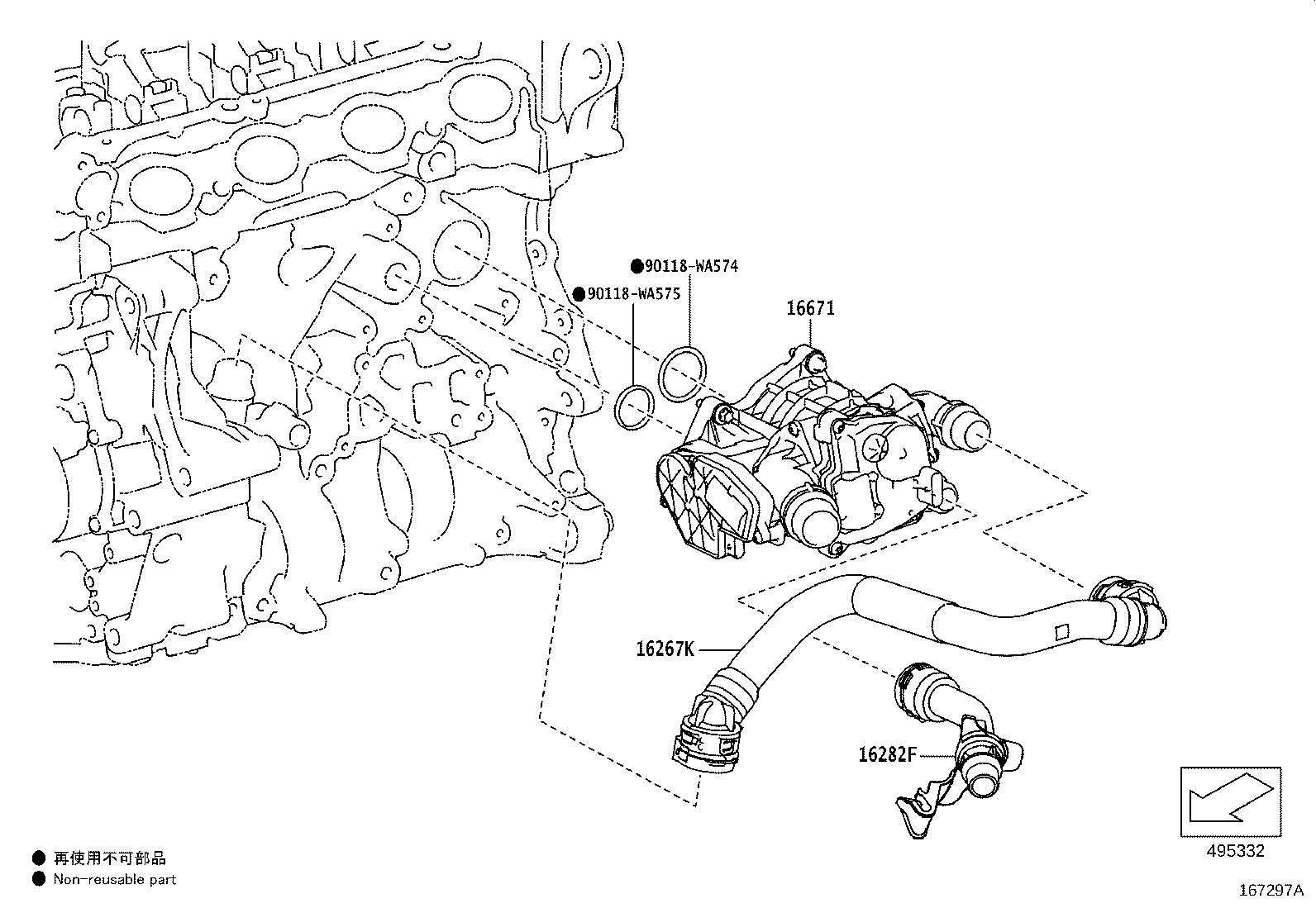

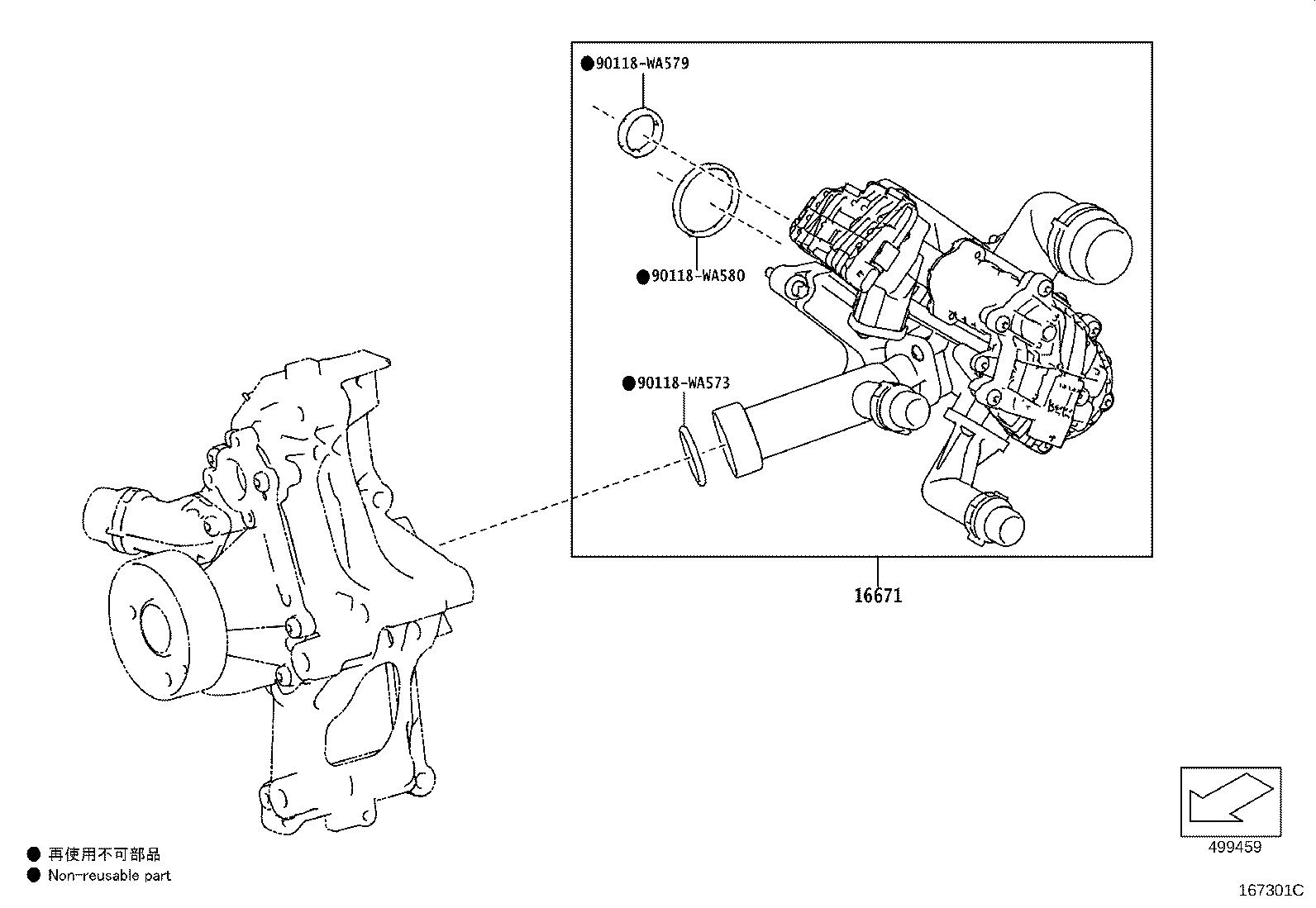

| 16671 | Valve, Water |
| 16681 | Plate, Radiator Upper Air Guide |
| 16683 | Plate, Radiator Lower Air Guide |
| 16711 | Shroud, Fan |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
