Toyota Supra
2019-03 → present · chassis DB01,02,21,22,41,42,81,82 · catalogue 291240 · Europe
Supported model
Data version 2020-03
Heating & Air Conditioning - Cooler Unit
21 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|

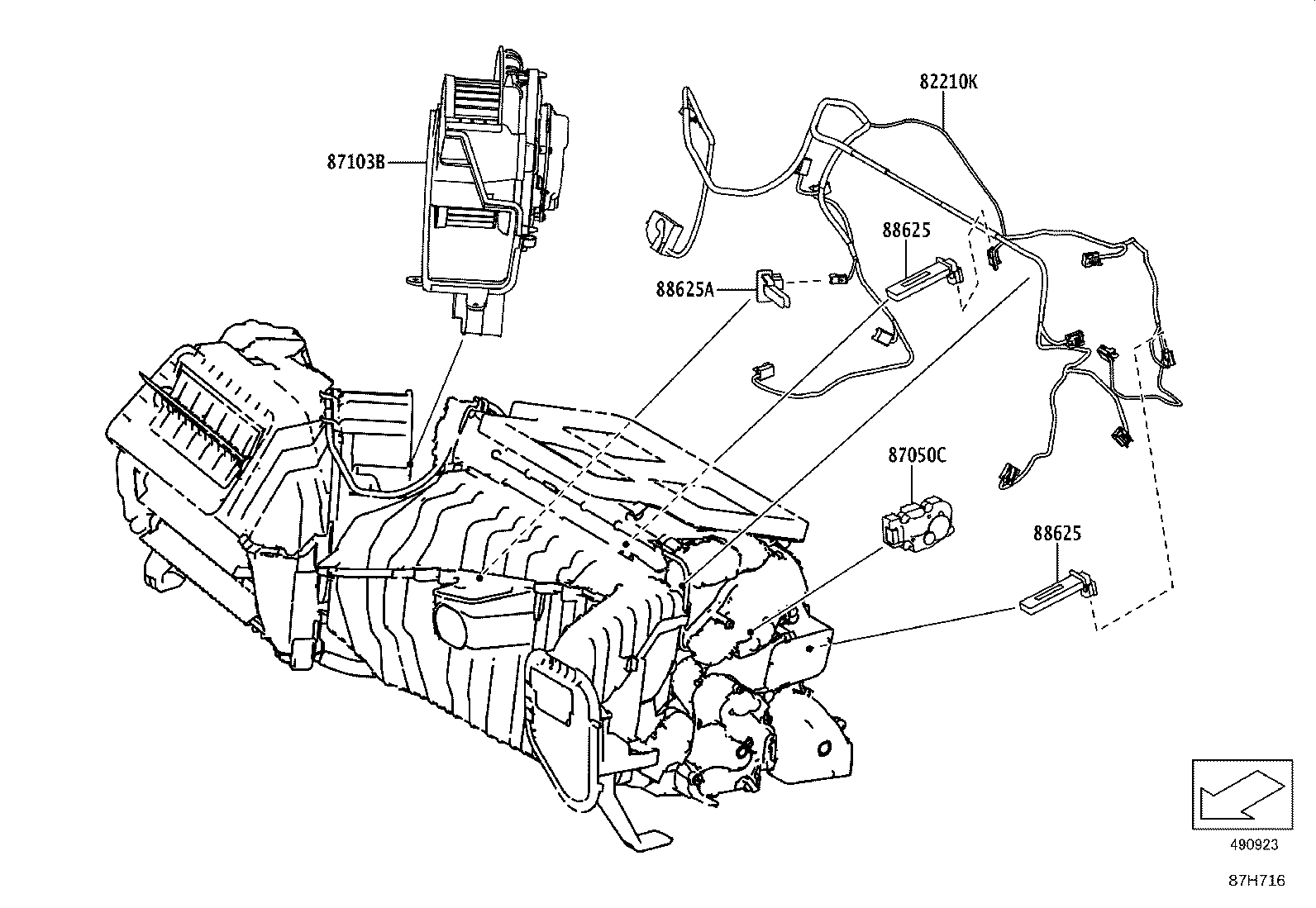

| 82210K | Harness Assy, Air Conditioner |
| 87010 | Unit Assy, Air Conditioner |
| 87050C | Damper Servo Sub-assy, Air Conditioner Radiator, NO.1 |
| 87103B | Motor Sub-assy, Blower W/Fan |

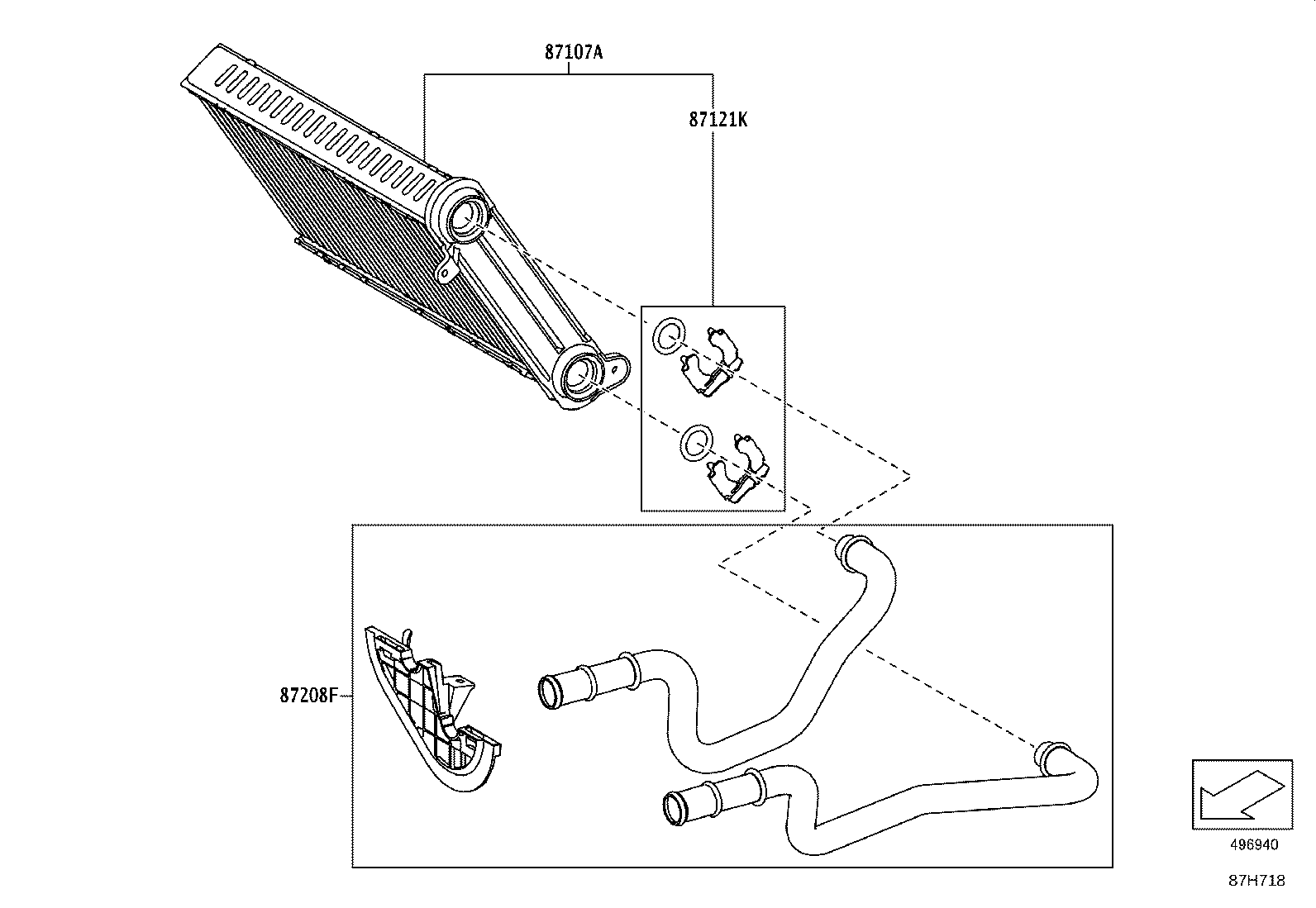

| 87107A | Unit Sub-assy, Heater Radiator |
| 87121K | Bracket, Heater |

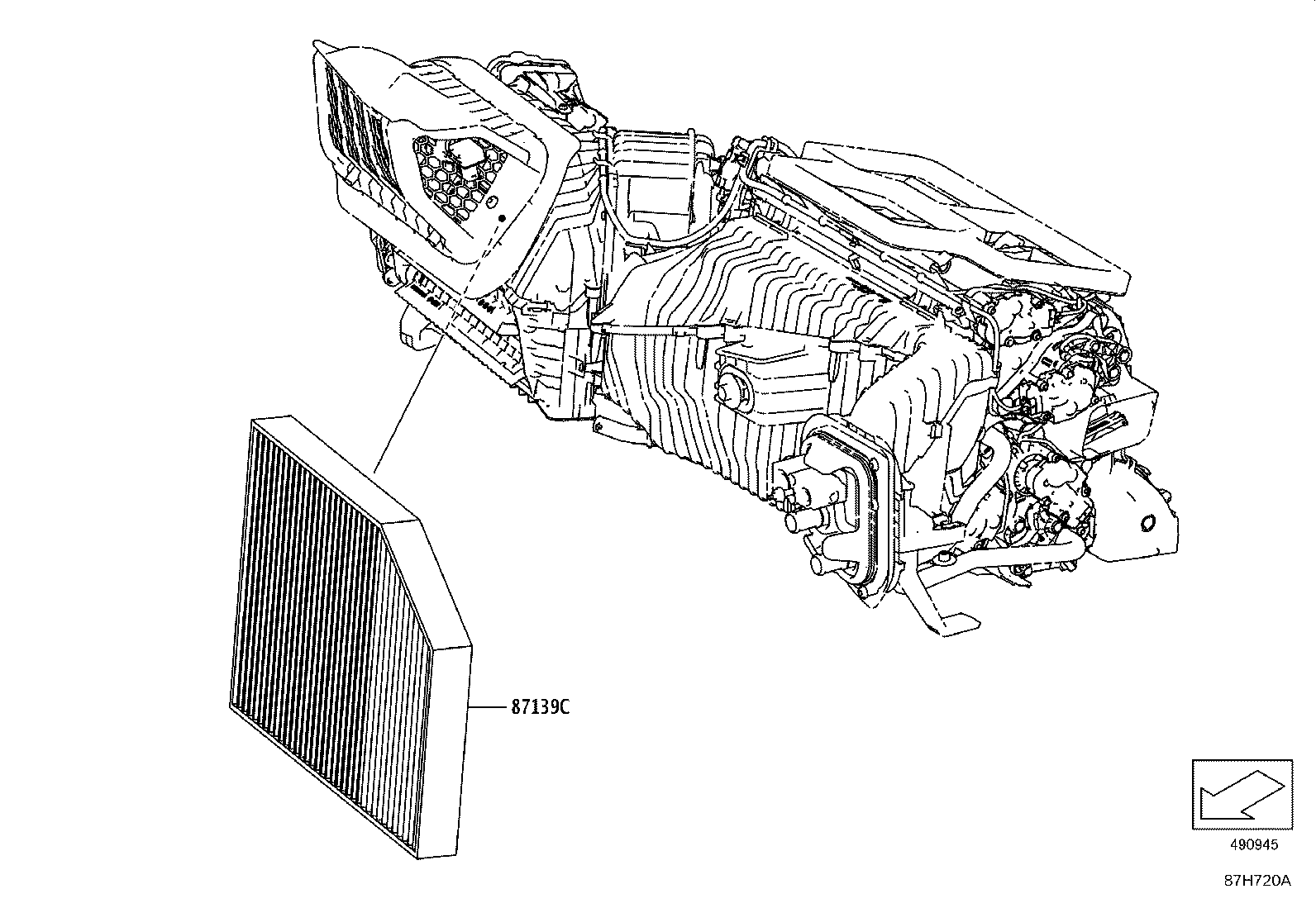

| 87139C | Filter, Clean Air |
| 87208F | Pipe Sub-assy, Water |

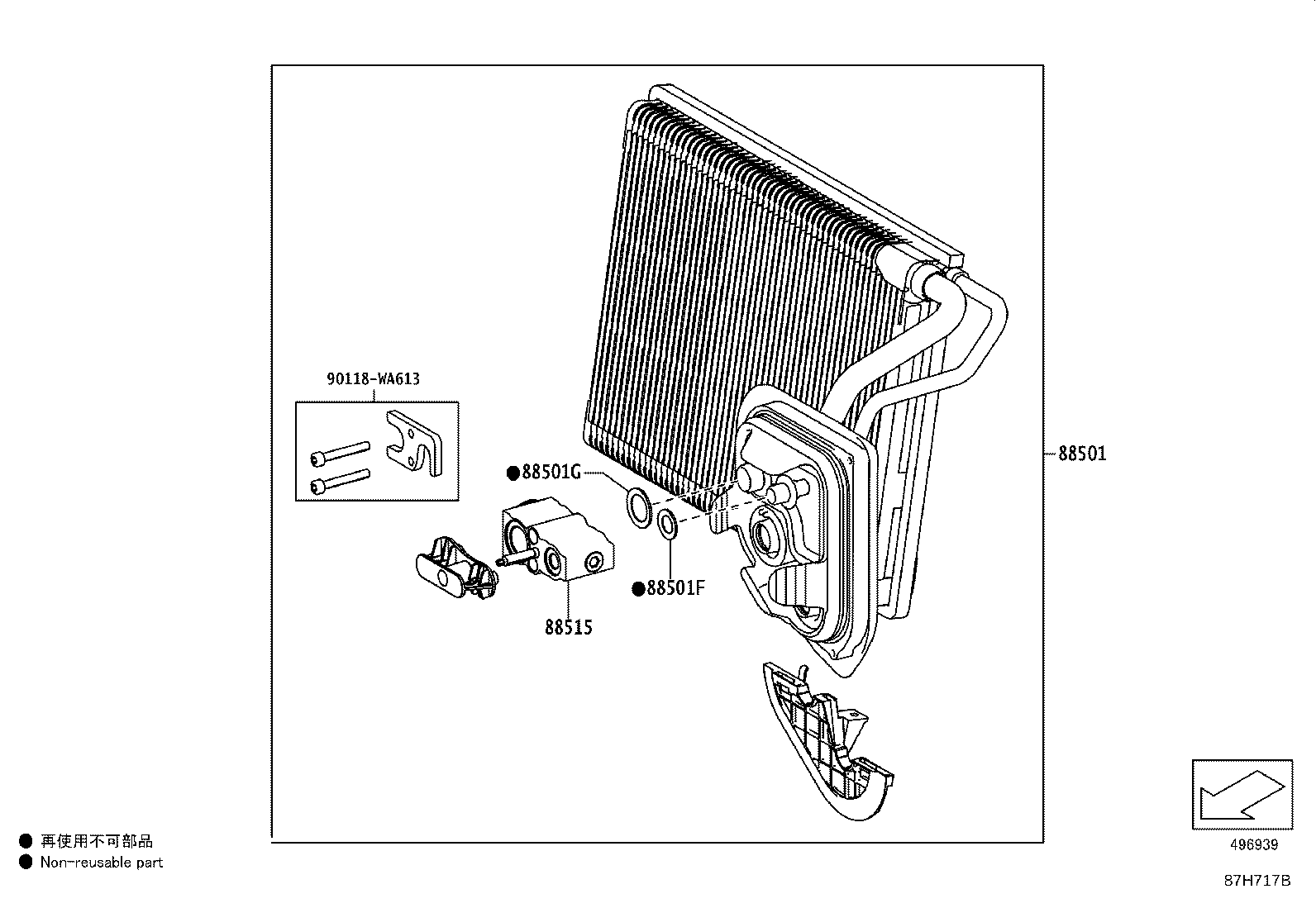

| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501F | O-ring, Cooler Evaporator NO.1(DISCHARGE) |
| 88501G | O-ring, Cooler Evaporator NO.1(SUCTION) |
| 88515 | Valve, Cooler Expansion |

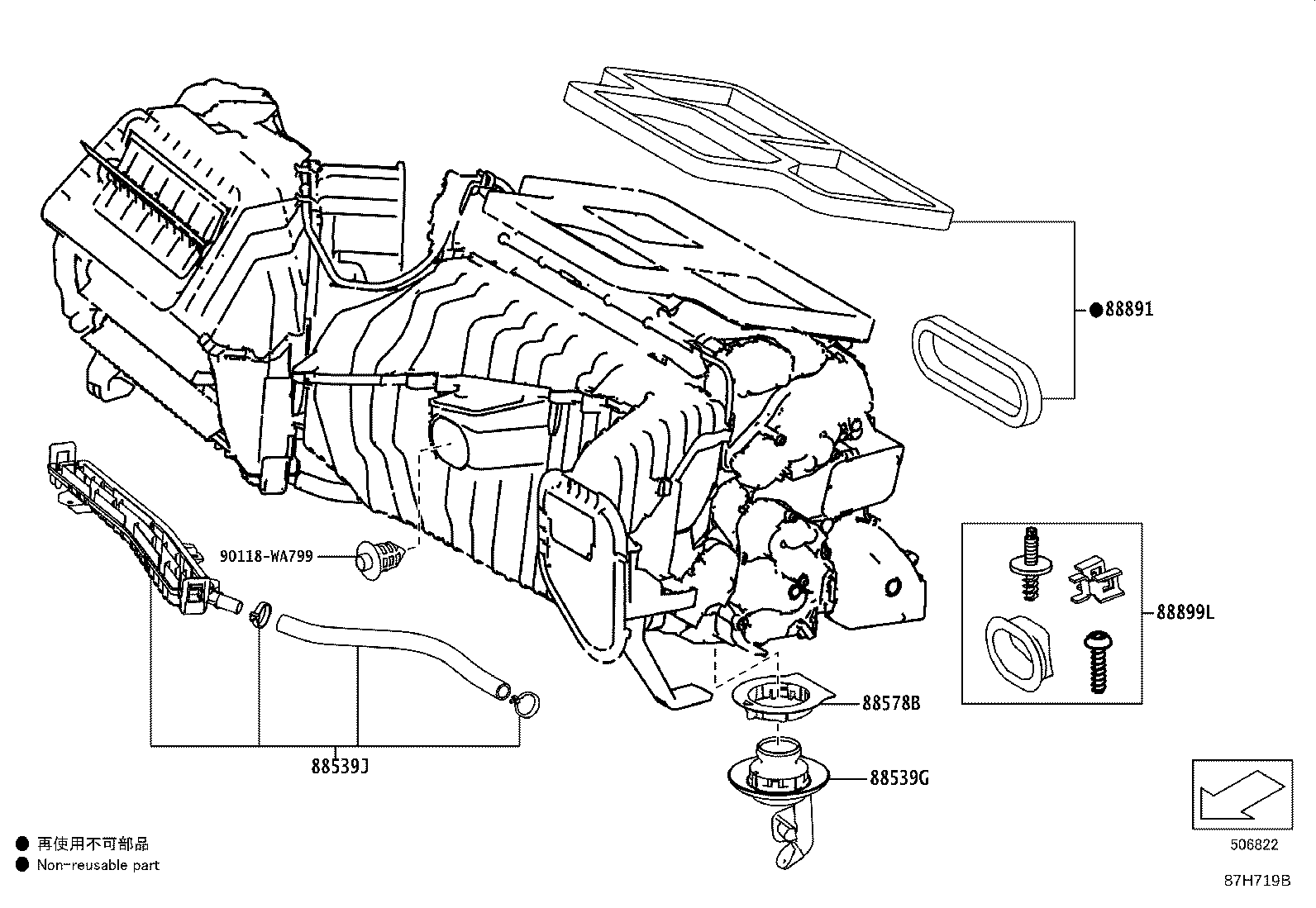

| 88539G | Grommet (FOR COOLER UNIT DRAIN HOSE) |
| 88539J | Hose, Drain Cooler |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |

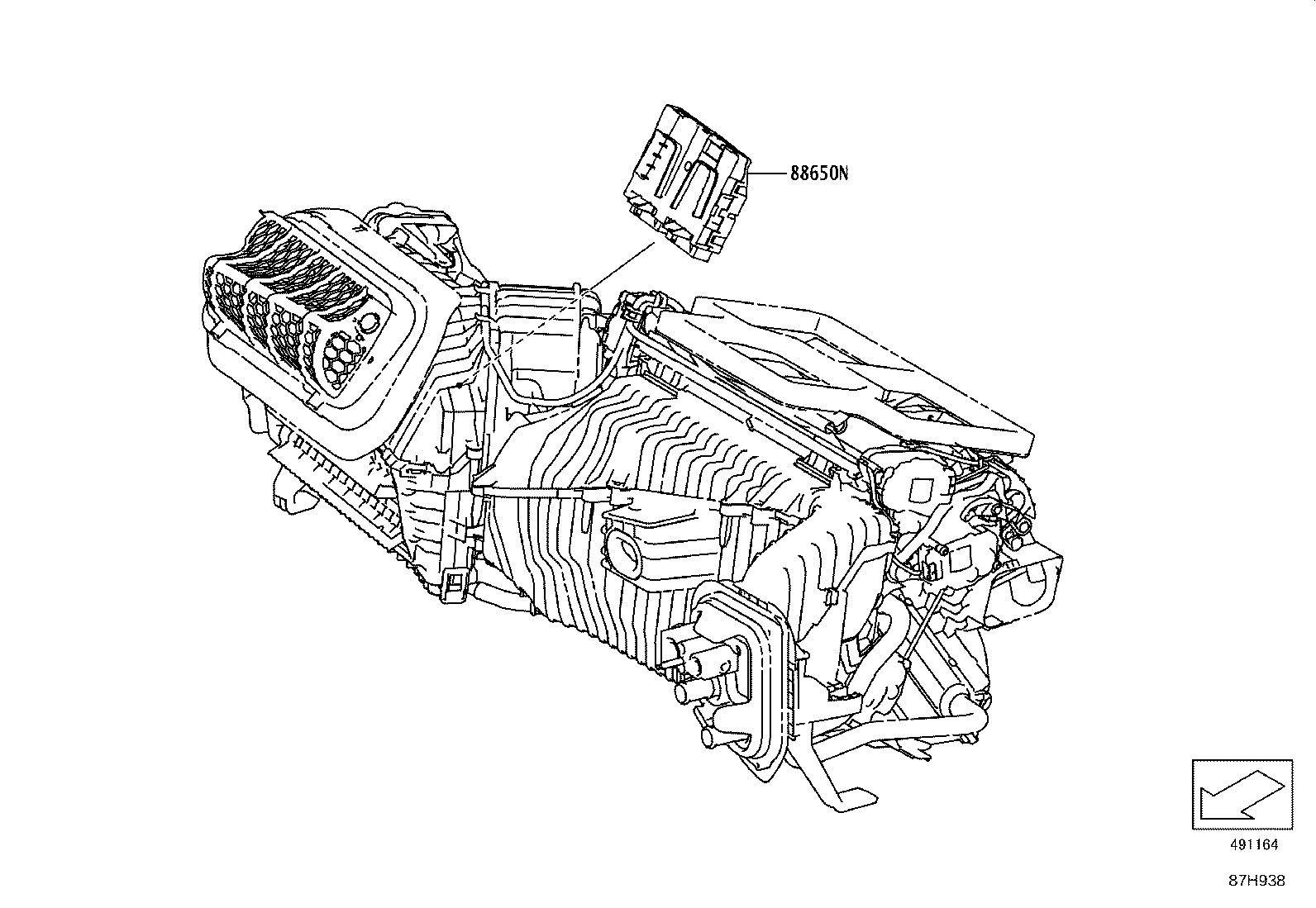

| 88650N | Amplifier Assy, Air Conditioner |
| 88891 | Packing (FOR COOLER) |
| 88899L | Parts, Cooling Unit |

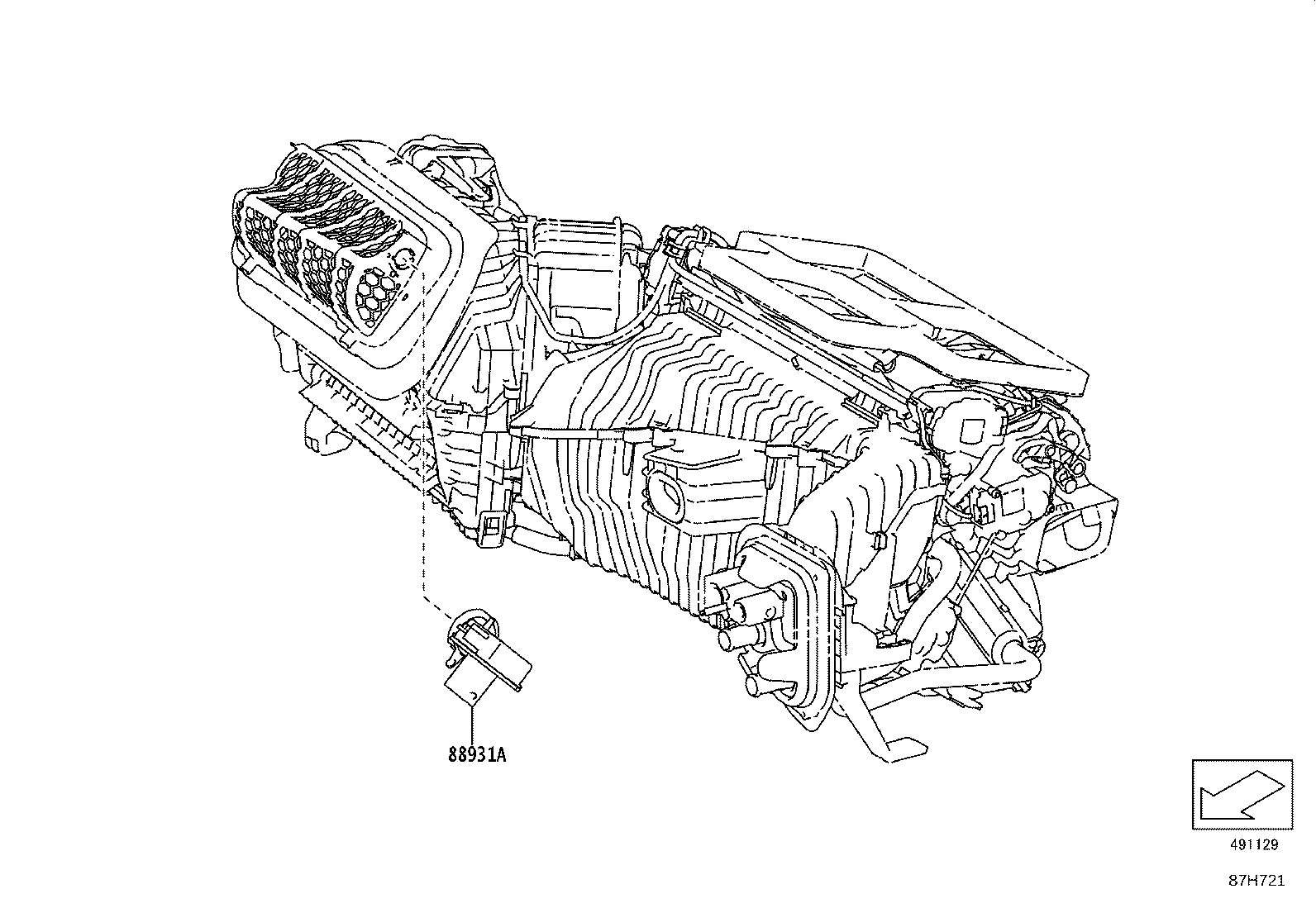

| 88931A | Sensor, Smoke |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
