Toyota Lexus GS30/35/43/460
2005-01 → 2011-12 · chassis GRS19#,URS190,UZS190 · catalogue 3322A0 · Europe
Supported model
Data version 2012-01

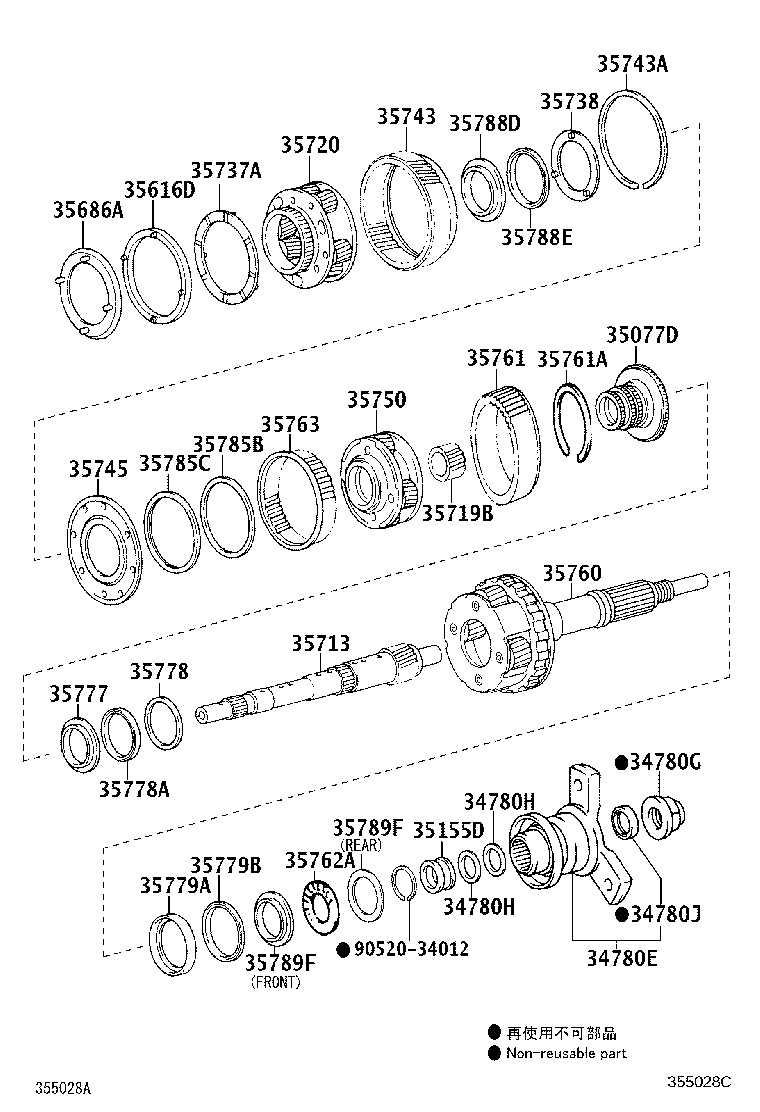

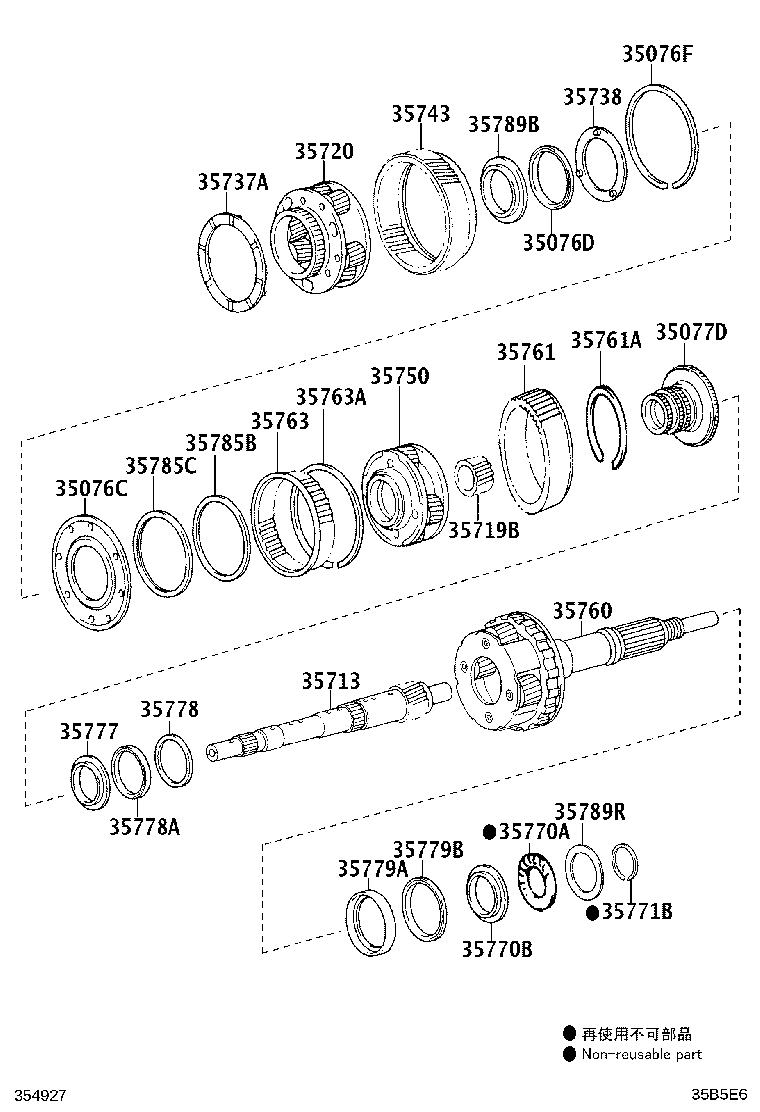

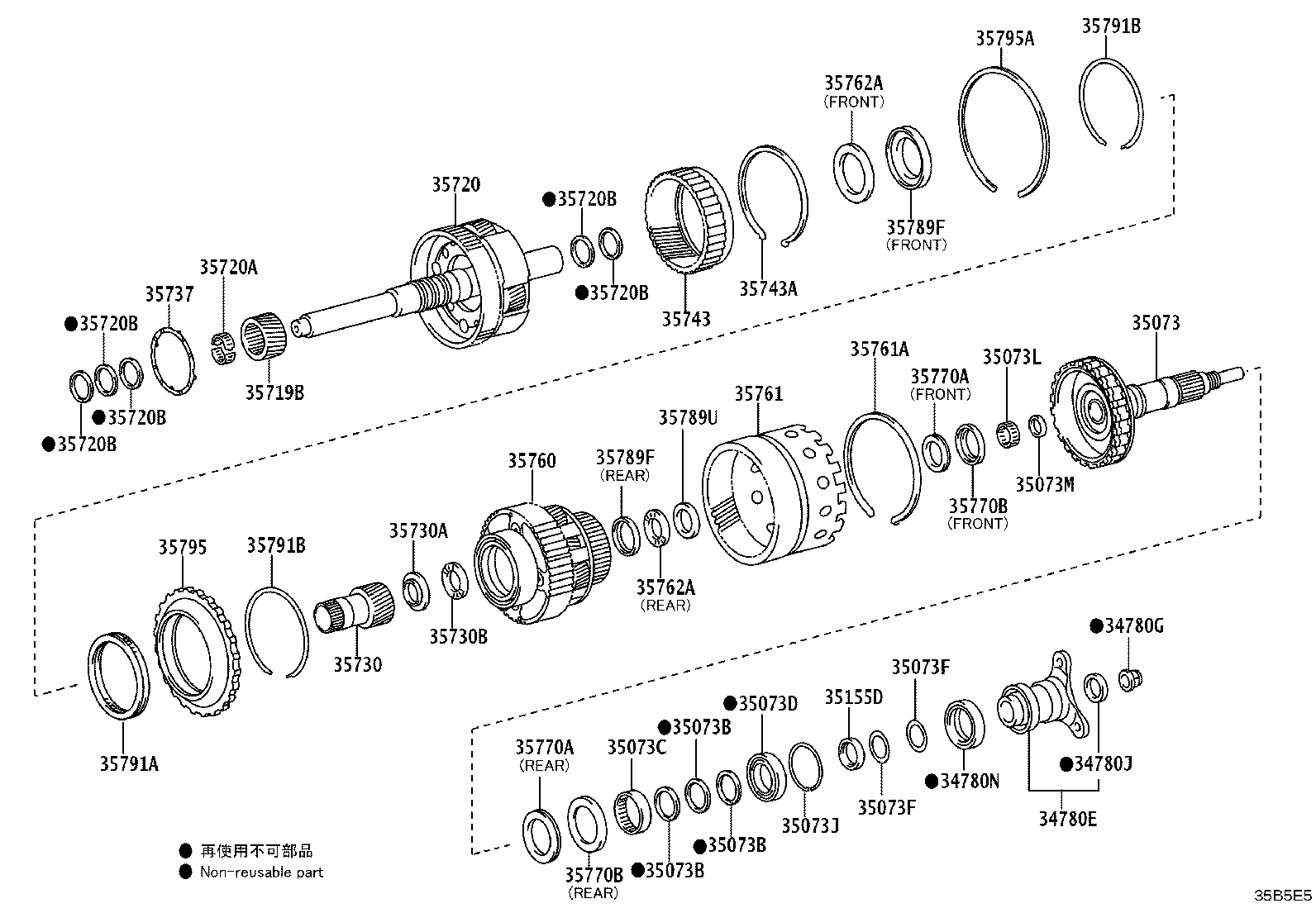

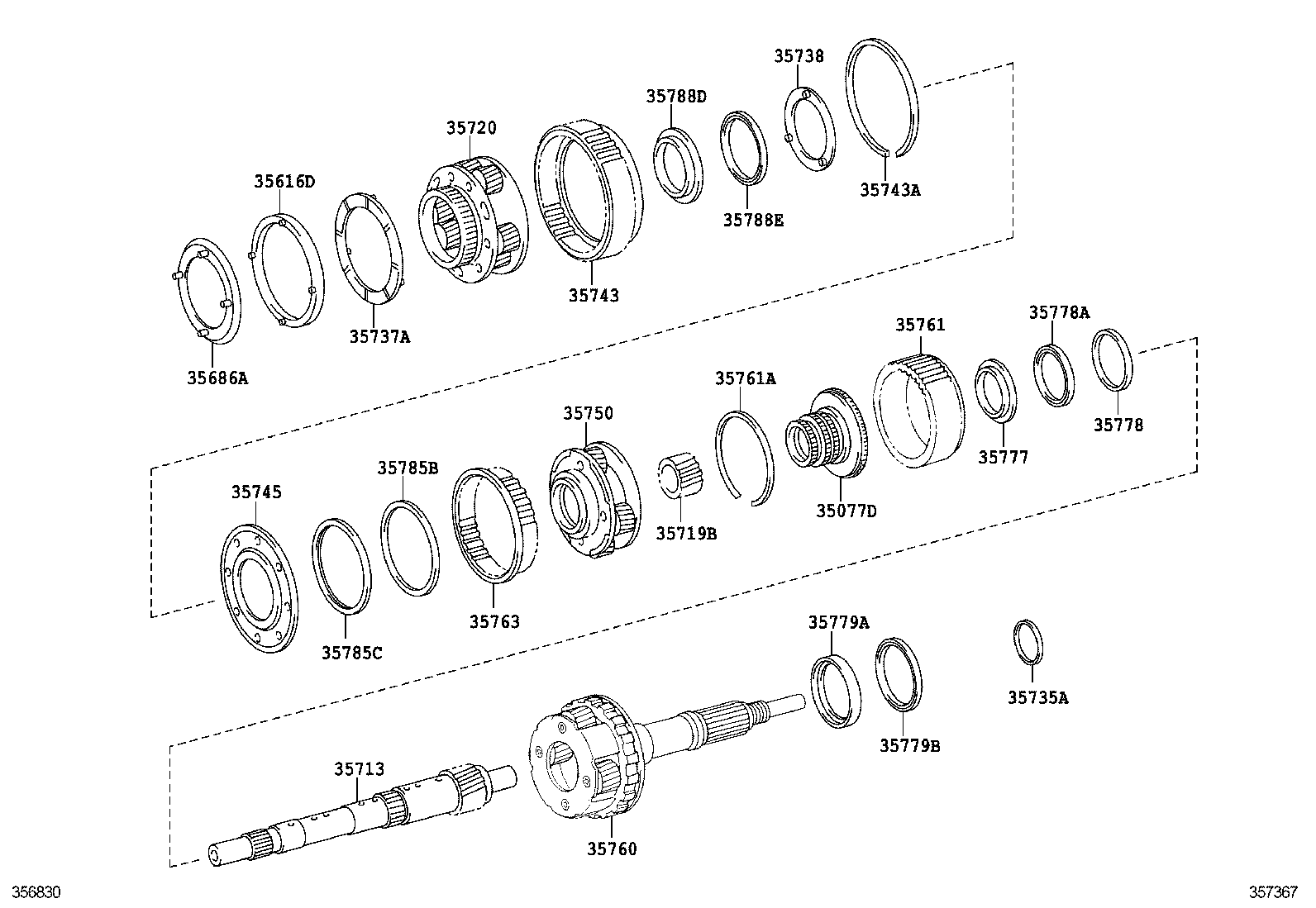

Planetary Gear, Reverse Piston & Counter Gear(ATM)
62 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 34780E | Yoke Assy, Flange (FOR AUTOMATIC TRANSMISSION) |
| 34780G | Nut (FOR ATM FRANGE YOKE) |
| 34780H | Washer, Plate (FOR ATM FLANGE YOKE) |
| 34780J | Seal, Type V Oil (FOR FRANGE YOKE) |
| 34780N | Seal, Type T Oil (FOR FRANGE YOKE) |
| 35073 | Shaft Sub-assy, Output |
| 35073B | Ring, O (FOR OUTPUT SHAFT) |
| 35073C | Bearing, Radial Ball (FOR OUTPUT SHAFT FRONT) |
| 35073D | Bearing, Radial Ball (FOR OUTPUT SHAFT REAR) |
| 35073F | Spacer, NO.1 (FOR OUTPUT SHAFT REAR BEARING) |
| 35073J | Ring, Hole Snap (FOR OUTPUT SHAFT) |
| 35073L | Bearing, Needle Roller (FOR OUTPUT SHAFT) |
| 35073M | Plug, Tight (FOR OUTPUT SHAFT) |
| 35076C | Flange Sub-assy, Front Planetary Ring Gear |
| 35076D | Bearing, Thrust Needle Roller(FOR FRONT PLANETARY FLANGE) |
| 35076F | Ring, Hole Snap (FOR FRONT PLANETARY RING GEAR FLANGE) |
| 35077D | Flange Sub-assy, RR Planetary Ring Gear |
| 35155D | Sleeve, Rear Cover |
| 35616D | Washer, Clutch Drum Thrust |
| 35686A | Washer, Clutch Drum Thrust, NO.2 |
| 35713 | Shaft, Intermediate |
| 35719B | Gear, Planetary Sun |
| 35720 | Gear Assy, Front Planetary |
| 35720A | Bearing, Thrust Needle Roller (FOR FRONT PLANETARY GEAR) |
| 35720B | Ring, Shaft Snap (FOR FRONT PLANETARY GEAR) |
| 35730 | Gear Assy, Rear Planetary Sun |
| 35730A | Race, Thrust Bearing (FOR REAR PLANETARY SUN GEAR) |
| 35730B | Bearing, Thrust Needle Roller (FOR REAR PLANERARY SUN GEAR) |
| 35735A | Ring, Planetary Output Shaft Oil Seal |
| 35737 | Washer, Planetary Carrier Thrust |
| 35737A | Washer, Planetary Carrier Thrust, NO.1 |
| 35738 | Washer, Planetary Carrier Thrust, NO.2 |
| 35743 | Gear, Front Planetary Ring |
| 35743A | Ring, Shaft Snap (FOR FRONT PLANETARY RING GEAR) |
| 35745 | Flange, Front Planetary Ring Gear |
| 35750 | Gear Assy, Center Planetary |
| 35760 | Gear Assy, Rear Planetary |
| 35761 | Gear, Rear Planetary Ring |
| 35761A | Ring, Hole Snap (FOR REAR PLANETARY RING GEAR) |
| 35762A | Bearing, Thrust Needle Roller (FOR REAR PLANETARY FLANGE) |
| 35763 | Gear, Center Planetary Ring |
| 35763A | Ring, Snap(FOR CENTER PLANETARY RING GEAR) |
| 35770A | Bearing, Thrust (FOR OUTPUT SHAFT) |
| 35770B | Race, Thrust Bearing (FOR OUTPUT SHAFT) |
| 35771B | Ring, Hole Snap (FOR OUTPUT SHAFT, NO.1) |
| 35777 | Race, Thrust Bearing, NO.7 |
| 35778 | Race, Thrust Bearing, NO.8 |
| 35778A | Bearing, Thrust Needle Roller |
| 35779A | Race, Thrust Bearing, NO.9 |
| 35779B | Bearing, Thrust Needle Roller |
| 35785B | Race, Thrust Bearing, NO.4 |
| 35785C | Bearing, Thrust Needle Roller |
| 35788D | Race, Thrust Bearing, NO.3 |
| 35788E | Bearing, Thrust Needle Roller |
| 35789B | Race, Thrust Bearing (FOR FRONT PLANETARY FLANGE REAR) |
| 35789F | Race, Thrust Bearing (FOR REAR PLANETARY FLANGE) |
| 35789R | Race, Thrust Bearing (FOR REAR OUTPUT SHAFT) |
| 35789U | Race, Thrust Bearing |
| 35791A | Clutch, 1 Way, NO.1 |
| 35791B | Ring, Hole Snap(FOR 1 WAY CLUTCH) |
| 35795 | Race, 1 Way Clutch Outer |
| 35795A | Ring, Hole Snap (FOR 1 WAY CLUTCH OUTER RACE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
