Toyota Lexus GS Series
2012-01 → 2018-09 · chassis ARL10,AWL10,GRL1#,GWL10 · catalogue 3325B0 · Europe
Supported model
Data version 2018-09

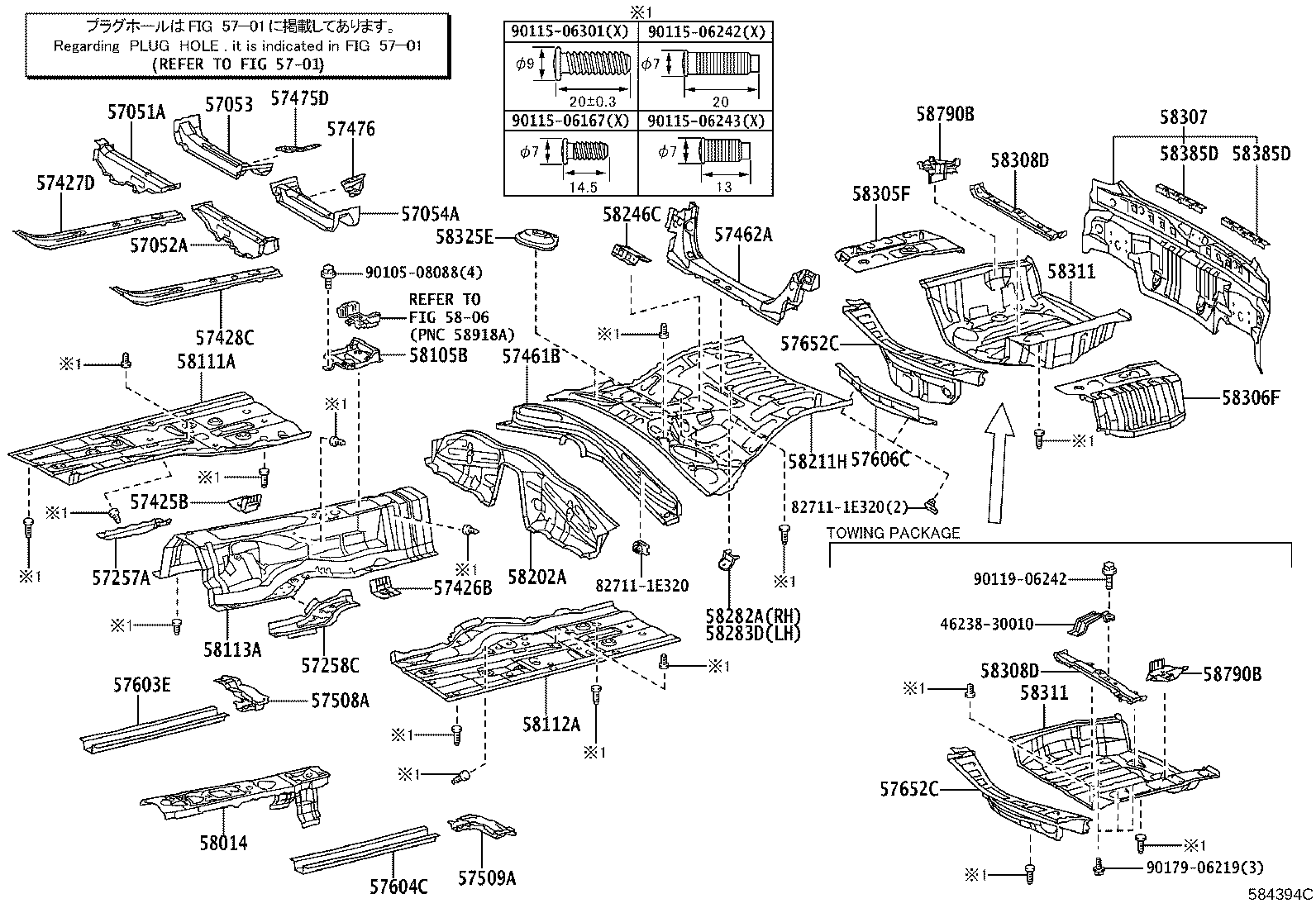

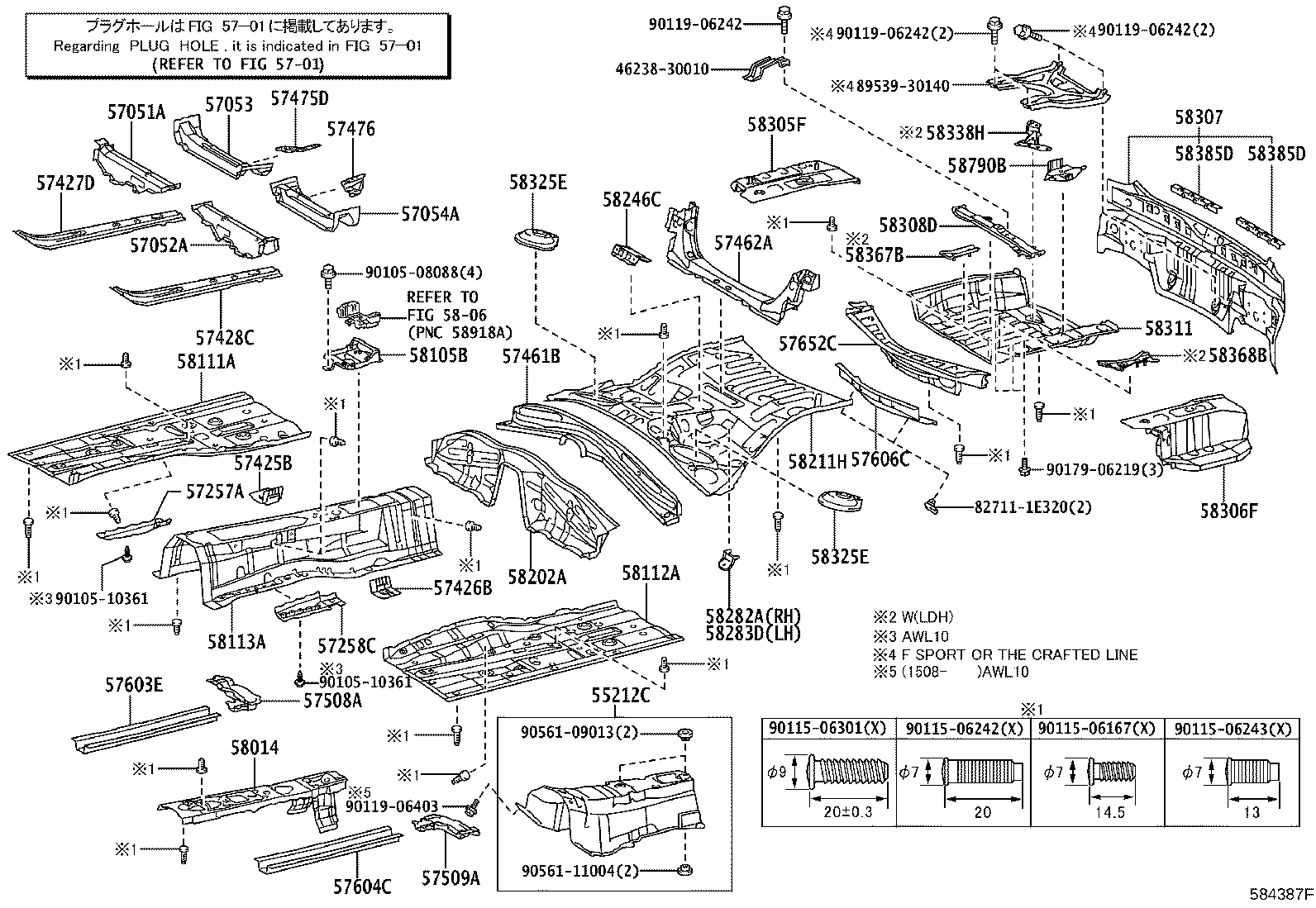

Floor Pan & Lower Back Panel
47 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 55212C | Silencer, Front Panel, Lower |
| 57051A | Member Sub-assy, Front Floor Cross, RH |
| 57052A | Member Sub-assy, Front Floor Cross, LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57257A | Bracket, Engine Rear Mounting Member, RH |
| 57258C | Bracket, Engine Rear Mounting Member, LH |
| 57425B | Reinforcement, Front Floor, NO.2 RH |
| 57426B | Reinforcement, Front Floor, NO.2 LH |
| 57427D | Reinforcement, Front Floor, NO.3 RH |
| 57428C | Reinforcement, Front Floor, NO.3 LH |
| 57461B | Member Sub-assy, Center Floor Cross, NO.1 |
| 57462A | Member, Center Floor Cross, NO.2 |
| 57475D | Plate, Front Floor Crossmember, RH |
| 57476 | Plate, Front Floor Crossmember, LH |
| 57508A | Reinforcement Sub-assy, Front Floor, RH |
| 57509A | Reinforcement Sub-assy, Front Floor, LH |
| 57603E | Extension Sub-assy, Rear Side Member, RH |
| 57604C | Extension Sub-assy, Rear Side Member, LH |
| 57606C | Member Sub-assy, Rear Floor Cross, NO.2 |
| 57652C | Member, Rear Floor Cross, NO.1 |
| 58014 | Panel Sub-assy, Front Floor, Rear Lower |
| 58105B | Panel Sub-assy, Front Floor Rear Upper Sub |
| 58111A | Pan, Front Floor, RH |
| 58112A | Panel, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |

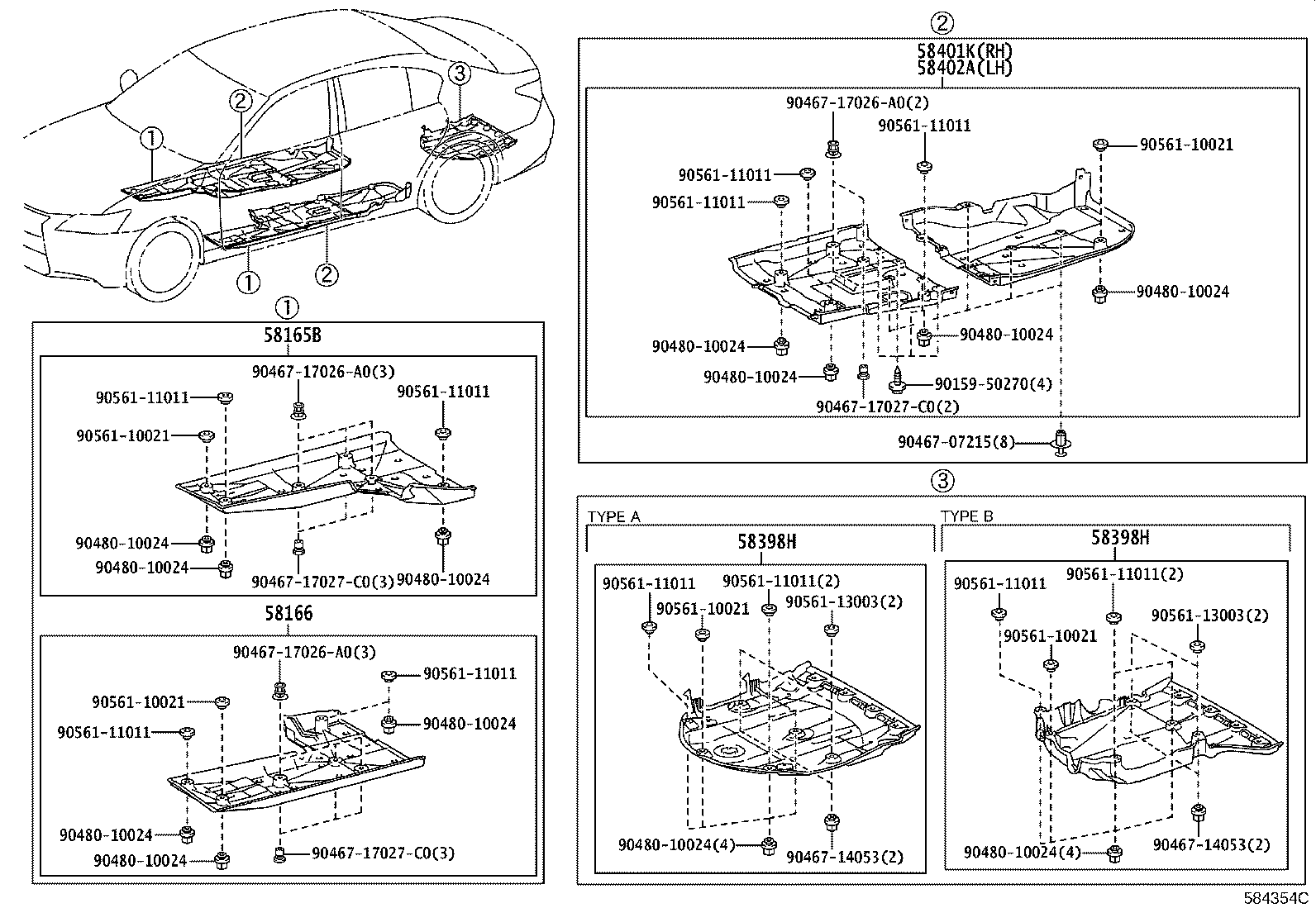

| 58165B | Cover, Front Floor, RH |
| 58166 | Cover, Front Floor, LH |
| 58202A | Pan Sub-assy, Center Floor, Front |
| 58211H | Pan, Center Floor |
| 58246C | Bracket, Rear Seat Hinge, Center NO.2 |
| 58282A | Base, Belt Anchor TO Floor Pan, NO.3 RH |
| 58283D | Base, Belt Anchor TO Floor Pan, NO.3 LH |
| 58305F | Panel Sub-assy, Rear Floor Side, RH |
| 58306F | Panel Sub-assy, Rear Floor Side, LH |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58308D | Bracket Sub-assy, Rear Floor Crossmember |
| 58311 | Pan, Rear Floor |
| 58325E | Cover, Rear Floor Service Hole |
| 58338H | Reinforcement, Rear Floor Pan, NO.2 RH |
| 58367B | Bracket, Fuel Tube |
| 58368B | Bracket, Fuel Tube, NO.2 |
| 58385D | Bracket, Rear Bumper Cover |
| 58398H | Cover, Floor Under, NO.1 |
| 58401K | Board Sub-assy, Rear Floor, NO.1 |
| 58402A | Board Sub-assy, Rear Floor, NO.2 |
| 58790B | Carrier Assy, Jack |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
