Toyota Lexus GS450H
2006-02 → 2011-12 · chassis GWS191 · catalogue 334510 · Europe
Supported model
Data version 2012-01

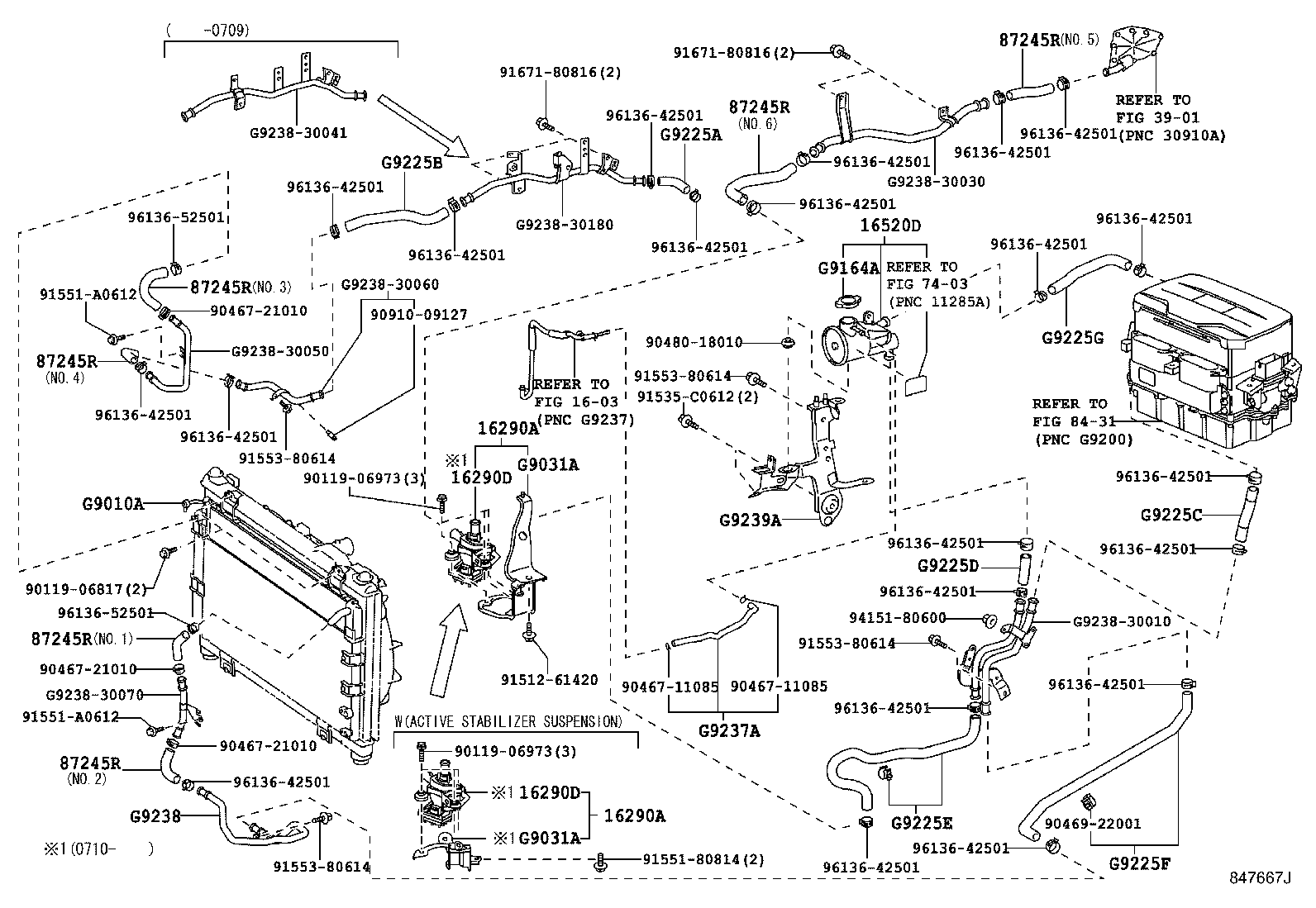

Inverter Cooling
18 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16290A | Pump Assy, Water W/Motor & Bracket |
| 16290D | Pump Assy, Water W/Motor |
| 16520D | Filler Assy, Water |
| 87245R | Hose, Water |
| G9010A | Radiator Assy |
| G9031A | Bracket Sub-assy, HV Water Pump |
| G9164A | Cap, Inverter Radiator |
| G9225A | Hose, Inverter Cooling, NO.7 |
| G9225B | Hose, Inverter Cooling, NO.8 |
| G9225C | Hose, Inverter Cooling, NO.9 |
| G9225D | Hose, Inverter Cooling, NO.10 |
| G9225E | Hose, Inverter Cooling, NO.11 |
| G9225F | Hose, Inverter Cooling, NO.12 |
| G9225G | Hose, Inverter Cooling, NO.13 |
| G9225H | Hose, Inverter Cooling, NO.14 |
| G9237A | Hose, Inverter Drain |
| G9238 | Pipe, Inverter Cooling |
| G9239A | Bracket, Inverter Cooling Pipe |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
