Toyota Lexus LS400
1989-12 → 1994-10 · chassis UCF10 · catalogue 431210 · Europe
Discontinued model
Data version 1995-05

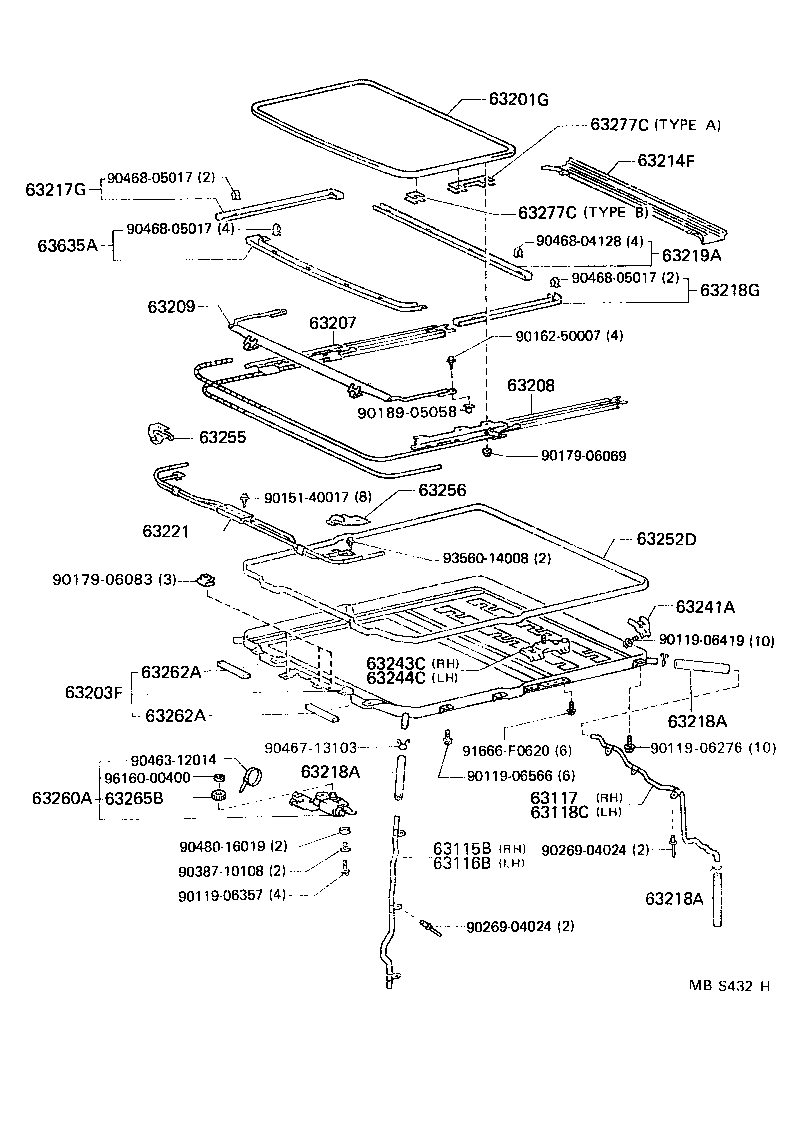

Roof Panel & Back Window Glass
40 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 61826B | Plate, Noise Control, NO.3 |
| 63102A | Panel Sub-assy, Windshield Header |
| 63105D | Frame Sub-assy, Back Window, Upper |
| 63111 | Panel, Roof |
| 63115B | Pipe, Sliding Roof Drain, Front RH |
| 63116B | Pipe, Sliding Roof Drain, Front LH |
| 63117 | Pipe, Sliding Roof Drain, Rear RH |
| 63118C | Pipe, Sliding Roof Drain, Rear LH |
| 63141H | Reinforcement, Roof Panel, Center |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144A | Reinforcement, Roof Panel, NO.4 |
| 63201G | Glass Sub-assy, Sliding Roof |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63207 | Rail Sub-assy, Sliding Roof Guide, RH |
| 63208 | Rail Sub-assy, Sliding Roof Guide, LH |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63214F | Channel, Roof Drip, Rear |
| 63217G | Garnish, Sliding Roof Side, RH |
| 63218A | Hose(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN) |
| 63218G | Garnish, Sliding Roof Side, LH |
| 63219A | Garnish, Sliding Roof, Rear |
| 63221 | Casing, Sliding Roof Cable Guide |
| 63241A | Bracket, Sliding Roof Housing Front Mounting, RH |
| 63243C | Bracket, Sliding Roof Housing Center Mounting, RH |
| 63244C | Bracket, Sliding Roof Housing Center Mounting, LH |
| 63252D | Weatherstrip, Sliding Roof Housing |
| 63255 | Cover, Sliding Roof Guide Rail, RH |
| 63256 | Cover, Sliding Roof Guide Rail, LH |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63262A | Seal, Sliding Roof, Front NO.1 |
| 63265B | Gear, Sliding Roof Drive |
| 63277C | Shim, Sliding Roof Panel |
| 63635A | Garnish, Sliding Roof, Front |
| 63691 | Pad, Roof Silencer, NO.21 |
| 64101 | Panel Sub-assy, Upper Back |
| 64166B | Cover, Upper Back Panel Hole, NO.2 |
| 64811 | Glass, Back Window |
| 64818 | Spacer, Back Window Glass |
| 64819 | Spacer, Back Window Glass, NO.2 |
| 64827 | Clip, Back Window Glass, RH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
