Toyota Lexus LS400
1994-10 → 2000-08 · chassis UCF20 · catalogue 431220 · Europe
Discontinued model
Data version 2001-03

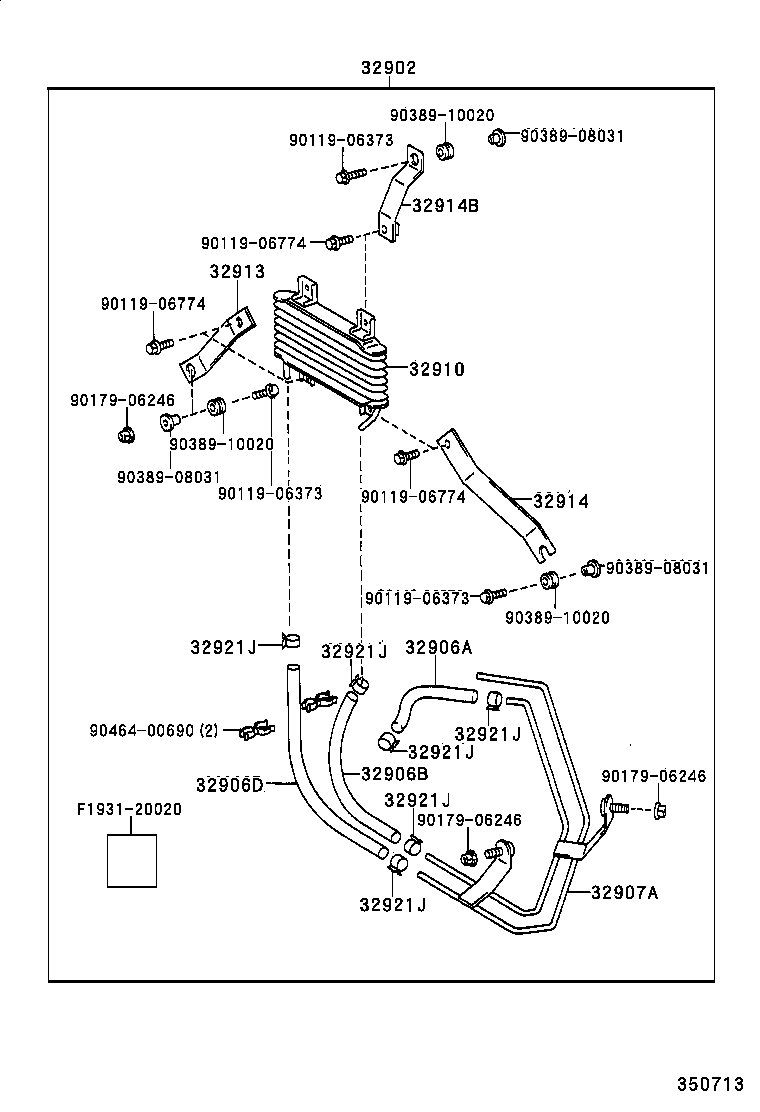

Oil Cooler & Tube (ATM)
25 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 32902 | Cooler Set, Transmission Oil |
| 32906A | Hose, Oil Cooler Tube(FOR INLET) |
| 32906B | Hose, Oil Cooler Tube(FOR OUTLET) |
| 32906D | Tube Sub-assy, Oil Cooler, NO.2 |
| 32907 | Tube Sub-assy, Oil Cooler Outlet, NO.2 |
| 32907A | Tube, Oil Cooler |
| 32910 | Cooler Assy, Oil |
| 32913 | Bracket, Oil Cooler |
| 32914 | Stay, Oil Cooler |
| 32914B | Stay, Transmission Oil Cooler |
| 32921 | Tube, Oil Cooler Inlet, NO.1 |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921D | Hose(FOR OIL COOLER INLET) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32921J | Clip(FOR OIL COOLER HOSE) |
| 32922 | Tube, Oil Cooler Outlet, NO.1 |
| 32922A | Hose(FOR OIL COOLER OUTLET) |
| 32923B | Clamp, Automatic Transmission Oil Cooler Tube, NO.1 |
| 32923C | Clamp, Automatic Transmission Oil Cooler Tube, NO.4 |
| 32923D | Clamp, Automatic Transmission Oil Cooler Tube, NO.5 |
| 32924 | Clamp, Oil Cooler Tube, NO.2 |
| 32925 | Clamp, Oil Cooler Tube, NO.3 |
| 32926 | Cushion, Oil Cooler Tube(ATM) |
| 32941A | Hose, Oil Cooler Inlet, NO.2 |
| 32943A | Hose, Transmission Oil Cooler, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
