Toyota Lexus LS400
1994-10 → 2000-08 · chassis UCF20 · catalogue 431220 · Europe
Discontinued model
Data version 2001-03

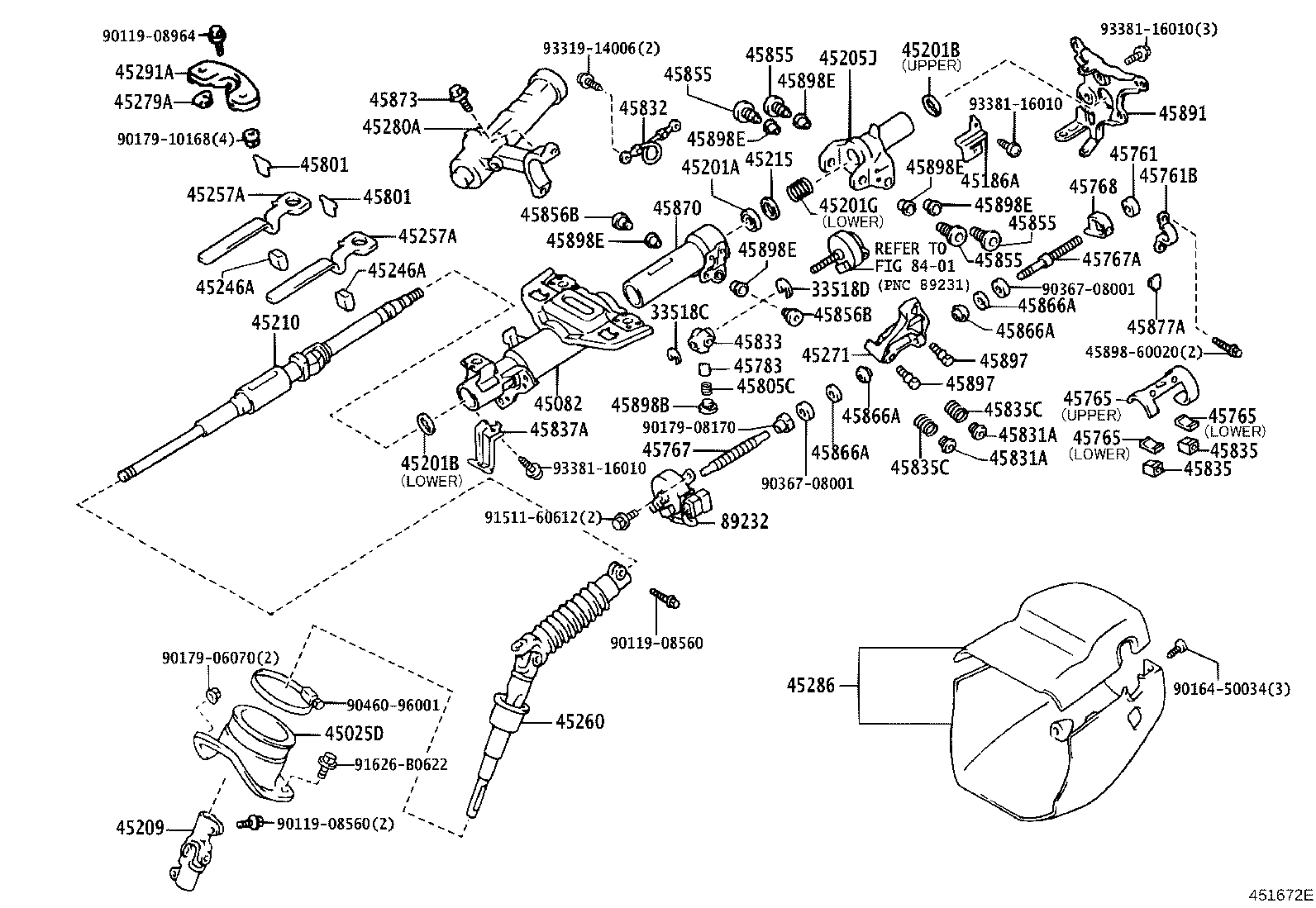

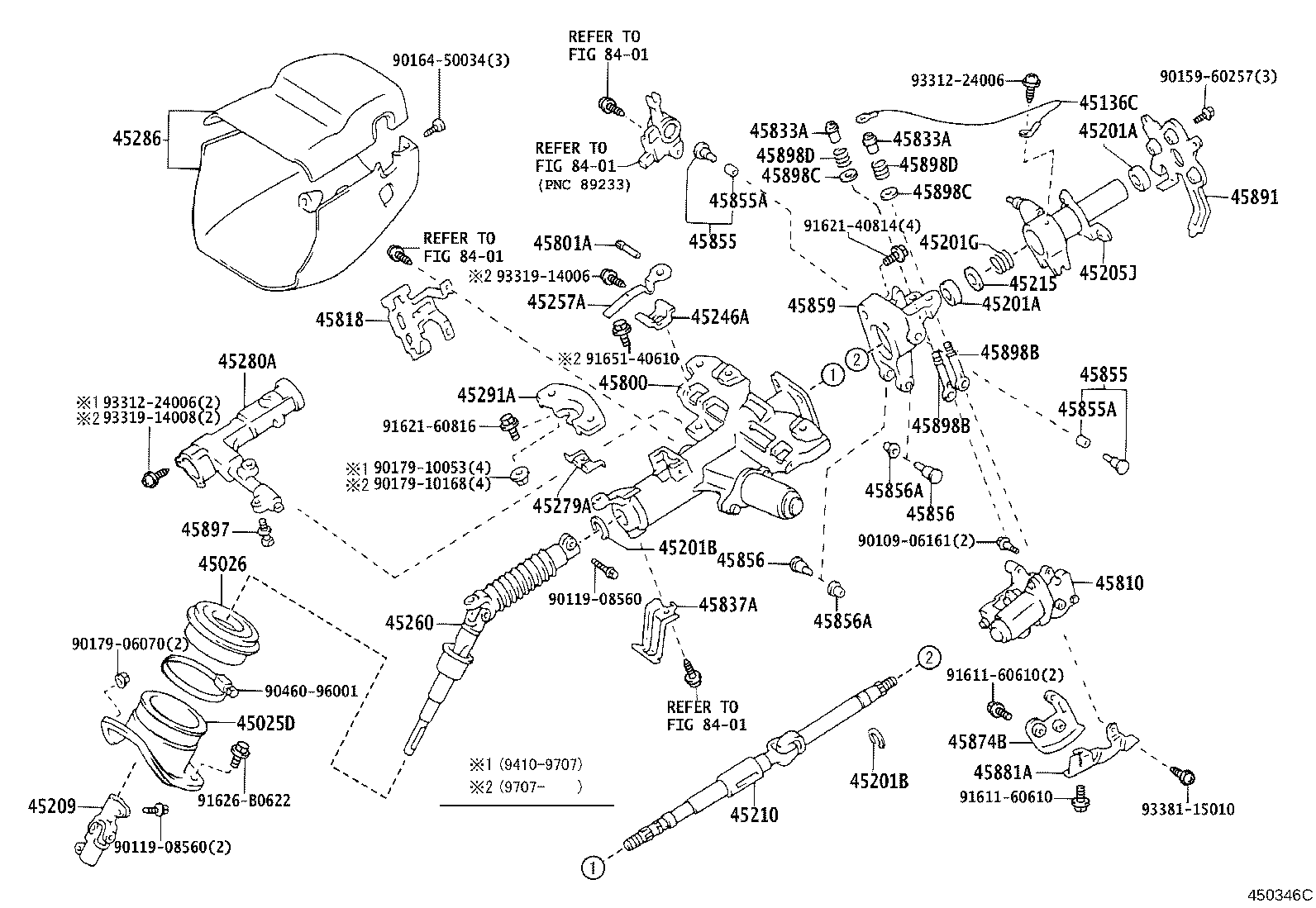

Steering Column & Shaft
61 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33518C | E Ring (FOR TILT MOTOR SHAFT, UPPER) |
| 33518D | E Ring (FOR TILT MOTOR SHAFT, LOWER) |
| 45025D | Cover Sub-assy, Steering Column Hole, NO.1 |
| 45026 | Cover Sub-assy, Steering Column Hole, NO.2 |
| 45082 | Bracket Sub-assy, Break Away W/Capsule |
| 45136C | Cable, Bond(FOR HORN EARTH) |
| 45186A | Bracket, Connector, NO.2 |
| 45201A | Bearing(FOR STEERING MAIN SHAFT) |
| 45201B | Ring, Shaft Snap(FOR STEERING MAIN SHAFT) |
| 45201G | Spring, Compression(FOR STEERING MAIN SHAFT) |
| 45205J | Tube Sub-assy, Steering Column, Upper |
| 45209 | Yoke Sub-assy, Steering Sliding |
| 45210 | Shaft Assy, Steering Main |
| 45215 | Collar, Main Shaft Bearing Thrust |
| 45246A | Guide, Steering Energy Absorbing Plate |
| 45257A | Plate, Steering Column Energy Absorbing |
| 45260 | Shaft Assy, Steering Intermediate, NO.2 |
| 45271 | Clamp, Steering Column, Upper |
| 45279A | Attachment, Steering Column Tube, Lwr |
| 45280A | Bracket Assy, Steering Column, Upper |
| 45286 | Cover, Steering Column |
| 45291A | Support, Steering Column Tube |
| 45761 | Slider, Telescopic Steering |
| 45761B | Support, Telescopic Steering Slider |
| 45765 | Guide, Telescopic Steering |
| 45767 | Cable, Telescopic Steering Column |
| 45767A | Screw, Telescopic Steering |
| 45768 | Bush, Telescopic Steering |
| 45783 | Stopper, Tilt Steering, NO.1 |
| 45800 | Gear Assy, Telescopic Steering, W/Motor |
| 45801 | Support Sub-assy, Steering Post |
| 45801A | Pin Sub-assy, Steering Energy Absorbing |
| 45805C | Spring, Compression(FOR TILT STEERING SUPPORT) |
| 45810 | Gear Assy, Tilt Steering, W/Motor |
| 45818 | Bracket, Connector |
| 45831A | Bolt, Telescope Lever Lock |
| 45832 | Cable, Tilt Steering Support Bond |
| 45833 | Nut, Tilt Steering Adjusting, NO.1 |
| 45833A | Nut, Support Stopper |
| 45835 | Wedge, Lock |
| 45835C | Spring, Compression(FOR STEERING TELESCOPIC WEDGE LOCK) |
| 45837A | Bracket, Steerlng Lower Tube, NO.1 |
| 45855 | Bolt, Tilt Steering, NO.1 |
| 45855A | Bush(FOR TILT STEERING BOLT NO.1) |
| 45856 | Bolt, Tilt Steering, NO.2 |
| 45856A | Bush(FOR TILT STEERING BOLT NO.2) |
| 45856B | Shaft, T1LT Steering, NO.2 |
| 45859 | Support, Tilt Steering Housing |
| 45866A | Stopper, Steering Main Shaft Bush |
| 45870 | Tube Assy, Steering Column |
| 45873 | Stopper, Steering Column Tube |
| 45874B | Protector, Steering Column, NO.1 |
| 45877A | Spacer, Steering Column Bracket |
| 45881A | Protector, Steering Column, NO.2 |
| 45891 | Bracket, Turn Signal |
| 45897 | Bolt, Steering Lock Set |
| 45898B | Bolt, Tilt Steering Support Stopper |
| 45898C | Spacer(FOR TILT STEERING SUPPORT STOPPER BOLT) |
| 45898D | Spring(FOR TILT STEERING SUPPORT STOPPER BOLT) |
| 45898E | Bush(FOR TILT STEERING SUPPORT BOLT) |
| 89232 | Motor, Power Telescopic |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
