Toyota Lexus LS400
1994-10 → 2000-08 · chassis UCF20 · catalogue 431220 · Europe
Discontinued model
Data version 2001-03
Switch & Relay & Computer
130 part groups · 12 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 23289A | Cover, Fuel Pump Resistor |
| 28300 | Relay Assy, Starter |
| 28371 | Relay, Ignition, NO.1 |
| 28380A | Resister, Fuel Pump |
| 47993 | Label, Battery Terminal Install Notice |
| 81980 | Flasher Assy, Turn Signal |
| 82210P | Engine Room Fusible Link |
| 82600F | Fuse, Fuse Block |
| 82600G | Plate, Caution(FOR FUSE) |
| 82600M | Fuse, Medium Current |
| 82616 | Puller, Fuse |
| 82620A | Block Assy, Fusible Link |
| 82642A | Relay, Running Light |
| 82660 | Block Assy, Relay, Engine Room |
| 82661 | Cover, Relay Block, NO.1 |
| 82662A | Cover, Relay Block, Upper, NO.1 |
| 82663 | Cover, Relay Block, Lower |
| 82670A | Block Assy, Junction, NO.1 |
| 82671A | Block, Junction |
| 82672A | Cover, Junction Block |
| 82673A | Bracket, Junction Block, NO.1 |
| 82731 | Block, Driver Side Junction |
| 82734A | Block, Center Junction |
| 82741 | Block, Engine Room Relay |
| 82824L | Pin, Short |
| 83320 | Gage Assy, Fuel Sender |
| 83361 | Gasket, Fuel Sender Gage |
| 83420 | Gage Assy, Water Temperature Sender |
| 83530 | Switch Assy, Oil Pressure (FOR ENGINE) |
| 84030 | Switch Assy,Multiplex Network |
| 84040 | Master Switch Assy,Multiplex Network |
| 84052 | Switch Assy, Un-lock Warning |
| 84119 | Rheostat, Light Control |
| 84140 | Switch Assy, Headlamp Dimmer |
| 84150D | Switch Assy, Headlamp Cleaner |
| 84150E | Bulb, Headlamp Cleaner Switch |
| 84230 | Switch Assy, Courtesy Lamp (FOR ENGINE ROOM) |
| 84231C | Switch, Courtesy Lamp |
| 84233 | Switch Assy, Courtesy Lamp (FOR FRONT DOOR) |
| 84234 | Switch Assy, Courtesy Lamp (FOR REAR DOOR) |
| 84236 | Switch Assy, Courtesy Lamp(FOR LUGGAGE COMPARTMENT ROOM) |
| 84242 | Switch, Glove Box Lamp |
| 84244 | Switch, Steering Pad |
| 84306 | Cable Sub-assy, Spiral |

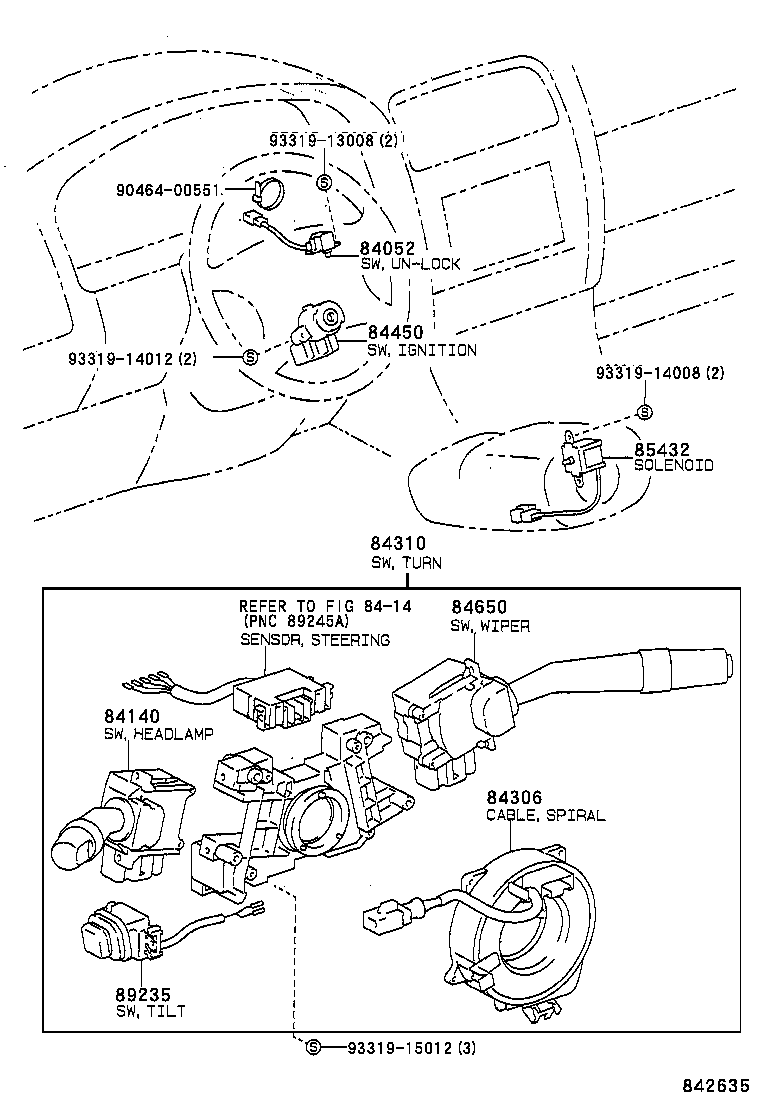

| 84310 | Switch Assy, Turn Signal |
| 84317 | Sensor, Steering Position |
| 84330 | Switch Assy, Hazard Warning Signal |
| 84330B | Bulb, Hazard Warning Signal Switch |
| 84340 | Switch Assy, Stop Lamp |
| 84450 | Switch Assy, Ignition OR Starter |
| 84540 | Switch Assy, Neutral Start |
| 84550 | Switch Assy, Parking Brake |
| 84553 | Cover, Parking Brake Switch |
| 84650 | Switch Assy, Windshield Wiper |
| 84727 | Switch, Shift Lock Control |
| 84742 | Switch, Slide Roof Limit |
| 84751R | Switch, Seat Heater(REAR) |
| 84763 | Plate, Switch |
| 84840 | Switch Assy, Luggage Compartment Door Opening |

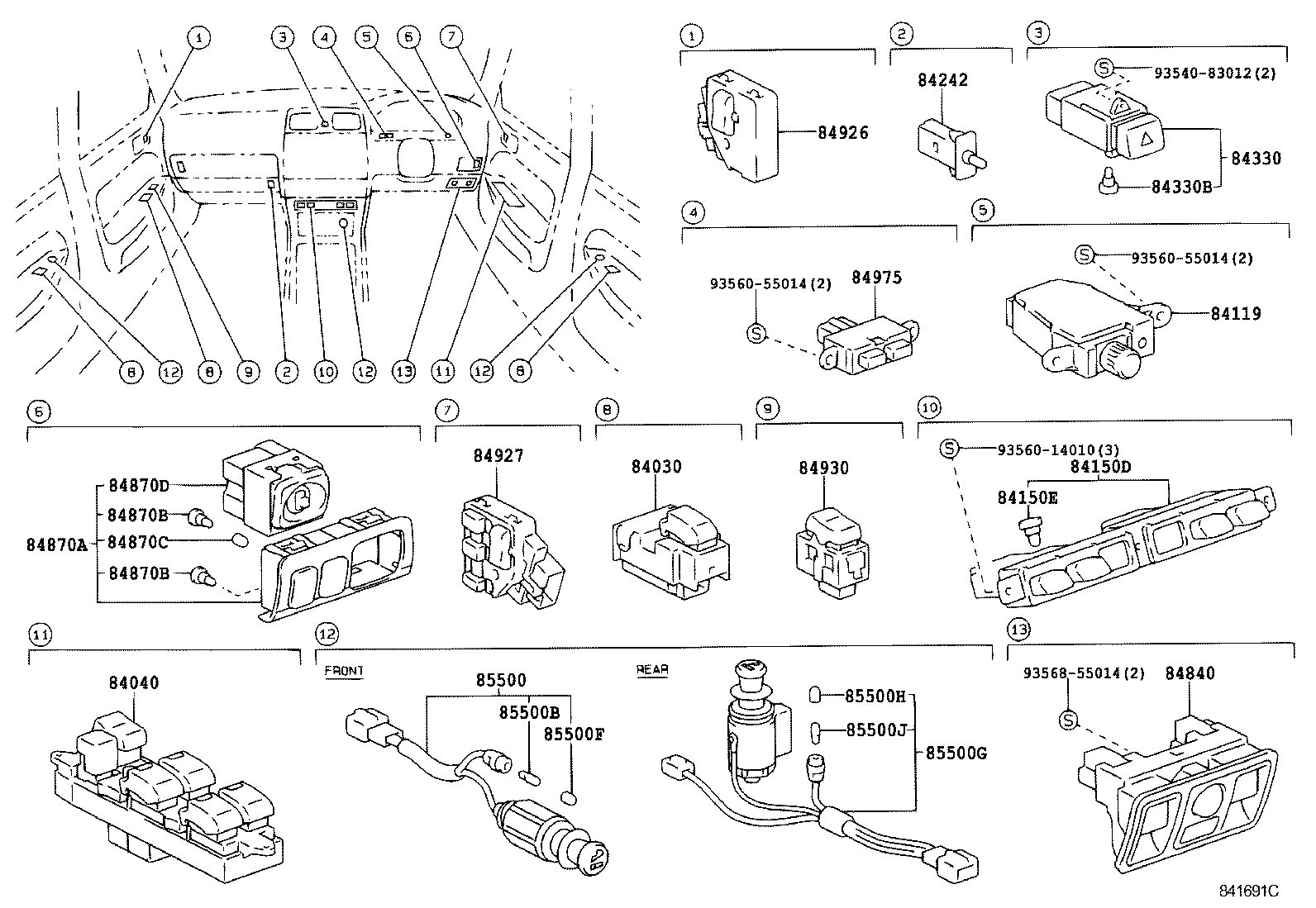

| 84870A | Switch Assy, Outer Mirror |
| 84870B | Bulb, Outer Mirror Switch |
| 84870C | Cap, Outer Mirror Switch Bulb |
| 84870D | Switch Assy, Outer Mirror, NO.2 |

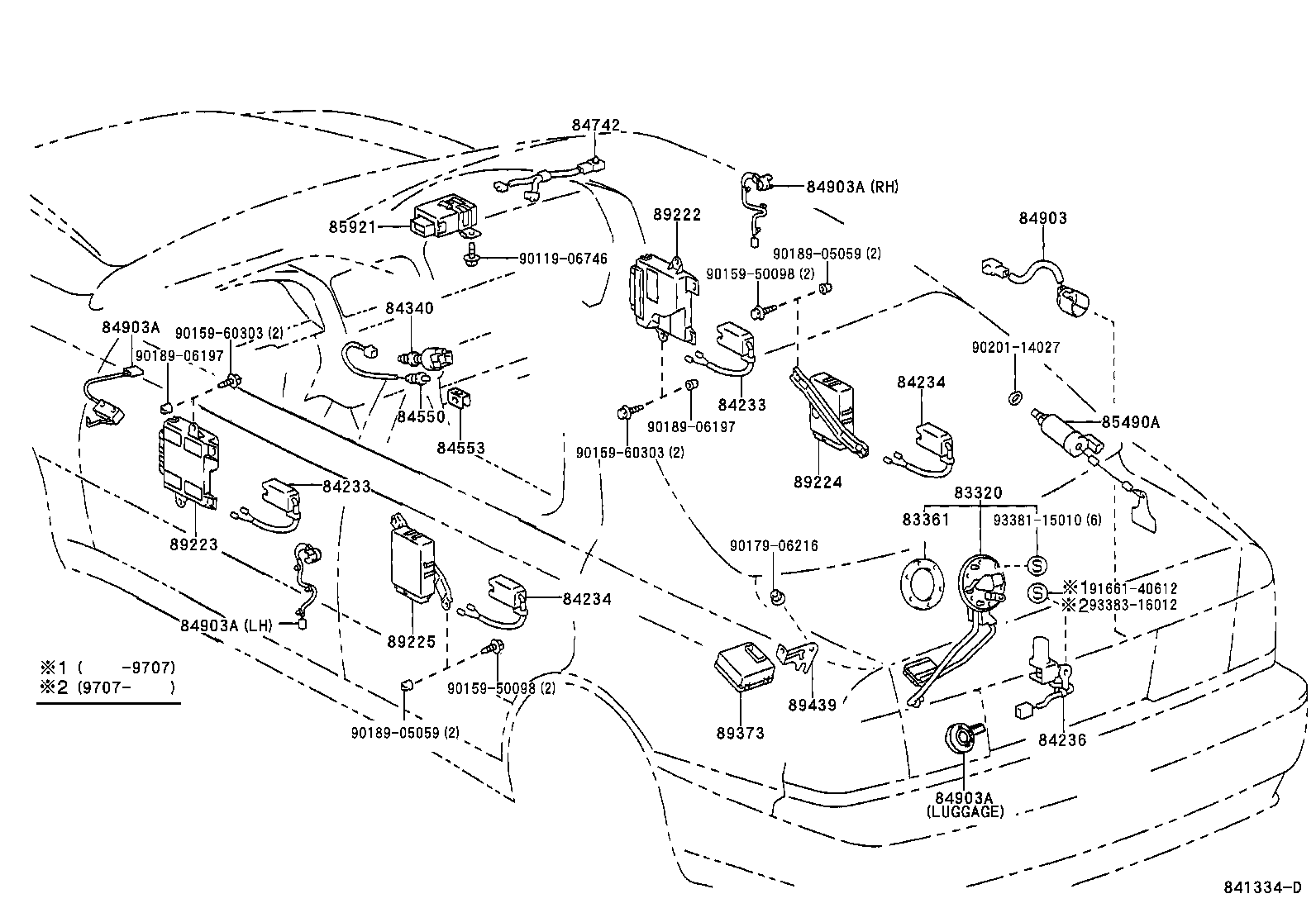

| 84903 | Switch Sub-assy, Door Un-lock |
| 84903A | Switch Sub-assy, Door Unlock |
| 84920C | Switch Assy, Power Seat Front, RH |
| 84920D | Switch Assy, Power Seat Front, LH |
| 84921A | Knob, Power Seat Switch (FOR RECLINING) |
| 84921B | Knob, Power Seat Switch (FOR SLIDE & VERTICAL) |
| 84922A | Switch, Front Power Seat(FOR LUMBAR) |
| 84923 | Switch, Rear Power Seat |
| 84926 | Switch, Height Adjustable Anchor |
| 84927 | Switch, Seat Memory |
| 84930 | Switch Assy, Door Control |
| 84975 | Switch, Trip |
| 85276A | Relay, Cleaner Control |
| 85335 | Switch Assy, Washer Level Warning |
| 85431 | Solenoid, Shift Lock |
| 85432 | Solenoid, Key Interlock |
| 85490A | Solenoid Assy, Fuel Lid Opener |
| 85500 | Lighter Assy, Cigarette |
| 85500B | Bulb, Cigarette Lighter |
| 85500F | Cap, Cigarette Lighter Bulb |
| 85500G | Lighter Assy, Cigarette, Rear |
| 85500H | Cap, Cigarette Lighter Bulb, Rear |
| 85500J | Bulb, Cigarette Lighter, Rear |
| 85880C | Relay, Tilt & Telescopic |
| 85910C | Relay Assy (FOR HEATER BLOWER MOTOR) |
| 85912 | Relay, Defogger |
| 85915 | Relay, Main |
| 85916D | Relay, Fog Lamp |
| 85916L | Relay, Rear Fog Lamp |
| 85916N | Relay, Taillamp |
| 85916P | Relay, Headlamp |
| 85921 | Relay, Sliding Roof Control |
| 85926 | Relay, Headlamp Dimmer |
| 85930 | Relay Assy, Power Window |
| 85933 | Computer, Shift Lock Control |
| 85992A | Relay, Height Adjustable Anchor |
| 85999A | Bracket, Relay, NO.2 |
| 85999D | Bracket, Relay, NO.4 |
| 86530 | Relay Assy, Horn |
| 86640 | Chime Assy |
| 88630G | Relay Assy, Cooler |
| 88630H | Relay Assy, Cooler |
| 88630R | Relay Assy, Cooler, NO.3 |
| 89221 | Computer, Multiplex Network Body |
| 89222 | Computer, Multiplex Network Door, Front RH |
| 89223 | Computer, Multiplex Network Door, Front LH |
| 89224 | Computer, Multiplex Network Door, Rear RH |
| 89225 | Computer, Multiplex Network Door, Rear LH |
| 89227 | Computer, Multiplex Tilt & Telescopic |
| 89228 | Cover, Multiplex Network |
| 89231 | Motor, Power Tilt |
| 89233 | Sensor, Tilt Position |
| 89234 | Sensor, Telescopic Position |
| 89235 | Switch, Tilt Steering |
| 89279A | Cover, Computer |
| 89373 | Sensor, Lamp Failure Indicator |
| 89428 | Switch, Temperature Detect, NO.2 |
| 89439 | Bracket, Sensor |
| 89465 | Sensor, Oxygen |
| 89491 | Sensor, Engine Oil Level |
| 89615 | Sensor, Knock Control |
| 89620 | Igniter Assy |
| 89629 | Bracket, Igniter Assy |
| 89650 | Computer Assy, Power Steering |
| 89710 | Computer Assy, Position Control |
| 89711 | Sensor, Position Control |
| 89960 | Computer Assy, Headlamp Leveling |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
