Toyota Lexus LS430
2000-08 → 2006-08 · chassis UCF30 · catalogue 431230 · Europe
Discontinued model
Data version 2007-01

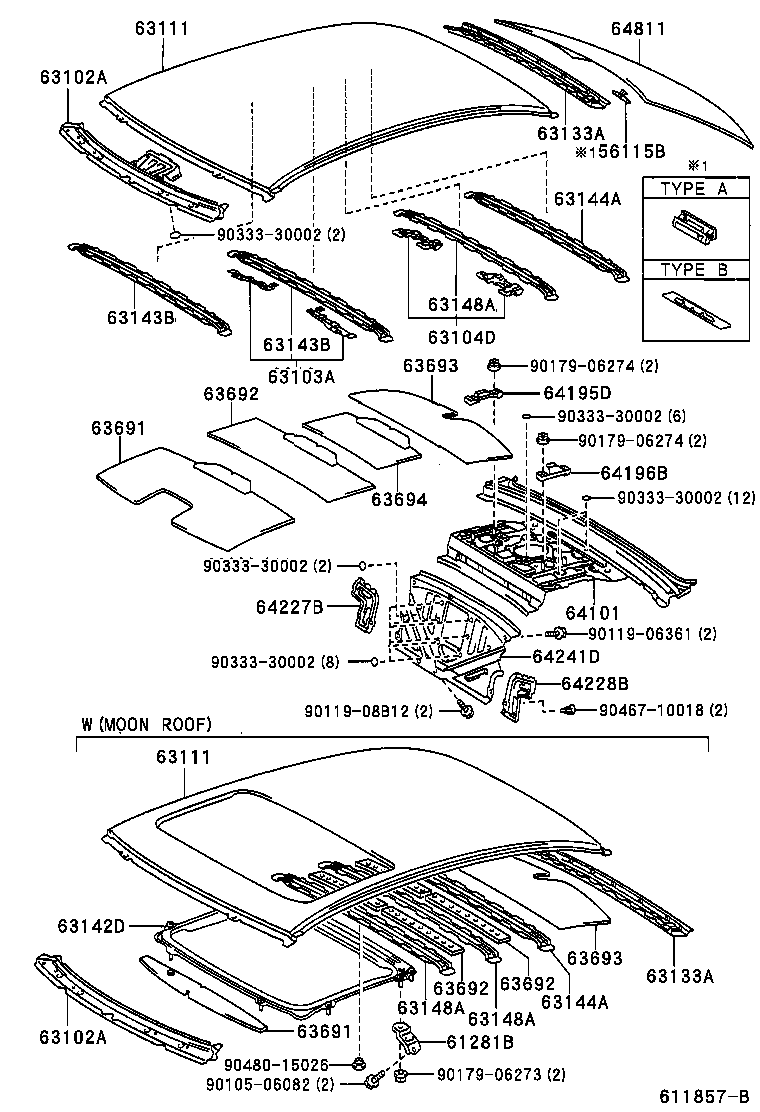

Roof Panel & Back Window Glass
36 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 56115B | Stopper, Back Window Glass, NO.1 |
| 61281B | Bracket, Sliding Roof Housing Side Mounting, NO.1 |
| 63102A | Panel Sub-assy, Windshield Header |
| 63103A | Reinforcement Sub-assy, Roof Panel |
| 63104D | Reinforcement Sub-assy, Roof Panel, NO.2 |
| 63111 | Panel, Roof |
| 63133A | Frame, Back Window, Upper |
| 63142D | Reinforcement Sub-assy, Roof Panel, Rear |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144A | Reinforcement, Roof Panel, NO.4 |
| 63148A | Reinforcement, Roof Panel, NO.7 |

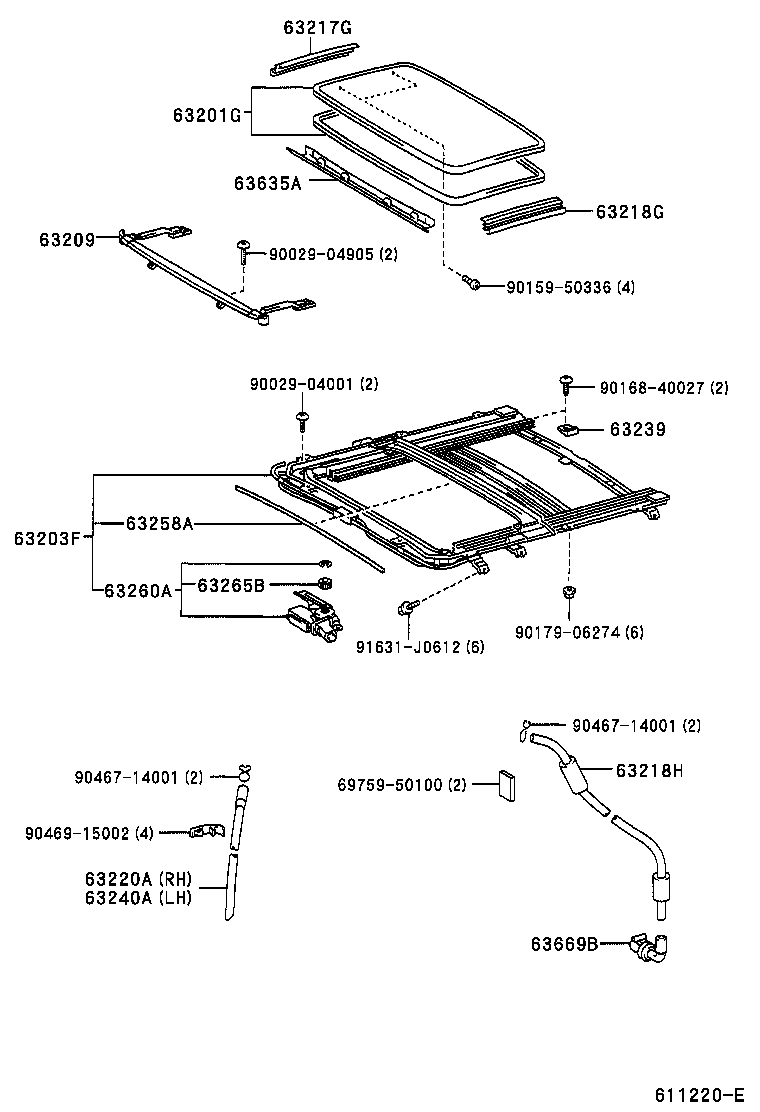

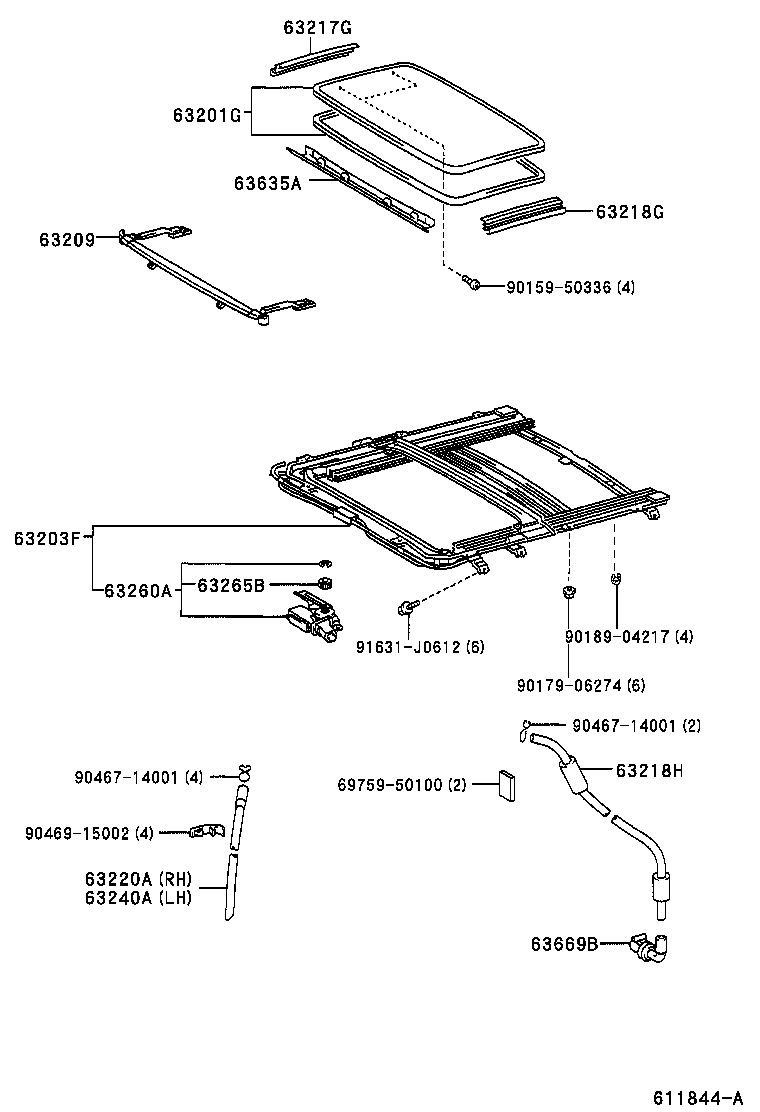

| 63201G | Glass Sub-assy, Sliding Roof |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63217G | Garnish, Sliding Roof Side, RH |
| 63218G | Garnish, Sliding Roof Side, LH |
| 63218H | Hose, Sliding Roof Drain |
| 63220A | Hose Assy, Sliding Roof Drain, RH |
| 63239 | Stopper, Sliding Roof Panel |
| 63240A | Hose Assy, Sliding Roof Drain, LH |
| 63258A | Seal, Slide Roof Rain Channel |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63265B | Gear, Sliding Roof Drive |
| 63635A | Garnish, Sliding Roof, Front |
| 63669B | Grommet, Sliding Roof Drain |
| 63691 | Pad, Roof Silencer, NO.21 |
| 63692 | Pad, Roof Silencer, NO.22 |
| 63693 | Pad, Roof Silencer, NO.23 |
| 63694 | Pad, Roof Silencer, NO.24 |
| 64101 | Panel Sub-assy, Upper Back |
| 64195D | Insulator, Room Partition Panel, RH |
| 64196B | Insulator, Room Partition Panel, LH |
| 64227B | Extension, Center Floor TO Blace, NO.1 |
| 64228B | Extension, Center Floor TO Brace, NO.2 |
| 64241D | Panel, Room Partition |
| 64811 | Glass, Back Window |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
