Toyota Lexus LS430
2000-08 → 2006-08 · chassis UCF30 · catalogue 431230 · Europe
Discontinued model
Data version 2007-01
Heating & Air Conditioning - Cooler Unit
52 part groups · 8 illustrations

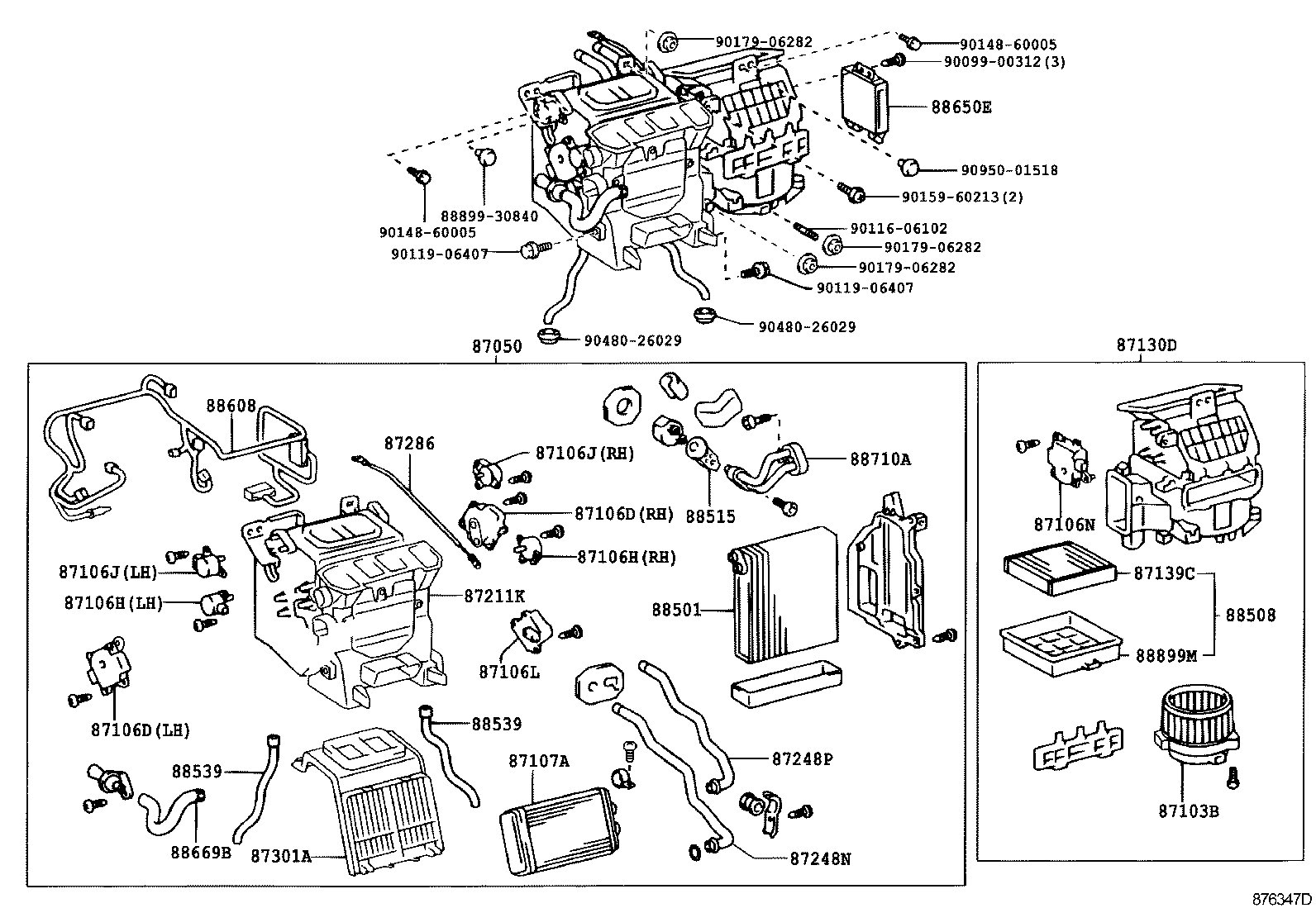

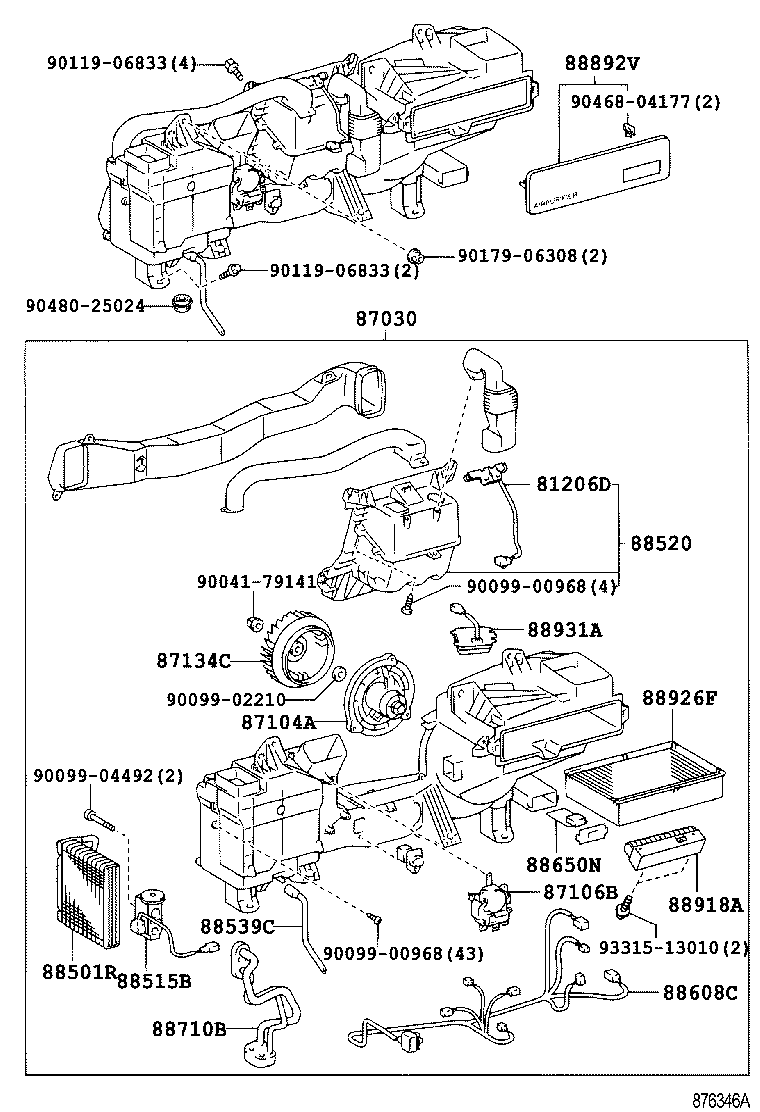

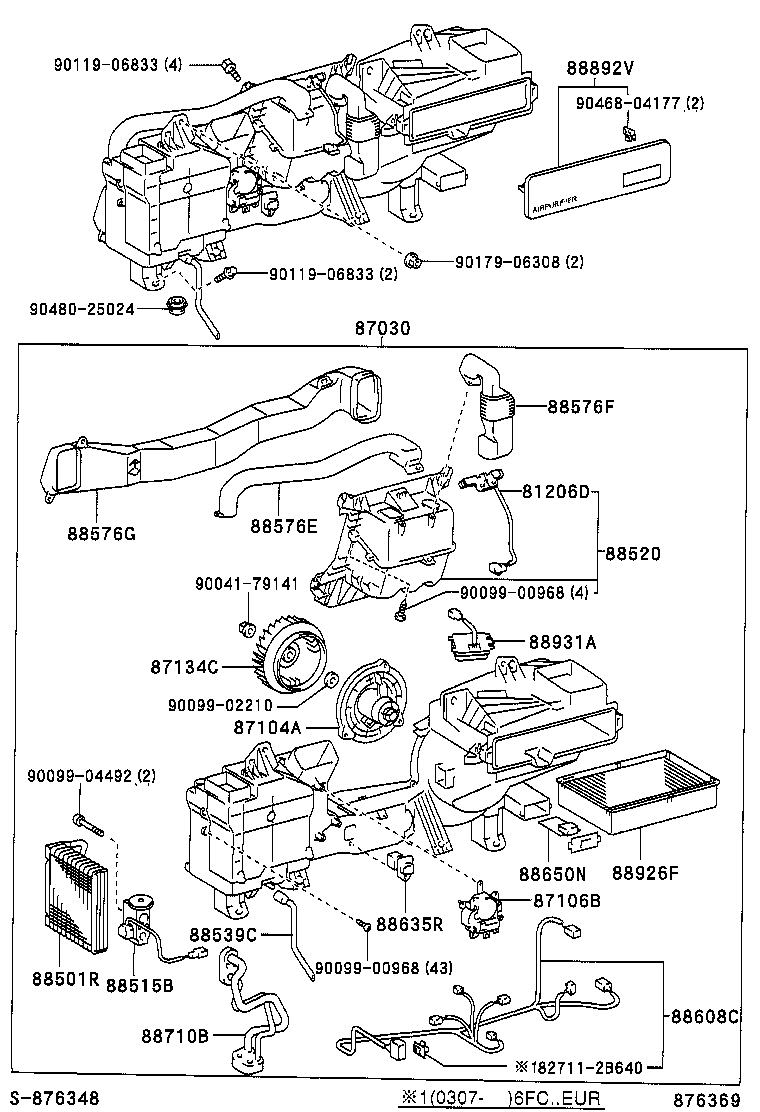

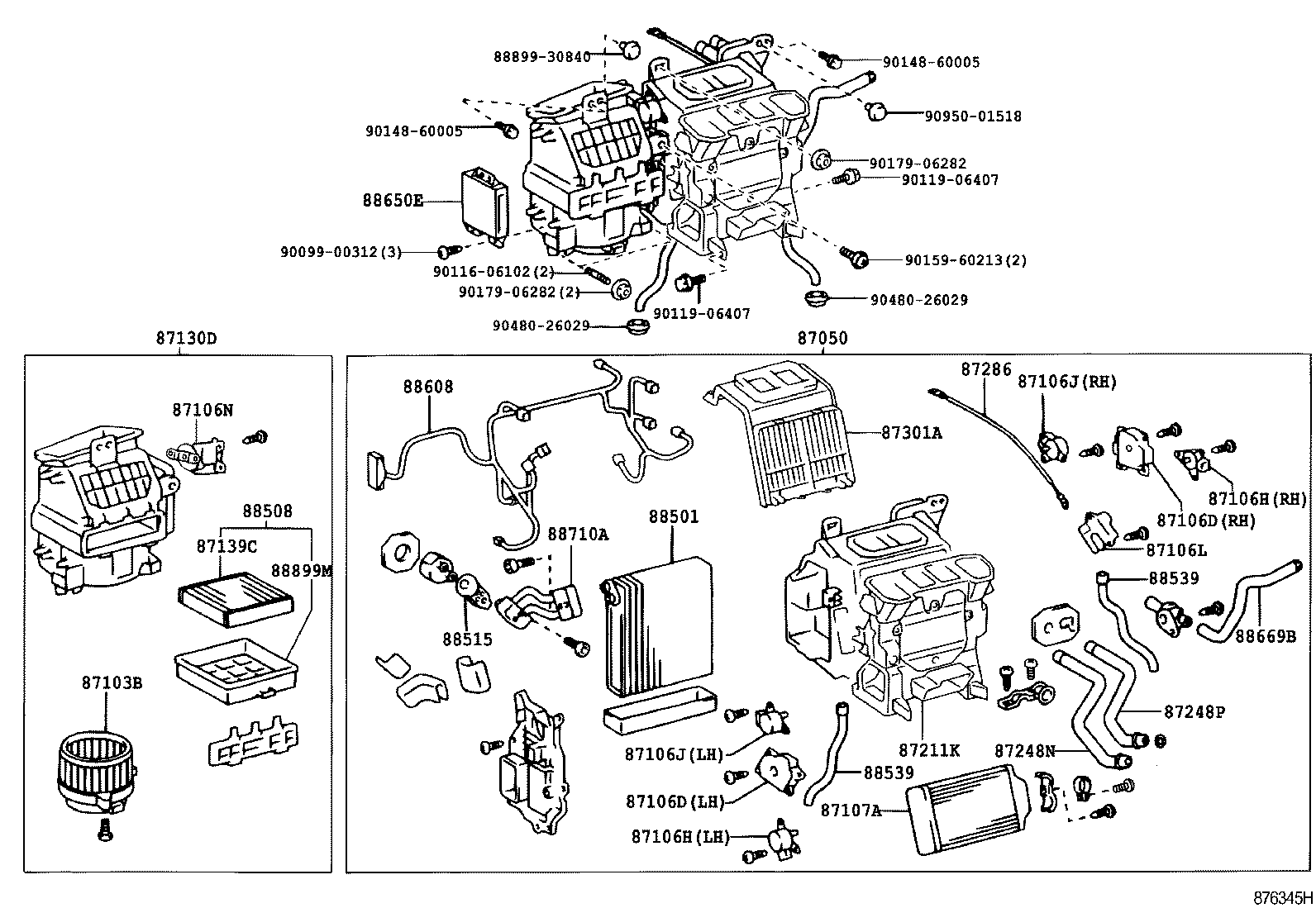

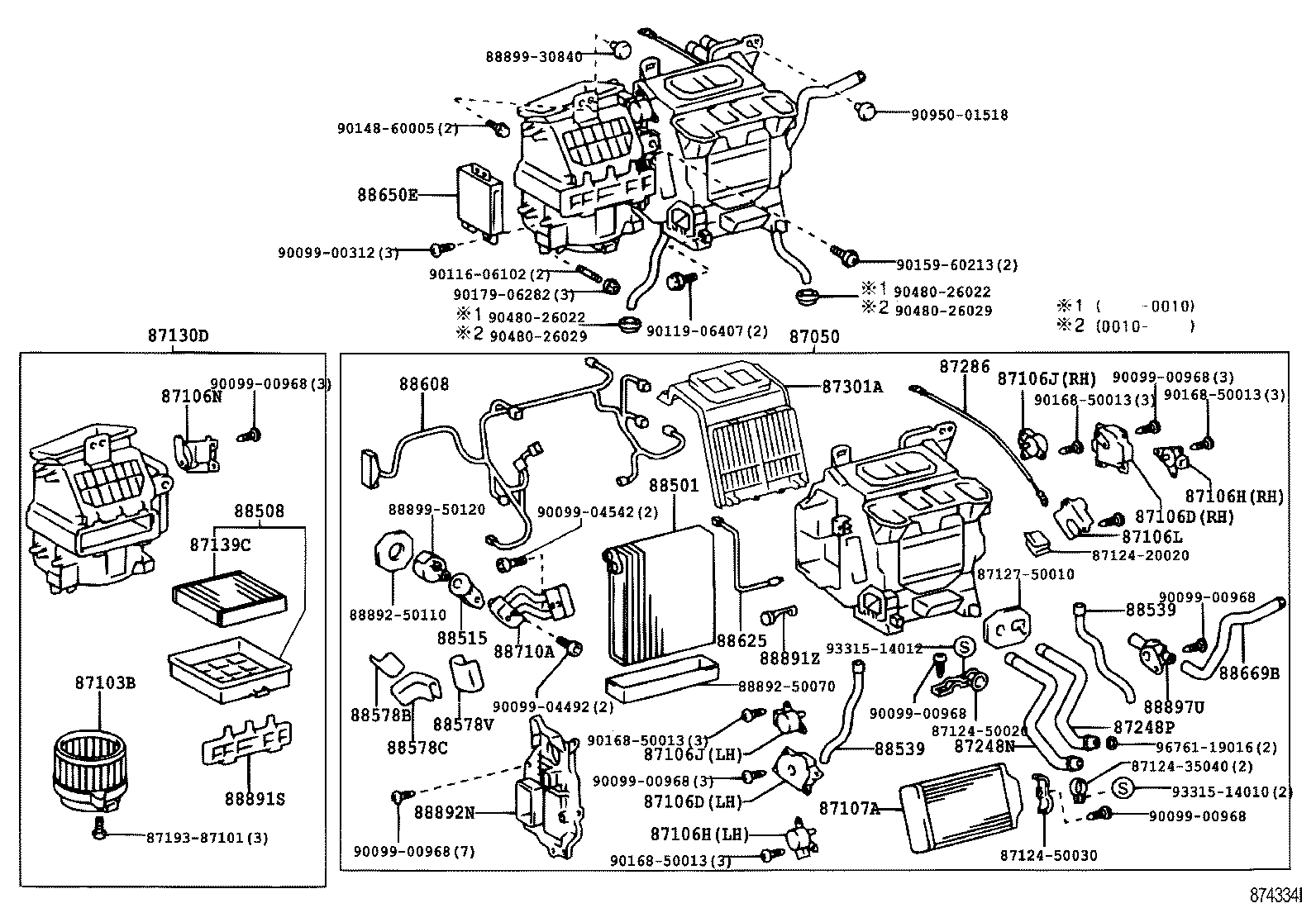

Part groups
| PNC | Description |
|---|---|
| 81206D | Lamp Sub-assy, Cooling Box |
| 87030 | Blower Assy, Air Conditioner |
| 87050 | Radiator Assy, Air Conditioner |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87104A | Motor Sub-assy, Blower |
| 87106B | Servo Sub-assy, Damper(FOR COOLING UNIT) |
| 87106D | Servo Sub-assy, Damper, NO.1 |
| 87106H | Servo Sub-assy, Damper(FOR AIRMIX) |
| 87106J | Servo Sub-assy, Damper(FOR MODE) |
| 87106L | Servo Sub-assy, Damper |
| 87106N | Servo Sub-assy, Damper(FOR RECIRCULATION) |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87130D | Blower Assy |
| 87134C | Fan, Blower(FOR COOLING UNIT) |
| 87139C | Filter, Clean Air |
| 87211K | Duct, Air |
| 87248N | Pipe, Heater Water Inlet |
| 87248P | Pipe, Heater Water Outlet |
| 87286 | Cable, Control |
| 87301A | Case Sub-assy, Heater |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88508 | Filter Sub-assy, Clean Air |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88520 | Box Assy, Cooling |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88576E | Duct, Cooler Air, NO.1 |
| 88576F | Duct, Cooler Air, NO.2 |
| 88576G | Duct, Cooler Air, NO.3 |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88578V | Packing, Cooling Unit, NO.3 |
| 88608 | Harness Sub-assy, Wiring Air Conditioner |
| 88608C | Harness Sub-assy, Wiring Air Indicator, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88635R | Resistor, Blower |
| 88650E | Amplifier Assy, Air Conditioner, NO.1 |
| 88650N | Amplifier Assy, Air Conditioner |
| 88669B | Hose, Cooler Air |
| 88710A | Tube Assy, Air Conditioner |
| 88710B | Tube Assy, Air Conditioner |
| 88891S | Cover, Cooler, NO.1 |
| 88891Z | Bracket, Cooler Thermistor |
| 88892N | Cover, Cooler, NO.2 |
| 88892V | Cover, Air Purifier |
| 88897U | Pipe, Aspirator |
| 88899M | Plate, Cover(FOR AIR FILTER) |
| 88918A | Lamp Assy, Indicator |
| 88926F | Filter, Rear Cooler |
| 88931A | Sensor, Smoke |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
