Toyota Lexus LS Series
2017-10 → present · chassis GSF50,GVF5#,VXFA55 · catalogue 431560 · Europe
Supported model
Data version 2020-11
Manifold
76 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|

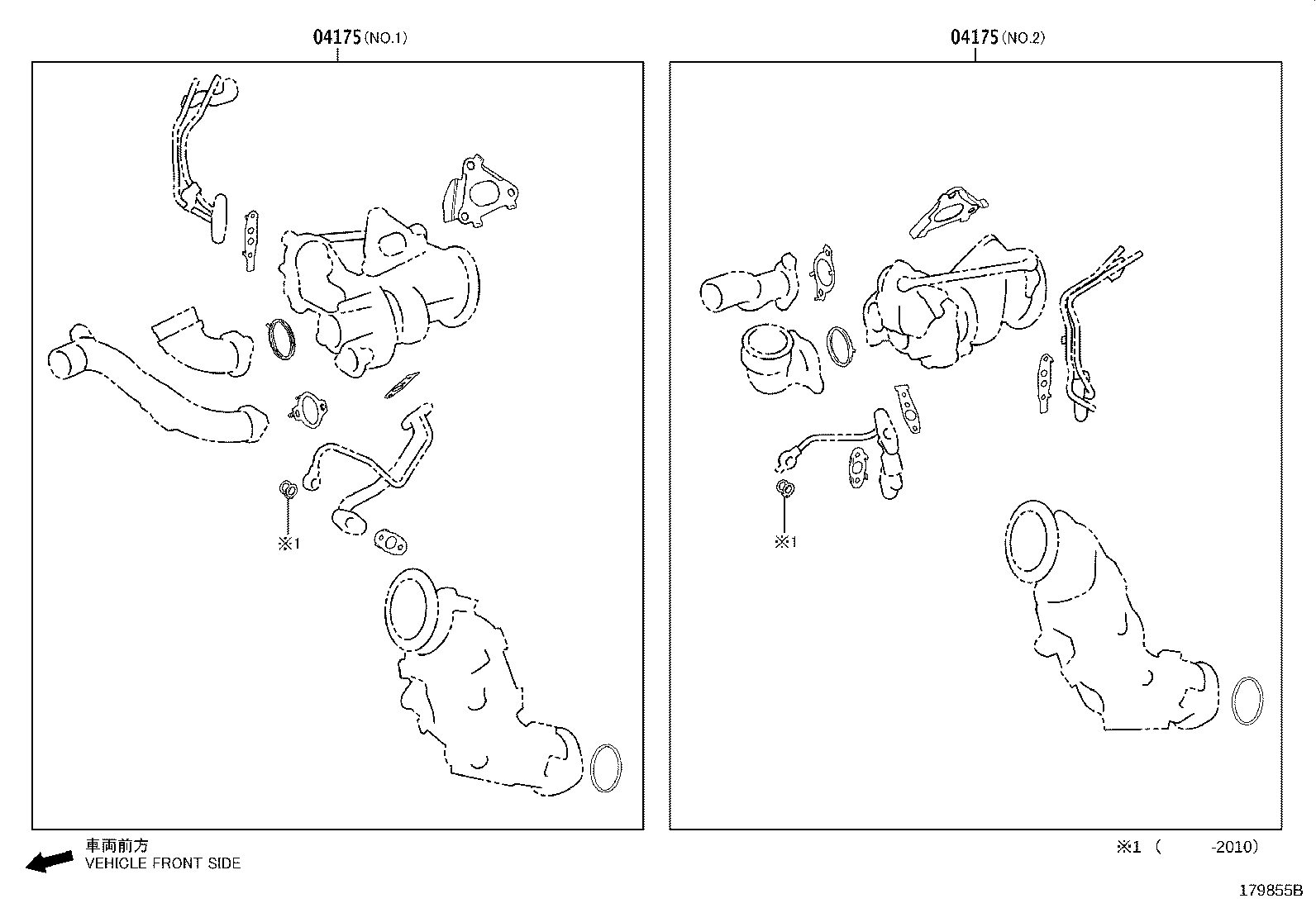

| 04175 | Gasket Kit, Turbocharger |
| 15407G | Pipe Sub-assy, Turbo Oil Inlet, RH |
| 15407H | Bolt, Union(FOR TURBO OIL INLET PIPE RH) |
| 15407J | Gasket(FOR TURBO OIL INLET PIPE RH) |
| 15408G | Pipe Sub-assy, Turbo Oil Inlet, LH |
| 15408H | Gasket(FOR TURBO OIL INLET PIPE LH) |
| 15408J | Bolt, Union(FOR TURBO OIL INLET PIPE LH) |
| 15471 | Gasket, Turbo Oil Inlet |
| 15472 | Gasket, Turbo Oil Outlet, NO.1 |

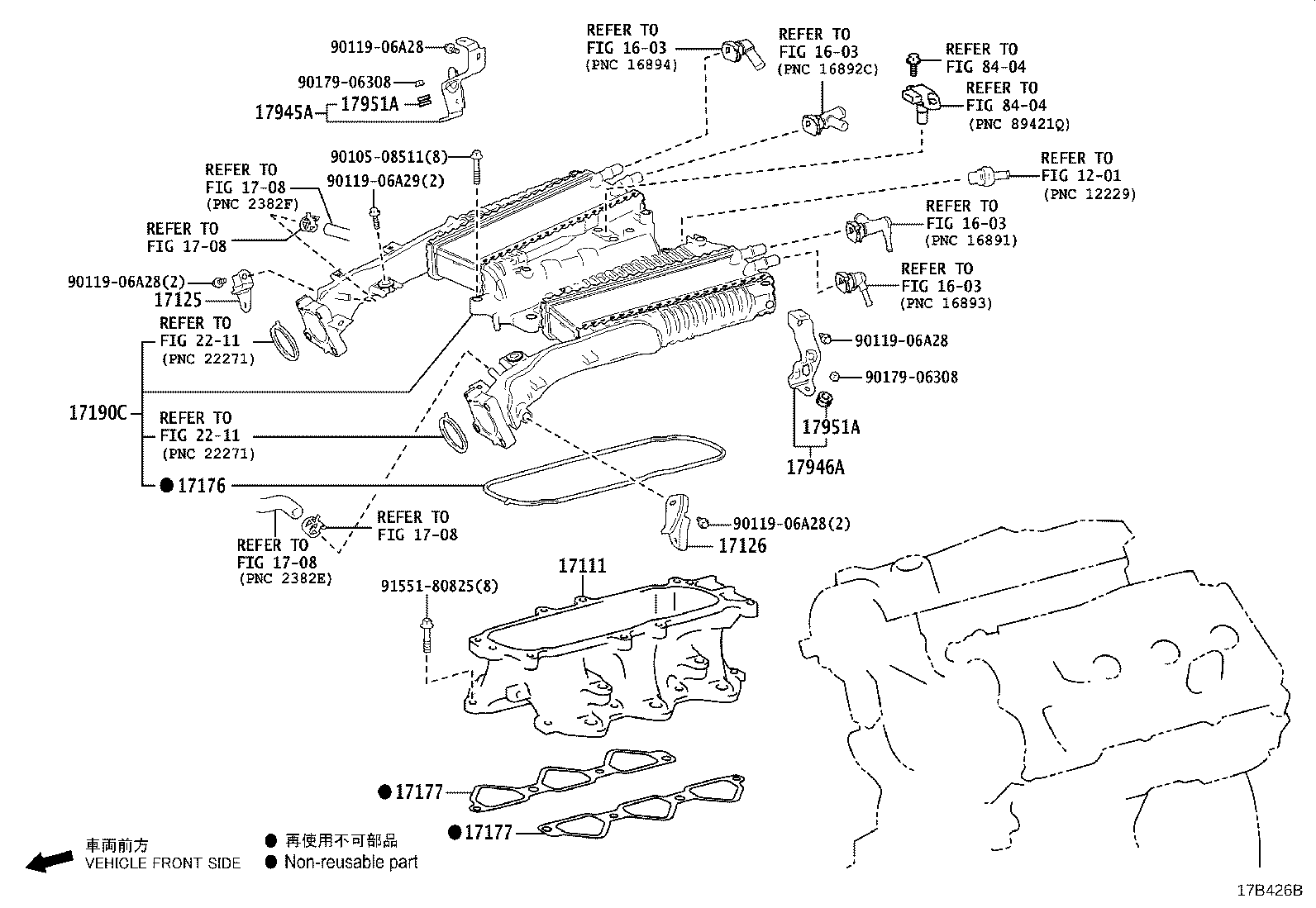

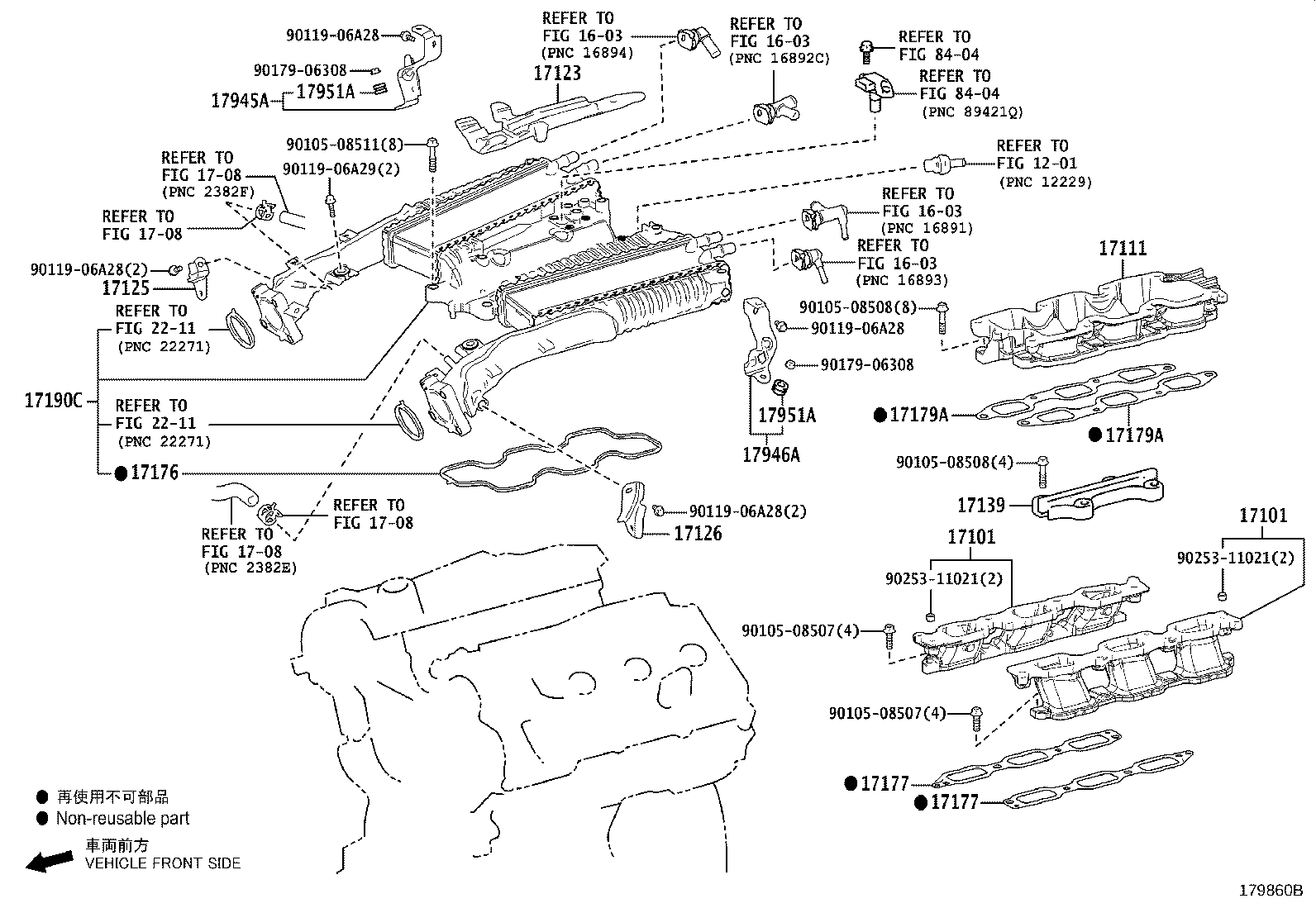

| 17101 | Manifold Sub-assy, Intake, Lower |
| 17111 | Manifold, Intake |
| 17111Z | Bolt, Stud(FOR INTAKE MANIFOLD TO CYLINDER HEAD) |
| 17118 | Stay, Manifold |
| 17119 | Stay, Manifold, NO.2 |
| 17123 | Cover, Surge Tank |
| 17125 | Stay, Surge Tank, NO.1 |
| 17126 | Stay, Surge Tank, NO.2 |
| 17138A | Stay, Intake Pipe |
| 17139 | Stay, Manifold, NO.2 |

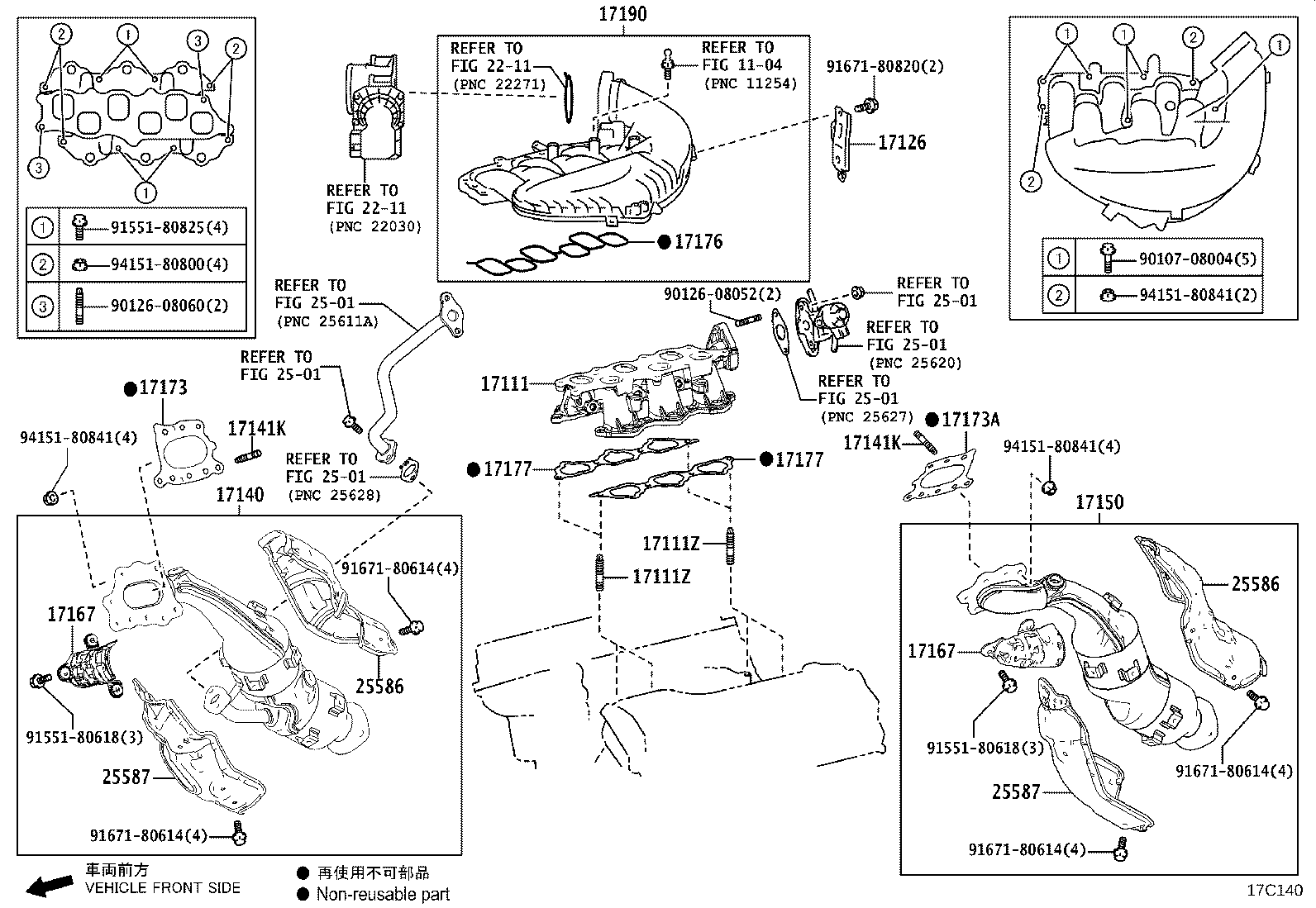

| 17140 | Manifold Assy, Exhaust, RH |
| 17141G | Bolt, Stud(FOR TURBOCHARGER) |
| 17141K | Bolt, Stud(FOR EXHAUST MANIFOLD TO CYLINDER HEAD) |
| 17150 | Manifold Assy, Exhaust, LH |
| 17167 | Insulator, Exhaust Manifold Heat, NO.1 |
| 17173 | Gasket, Exhaust Manifold TO Head |
| 17173A | Gasket, Exhaust Manifold TO Head, LH |
| 17173C | Gasket(FOR TURBOCHARGER SUB-ASSY NO.2) |
| 17176 | Gasket, Air Surge Tank TO Intake Manifold |
| 17177 | Gasket, Intake Manifold TO Head, NO.1 |
| 17179A | Gasket, Intake Manifold, NO.2 |
| 17190 | Tank Assy, Intake Air Surge |
| 17190C | Tank Assy, Intake Air Surge W/Intercooler |
| 17198B | Gasket(FOR TURBOCHARGER SUB-ASSY NO.1) |

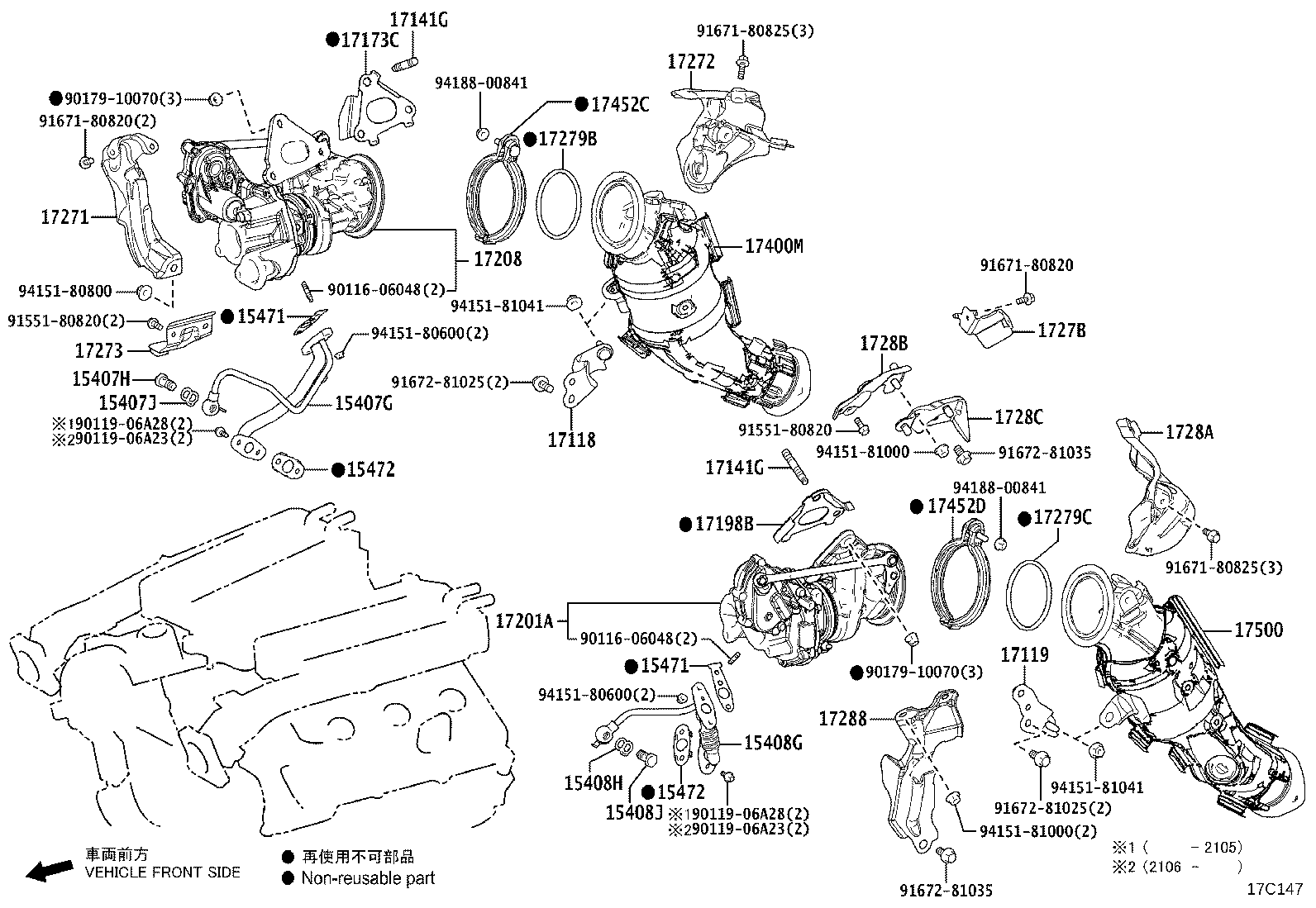

| 17201A | Turbocharger Sub-assy, NO.1 |
| 17208 | Turbocharger Sub-assy, NO.2 |
| 17271 | Insulator, Turbo, NO.1 |
| 17272 | Insulator, Turbo, NO.2 |
| 17273 | Stay, Turbo Insulator, NO.1 |
| 17274 | Elbow, Compressor Inlet |
| 17274A | Clamp(FOR COMPRESSOR INLET ELBOW, NO.1) |
| 17275B | Elbow, Compressor Outlet, NO.1 |
| 17277 | Gasket, Compressor Outlet |
| 17279B | Gasket, Turbine Outlet Elbow, RH |
| 17279C | Gasket, Turbine Outlet Elbow, LH |
| 1727B | Stay, Turbo Insulator, NO.2 |
| 17285A | Elbow, Compressor Outlet, NO.2 |
| 17286A | Clamp(FOR COMPRESSOR INLET ELBOW, NO.2) |
| 17288 | Insulator, Turbo, NO.3 |
| 1728A | Insulator, Turbo, NO.4 |
| 1728B | Insulator, Turbo, NO.5 |
| 1728C | Insulator, Turbo, NO.6 |

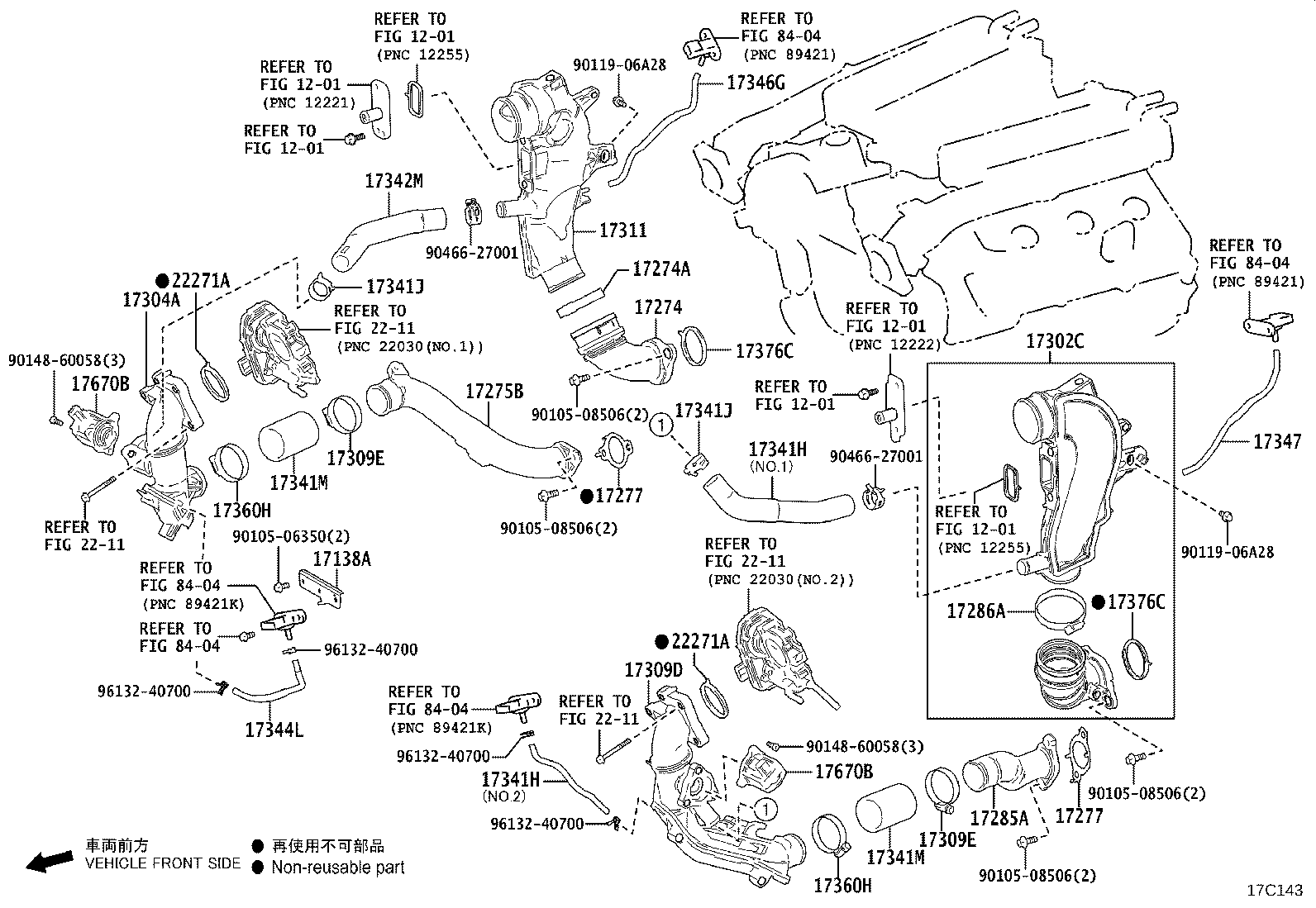

| 17302C | Duct Sub-assy, Air Inlet, NO.2 |
| 17304A | Tube Sub-assy, Air, RH |
| 17309D | Tube Sub-assy, Air, LH |
| 17309E | Clamp(FOR AIR TUBE SUB-ASSY) |
| 17311 | Duct, Air Inlet, NO.1 |
| 17341H | Hose, Air |
| 17341J | Clamp, Hose |
| 17341M | Hose, Air, NO.1 |
| 17342M | Hose, Air, NO.2 |
| 17344L | Hose, Air, NO.4 |
| 17346G | Hose, Air, NO.6 |
| 17347 | Hose, Air, NO.7 |
| 17360H | Clamp(FOR AIR TUBE, NO.1) |
| 17376C | Gasket, Air Tube |
| 17400M | Converter Assy, W/Catalyst, RH |
| 17452C | Clamp, Exhaust Pipe, RH |
| 17452D | Clamp, Exhaust Pipe, LH |
| 17500 | Converter Assy, W/Catalyst, LH |
| 17670B | Valve Assy, Air By-pass |
| 17945A | Bracket, Intercooler Support |
| 17946A | Bracket, Intercooler Support, NO.2 |
| 17951A | Insulator, Intercooler |
| 22271A | Gasket, Throttle Body |
| 25586 | Insulator, Manifold Converter, NO.1 |
| 25587 | Insulator, Manifold Converter, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
