Toyota Lexus LS Series
2017-10 → present · chassis GSF50,GVF5#,VXFA55 · catalogue 431560 · Europe
Supported model
Data version 2020-11
Heating & Air Conditioning - Control & Air Duct
36 part groups · 16 illustrations
Illustrations
Part groups

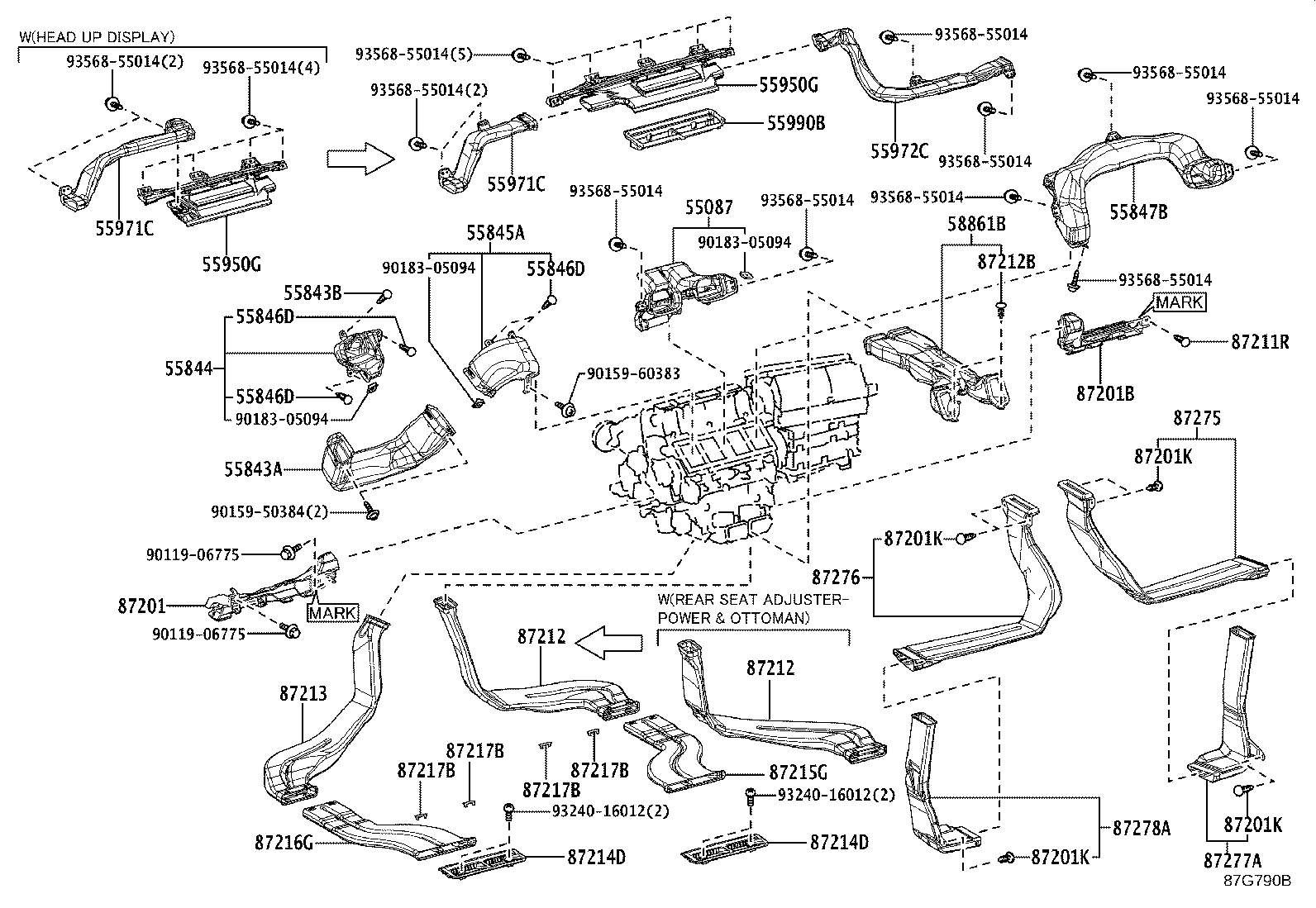

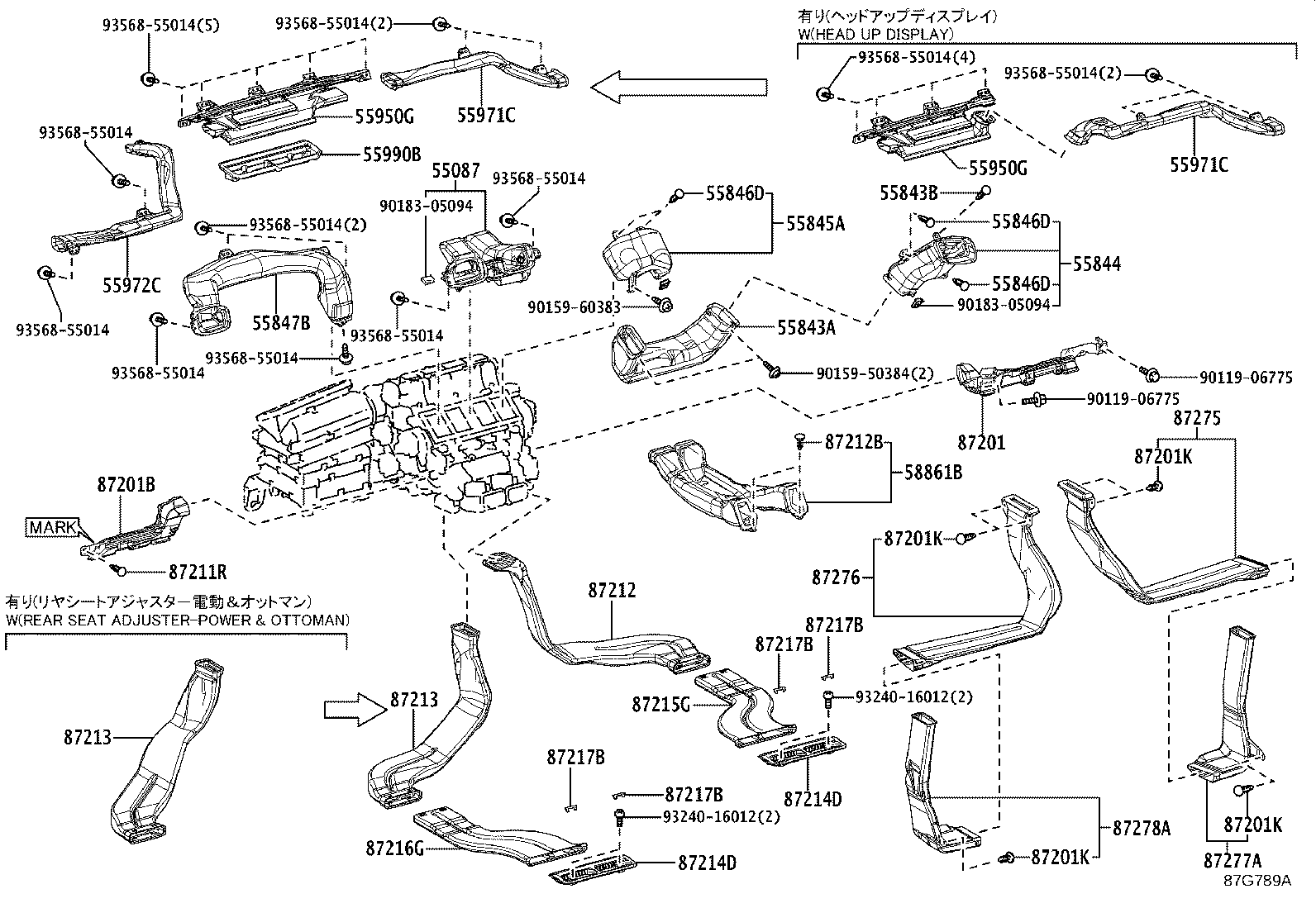

| PNC | Description |
|---|---|
| 55087 | Duct Sub-assy, Heater TO Register, NO.4 |
| 55843A | Duct, Heater TO Register, NO.1 |
| 55843B | Clip, Heater TO Register Duct |
| 55844 | Duct, Heater TO Register, NO.2 |
| 55845A | Duct, Heater TO Register, NO.3 |
| 55846D | Clip, Heater TO Register Duct |
| 55847B | Duct, Heater TO Register, NO.5 |
| 55900 | Control Assy, Air Conditioner |
| 55950G | Nozzle Assy, Defroster |
| 55971C | Duct, Side Defroster Nozzle, NO.1 |
| 55972C | Duct, Side Defroster Nozzle, NO.2 |
| 55990B | Nozzle Assy, Defroster, Lower |
| 58861B | Duct, Console Box, NO.1 |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201B | Duct Sub-assy, Air, NO.2 |
| 87201K | Clip (FOR AIR DUCT) |
| 87211R | Clip, Air Duct |
| 87212 | Duct, Air, Rear NO.1 |
| 87212B | Clip, Air Duct |
| 87213 | Duct, Air, Rear NO.2 |
| 87214D | Duct, Air, Rear NO.3 |
| 87215G | Guide, Air Duct, Rear RH |
| 87216G | Guide, Air Duct, Rear LH |
| 87217B | Plug, Air Duct |
| 87275 | Duct, Floor Heater Air, NO.1 RH |
| 87276 | Duct, Floor Heater Air, NO.1 LH |
| 87277A | Duct, Floor Heater Air, NO.2 RH |
| 87278A | Duct, Floor Heater Air, NO.2 LH |
| 88608F | Harness Sub-assy, Wiring Air Indicator, NO.2 |
| 88608L | Harness Sub-assy, Wiring Air Indicator, NO.3 |
| 88625C | Thermistor, Cooler |
| 88625H | Thermistor, Cooler (SOLAR SENSOR) |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88790B | Thermistor Assy |
| 88897P | Aspirator |
| 88898J | Sensor, Smog Ventilation |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
