Toyota Lexus LC500/500H
2023-05 → present · chassis GWZ100,URZ100 · catalogue 433220 · Europe
Supported model
Data version 2023-05

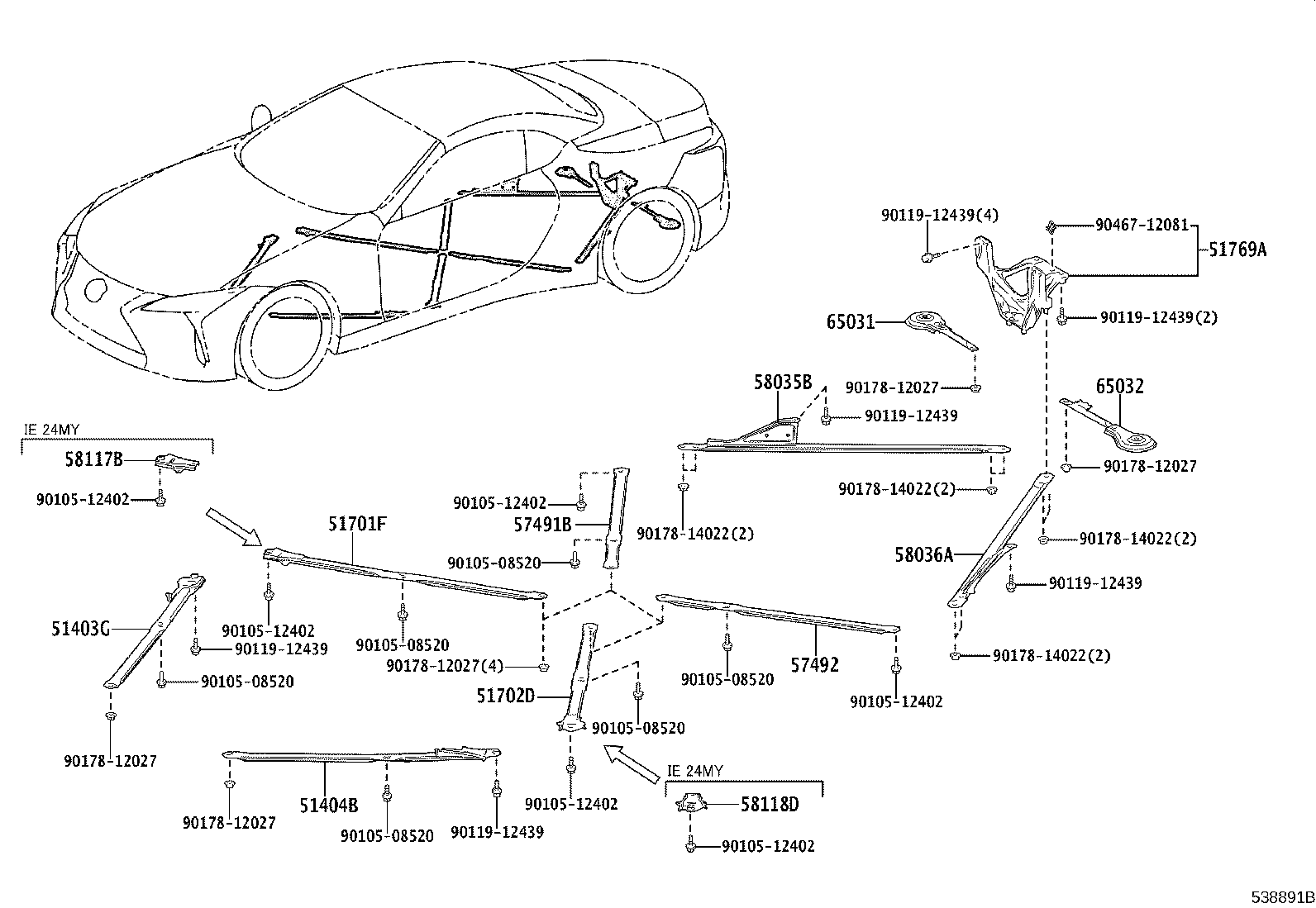

Floor Side Member
48 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 51403G | Brace Sub-assy, Front Suspension Member, RH |
| 51404B | Brace Sub-assy, Front Suspension Member, LH |
| 51701F | Bracket Sub-assy, Body Support, RH |
| 51702D | Bracket Sub-assy, Body Support, LH |
| 51727B | Reinforcement, Body Support Bracket, Rear RH |
| 51728A | Reinforcement, Body Support Bracket, Rear LH |
| 51769A | Bracket, Body Rear End Mounting |
| 57013 | Bracket Sub-assy, Front Side Member, RH |
| 57014B | Bracket Sub-assy, Front Side Member, LH |
| 57043 | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044 | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57061C | Member Sub-assy, Under Rear, RH |
| 57062A | Member Sub-assy, Under Rear, LH |
| 57103D | Crossmember Sub-assy, Front Side Member TO Dash Panel |
| 57159A | Reinforcement, Engine Under Cover Mounting |
| 57221B | Reinforcement, Body Mounting, NO.1 RH |
| 57222B | Reinforcement, Body Mounting, NO.1 LH |
| 57223A | Reinforcement, Body Mounting, NO.2 RH |
| 57224B | Reinforcement, Body Mounting, NO.2 LH |
| 57255 | Member, Engine Rear Mounting |
| 57261A | Plate, Engine Rear Mounting Member |
| 57261B | Plate, Engine Rear Mounting Member |
| 57401H | Member Sub-assy, Floor Side, Inner RH |
| 57402F | Member Sub-assy, Floor Side, Inner LH |
| 57405A | Member Sub-assy, Center Floor Cross, NO.2 |
| 57407A | Member Sub-assy, Center Floor Cross |
| 57491B | Brace, Front Floor Cross, NO.1 RH |
| 57492 | Brace, Front Floor Cross, NO.1 LH |
| 57501A | Brace Sub-assy, Front Floor, Center |
| 57601 | Member Sub-assy, Rear Floor Side, RH |
| 57602 | Member Sub-assy, Rear Floor Side, LH |
| 57648C | Reinforce, Rear Floor Side Member, Rear Upper RH |
| 57649E | Reinforce, Rear Floor Side Member, Rear Upper LH |
| 57653A | Member, Rear Floor Cross, NO.2 |
| 57661B | Member, Rear Floor Cross, Front |
| 57803A | Reinforcement Sub-assy, Rear Floor Side Member, Rear RH |
| 57804 | Reinforcement Sub-assy, Rear Floor Side Member, Rear LH |
| 58035B | Brace Sub-assy, Rear Floor Panel, RH |
| 58036A | Brace Sub-assy, Rear Floor Panel, LH |
| 58095A | Retainer Sub-assy, Rear Seat, NO.3 Rear RH |
| 58096A | Retainer Sub-assy, Rear Seat, NO.3 Rear LH |
| 58117B | Reinforcement, Front Floor Side, RH |
| 58118D | Reinforcement, Front Floor Side, LH |
| 58304K | Reinforce Sub-assy, Body Lower Back Panel |
| 61778E | Bracket, Belt Anchor TO Quarter Reinforce, RH |
| 61779F | Bracket, Belt Anchor TO Quarter Reinforce, LH |
| 65031 | Brace Sub-assy, Floor Rear Corner, RH |
| 65032 | Brace Sub-assy, Floor Rear Corner, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
