Toyota Lexus LC500/500H
2023-05 → present · chassis GWZ100,URZ100 · catalogue 433220 · Europe
Supported model
Data version 2023-05
Battery & Battery Cable
44 part groups · 5 illustrations
Part groups

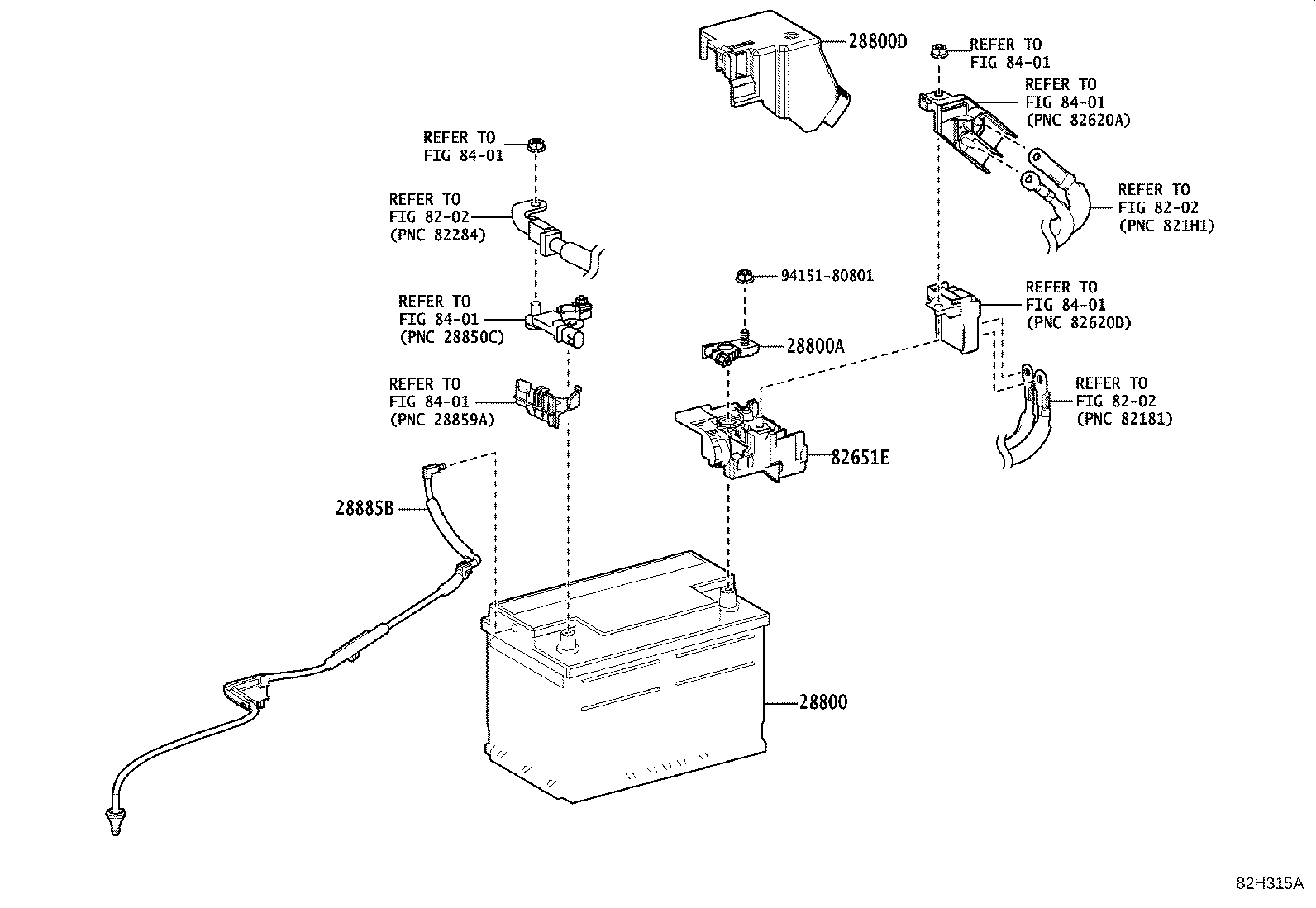

| PNC | Description |
|---|---|
| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28885B | Hose, Battery |
| 82651E | Block, Terminal |
| 82685E | Plate, Service Plug Caution |
| 89890A | Computer Assy, Battery |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |
| G9209D | Duct Sub-assy, HV Battery |
| G920L | Cover Sub-assy, Hybrid Battery, Upper NO.1 |
| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |
| G920R | Shield Sub-assy, Hybrid Battery, NO.2 |
| G920W | Shield Sub-assy, HV Battery, NO.7 |
| G9230 | Blower Assy, Battery Cooling |
| G928A | Bracket, HV Battery, RH |
| G928B | Bracket, HV Battery, LH |
| G9295B | Striker, Battery Cover Lock |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92D3 | Duct, Hybrid Battery Intake, NO.3 |
| G92D4 | Duct, Hybrid Battery Intake, NO.4 |
| G92D5 | Duct, Hybrid Battery Intake, NO.5 |
| G92D6 | Duct, Hybrid Battery Intake, NO.6 |
| G92D8 | Duct, Hybrid Battery Intake, NO.8 |
| G92D9 | Duct, Hybrid Battery Intake, NO.9 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92DJ | Filter, HV Battery Intake, NO.2 |
| G92F1 | Duct, Hybrid Battery Exhaust, NO.1 |
| G92F4 | Duct, HV Battery Exhaust, NO.4 |
| G92N1 | Panel, HV Battery Upper Cover |
| G92P6 | Cover, HV Battery Clamp, NO.2 |
| G92PC | Protector, HV Battery, NO.1 |
| G92QA | Panel, HV Battery Shield, NO.8 |
| G92QB | Panel, HV Battery Shield, NO.9 |
| G92QC | Panel, HV Battery Shield, NO.10 |
| G92X1 | Wire, Hybrid Battery Pack, NO.1 |
| G92X2 | Wire, HV Battery Pack, NO.2 |
| G92Z0 | Block Assy, HV Battery Junction |
| G92Z2 | Block, Hybrid Battery Terminal |
| G9508 | Stack Sub-assy, HV Supply, NO.1 |
| G9509 | Stack Sub-assy, HV Supply, NO.2 |
| G9510 | Battery Assy, HV Supply |
| G9569A | Label, Lithium Ion Battery Caution |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
