Toyota Lexus LC500 (CV)
2020-07 → 2023-05 · chassis URZ100 · catalogue 434210 · Europe
Supported model
Data version 2024-06

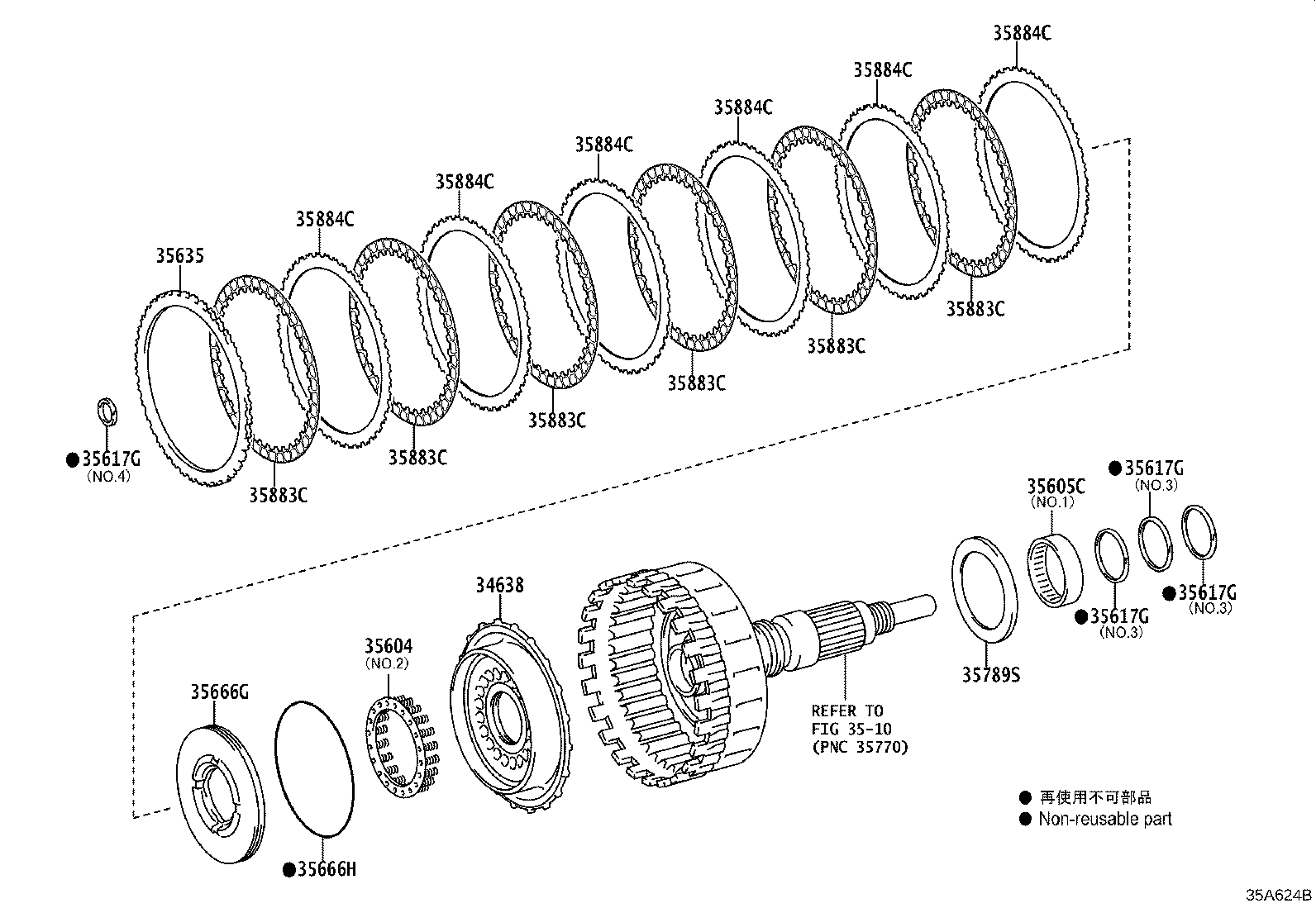

Brake Band & Multiple Disc Clutch (ATM)
34 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 34638 | Piston, C-4 Clutch |
| 35601C | Race, Thrust Bearing (FOR FRONT CLUTCH DRUM) |
| 35601D | Bearing, Thrust Needle Roller (FOR FRONT CLUTCH DRUM) |
| 35604 | Spring Sub-assy, Direct Clutch Return |
| 35604A | Ring, Shaft Snap (FOR DIRECT CLUTCH PISTON) |
| 35605C | Bearing, Needle Roller |
| 35605D | Ring, O(FOR DIRECT CLUTCH DRUM) |
| 35605E | Drum Sub-assy, C-3 |
| 3560B | Drum Sub-assy, C-2 |
| 3560BB | Ring, Hole Snap(FOR C-2 DRUM) |
| 35610 | Clutch Assy, Front Multiple Disc |
| 35610E | Bearing, Thrust Needle Roller (FOR FRONT CLUTCH DISC) |
| 35617D | Ring, Clutch Drum Oil Seal |
| 35617G | Ring, Clutch Drum Oil Seal |
| 35635 | Flange, Forward Clutch |
| 35635H | Flange, Clutch |
| 35635J | Ring, Hole Snap(FOR C-3 CLUTCH FLANGE) |
| 35645B | Piston, C-3 Clutch |
| 35648D | Plate, Clutch, NO.3 |
| 35650J | Bearing, Thrust Needle Roller (FOR DIRECT DISC CLUTCH) |
| 35650L | Clutch Assy, C-2 |
| 35666G | Balancer, C-4 Clutch |
| 35666H | Ring, O(FOR C-4 CLUTCH BALANCER) |
| 35677J | Disc, Clutch, NO.3 |
| 35688 | Balancer, Clutch, NO.3 |
| 35688B | Ring, O (FOR CLUTCH BALANCER NO.3) |
| 35701 | Shaft Sub-assy, Input |
| 35719 | Gear, Planetary Sun |
| 35775L | Race, Thrust Bearing, NO.5 |
| 35785D | Race, Thrust Bearing, NO.4 |
| 35786A | Race, Thrust Bearing, NO.1 |
| 35789S | Race, Thrust Bearing (FOR INPUT SHAFT REAR) |
| 35883C | Disc, Clutch, NO.4 |
| 35884C | Plate, Clutch, NO.4 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
