Toyota Lexus LC500 (CV)
2020-07 → 2023-05 · chassis URZ100 · catalogue 434210 · Europe
Supported model
Data version 2024-06

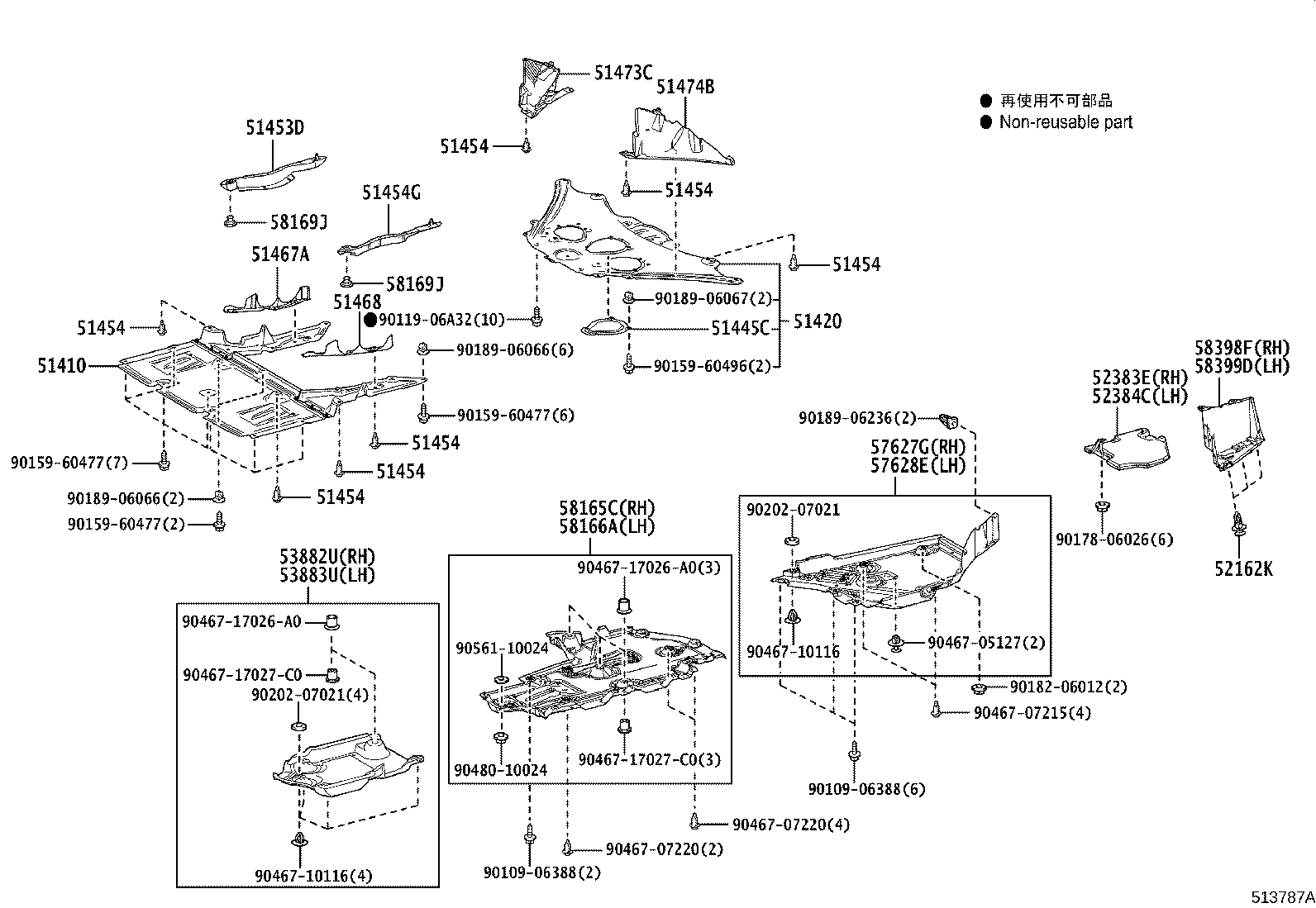

Suspension Crossmember & Under Cover
42 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16592B | Guide, Radiator Air, NO.3 |
| 51107C | Rail Sub-assy, Rear Frame, RH |
| 51108B | Rail Sub-assy, Rear Frame, LH |
| 51165 | Reinforcement, Side Rail, NO.2 RH |
| 51166 | Reinforcement, Side Rail, NO.2 LH |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51202F | Support Sub-assy, Strut Bar Bracket |
| 51206A | Member Sub-assy, Rear Suspension |
| 51410 | Cover Assy, Engine Under, NO.1 |
| 51420 | Cover Assy, Engine Under, NO.2 |
| 51445C | Bracket, Engine Rear Cover |
| 51453D | Cover, Engine Room Under, RH |
| 51454 | Clip |
| 51454G | Cover, Engine Room Under, LH |
| 51467A | Silencer, Side Rail Inner, NO.2 RH |
| 51468 | Silencer, Side Rail Inner, NO.2 LH |
| 51473C | Cover, Engine Side, RH |
| 51474B | Cover, Engine Side, LH |
| 52029B | Reinforcement Sub-assy, Front Bumper, NO.2 |
| 52162K | Piece, Rear Bumper |
| 52271E | Cushion, Rear Suspension Member Body Mounting, Front RH |
| 52272A | Cushion, Rear Suspension Member Body Mounting, Front LH |
| 52273A | Stopper, Rear Suspension Member, Lower RH |
| 52274A | Stopper, Rear Suspension Member, Lower LH |
| 52275A | Cushion, Rear Suspension Member Body Mounting, Rear |
| 52277B | Stopper, Rear Suspension Member, Rear Upper |
| 52278D | Stopper, Rear Suspension Member, Front Upper |
| 52295 | Brace, Rear Suspension Member, RH |
| 52296 | Brace, Rear Suspension Member, LH |
| 52383E | Protector, Differential Support, NO.1 |
| 52384C | Protector, Differential Support, NO.2 |
| 53882U | Seal, Front Fender, RH |
| 53883U | Seal, Front Fender, LH |
| 57305A | Reinforcement Sub-assy, Lower Arm Mounting, Rear RH |
| 57306A | Reinforcement Sub-assy, Lower Arm Mounting, Rear LH |
| 57627G | Cover, Rear Floor Side Member, RH |
| 57628E | Cover, Rear Floor Side Member, LH |
| 58165C | Cover, Front Floor, RH |
| 58166A | Cover, Front Floor, LH |
| 58169J | Patch, Front Floor, Rear |
| 58398F | Cover, Floor Under, NO.1 |
| 58399D | Cover, Floor Under, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
