Toyota Lexus Lfa
2010-12 → 2012-12 · chassis LFA10 · catalogue 481210 · Europe
Supported model
Data version 2013-01

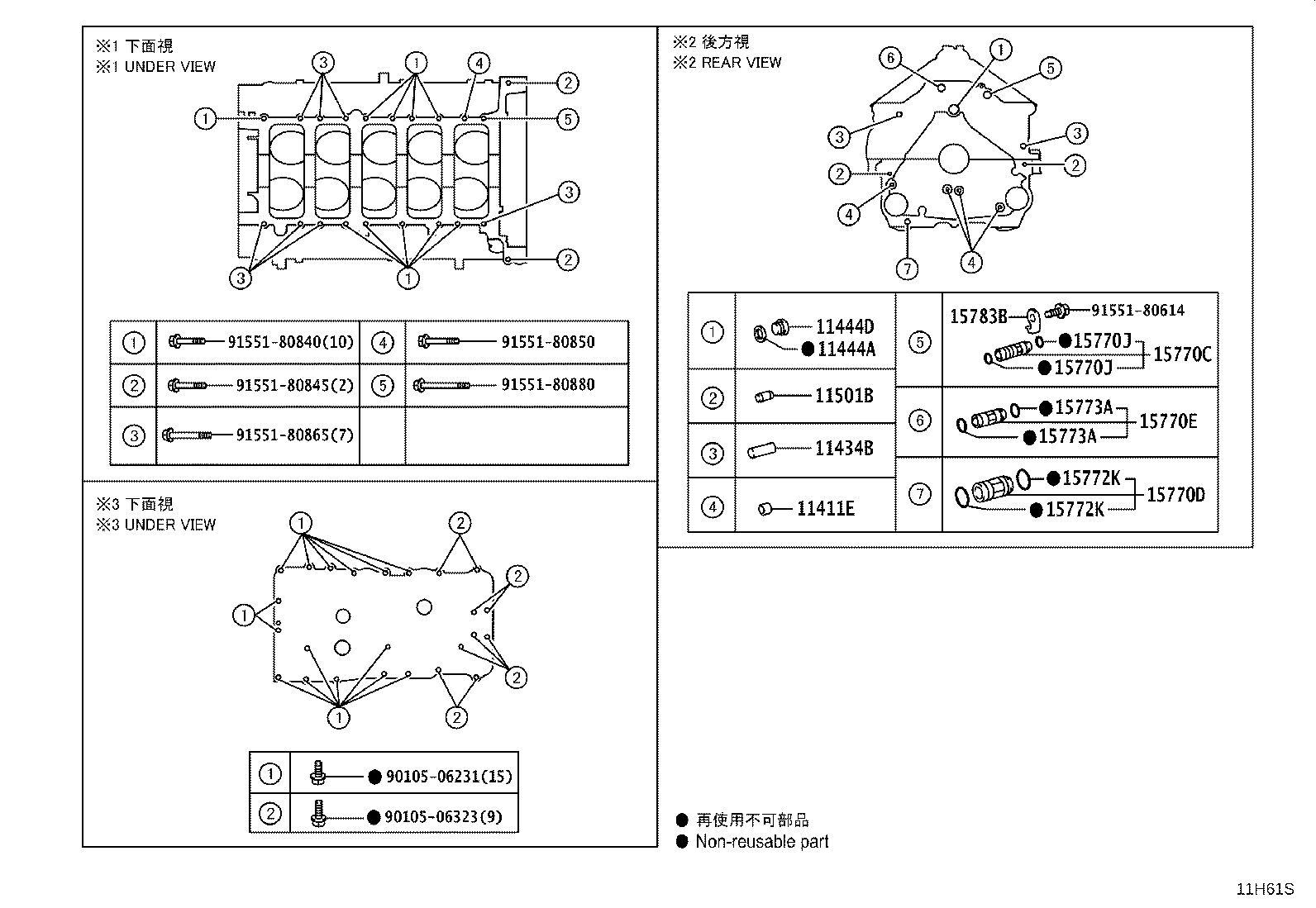

Cylinder Block
49 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 11254E | Bolt, V-bank Cover |
| 11411A | Pin, Ring(FOR CYLINDER BLOCK NO.1 ) |
| 11411B | Pin, Ring(FOR CYLINDER BLOCK NO.2) |
| 11411C | Pin, Ring(FOR CYLINDER BLOCK NO.3) |
| 11411D | Pin, Ring(FOR CYLINDER BLOCK NO.4) |
| 11411E | Pin, Ring(FOR CYLINDER BLOCK NO.5) |
| 11411F | Plug, Straight Screw(FOR CYLINDER BLOCK) |
| 11431G | Plug, Tight |
| 11434B | Pin, Straight(FOR CLUTCH HOUSING SET) |
| 11434J | Pin, Ring (FOR CYLINDER HEAD SET) |
| 11444 | Plug, Hole |
| 11444A | Ring, O |
| 11444D | Plug, Hole |
| 11444J | Plug, Hole |
| 11494 | Plate, Oil Hole Cover |
| 11496 | Gasket, Oil Hole Cover Plate |
| 11501A | Pin, Straight(FOR CRANKSHAFT BEARING CAP FRONT) |
| 11501B | Pin, Straight(FOR CRANKSHAFT BEARING CAP REAR) |
| 11501C | Pin, Straight(FOR OIL PAN COVER) |
| 12101 | Pan Sub-assy, Oil |
| 12101A | Plug(FOR OIL PAN DRAIN) |
| 12101B | Gasket(FOR OIL PAN DRAIN PLUG) |
| 12121 | Plate, Oil Pan Baffle, NO.1 |
| 12121A | Pin, Straight(FOR OIL PAN BAFFLE PLATE) |
| 12121B | Ring O(OIL PAN BAFFLE PLATE NO.1) |
| 12121C | Ring O(OIL PAN BAFFLE PLATE NO.2) |
| 12138 | Plate, Oil Pan Bottom, NO.1 |
| 12138A | Plate, Oil Pan Bottom, NO.2 |
| 12138B | Plate, Oil Pan Bottom, NO.3 |
| 12151 | Gasket, Oil Pan |
| 12152 | Gasket, Oil Pan, NO.2 |
| 15560B | Filter Assy, By-pass Flow Oil, NO.1 |
| 15560C | Filter Assy, By-pass Flow Oil, NO.2 |
| 15560D | Filter Assy, By-pass Flow Oil, NO.3 |
| 15671F | Bracket, Oil Filter, NO.1 |
| 15671G | Bracket, Oil Filter, NO.2 |
| 15671H | Bracket, Oil Filter, NO.3 |
| 15691B | Gasket, Oil Filter |
| 15691C | Gasket, Oil Filter, NO.2 |
| 15770C | Pipe Assy, Oil, NO.1 |
| 15770D | Pipe Assy, Oil, NO.2 |
| 15770E | Pipe Assy, Oil, NO.3 |
| 15770J | Ring, O(FOR OIL PIPE NO.2) |
| 15771K | Pipe, Oil, NO.1 |
| 15771L | Ring, O(FOR OIL PIPE NO.1) |
| 15771Q | Ring, O(FOR OIL PIPE NO.2) |
| 15772K | Ring, O(FOR OIL PIPE NO.2) |
| 15773A | Ring, O(FOR OIL PIPE NO.3) |
| 15783B | Bracket, Oil Pipe Clamp |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
