Toyota Lexus Lfa
2010-12 → 2012-12 · chassis LFA10 · catalogue 481210 · Europe
Supported model
Data version 2013-01

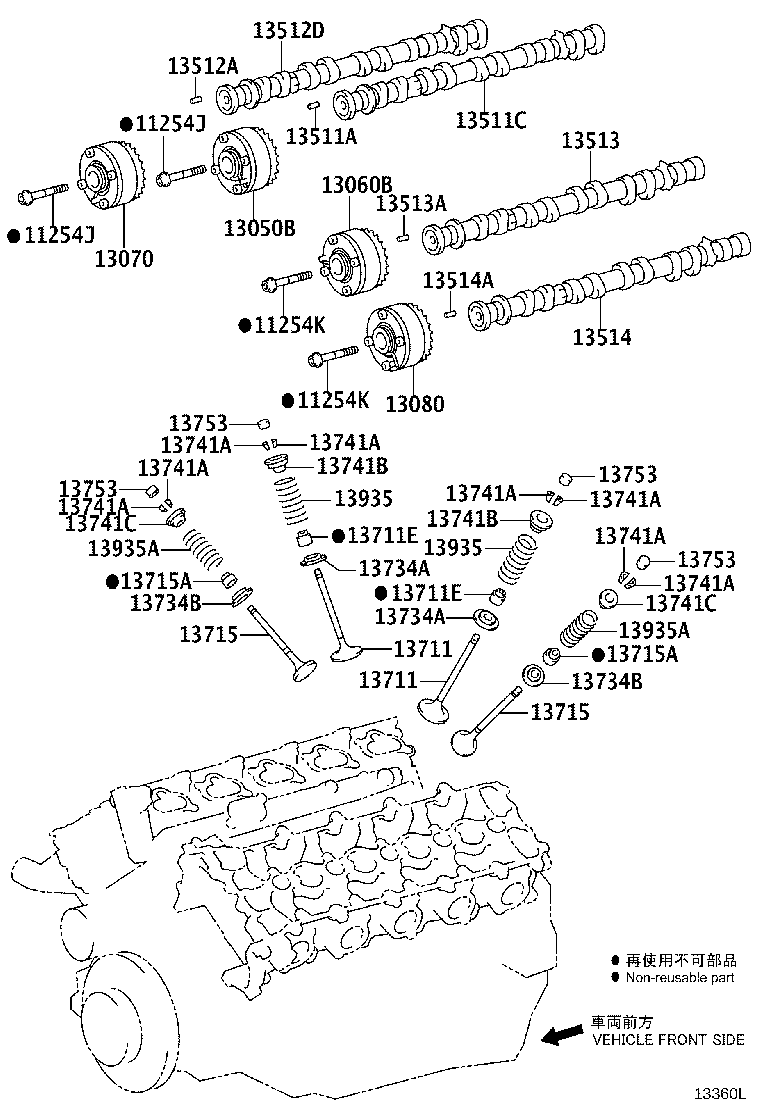

Camshaft & Valve
51 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 11254J | Bolt, V-bank Cover, RH |
| 11254K | Bolt, V-bank Cover, LH |
| 11302K | Cover Sub-assy, Timing Gear |
| 11911A | Bearing, Balanceshaft, NO.1 |
| 13050B | Gear Assy, Camshaft Timing Intake, RH |
| 13060B | Gear Assy, Camshaft Timing Intake, LH |
| 13070 | Gear Assy, Camshaft Timing Exhaust, RH |
| 13080 | Gear Assy, Camshaft Timing Exhaust, LH |
| 13506 | Chain Sub-assy |
| 13507 | Chain Sub-assy, NO.2 |
| 13511A | Pin, Straight(FOR CAMSHAFT KNOCK) |
| 13511C | Camshaft, Intake, RH |
| 13512A | Pin, Straight NO.2(FOR CAMSHAFT KNOCK) |
| 13512D | Camshaft, Exhaust, RH |
| 13513 | Camshaft, Intake, LH |
| 13513A | Pin, Straight NO.3(FOR CAMSHAFT KNOCK) |
| 13514 | Camshaft, Exhaust, LH |
| 13514A | Pin, Straight NO.4(FOR CAMSHAFT KNOCK) |
| 13525B | Gear, Idle, NO.1 |
| 13525C | Ring, Snap(FOR IDLE GEAR NO.1) |
| 13526A | Gear, Idle, NO.2 |
| 13526B | Ring, Snap(FOR IDLE GEAR NO.2) |
| 13537A | Gear, Idle Sub, NO.1 |
| 13538D | Gear, Idle Sub, NO.2 |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13550 | Tensioner Assy, Chain, NO.2 |
| 13559E | Slipper, Chain Tensioner, RH |
| 13559F | Slipper, Chain Tensioner, LH |
| 13561 | Damper, Chain Vibration, NO.1 |
| 13562 | Damper, Chain Vibration, NO.2 |
| 13572B | Plate, Idle Gear Thrust, NO.1 |
| 13572C | Plate, Idle Gear Thrust, NO.2 |
| 13578A | Spring, Idle Gear, NO.1 |
| 13578B | Spring, Idle Gear, NO.2 |
| 13581B | Shaft, Idle Gear, NO.1 |
| 13582A | Shaft, Idle Gear, NO.2 |
| 13601B | Balanceshaft Sub-assy, NO.1 |
| 13711 | Valve, Intake |
| 13711E | Seal, Intake Valve Stem Oil |
| 13715 | Valve, Exhaust |
| 13715A | Seal, Exhaust Valve Stem Oil |
| 13734A | Seat, Intake Valve Spring |
| 13734B | Seat, Exhaust Valve Spring |
| 13741A | Lock, Valve Spring Retainer |
| 13741B | Retainer, Intake Valve Spring |
| 13741C | Retainer, Exhaust Valve Spring |
| 13753 | Shim, Valve Adjusting |
| 13935 | Spring, Intake Valve Rocker Arm |
| 13935A | Spring, Exhaust Valve Rocker Arm |
| 15100N | Pump Assy, Oil |
| 15197 | Gasket, Oil Pump |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
