Toyota Lexus Lfa
2010-12 → 2012-12 · chassis LFA10 · catalogue 481210 · Europe
Supported model
Data version 2013-01

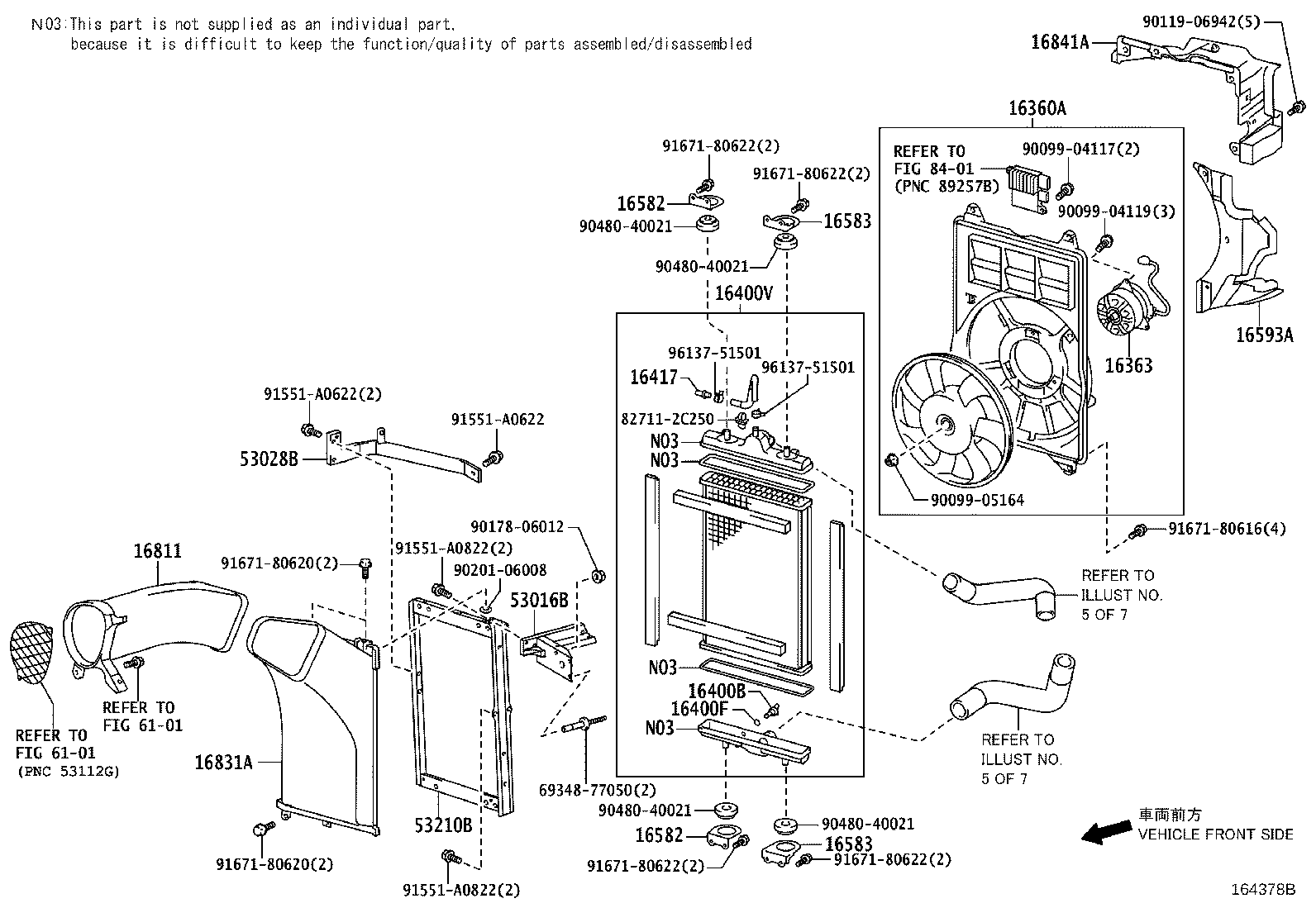

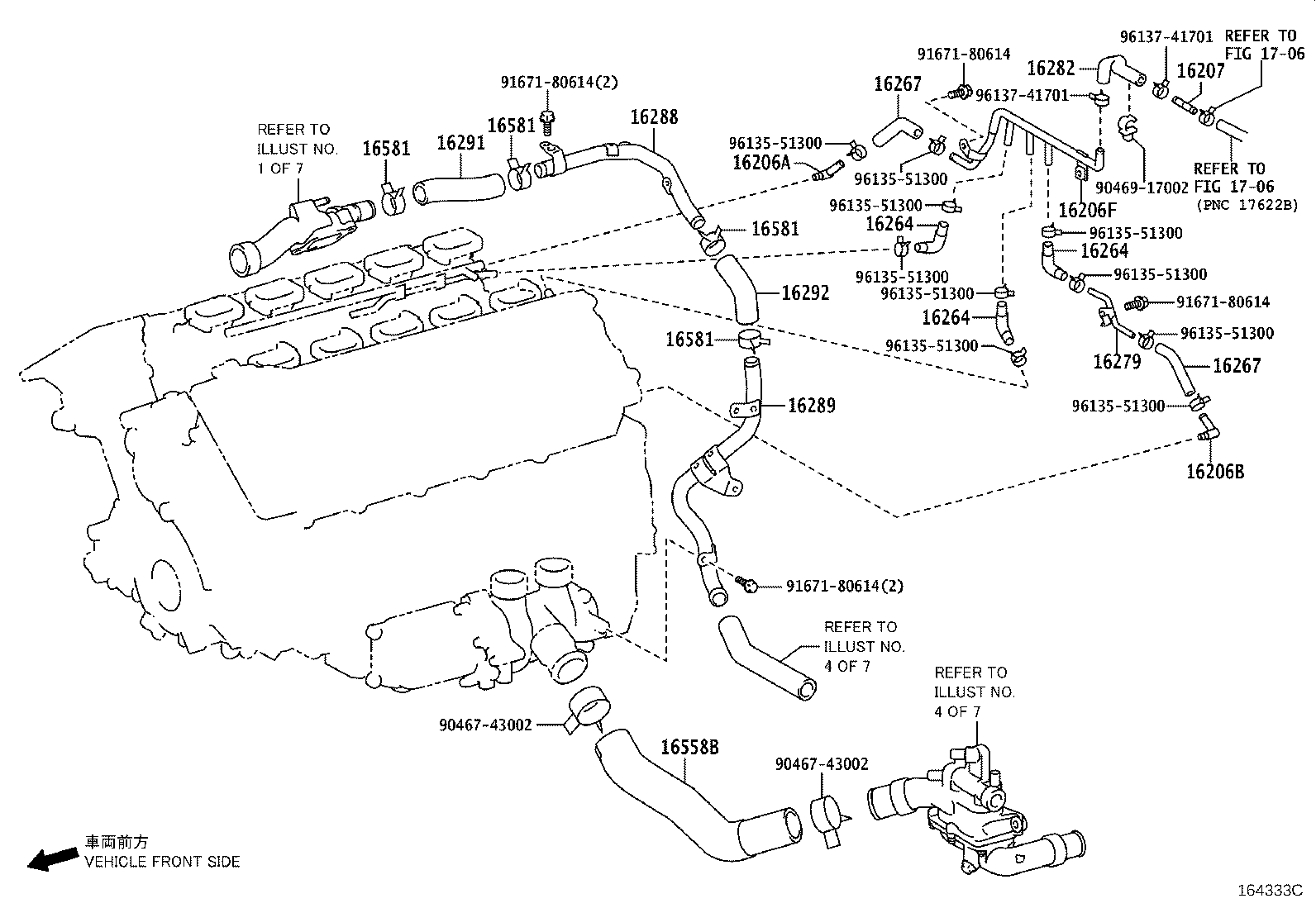

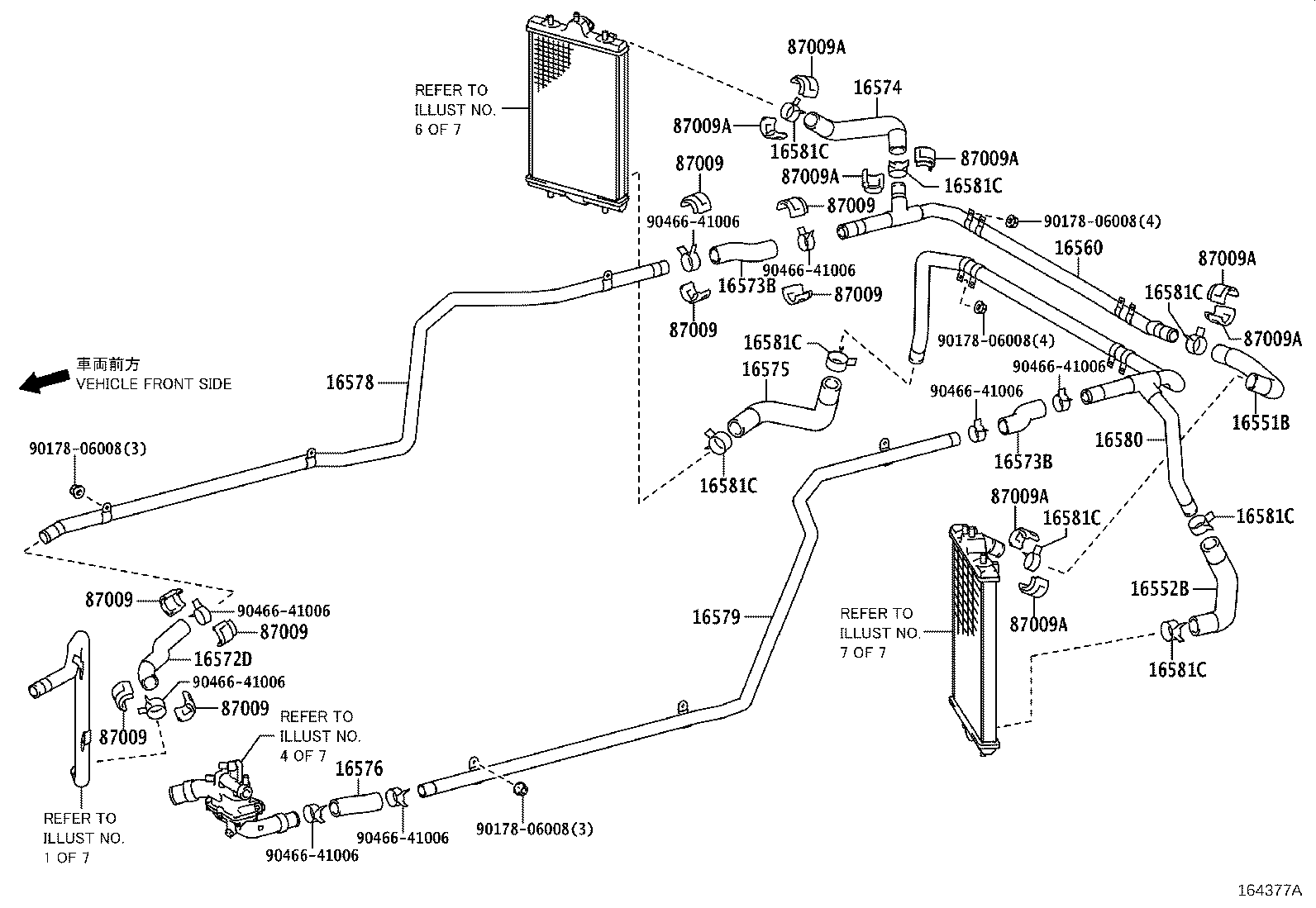

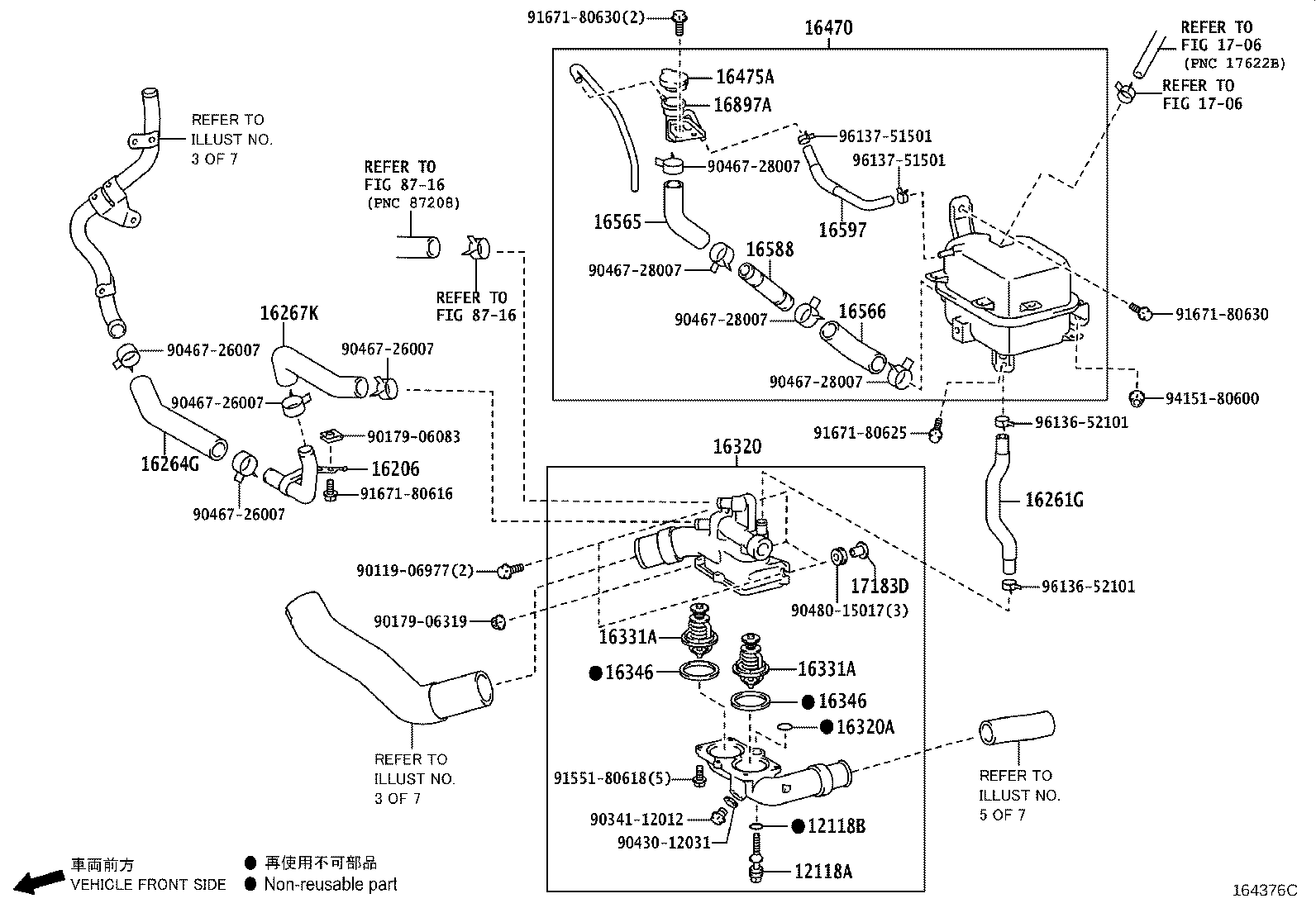

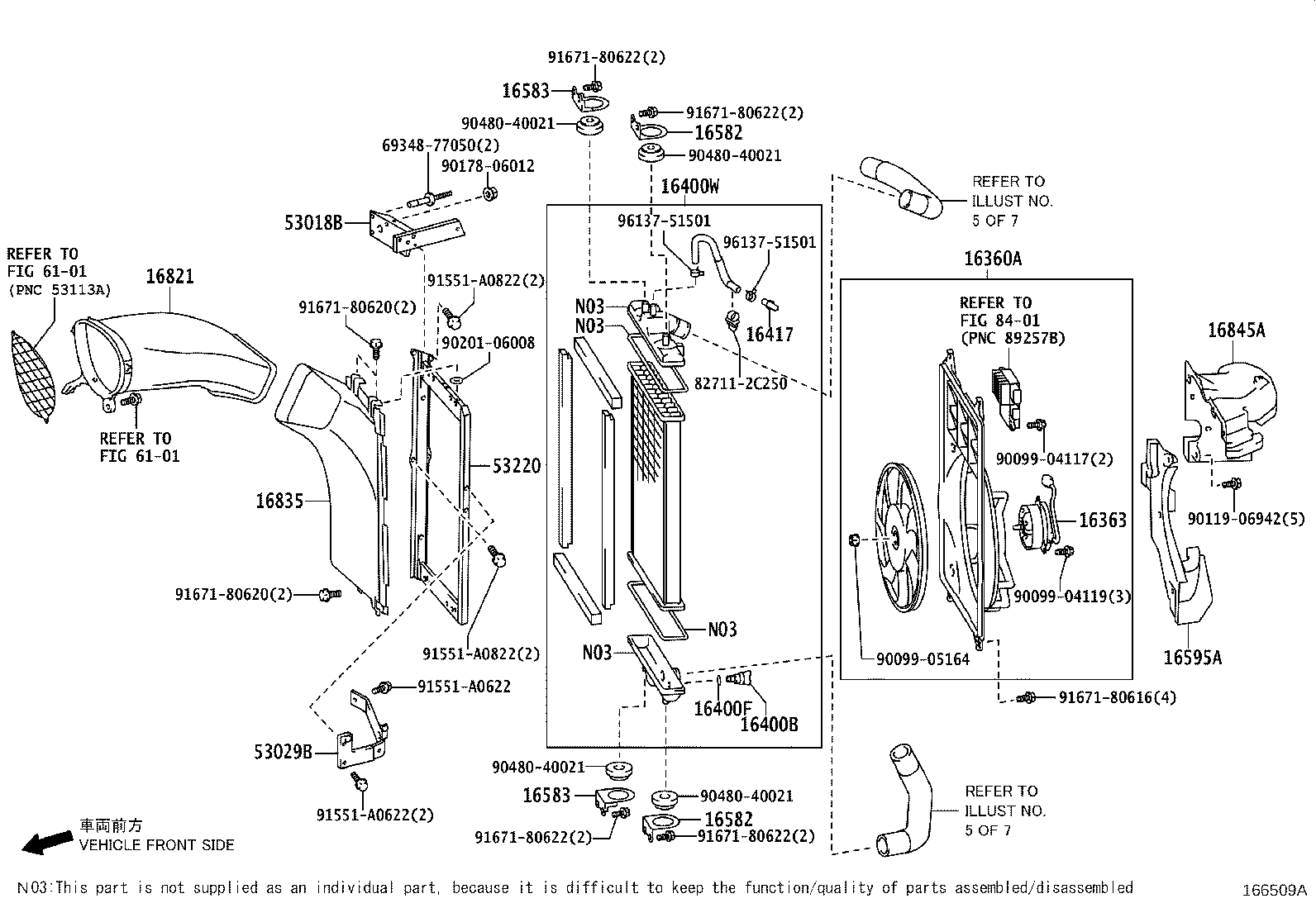

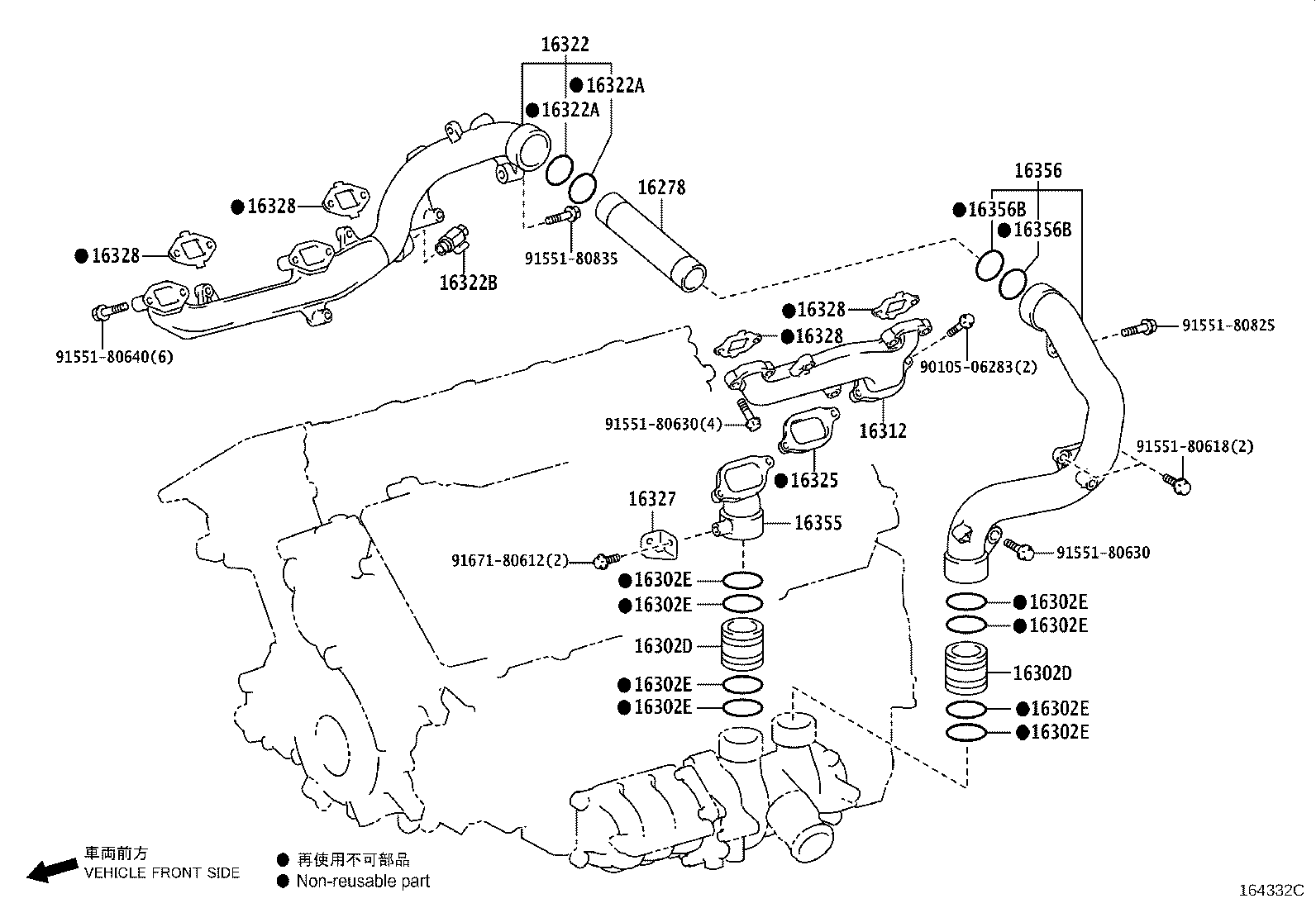

Radiator & Water Outlet
95 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 12118A | Plug, Drain |
| 12118B | Ring, O(FOR DRAIN PLUG) |
| 16206 | Pipe Sub-assy, Water By-pass |
| 16206A | Pipe Sub-assy, Water By-pass, NO.2 |
| 16206B | Pipe Sub-assy, Water By-pass, NO.3 |
| 16206F | Pipe Sub-assy, Water By-pass, NO.4 |
| 16207 | Pipe Sub-assy, Water By-pass, NO.2 |
| 16261 | Hose, Water By-pass |
| 16261G | Hose, Water By-pass, NO.1 |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264G | Hose, Water By-pass, NO.3 |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267K | Hose, Water By-pass, NO.3 |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268F | Ring, O(FOR WATER BY-PASS PIPE) |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16279 | Pipe, Water By-pass, NO.3 |
| 16282 | Hose, Water By-pass, NO.5 |
| 16288 | Pipe, Water By-pass, NO.4 |
| 16289 | Pipe, Water By-pass, NO.5 |
| 16291 | Joint, Water Hose |
| 16292 | Joint, Water Hose, NO.2 |
| 16302D | Pipe Sub-assy, Water Inlet |
| 16302E | Ring, O(FOR WATER INLET PIPE) |
| 16304 | Outlet Sub-assy, Water |
| 16304C | Ring, O(FOR WATER OUTLET) |
| 16312 | Pipe, Water Inlet, NO.2 |
| 16320 | Inlet Assy, Water |
| 16320A | Ring, O(FOR WATER INLET) |
| 16322 | Pipe, Water Inlet |
| 16322A | Ring, O(FOR WATER INLET) |
| 16322B | Drain Cock Assy(FOR WATER INLET PIPE) |
| 16325 | Gasket, Water Inlet Housing, NO.1 |
| 16327 | Bracket, Water Inlet Housing |
| 16328 | Gasket, Water Inlet Pipe |
| 16331A | Thermostat |
| 16332 | Pipe, Water Outlet, NO.1 |
| 16332A | Ring, O(FOR WATER OUTLET PIPE) |
| 16335B | Pipe, Water Outlet, NO.2 |
| 16335C | Ring, O(FOR WATER OUTLET PIPE) |
| 16341 | Gasket, Water Outlet |
| 16346 | Gasket, Thermostat |
| 16351 | Outlet, Water By-pass |
| 16355 | Joint, Water By-pass, Front |
| 16356 | Joint, Water By-pass, Rear |
| 16356B | Ring, O(WATER BY-PASS JOINT REAR) |
| 16360A | Fan Assy, W/Motor |
| 16363 | Motor, Cooling Fan |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16400V | Radiator Assy, RH |
| 16400W | Radiator Assy, LH |
| 16417 | Cock |
| 16470 | Tank Assy, Radiator Reserve |
| 16475A | Cap, Reserve Tank |
| 16551B | Hose, Sub-radiator, NO.1 |
| 16552B | Hose, Sub-radiator, NO.2 |
| 16558B | Hose, Radiator, NO.7 |
| 16560 | Pipe Assy, Radiator TO Reserve Tank, NO.1 |
| 16565 | Hose, Reserve Tank Inlet |
| 16566 | Hose, Reserve Tank Outlet |
| 16571C | Hose, Radiator, NO.1 |
| 16572D | Hose, Radiator, NO.2 |
| 16573B | Hose, Radiator, NO.3 |
| 16574 | Hose, Radiator, NO.4 |
| 16575 | Hose, Radiator, NO.5 |
| 16576 | Hose, Radiator, NO.6 |
| 16577C | Pipe, Radiator |
| 16578 | Pipe, Radiator, NO.2 |
| 16579 | Pipe, Radiator, NO.3 |
| 16580 | Pipe Assy, Radiator TO Reserve Tank, NO.2 |
| 16581 | Clamp, Hose(FOR WATER HOSE) |
| 16581C | Clamp, Hose(FOR RADIATOR HOSE NO.2) |
| 16582 | Bracket, Radiator, NO.1 |
| 16583 | Bracket, Radiator, NO.2 |
| 16588 | Pipe, Radiator Reserve Tank |
| 16593A | Guide, Radiator Air, NO.1 RH |
| 16595A | Guide, Radiator Air, NO.1 LH |
| 16597 | Hose, Reserve Tank Outlet, NO.2 |
| 16811 | Shroud, Upper RH |
| 16821 | Shroud, Upper LH |
| 16831A | Shroud, Lower, RH |
| 16835 | Shroud, Lower, LH |
| 16841A | Shroud, Rear, RH |
| 16845A | Shroud, Rear, LH |
| 16897A | Neck, Filler |
| 17183D | Collar, Manifold |
| 53016B | Rod Sub-assy, Radiator Brace, RH |
| 53018B | Rod Sub-assy, Radiator Brace, LH |
| 53028B | Support Sub-assy, Radiator, Lower RH |
| 53029B | Support Sub-assy, Radiator, Lower LH |
| 53210B | Support Assy, Radiator, RH |
| 53220 | Support Assy, Radiator |
| 87009 | Hose Set, Water, NO.1 |
| 87009A | Hose Set, Water, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
