Toyota Lexus Lfa
2010-12 → 2012-12 · chassis LFA10 · catalogue 481210 · Europe
Supported model
Data version 2013-01
Manifold

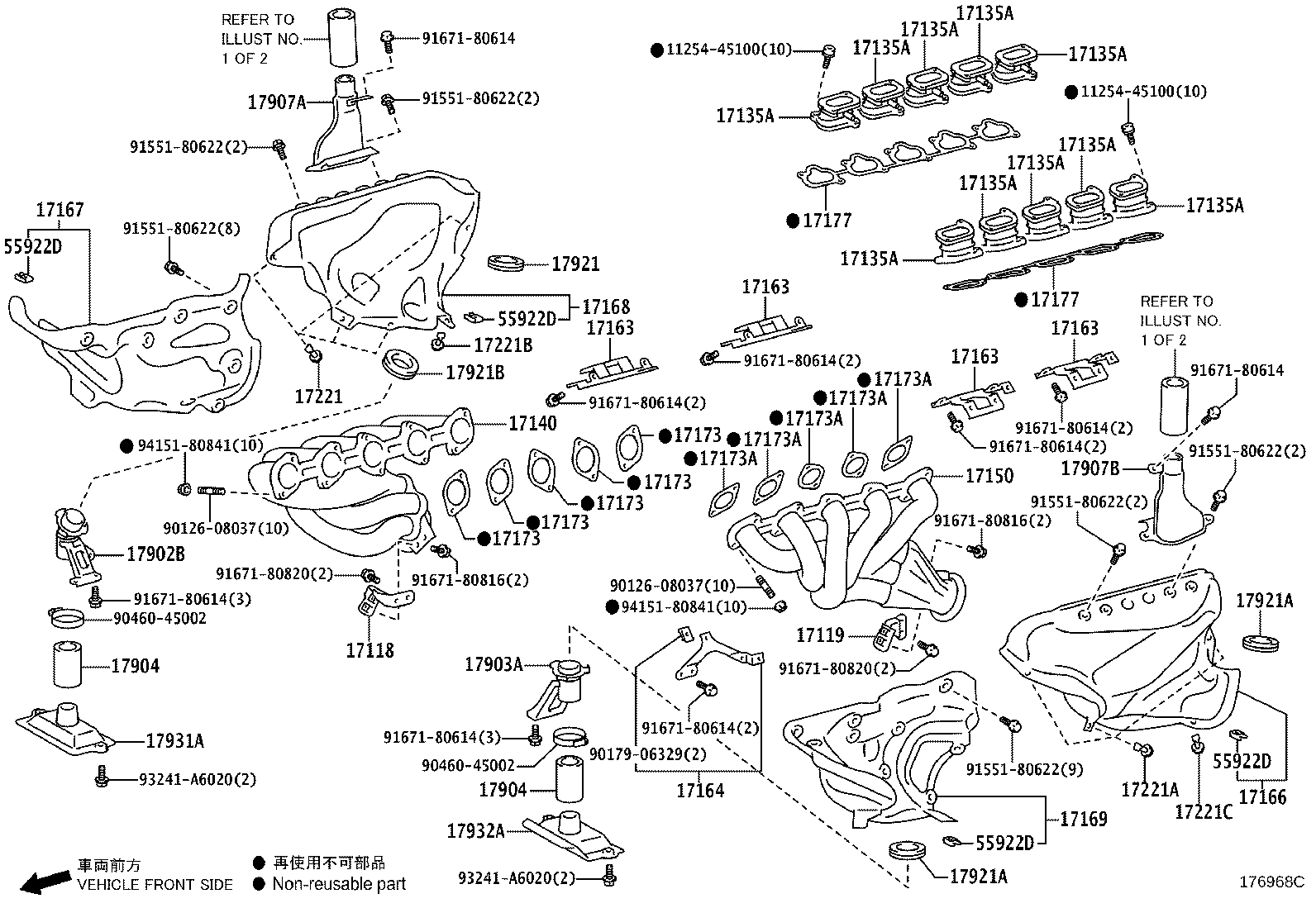

40 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 17118 | Stay, Manifold |
| 17119 | Stay, Manifold, NO.2 |
| 17135A | Insulator, Intake Manifold, NO.1 |
| 17140 | Manifold Assy, Exhaust, RH |
| 17150 | Manifold Assy, Exhaust, LH |
| 17163 | Bracket, Heat Insulator, NO.1 |
| 17164 | Bracket, Heat Insulator, NO.2 |
| 17166 | Insulator, Exhaust Manifold Heat,NO.4 |
| 17167 | Insulator, Exhaust Manifold Heat, NO.1 |
| 17168 | Insulator, Exhaust Manifold Heat, NO.2 |
| 17169 | Insulator, Exhaust Manifold Heat, NO.3 |
| 17173 | Gasket, Exhaust Manifold TO Head |
| 17173A | Gasket, Exhaust Manifold TO Head, LH |
| 17177 | Gasket, Intake Manifold TO Head, NO.1 |
| 17190 | Tank Assy, Intake Air Surge |
| 17221 | Retainer, Seal RH, NO.1 |
| 17221A | Retainer, Seal LH, NO.1 |
| 17221B | Retainer, Seal RH, NO.2 |
| 17221C | Retainer, Seal LH, NO.2 |
| 17341M | Hose, Air, NO.1 |
| 17341N | Clamp OR Clip(FOR AIR HOSE, NO.1) |
| 17342M | Hose, Air, NO.2 |
| 17342N | Clamp OR Clip(FOR AIR HOSE, NO.2) |
| 17849A | Gasket, Intake Air Connector |
| 17861F | Connector, Intake Air |
| 17862D | Connector, Intake Air, NO.2 |
| 17902B | Shroud Sub-assy, Hot Air, NO.1 |
| 17903A | Shroud Sub-assy, Hot Air, NO.2 |
| 17904 | Shroud Sub-assy, Hot Air, NO.3 |
| 17907A | Inlet Sub-assy, Cool Air, RH |
| 17907B | Inlet Sub-assy, Cool Air, LH |
| 17921 | Inlet, Hot Air, RH |
| 17921A | Inlet, Hot Air, LH |
| 17921B | Inlet, Hot Air |
| 17931A | Shroud, Hot Air, NO.1 |
| 17932A | Shroud, Hot Air, NO.2 |
| 17971A | Inlet, Cool Air, NO.1 |
| 17972A | Inlet, Cool Air, NO.2 |
| 17973A | Inlet, Cool Air, NO.3 |
| 55922D | Spring, Washer |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
