Toyota Lexus Lfa
2010-12 → 2012-12 · chassis LFA10 · catalogue 481210 · Europe
Supported model
Data version 2013-01

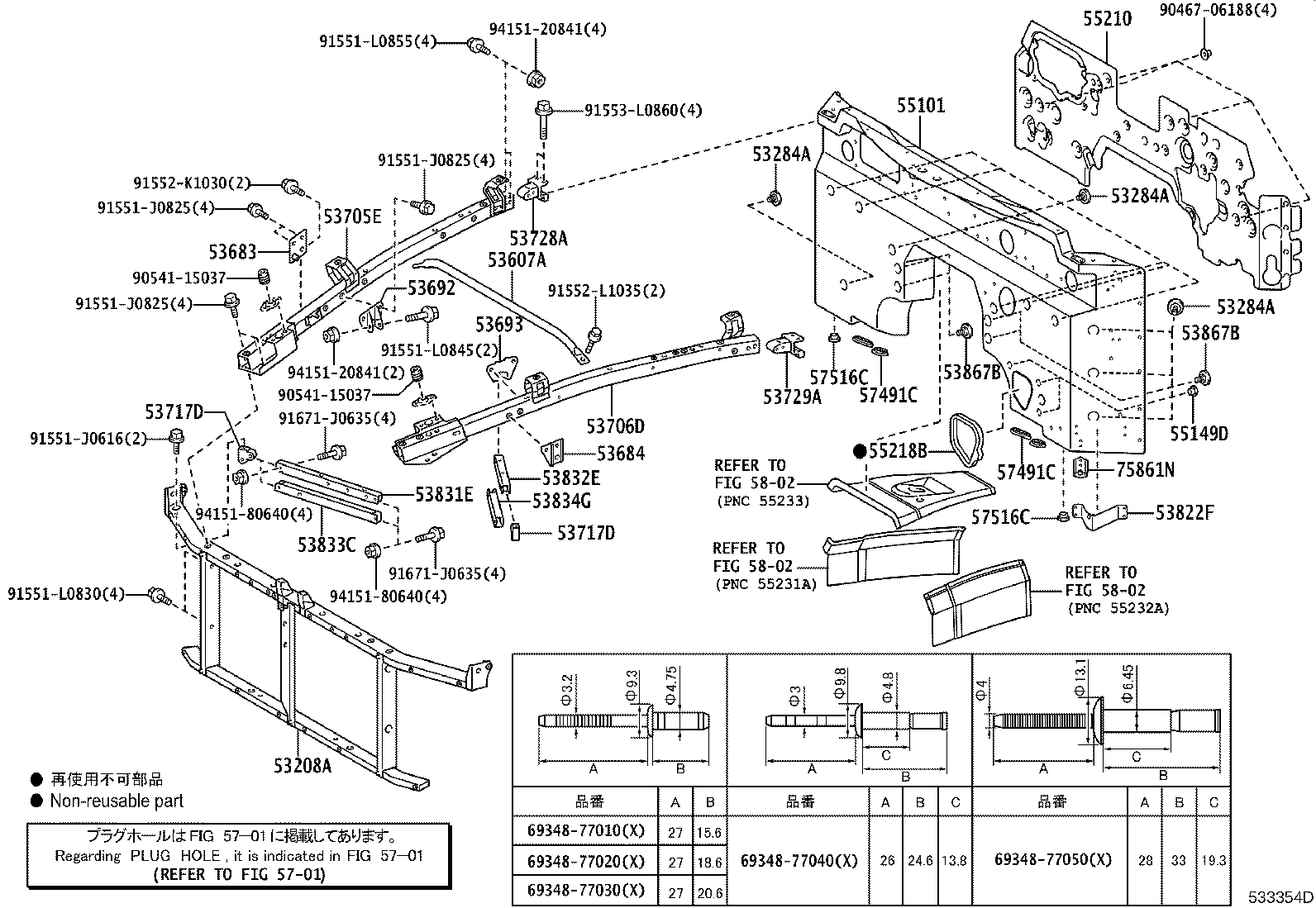

Front Fender Apron & Dash Panel
25 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 53208A | Support Sub-assy, Hood Lock |
| 53284A | Retainer, Front Body Mounting |
| 53607A | Brace Sub-assy, Front Suspension, Upper Center |
| 53683 | Bracket, Front Suspension Upper TO Cowl Brace, RH |
| 53684 | Bracket, Front Suspension Upper TO Cowl Brace, LH |
| 53692 | Bracket, Front Suspension Upper Brace |
| 53693 | Bracket, Front Suspension Upper Brace |
| 53705E | Member Sub-assy, Front Apron TO Cowl Side, RH |
| 53706D | Member Sub-assy, Front Apron TO Cowl Side, LH |
| 53717D | Gusset, Fender Apron, RH |
| 53728A | Bracket, Fender Apron, RH |
| 53729A | Bracket, Fender Apron, LH |
| 53822F | Bracket, Front Fender, Rear LH |
| 53831E | Reinforcement, Front Fender, Upper RH |
| 53832E | Reinforcement, Front Fender, Upper LH |
| 53833C | Reinforcement, Front Fender, Lower RH |
| 53834G | Reinforcement, Front Fender, Lower LH |
| 53867B | Retainer, Front Side Panel |
| 55101 | Panel Sub-assy, Dash |
| 55149D | Retainer, Pedal Bracket |
| 55210 | Insulator Assy, Dash Panel |
| 55218B | Seal, Dash Panel Insulator |
| 57491C | Retainer, Floor Member Reinforcement |
| 57516C | Retainer, Front Floor TO Front Cross |
| 75861N | Retainer, Rocker Panel Moulding, RH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
