Toyota Lexus Lfa
2010-12 → 2012-12 · chassis LFA10 · catalogue 481210 · Europe
Supported model
Data version 2013-01

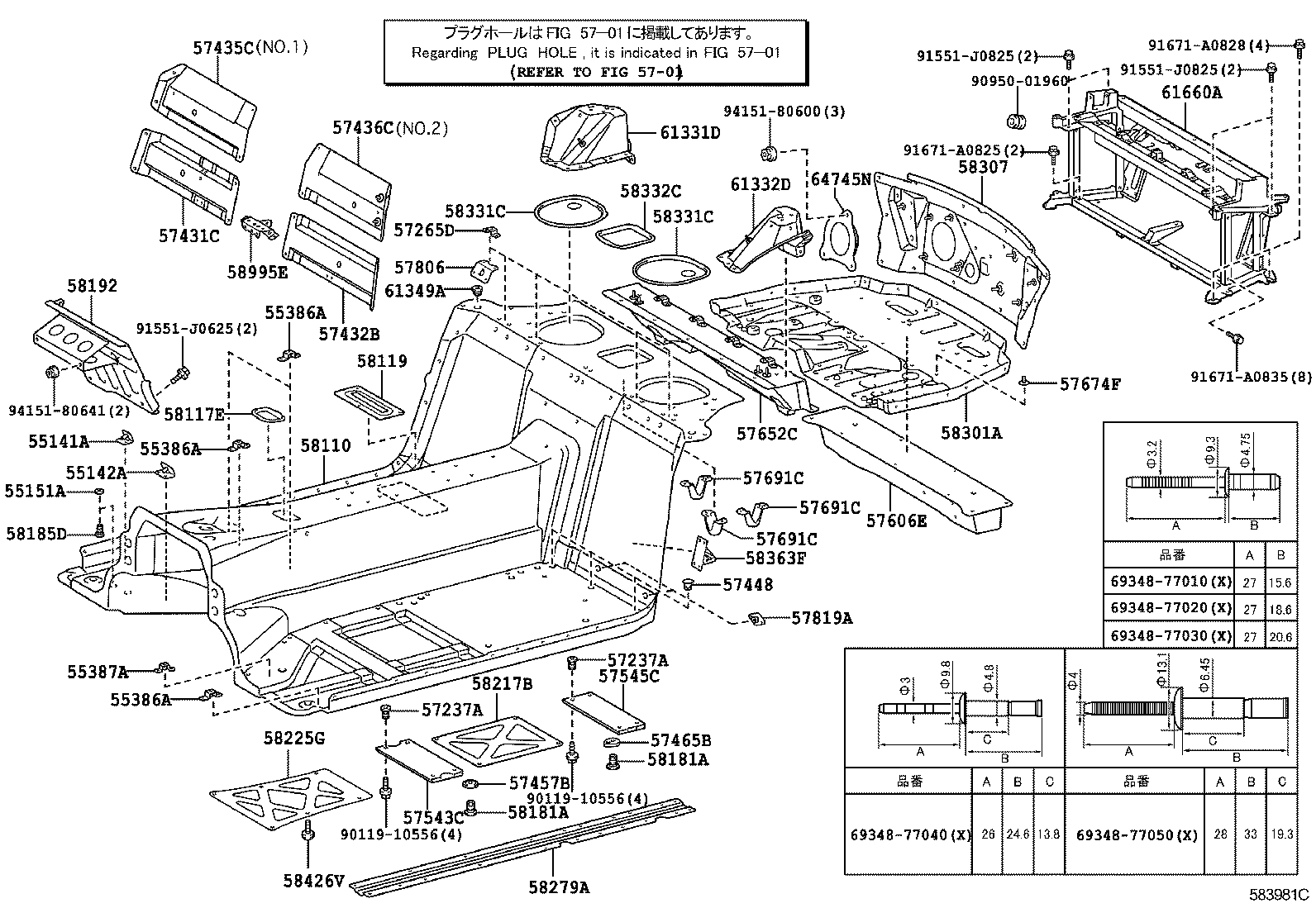

Floor Pan & Lower Back Panel
46 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 55141A | Bracket, Foot Rest Mounting |
| 55142A | Bracket, Foot Rest Mounting, NO.2 |
| 55151A | Bracket, Pedal |
| 55386A | Bracket, Computer Mounting, NO.1 |
| 55387A | Bracket, Computer Mounting, NO.2 |
| 57237A | Retainer, Center Arm |
| 57265D | Bracket, Floor Cross Strength, NO.1 |
| 57431C | Reinforcement, Center Floor, NO.1 RH |
| 57432B | Strength, Front Floor, Rear Lower NO.2 |
| 57435C | Strength, Upper Rear Floor, NO.1 |
| 57436C | Strength, Upper Rear Floor, NO.2 |
| 57448 | Retainer, Center Floor Crossmember |
| 57457B | Bracket, Front Seat, Front |
| 57465B | Bracket, Front Seat, Inner |
| 57543C | Brace, Center Floor, NO.1 |
| 57545C | Brace, Center Floor, NO.2 |
| 57606E | Member Sub-assy, Rear Floor Cross, NO.2 |
| 57652C | Member, Rear Floor Cross, NO.1 |
| 57674F | Guide, Wire Harness |
| 57691C | Bracket, Fuel Tank Stopper, RH |
| 57806 | Reinforcement Sub-assy, Belt Anchor, LH |
| 57819A | Reinforcement, Belt Anchor, NO.2 |
| 58110 | Panel Assy, Front Floor |
| 58117E | Panel, Front Floor Sub Cover |
| 58119 | Plate, Front Floor Side, Front |
| 58181A | Retainer, Seat Rail, Front |
| 58185D | Plate, Accelerator Pedal Mounting |
| 58192 | Panel, Footrest |
| 58192F | Panel, Footrest |
| 58217B | Plate, Front Floor |
| 58225G | Plate, Floor Panel Front End |
| 58251E | Panel, Footrest, NO.3 |
| 58279A | Protector, Fuel Hose |
| 58301A | Panel Sub-assy, Rear Floor |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58316F | Plate, Footrest, Rear |
| 58331C | Cover, Rear Floor Side Service Hole, RH |
| 58332C | Cover, Rear Floor Side Service Hole, LH |
| 58363F | Support, Fuel Tank, Front |
| 58426V | Protector, Engine Sub Cover |
| 58995E | Bracket, Console Box Mounting, NO.1 |
| 61331D | Reinforcement, Center Body Pillar, Outer Rear RH |
| 61332D | Reinforcement, Center Body Pillar, Outer Rear LH |
| 61349A | Patch, Belt Anchor TO Center Pillar |
| 61660A | Extension Assy, Quarter Outer Panel |
| 64745N | Cover, Lower Back Service Hole |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
