Toyota Picnic
1996-09 → 2001-05 · chassis CXM10,SXM10 · catalogue 511510 · Europe
Discontinued model
Data version 2001-11

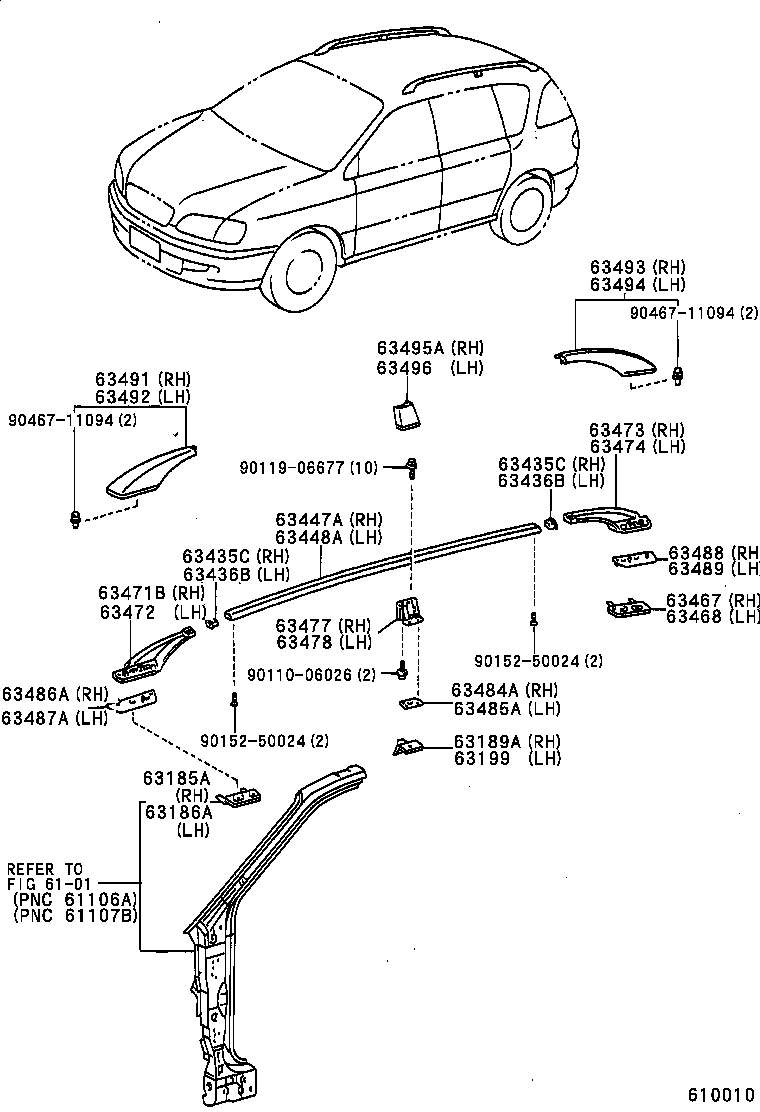

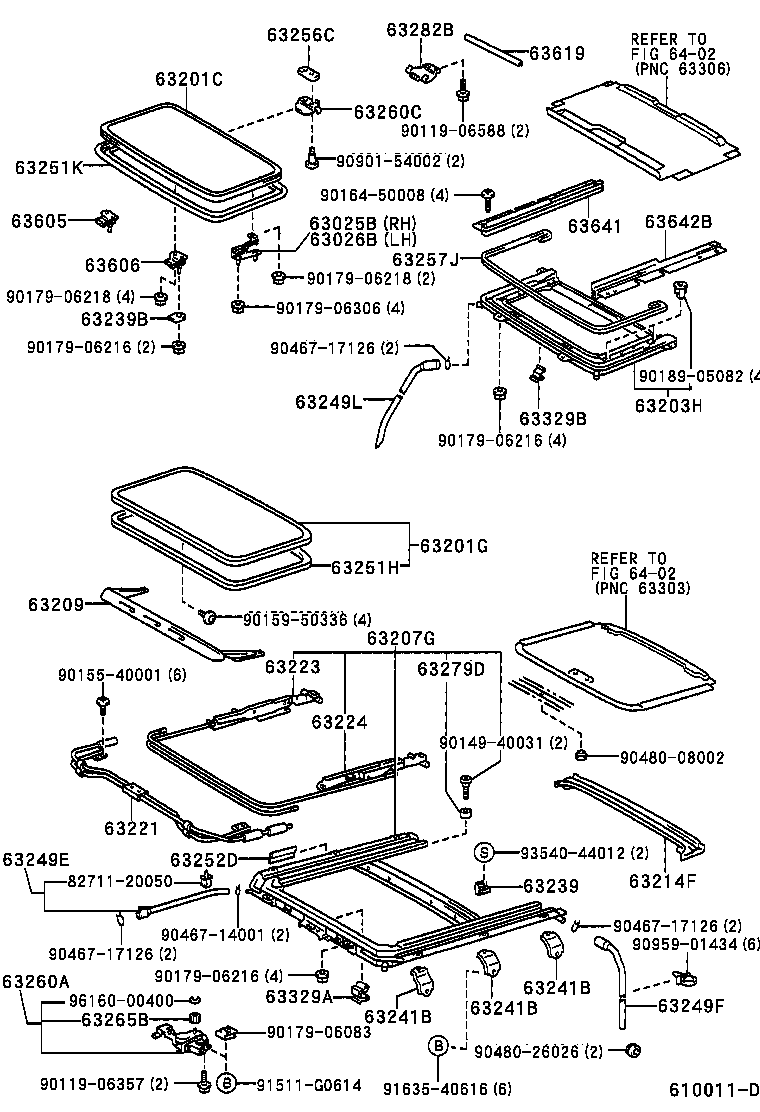

Roof Panel & Back Window Glass
79 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 63025B | Link Sub-assy, Tilt Roof, RH |
| 63026B | Link Sub-assy, Tilt Roof, LH |
| 63111 | Panel, Roof |
| 63118 | Support, Roof Panel, RH |
| 63119 | Support, Roof Panel, LH |
| 63122A | Reinforcement, Roof Panel, Front |
| 63125 | Reinforcement, Roof Panel, NO.2 |
| 63132 | Panel, Windshield Header, Inner |
| 63134A | Frame, Back Door Opening, Upper |
| 63137A | Bracket, Dome Lamp, NO.1 |
| 63141H | Reinforcement, Roof Panel, Center |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144A | Reinforcement, Roof Panel, NO.4 |
| 63147C | Reinforcement, Back Door Opening Frame, Upper Center |
| 63169B | Plate, Roof Panel Reinforcement, RH |
| 63175A | Reinforcement, Back Door Hinge Female, RH |
| 63176A | Reinforcement, Back Door Hinge Female, LH |
| 63179 | Plate, Roof Panel Reinforcement, LH |
| 63185A | Bracket, Roof Rack, Front RH |
| 63186A | Bracket, Roof Rack, Front LH |
| 63189A | Bracket, Roof Rack, Center |
| 63199 | Bracket, Roof Rack, Center LH |
| 63201C | Glass Sub-assy, Tilt Roof |
| 63201G | Glass Sub-assy, Sliding Roof |
| 63203H | Housing Sub-assy, Removable Roof |
| 63207G | Rail Sub-assy, Sliding Roof Guide |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63214F | Channel, Roof Drip, Rear |
| 63221 | Casing, Sliding Roof Cable Guide |
| 63223 | Cable, Sliding Roof Drive, RH |
| 63224 | Cable, Sliding Roof Drive, LH |
| 63239 | Stopper, Sliding Roof Panel |
| 63239B | Pad, Tilt Roof Glass |
| 63241B | Bracket, Sliding Roof Housing, NO.1 |
| 63249E | Hose, Sliding Roof Drain |
| 63249F | Hose, Sliding Roof Drain |
| 63249L | Hose, Tilt Roof Drain |
| 63251H | Weatherstrip, Sliding Roof |
| 63251K | Weatherstrip, Tilt Roof |
| 63252D | Weatherstrip, Sliding Roof Housing |
| 63256C | Seal, Tilt Roof Glass |
| 63257J | Seal, Tilt Roof Housing |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63260C | Handle Assy, Tilt Roof Lock |
| 63265B | Gear, Sliding Roof Drive |
| 63279D | Stopper, Sliding Roof Guide Rail |
| 63282B | Striker, Tilt Roof Lock |
| 63329A | Stopper, Sunshade Lock |
| 63329B | Stopper, Sunshade Lock, NO.1 |
| 63435C | Seal, Roof Carrier, NO.1 RH |
| 63436B | Seal, Roof Carrier, NO.1 LH |
| 63447A | Roof Rail, RH |
| 63448A | Roof Rail, LH |
| 63467 | Bracket, Roof Rack, Rear RH |
| 63468 | Bracket, Roof Rack, Rear LH |
| 63471B | Leg, Roof Rack, Front RH |
| 63472 | Leg, Roof Rack, Front LH |
| 63473 | Leg, Roof Rack, Rear RH |
| 63474 | Leg, Roof Rack, Rear LH |
| 63477 | Support, Roof Rack, Center RH |
| 63478 | Support, Roof Rack, Center LH |
| 63484A | Cushion, Roof Rack Leg, Center RH |
| 63485A | Cushion, Roof Rack Leg, Center LH |
| 63486A | Cushion, Roof Rack Leg, Front RH |
| 63487A | Cushion, Roof Rack Leg, Front LH |
| 63488 | Cushion, Roof Rack Leg, Rear RH |
| 63489 | Cushion, Roof Rack Leg, Rear LH |
| 63491 | Cover, Roof Rack Leg, Front RH |
| 63492 | Cover, Roof Rack Leg, Front LH |
| 63493 | Cover, Roof Rack Leg, Rear RH |
| 63494 | Cover, Roof Rack Leg, Rear LH |
| 63495A | Cover, Roof Rack Leg, Center |
| 63496 | Cover, Roof Rack Leg, Center LH |
| 63605 | Hinge Sub-assy, Tilt Roof, RH |
| 63606 | Hinge Sub-assy, Tilt Roof, LH |
| 63619 | Cover, Tilt Roof Panel |
| 63641 | Rail, Sunshade, NO.1 Front RH |
| 63642B | Rail, Sunshade, NO.1 Front LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
