Toyota Lexus RX300
2000-07 → 2003-02 · chassis MCU15 · catalogue 521210 · Europe
Discontinued model
Data version 2003-10

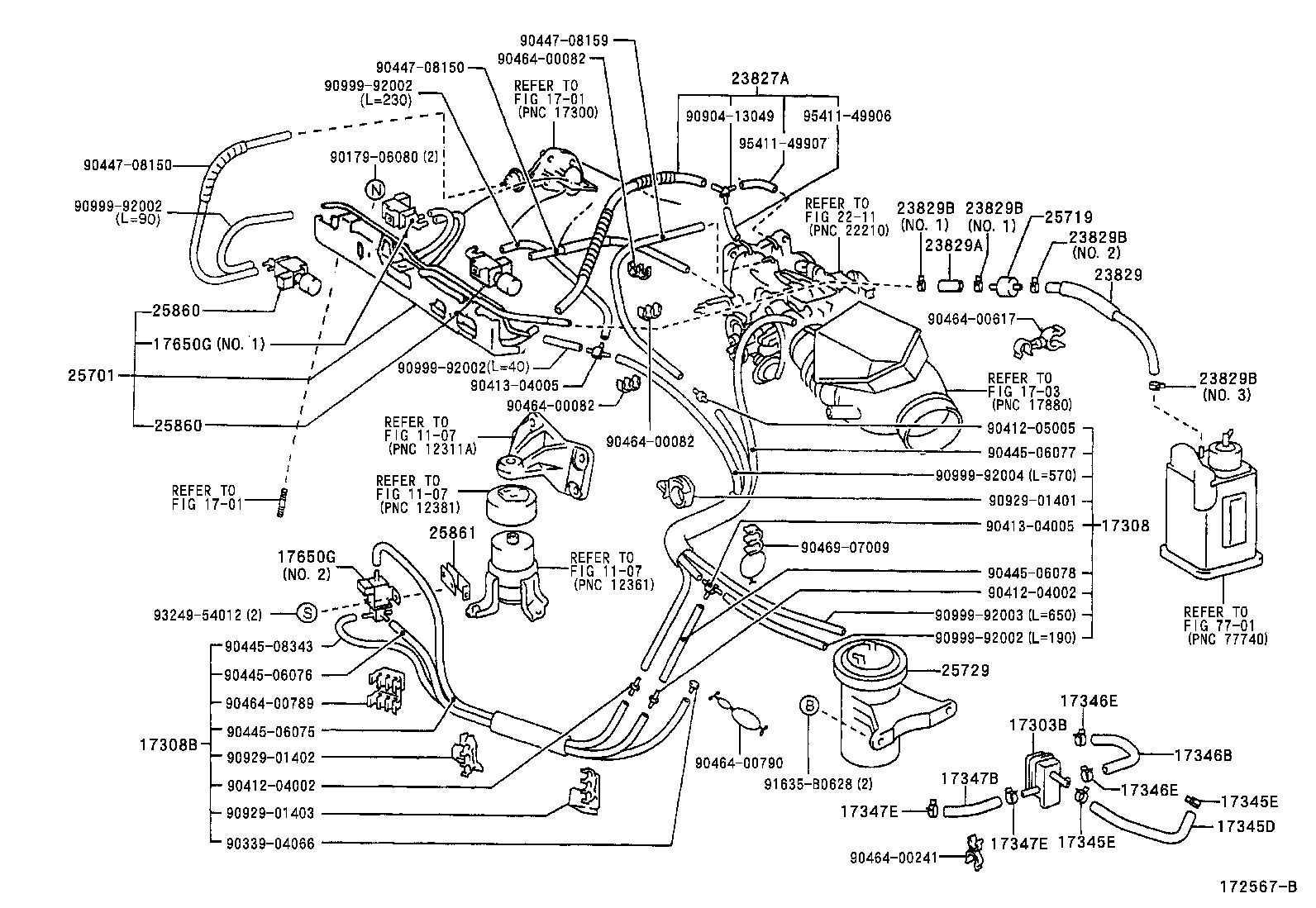

Vacuum Piping
19 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 17303B | Pipe Sub-assy, Air, NO.1 |
| 17308 | Hose Sub-assy, Vacuum(FOR IDLE-UP) |
| 17308B | Hose Sub-assy, Vacuum |
| 17345D | Hose, Air, NO.5 |
| 17345E | Clamp OR Clip(FOR AIR HOSE, NO.5) |
| 17346B | Hose, Air, NO.6 |
| 17346E | Clip(FOR AIR HOSE NO.6) |
| 17347B | Hose, Air, NO.7 |
| 17347E | Clip(FOR AIR HOSE NO.7) |
| 17650G | Valve, Duty Vacuum Switching |
| 23827A | Hose, Fuel Vapor Feed, NO.2 |
| 23829 | Hose, Fuel Vapor Feed, NO.3 |
| 23829A | Hose, Fuel Vapor Feed |
| 23829B | Clip(FOR FUEL VAPOR FEED HOSE) |
| 25701 | Valve Set, Emission Control |
| 25719 | Tank, Vacuum Surge |
| 25729 | Tank, Vacuum Surge W/Bracket |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25861 | Bracket, Vacuum Switching Valve |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
