Toyota Lexus RX270/350/450H
2008-12 → 2015-09 · chassis AGL10,GGL15,GYL1# · catalogue 521230 · Europe
Supported model
Data version 2016-03

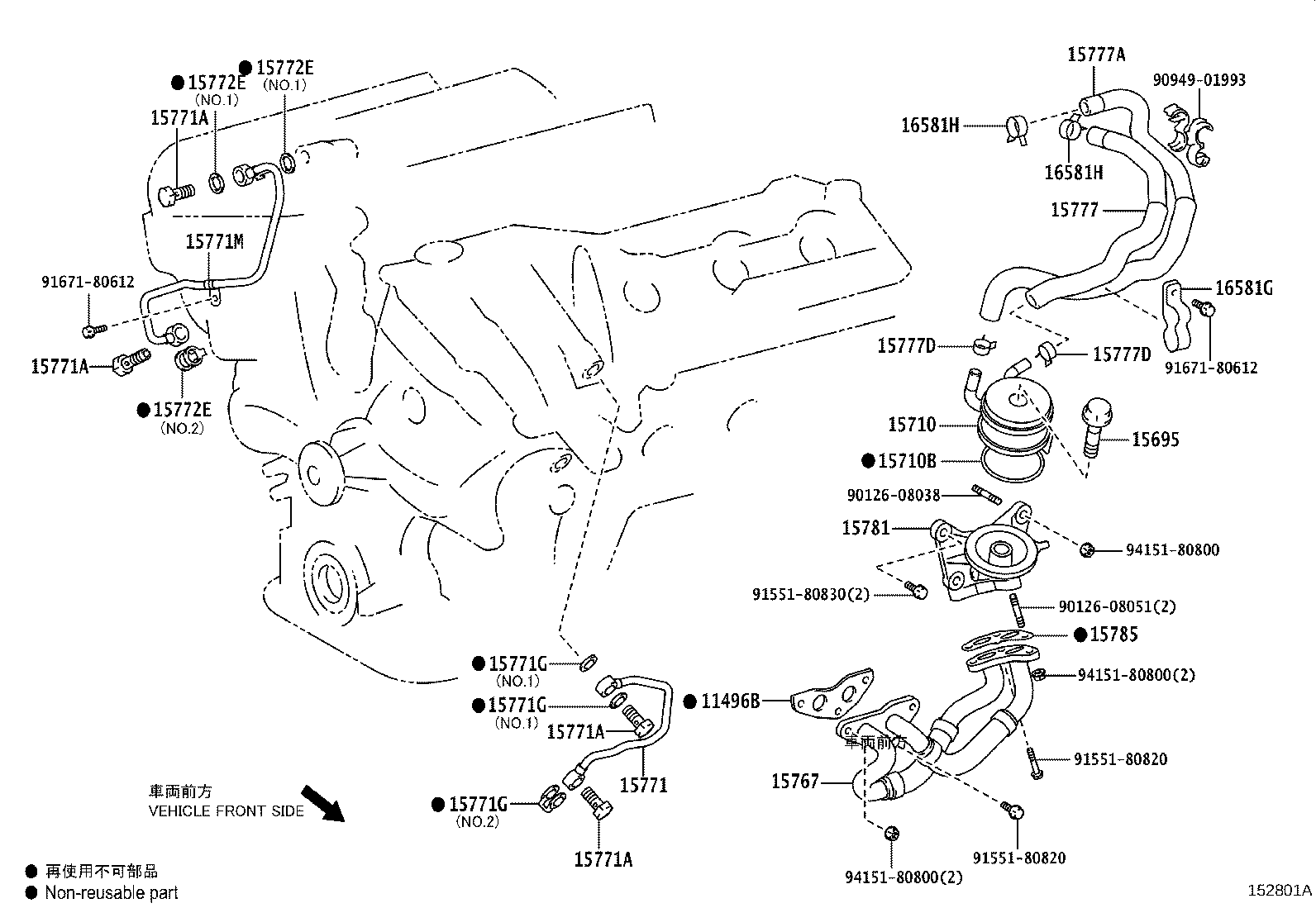

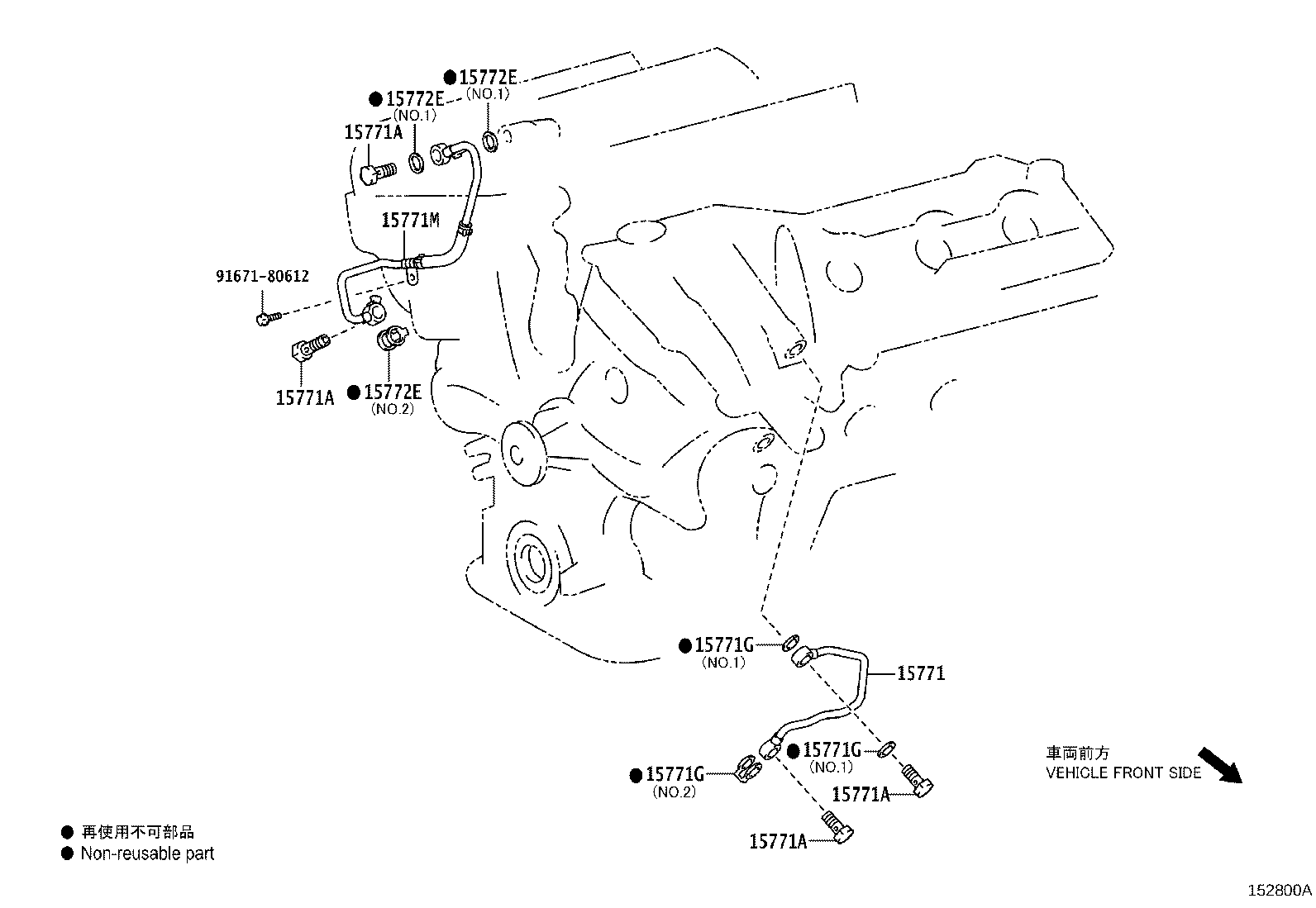

Engine Oil Cooler
18 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 11496B | Gasket, Oil Hole Cover |
| 15695 | Bolt, Oil Cooler Union |
| 15710 | Cooler Assy, Oil |
| 15710B | Ring, O(FOR OIL COOLER) |
| 15725 | Gasket, Oil Cooler Cover |
| 15767 | Pipe, Oil Cooler |
| 15771 | Pipe, Oil, NO.1 |
| 15771A | Union(FOR OIL PIPE) |
| 15771G | Gasket |
| 15771M | Pipe, Oil |
| 15772E | Gasket(FOR OIL PIPE) |
| 15777 | Hose, Oil Cooler |
| 15777A | Hose, Oil Cooler |
| 15777D | Clamp OR Clip, Hose(FOR OIL COOLER HOSE) |
| 15781 | Bracket, Oil Cooler, NO.1 |
| 15785 | Gasket, Oil Cooler |
| 16581G | Clamp, Hose(FOR OIL COOLER HOSE) |
| 16581H | Clip, Hose(FOR OIL COOLER HOSE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
