Toyota Lexus RX270/350/450H
2008-12 → 2015-09 · chassis AGL10,GGL15,GYL1# · catalogue 521230 · Europe
Supported model
Data version 2016-03

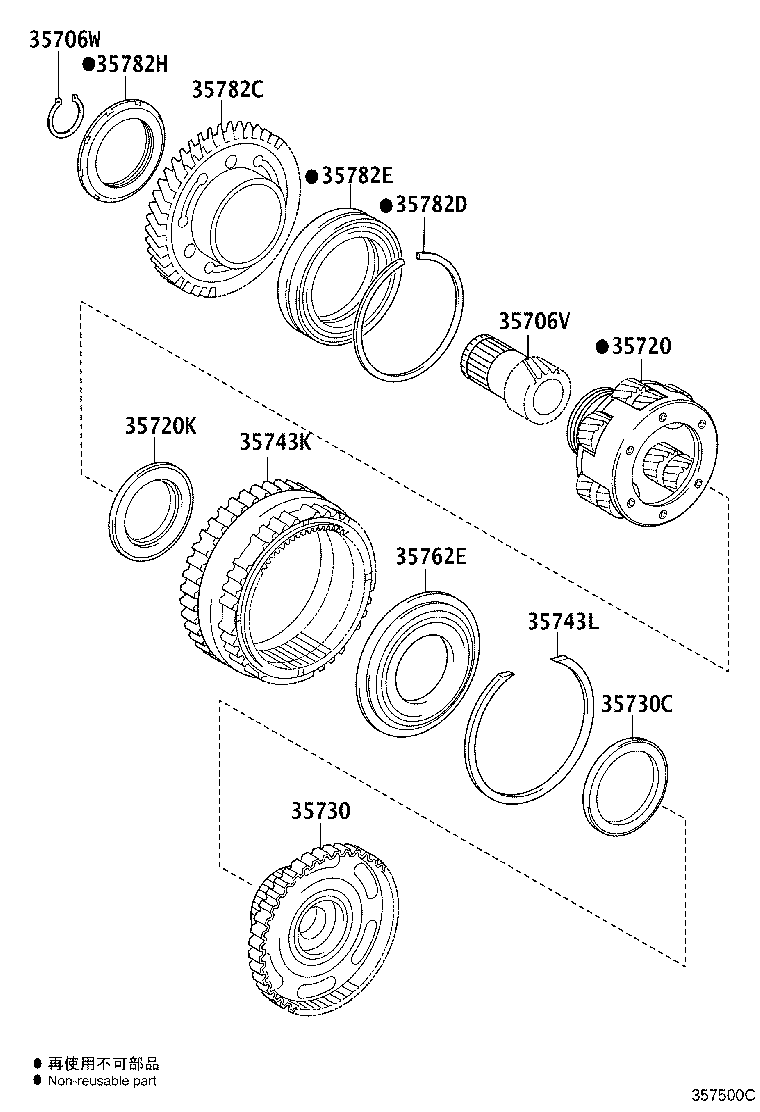

Planetary Gear, Reverse Piston & Counter Gear(ATM)
15 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 35706V | Gear Sub Assy, Planetary Sun |
| 35706W | Ring, Snap (FOR PLANETARY SUN GEAR) |
| 35720 | Gear Assy, Front Planetary |
| 35720K | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR REAR) |
| 35730 | Gear Assy, Rear Planetary Sun |
| 35730B | Bearing, Thrust Needle Roller (FOR REAR PLANERARY SUN GEAR) |
| 35730C | Bearing, Thrust Needle(FOR REAR PLANETARY SUN GEAR, NO.2) |
| 35743K | Gear, Planetary Ring |
| 35743L | Ring, Snap (FOR PLANETARY RING GEAR) |
| 35762E | Flange, Planetary Ring Gear |
| 35782C | Gear, Counter Drive |
| 35782D | Ring, Hole Snap(FOR COUNTER DRIVE GEAR) |
| 35782E | Bearing(FOR COUNTER DRIVE GEAR) |
| 35782H | Nut(FOR COUNTER DRIVE GEAR) |
| 35788D | Race, Thrust Bearing, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
