Toyota Lexus RX270/350/450H
2008-12 → 2015-09 · chassis AGL10,GGL15,GYL1# · catalogue 521230 · Europe
Supported model
Data version 2016-03
Height Control (AUTO-LEVELER)

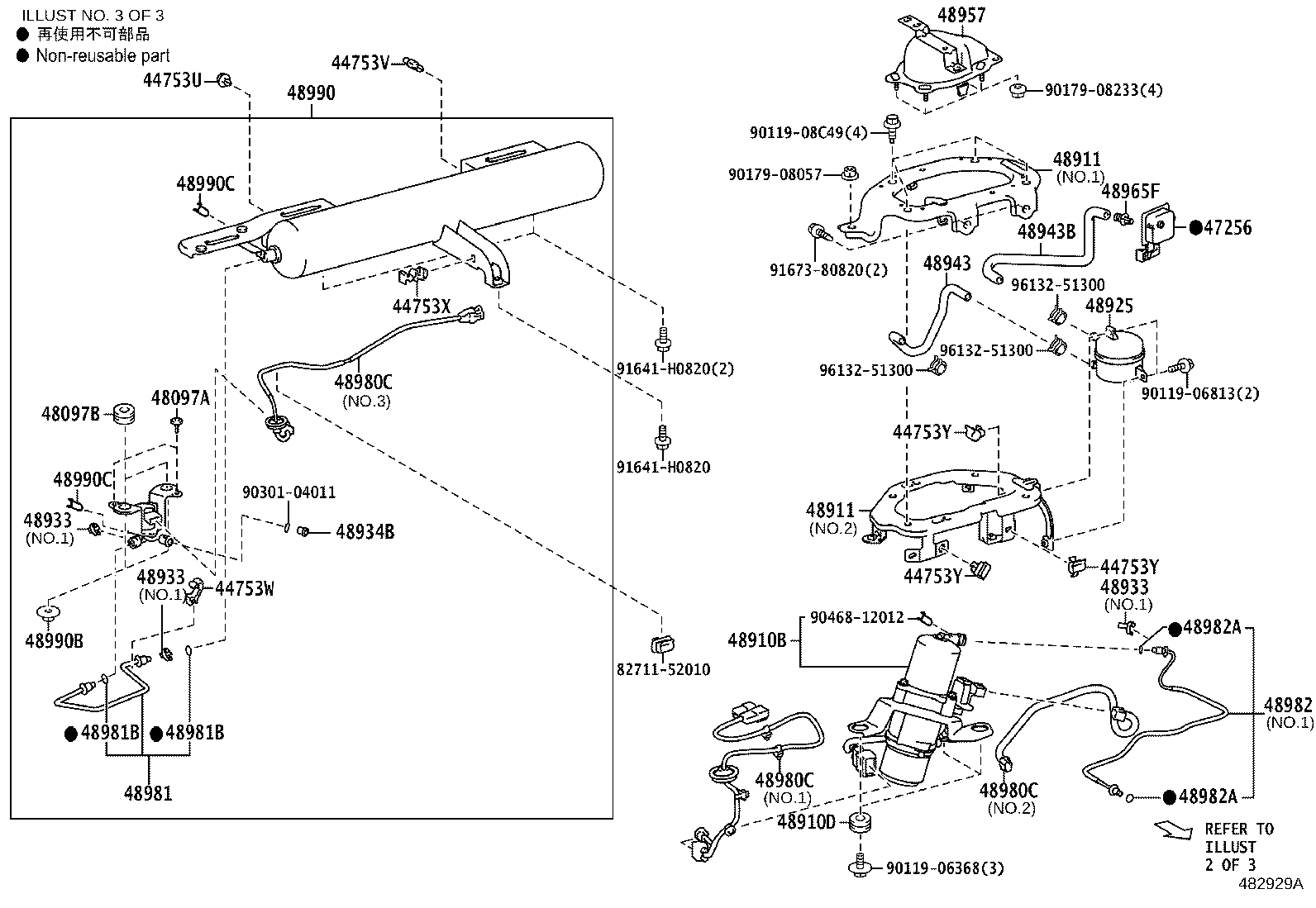

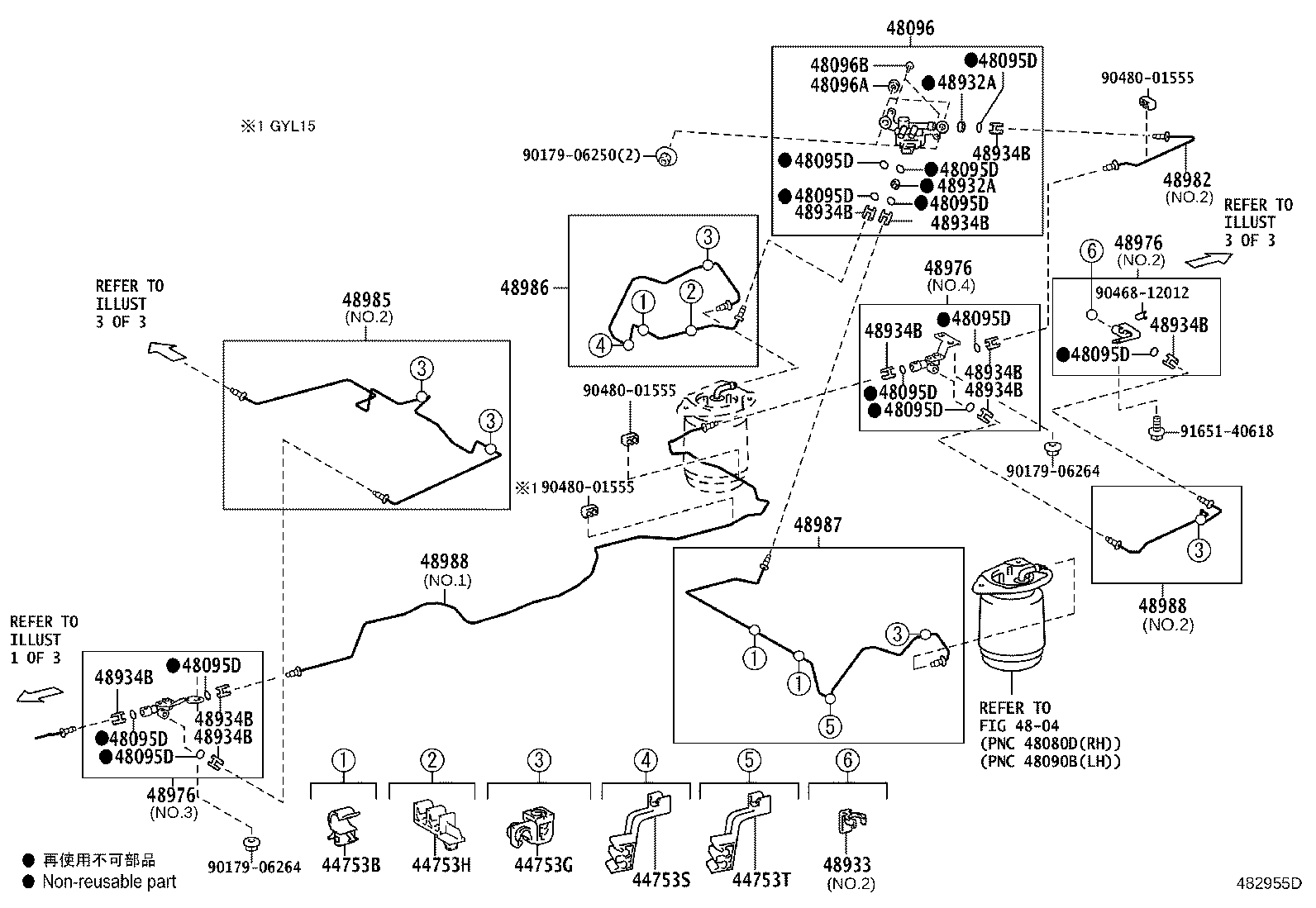

60 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 44753B | Clamp, Height Control Tube, NO.1 |
| 44753F | Clamp, Height Control Tube, NO.4 |
| 44753G | Clamp, Height Control Tube NO.5 |
| 44753H | Clamp, Height Control Tube NO.6 |
| 44753J | Clamp, Height Control Tube NO.7 |
| 44753K | Clamp, Height Control Tube NO.8 |
| 44753L | Clamp, Height Control Tube NO.9 |
| 44753M | Clamp, Height Control Tube NO.10 |
| 44753N | Clamp, Height Control Tube NO.11 |
| 44753P | Clamp, Height Control Tube NO.12 |
| 44753Q | Clamp, Height Control Tube NO.13 |
| 44753R | Clamp, Height Control Tube NO.14 |
| 44753S | Clamp, Height Control Tube NO.15 |
| 44753T | Clamp, Height Control Tube NO.16 |
| 44753U | Clamp, Height Control Tube NO.17 |
| 44753V | Clamp, Height Control Tube NO.18 |
| 44753W | Clamp, Height Control Tube NO.19 |
| 44753X | Clamp, Height Control Tube NO.20 |
| 44753Y | Clamp, Height Control Tube NO.21 |
| 47256 | Grommet, Cap |
| 48095 | Valve Sub-assy, Height Control, NO.1 |
| 48095C | Bush(FOR HEIGHT CONTROL VALVE NO.1) |
| 48095D | Ring, O(FOR HEIGHT CONTROL VALVE) |
| 48096 | Valve Sub-assy, Height Control, NO.2 |
| 48096A | Bush, NO.2(FOR HEIGHT CONTROL VALVE) |
| 48096B | Cushion, NO.2(FOR HEIGHT CONTROL VALVE) |
| 48097A | Bush(FOR HEIGHT CONTROL VALVE SUB-ASSY NO.3) |
| 48097B | Cushion(FOR HEIGHT CONTROL VALVE SUB-ASSY NO.3) |
| 48910B | Compressor Assy, Height Control |
| 48910D | Bush, NO.2(FOR HEIGHT CONTROL COMPRESSOR) |
| 48911 | Bracket, Height Control Compressor |
| 48925 | Filter, Height Control |
| 48932A | Plate, Height Control Tube |
| 48933 | Holder, Air Connector Clip |
| 48934B | Connector, Height Control Tube |
| 48943 | Hose, Height Control, NO.1 |
| 48943B | Hose, Height Control, NO.2 |
| 48957 | Cap, Height Control Compressor |
| 48962 | Cushion, Heigt Control Tube Cover |
| 48965F | Clip, Height Control Air Hose |
| 48976 | Way, Height Control |
| 48980C | Harness Assy, Height Control Valve |
| 48981 | Tube, Height Control, NO.1 |
| 48981B | Ring, O(FOR HEIGHT CONTROL TUBE NO.1) |
| 48982 | Tube, Height Control, NO.2 |
| 48982A | Ring, O(FOR HEIGHT CONTROL TUBE NO.2) |
| 48983 | Tube, Height Control, NO.3 |
| 48983A | Ring, O(FOR HEIGHT CONTROL TUBE NO.3) |
| 48983B | Way, NO.3(FOR FRONT HEIGHT CONTROL TUBE) |
| 48984 | Tube, Height Control, NO.4 |
| 48984A | Ring, O(FOR HEIGHT CONTROL TUBE NO.4) |
| 48985 | Tube, Height Control, NO.5 |
| 48986 | Tube, Height Control, NO.6 |
| 48987 | Tube, Height Control, NO.7 |
| 48988 | Tube, Height Control, NO.8 |
| 48989 | Tube, Height Control, NO.9 |
| 48989A | Ring, O(FOR HEIGHT CONTROL TUBE NO.9) |
| 48990 | Tank Assy, Pneumatic W/Tube |
| 48990B | Nut(FOR PNEUMATIC TANK ASSY) |
| 48990C | Clip(FOR PNEUMATIC TANK ASSY) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
