Toyota Lexus RX Series
2022-11 → present · chassis AALH1#,SALA15,TALA1#,TALH17 · catalogue 521260 · Europe
Supported model
Data version 2024-10

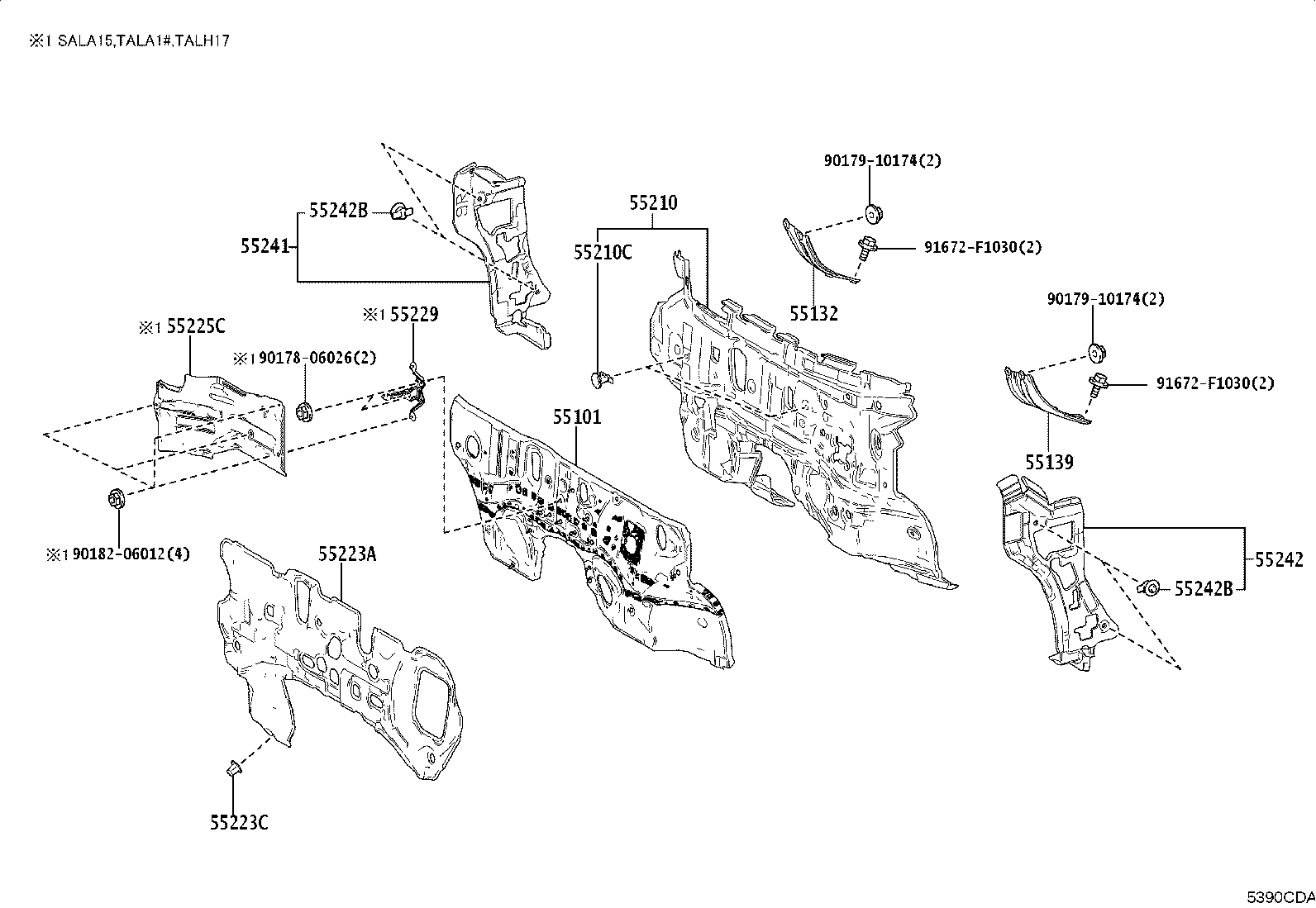

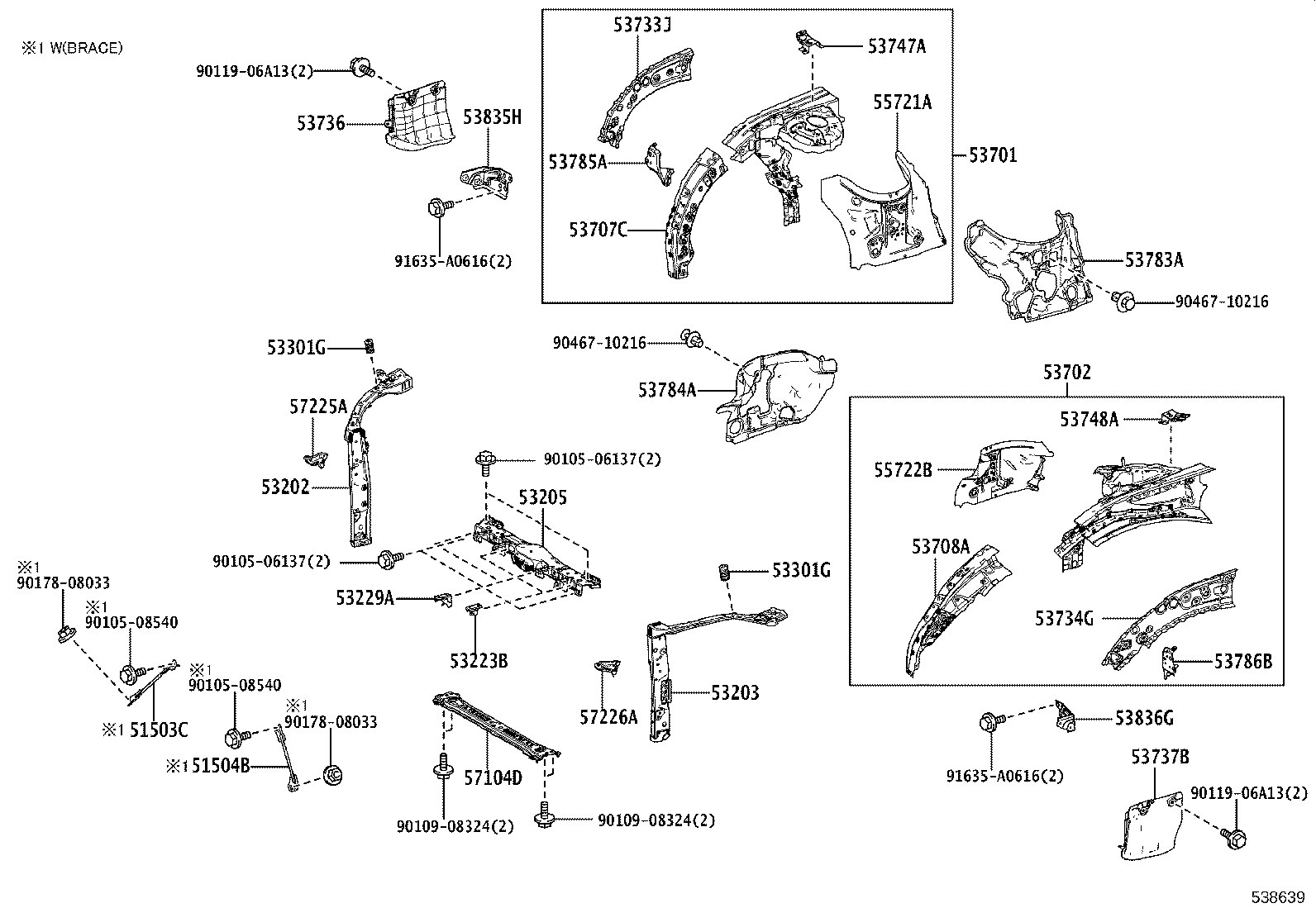

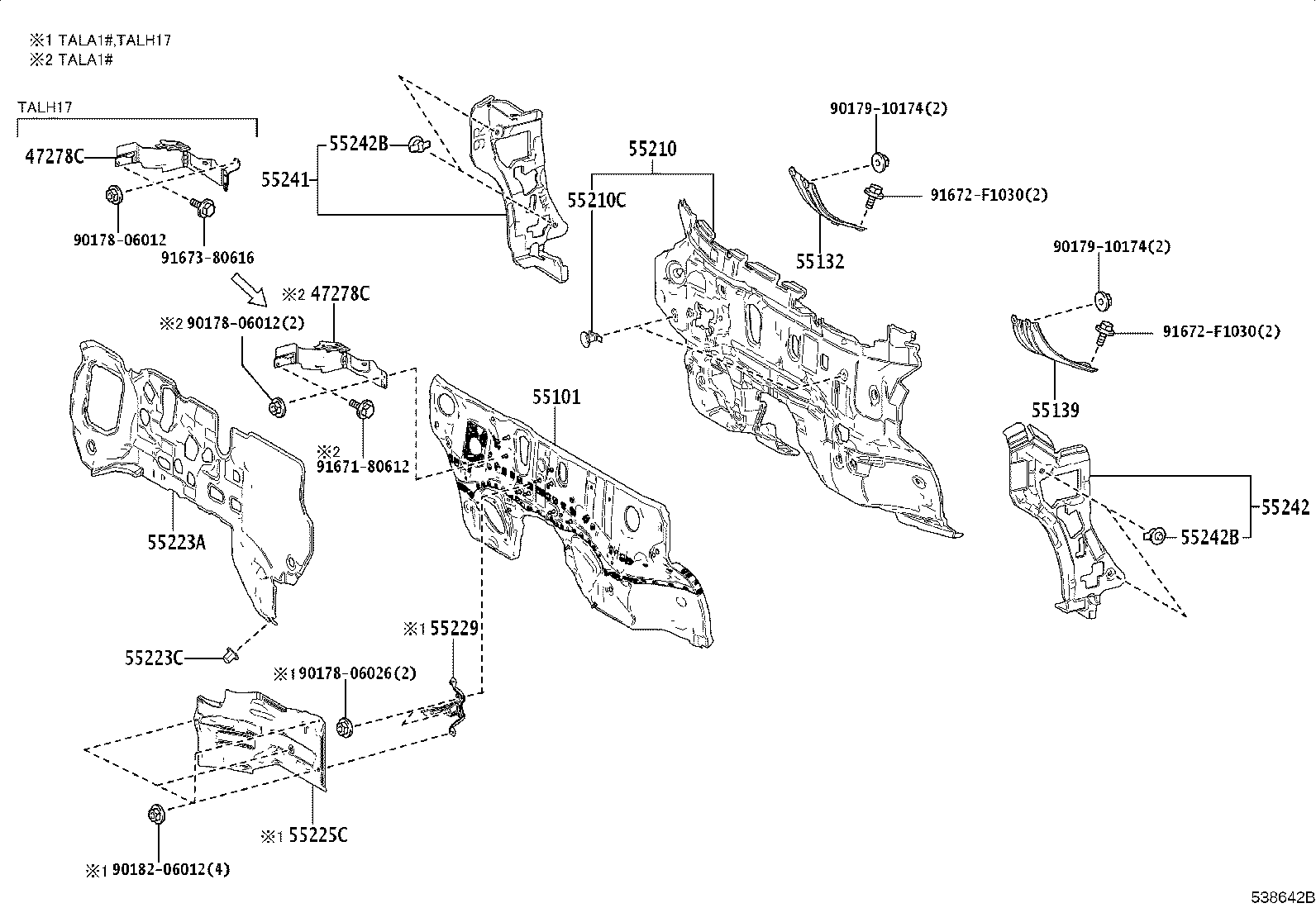

Front Fender Apron & Dash Panel
57 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16562M | Seal, Radiator TO Support, NO.2 |
| 16563D | Seal, Radiator TO Support, NO.3 |
| 16592A | Guide, Radiator Air, NO.3 |
| 16593B | Guide, Radiator Air, NO.1 RH |
| 16594A | Guide, Radiator Air, NO.2 |
| 16595B | Guide, Radiator Air, NO.1 LH |
| 16691A | Plate, Radiator Side Air Guide, Front RH |
| 16695A | Plate, Radiator Side Air Guide, Front LH |
| 47278C | Cover, Brake Master Cylinder |
| 51503C | Brace Sub-assy, Lower Arm Bracket, RH |
| 51504B | Brace Sub-assy, Lower Arm Bracket, LH |
| 53180D | Shutter Assy, Radiator |
| 53188A | Bracket, Radiator Shutter Support, RH |
| 53189A | Bracket, Radiator Shutter Support, LH |
| 53189C | Bracket, Radiator Shutter Support, Center |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53223B | Bracket, Radiator Grille Mounting |
| 53229A | Bracket, Radiator Grille Mounting |
| 53295E | Seal, Cool Air Intake Duct |
| 53301G | Cushion, Hood Bumper |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53707C | Extension Sub-assy, Front Fender Apron, Front RH |
| 53708A | Extension Sub-assy, Front Fender Apron, Front LH |
| 53733J | Member, Front Apron TO Cowl Side, Outer Front RH |
| 53734G | Member, Front Apron TO Cowl Side, Outer Front LH |
| 53736 | Seal, Front Fender Apron, RH |
| 53737B | Seal, Front Fender Apron, LH |
| 53747A | Extension, Apron Fender Side, RH |
| 53748A | Extension, Apron Fender Side, LH |
| 53783A | Insulator, Apron Front Fender, RH |
| 53784A | Insulator, Apron Front Fender, LH |
| 53785A | Gusset, Front Fender Apron, Upper RH |
| 53786B | Gusset, Front Fender Apron, Upper LH |
| 53835H | Brace, Front Fender TO Extension, RH |
| 53836G | Brace, Front Fender TO Extension, LH |
| 55101 | Panel Sub-assy, Dash |
| 55132 | Reinforcement, Dash Panel, NO.2 |
| 55139 | Reinforcement, Dash TO Frame Brace |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55210C | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 55223C | Clip |
| 55225C | Insulator, Dash Panel Heat |
| 55229 | Plate, Dash Panel Insulator, NO.4 |
| 55241 | Silencer, Front Panel Side, NO.1 RH |
| 55242 | Silencer, Front Panel Side, NO.1 LH |
| 55242B | Clip, Front Panel Side Silencer |
| 55721A | Brace, Cowl Top TO Cowl, Inner NO.1 |
| 55722B | Brace, Cowl Top TO Cowl, Inner NO.2 |
| 57104D | Member Sub-assy, Front Cross |
| 57225A | Brace, Front Mounting Bracket, RH |
| 57226A | Brace, Front Mounting Bracket, LH |
| 82090B | Wire Assy, Extension |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
