Toyota Lexus RX Series
2022-11 → present · chassis AALH1#,SALA15,TALA1#,TALH17 · catalogue 521260 · Europe
Supported model
Data version 2024-10

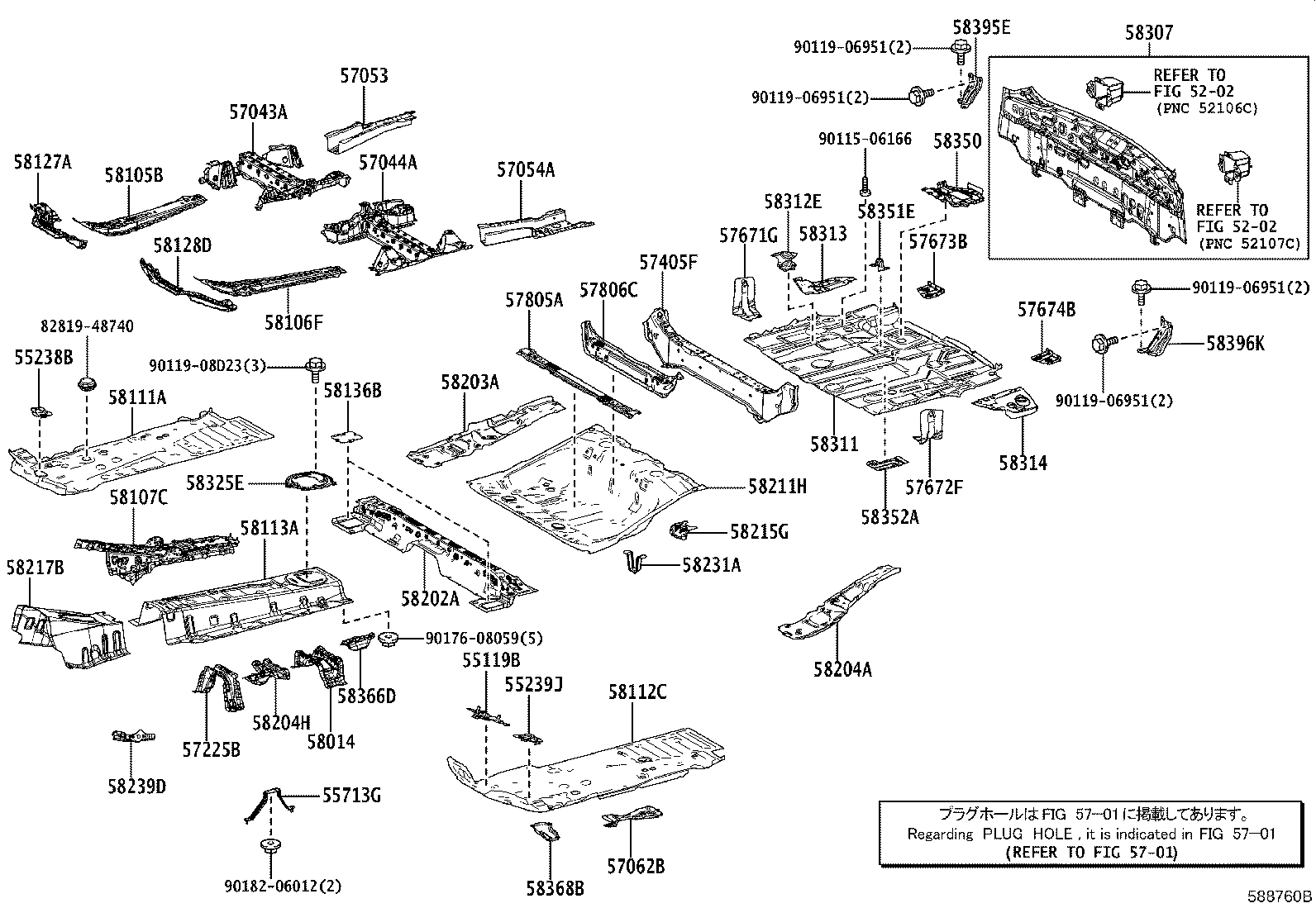

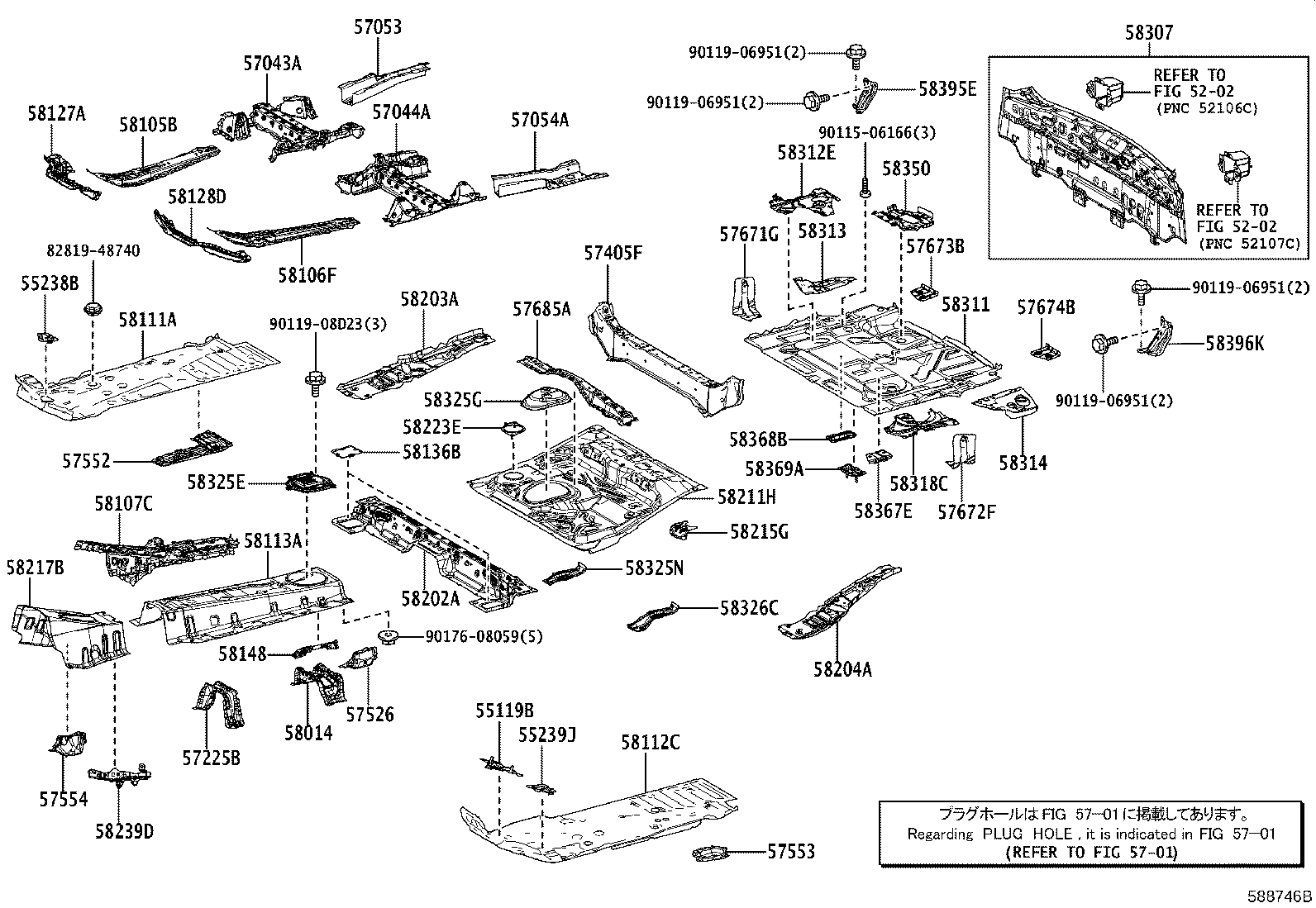

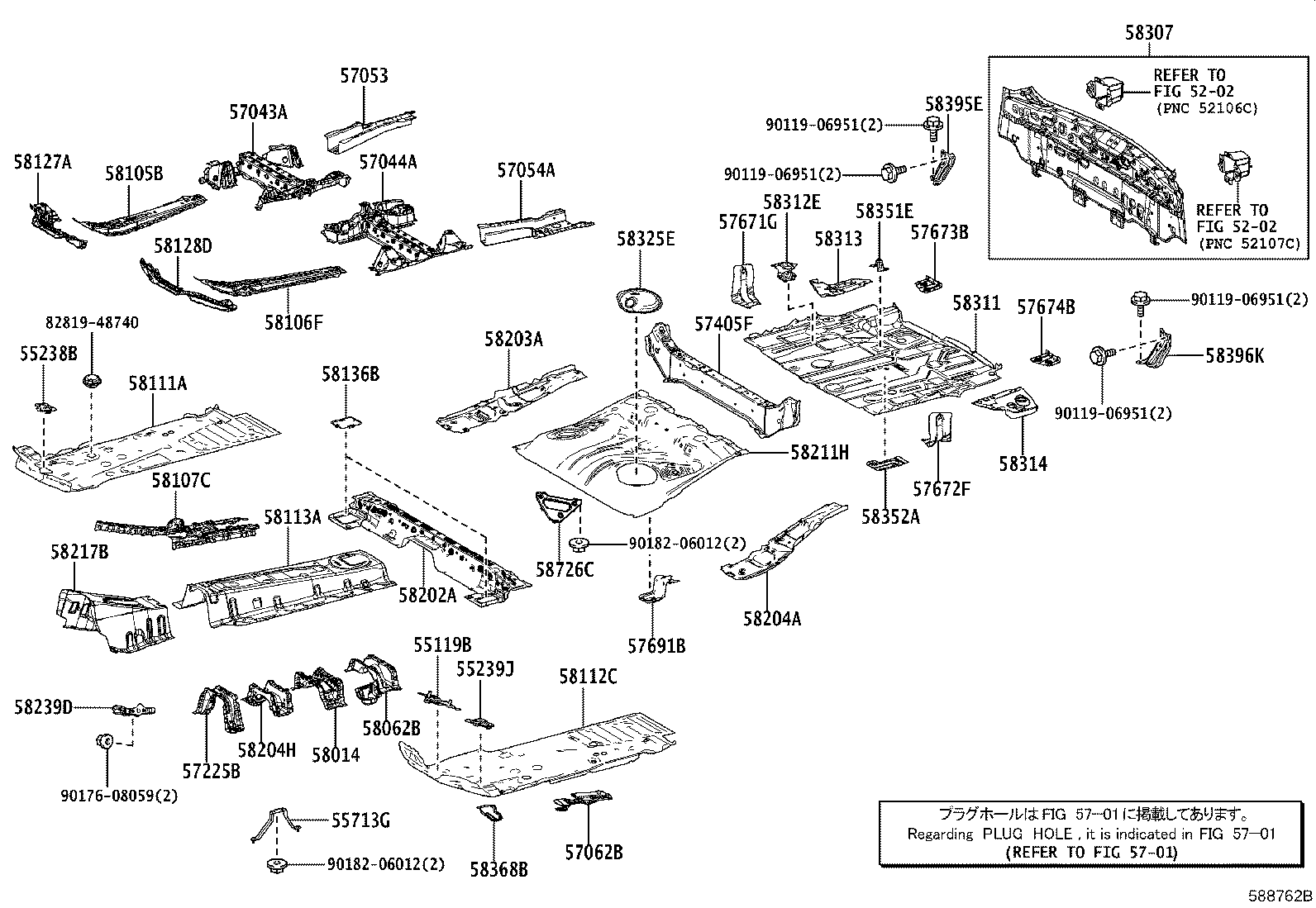

Floor Pan & Lower Back Panel
66 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 51999 | Hanger, Exhaust Pipe Support, NO.7 |
| 55119B | Extension, Dash Panel, LH |
| 55238B | Plate, Dash Panel Insulator, Lower RH |
| 55239J | Plate, Dash Panel Insulator, Lower LH |
| 55713G | Bracket, Front Lower Panel |
| 57043A | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044A | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57062B | Bracket Sub-assy, Fuel Tank Support, LH |
| 57225B | Brace, Front Mounting Bracket |
| 57405F | Member Sub-assy, Center Floor Cross, Rear |
| 57526 | Plate, Center Floor, NO.2 |
| 57552 | Reinforcement, Center Floor, NO.2 |
| 57553 | Reinforcement, Center Floor, NO.3 |
| 57554 | Reinforcement, Center Floor, NO.4 |
| 57671G | Member, Rear Floor Cross, NO.1 RH |
| 57672F | Member, Rear Floor Cross, NO.1 LH |
| 57673B | Brace, Rear Floor NO.2 Crossmember, RH |
| 57674B | Brace, Rear Floor NO.2 Crossmember, LH |
| 57685A | Bracket, Rear Floor Mounting, NO.1 RH |
| 57691B | Bracket, Fuel Tank Mounting, Front Center |
| 57805A | Reinforce Sub-assy, NO.1 Seat Leg, Rear NO.1 |
| 57806C | Reinforce Sub-assy, NO.1 Seat Leg, Rear NO.2 |
| 58014 | Panel Sub-assy, Front Floor, Rear Lower |
| 58062B | Bracket Sub-assy, Fuel Tank Mounting, LH |
| 58105B | Panel Sub-assy, Front Floor Rear Upper Sub |
| 58106F | Bracket Sub-assy, Front Seat Mounting, Outside LH |
| 58107C | Angle Sub-assy, Front Floor |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58127A | Reinforce, Front Cross TO Front Panel Member, RH |
| 58128D | Reinforce, Front Cross TO Front Panel Member, LH |
| 58136B | Cover, Center Floor Hole |
| 58148 | Bracket, Front Floor Housing, Rear LH |
| 58202A | Pan Sub-assy, Center Floor, Front |
| 58203A | Reinforcement Sub-assy, Center Floor Panel, RH |
| 58204A | Reinforcement Sub-assy, Center Floor Panel, LH |
| 58204H | Pan Sub-assy, Center Floor, Rear |
| 58211H | Pan, Center Floor |
| 58215G | Bracket, Rear Seat Mounting, NO.1 |
| 58217B | Plate, Front Floor |
| 58223E | Reinforcement, Floor Panel Side, RH |
| 58231A | Bracket, Center Floor Heat Insulator, NO.1 |
| 58239D | Bracket, Cable Clamp |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58312E | Panel, Rear Floor, Rear |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58318C | Bracket, Rear Floor Crossmember |
| 58325E | Cover, Rear Floor Service Hole |
| 58325G | Cover, Rear Floor Service Hole |
| 58325N | Brace, Rear Floor Panel, RH |
| 58326C | Brace, Rear Floor Panel, LH |
| 58350 | Reinforcement Assy, Rear Floor Panel, RH |
| 58351E | Bracket, Spare Wheel Clamp |
| 58352A | Bracket, Rear Floor Stay |
| 58366D | Reinforcement, Fuel Tank Support, Rear |
| 58367E | Bracket, Fuel Tube, NO.1 |
| 58368B | Bracket, Fuel Tube, NO.2 |
| 58369A | Bracket, Fuel Tube, NO.3 |
| 58395E | Gusset, Back Door Opening, Lower RH |
| 58396K | Gusset, Back Door Opening, Lower LH |
| 58726C | Stay, Engine Service Cover, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
