Toyota Lexus RX Series
2022-11 → present · chassis AALH1#,SALA15,TALA1#,TALH17 · catalogue 521260 · Europe
Supported model
Data version 2024-10
Fuel Tank & Tube
71 part groups · 16 illustrations

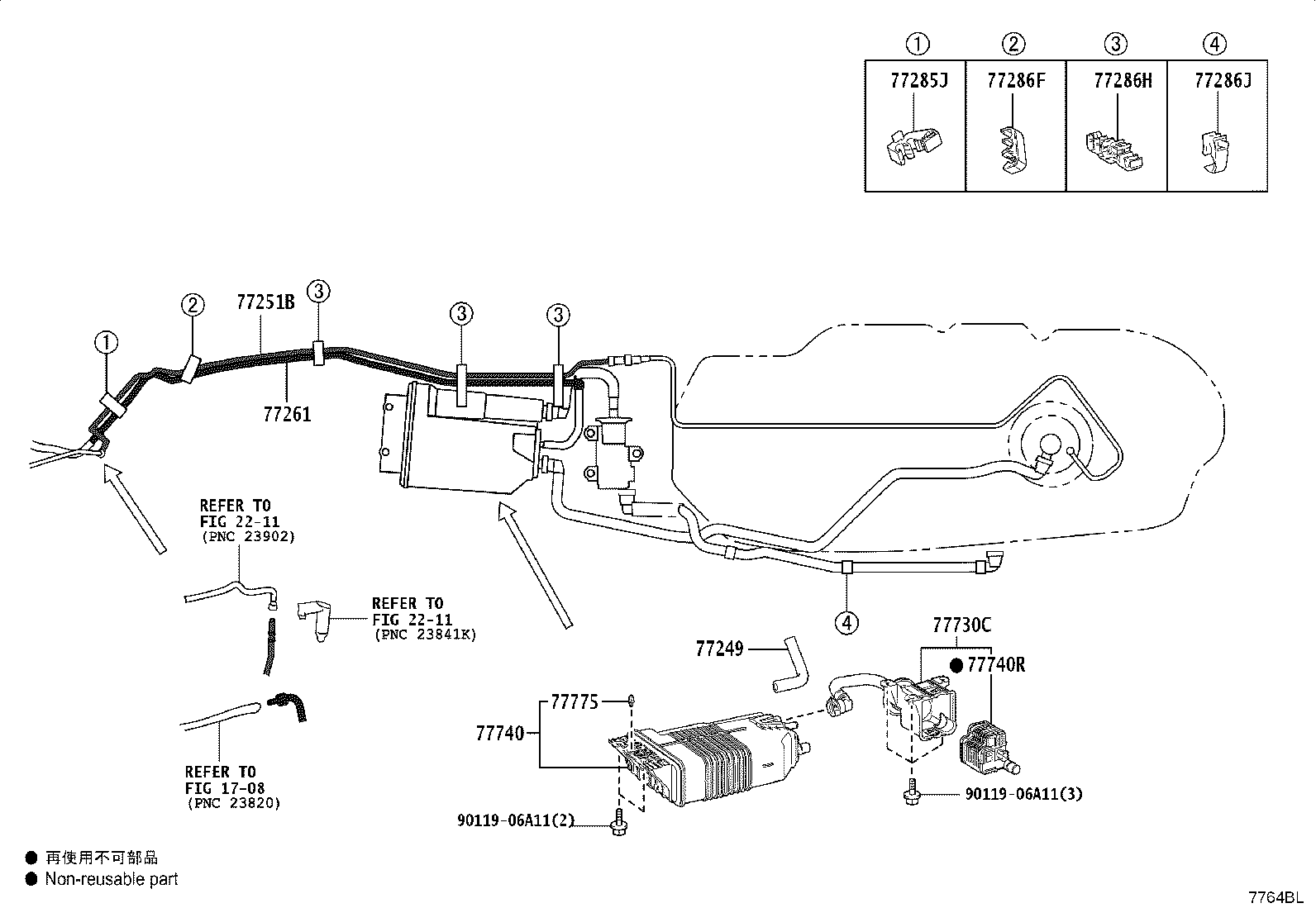

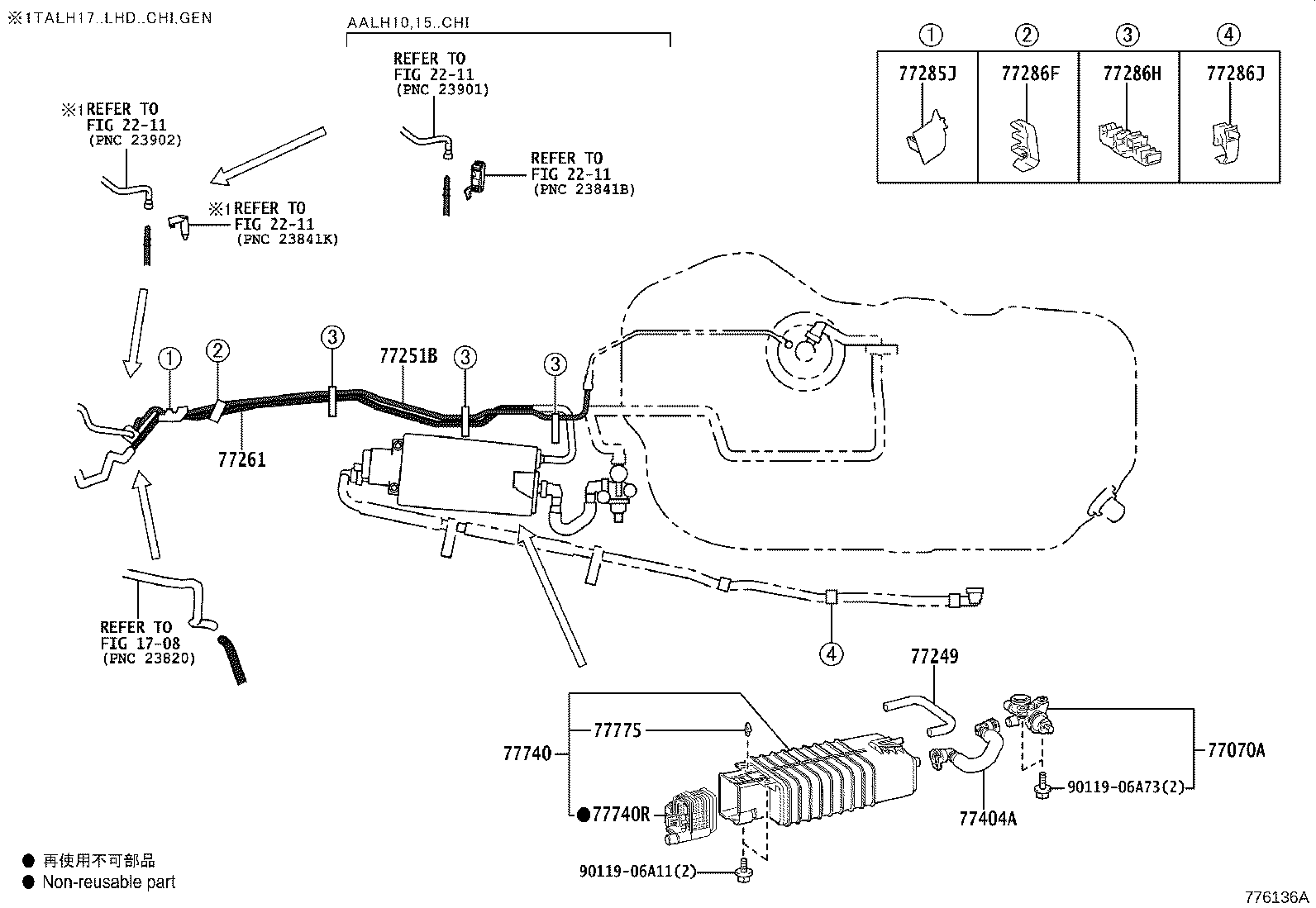

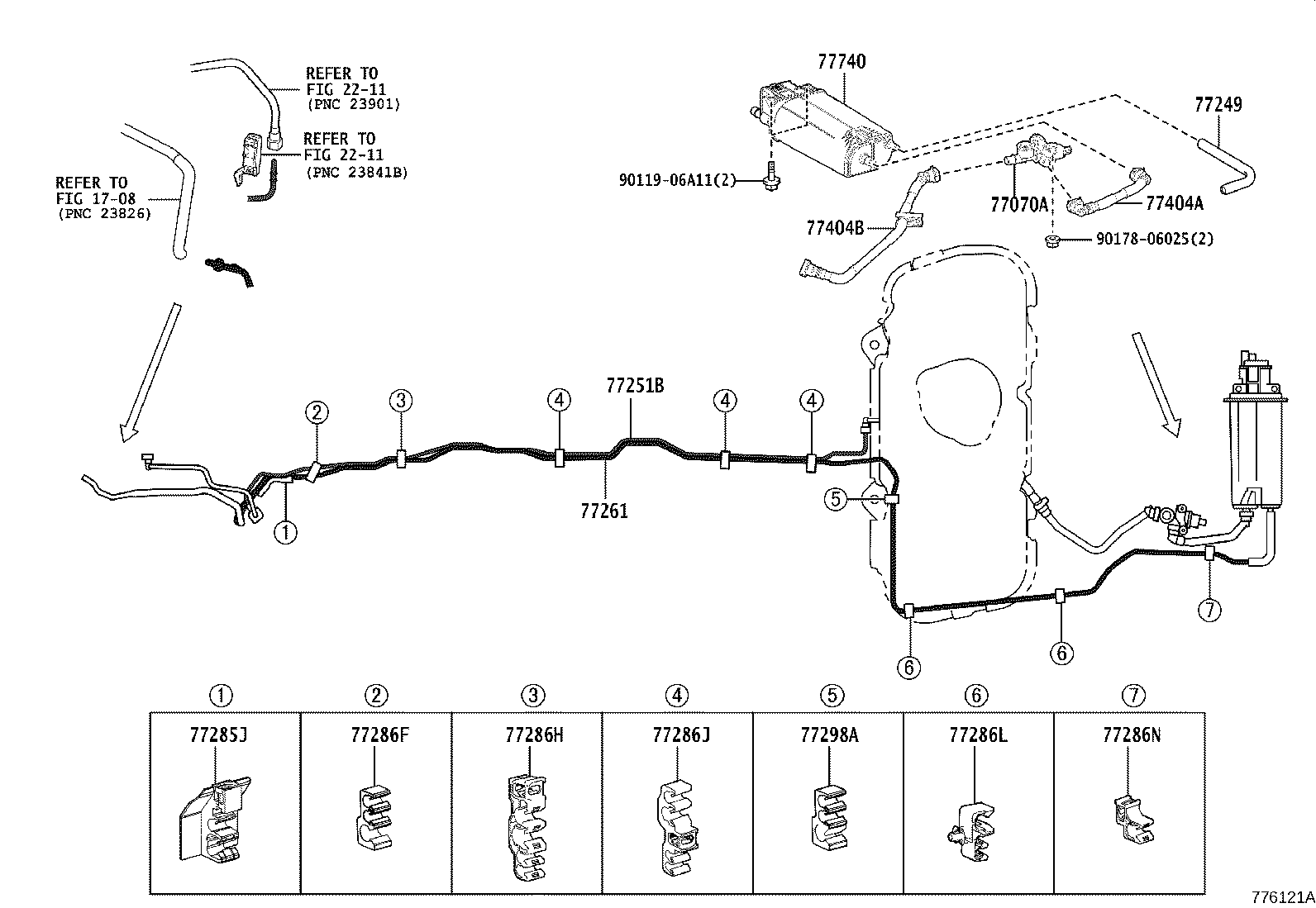

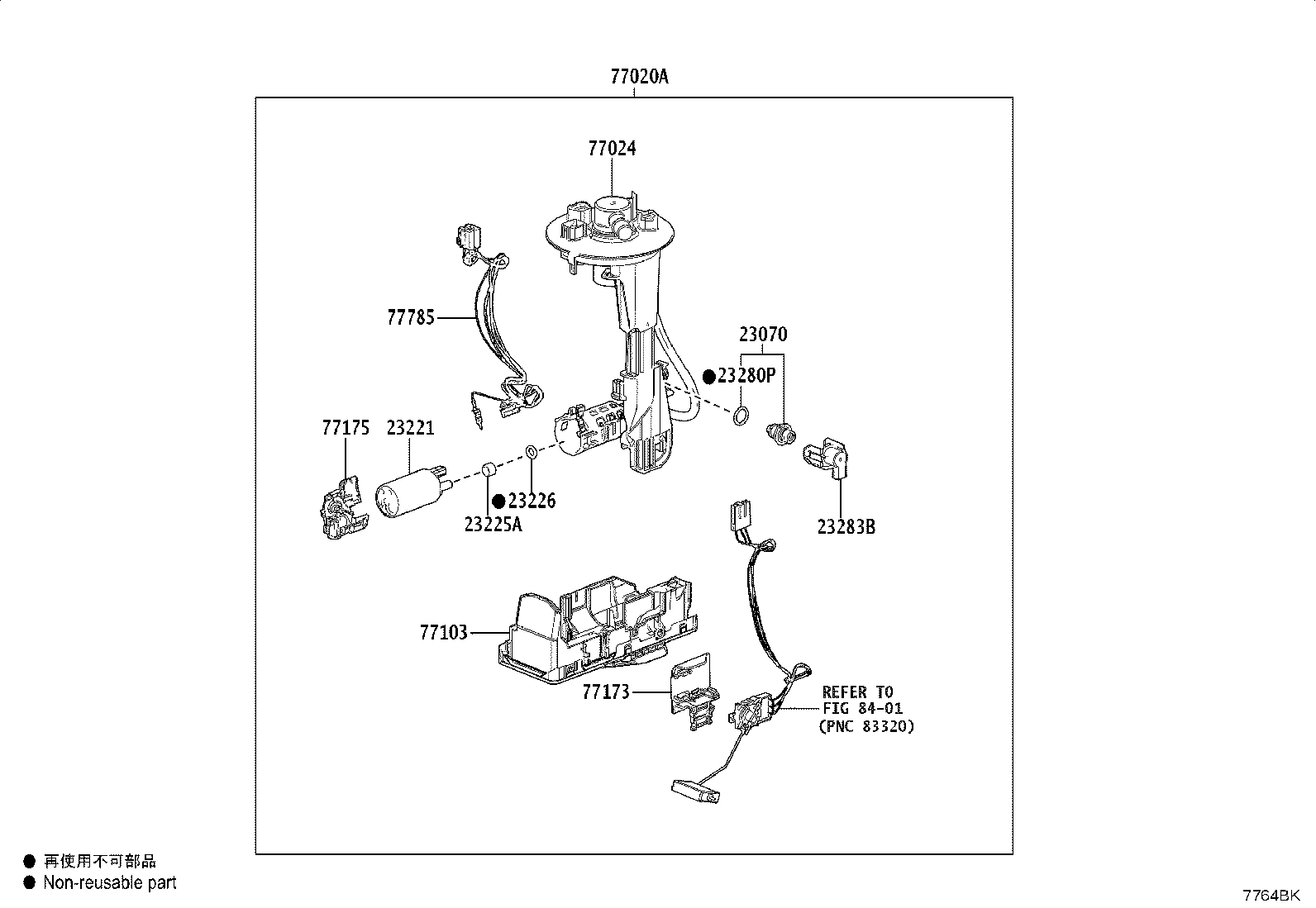

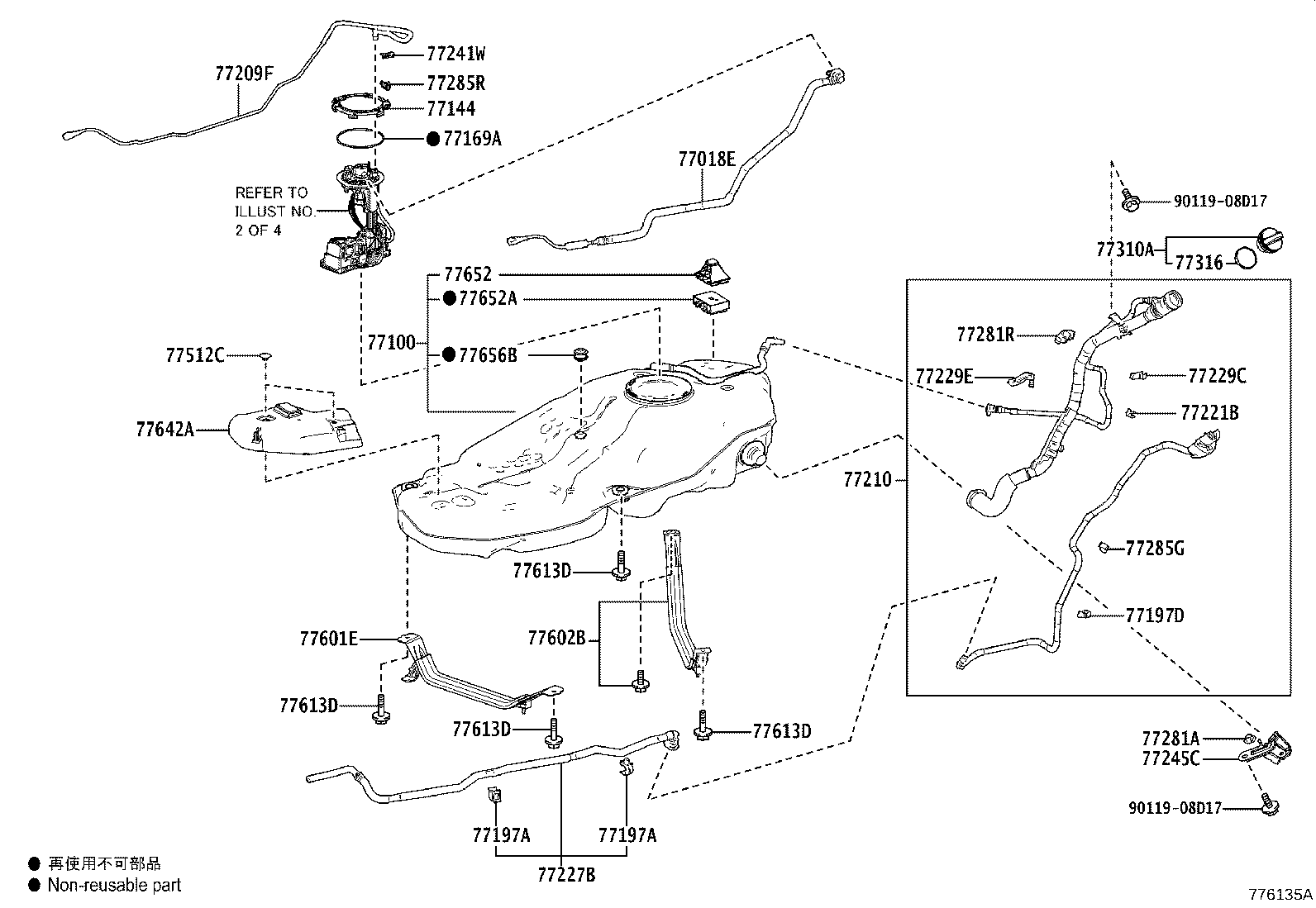

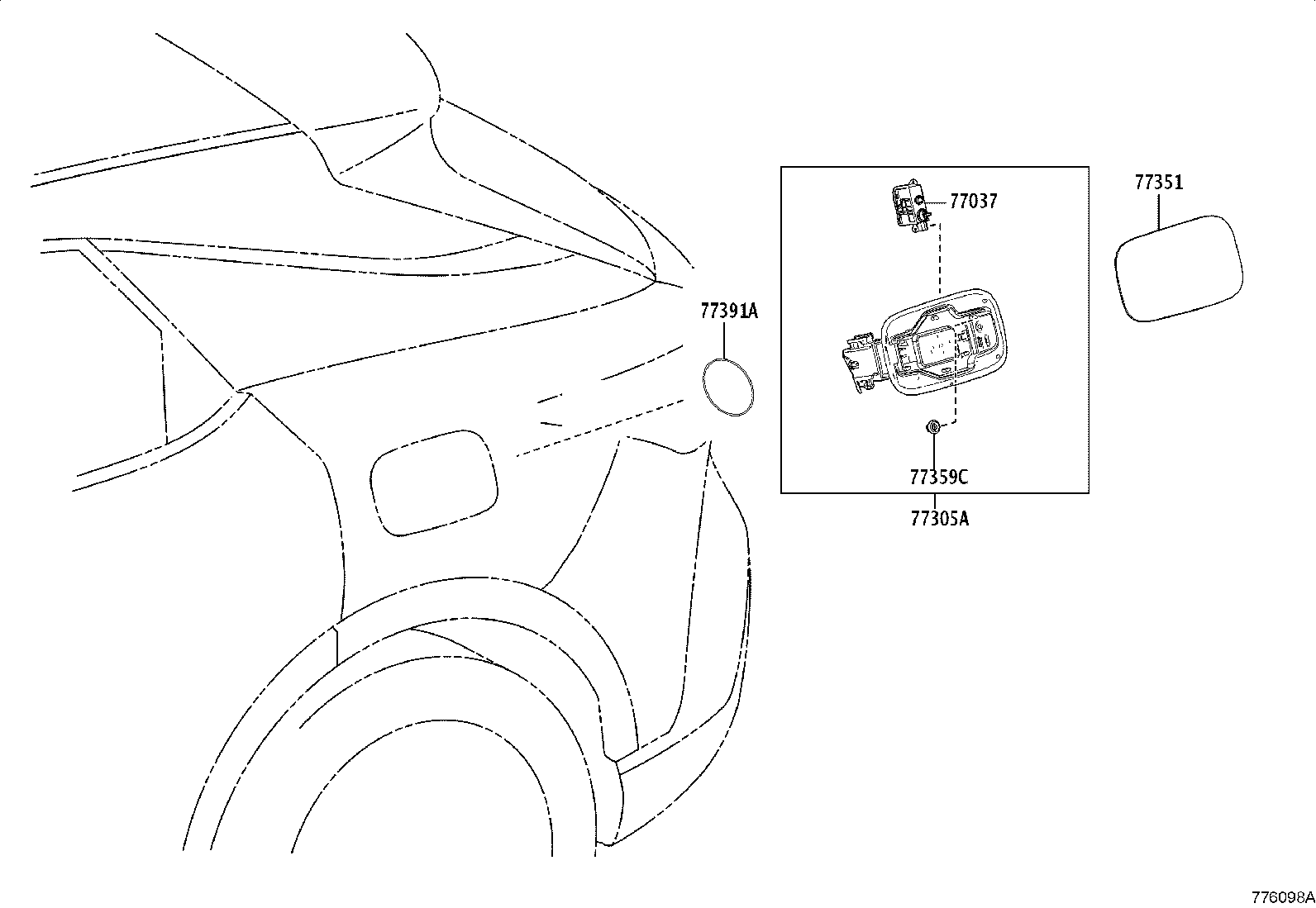

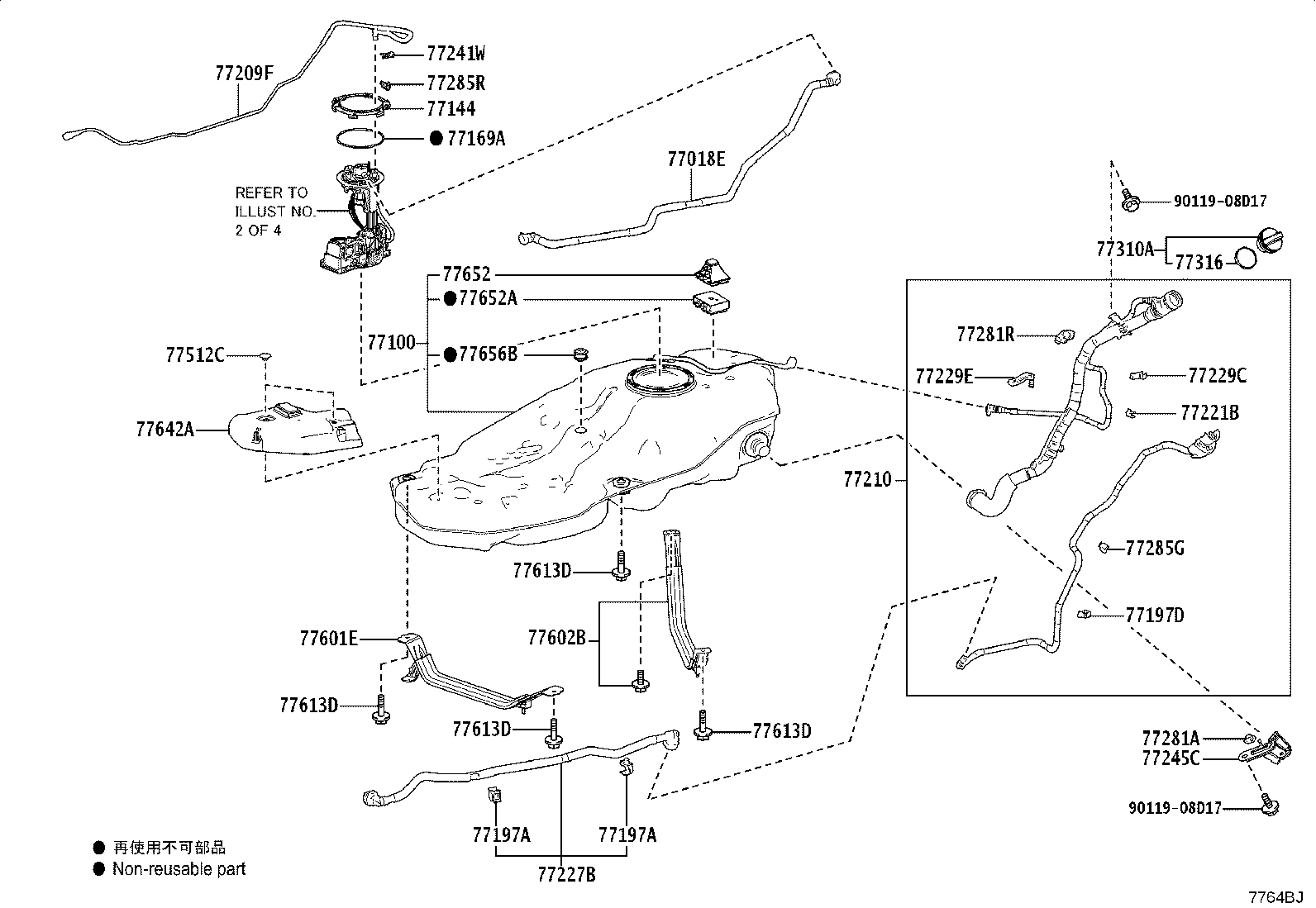

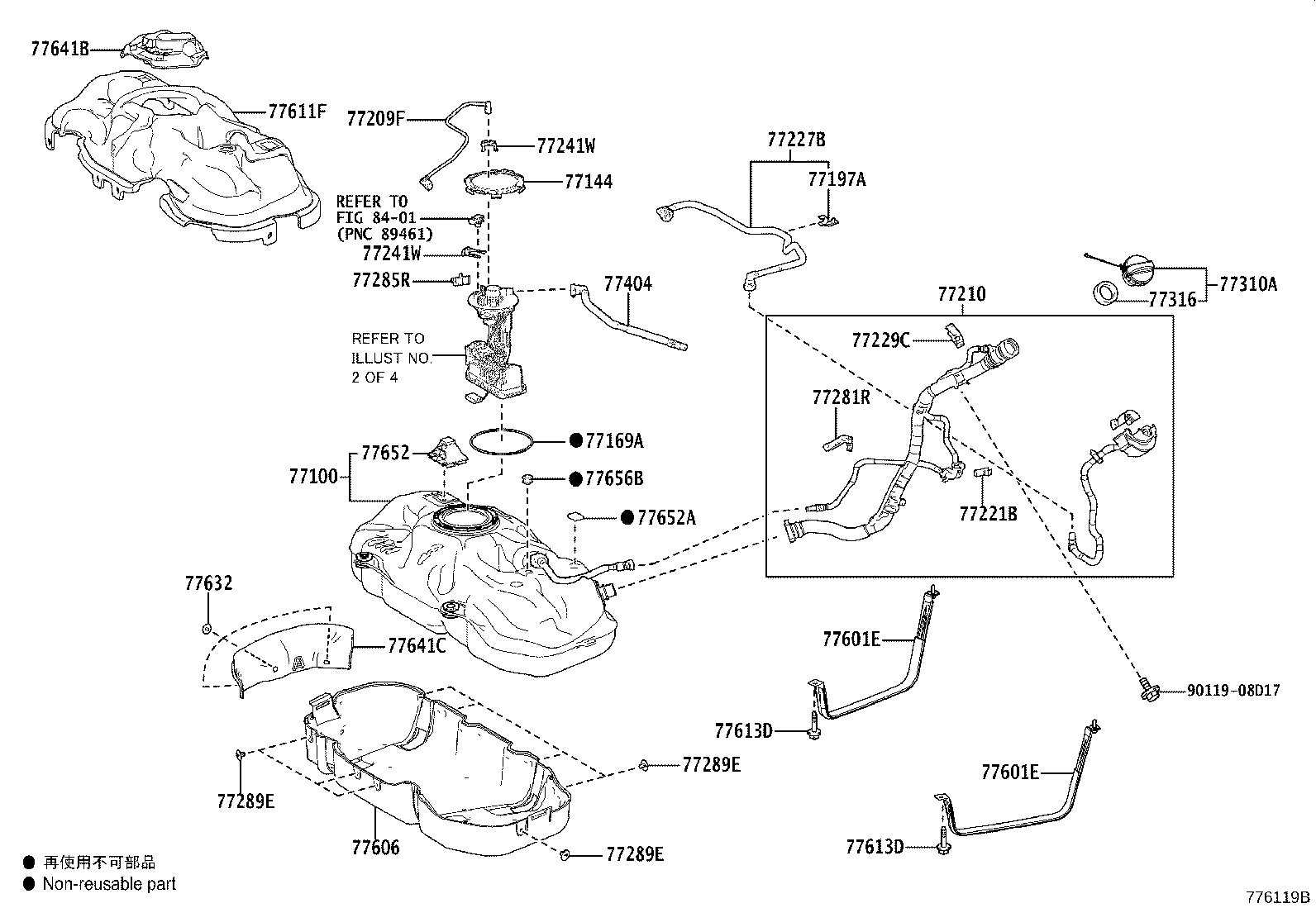

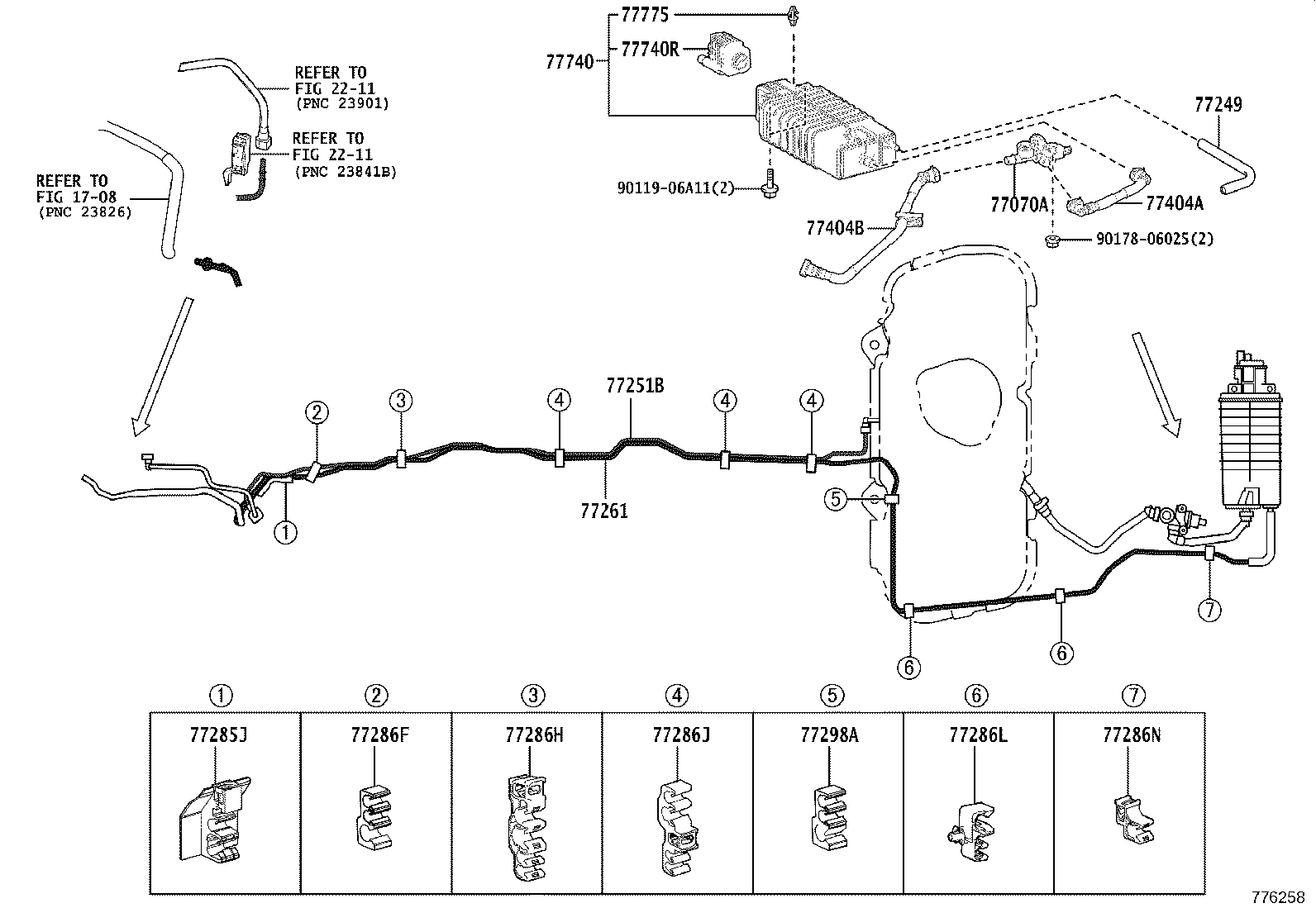

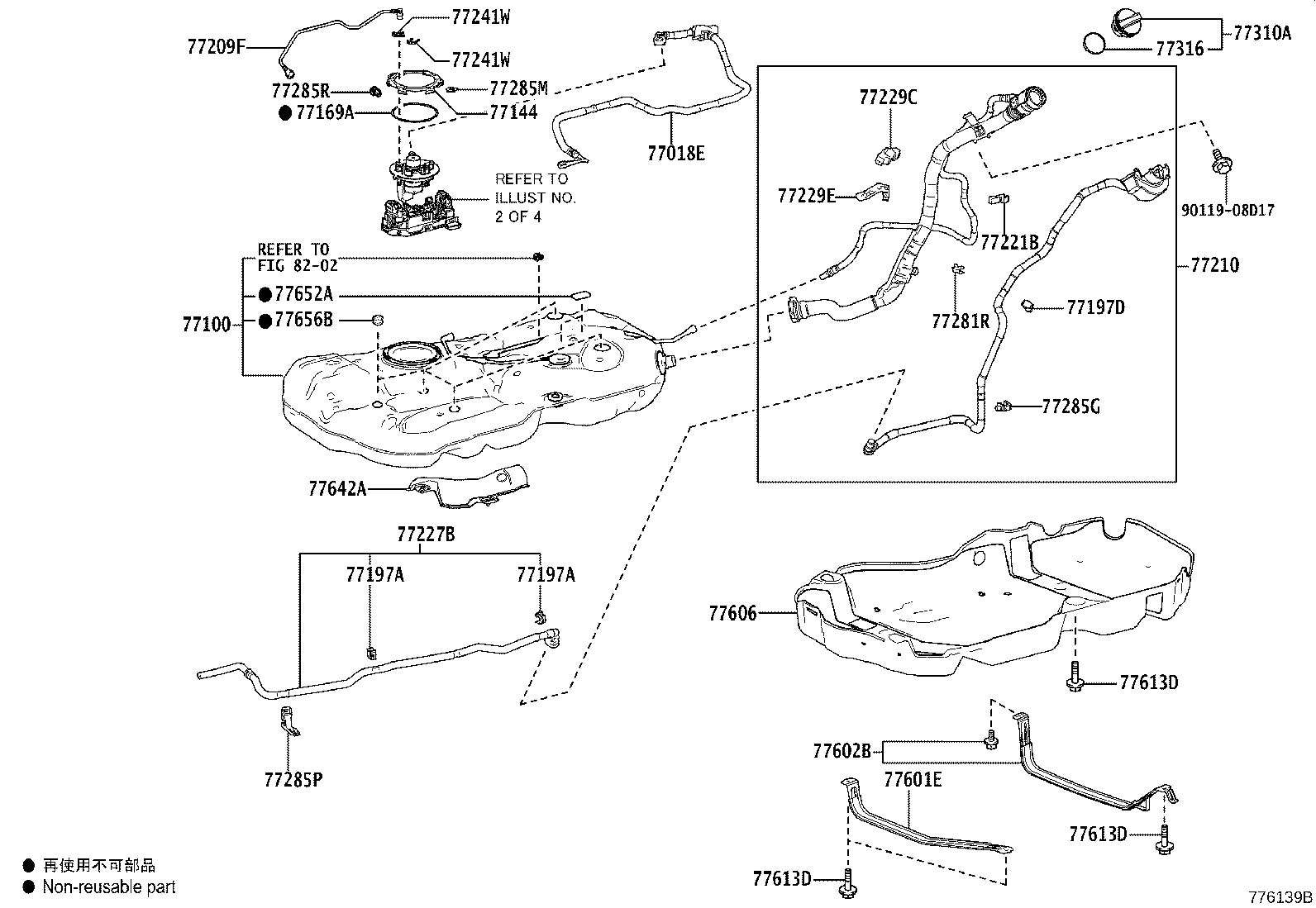

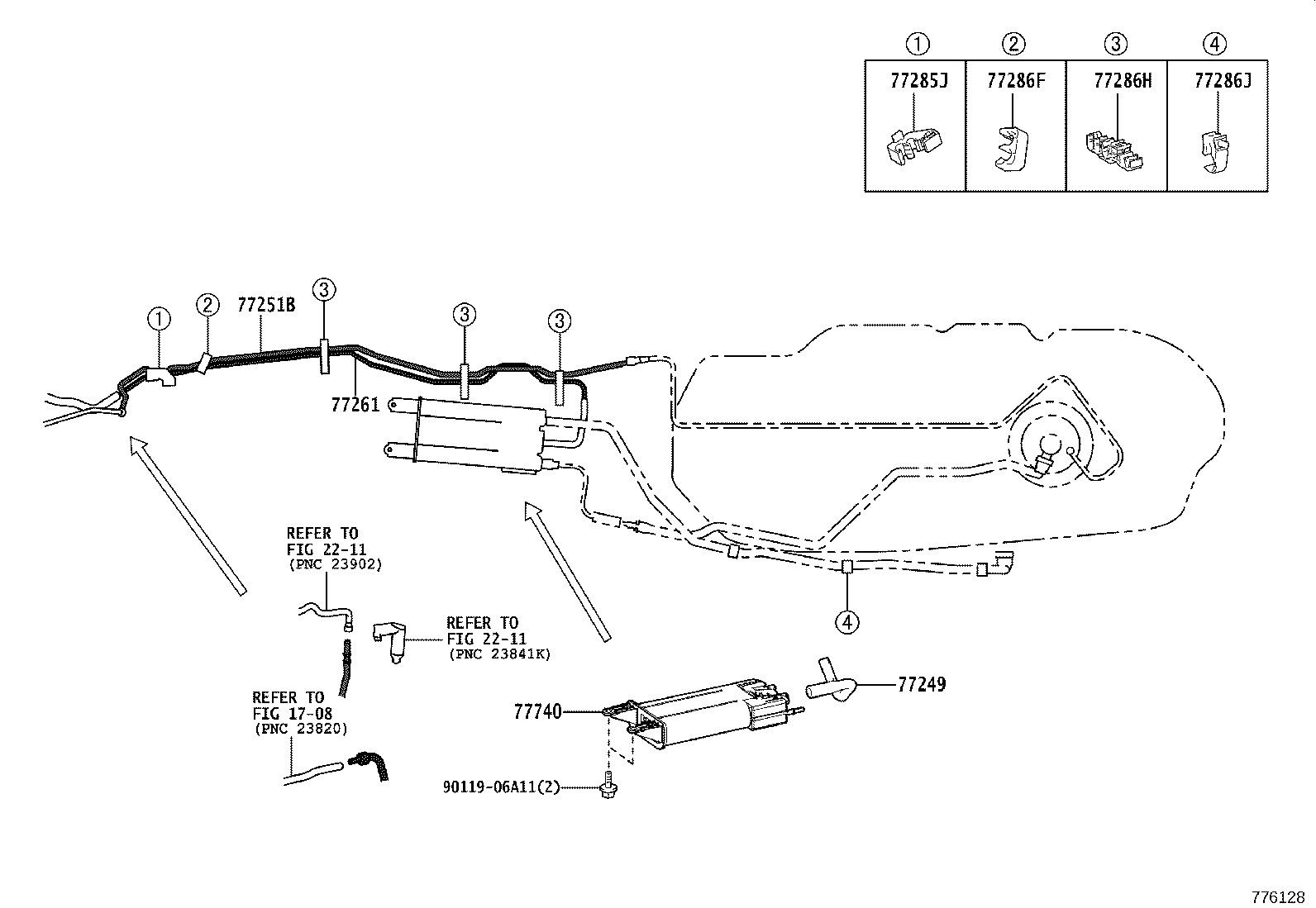

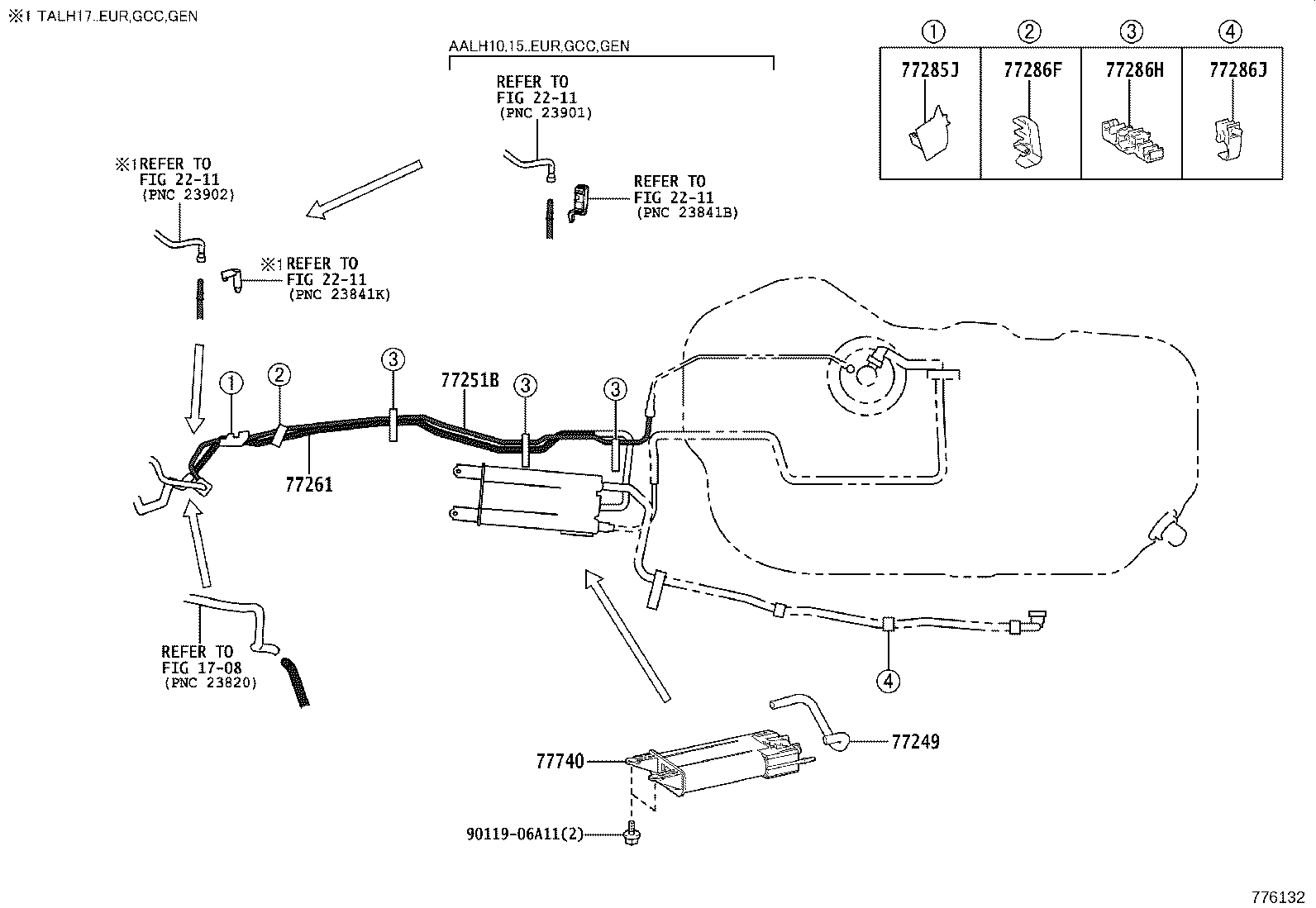

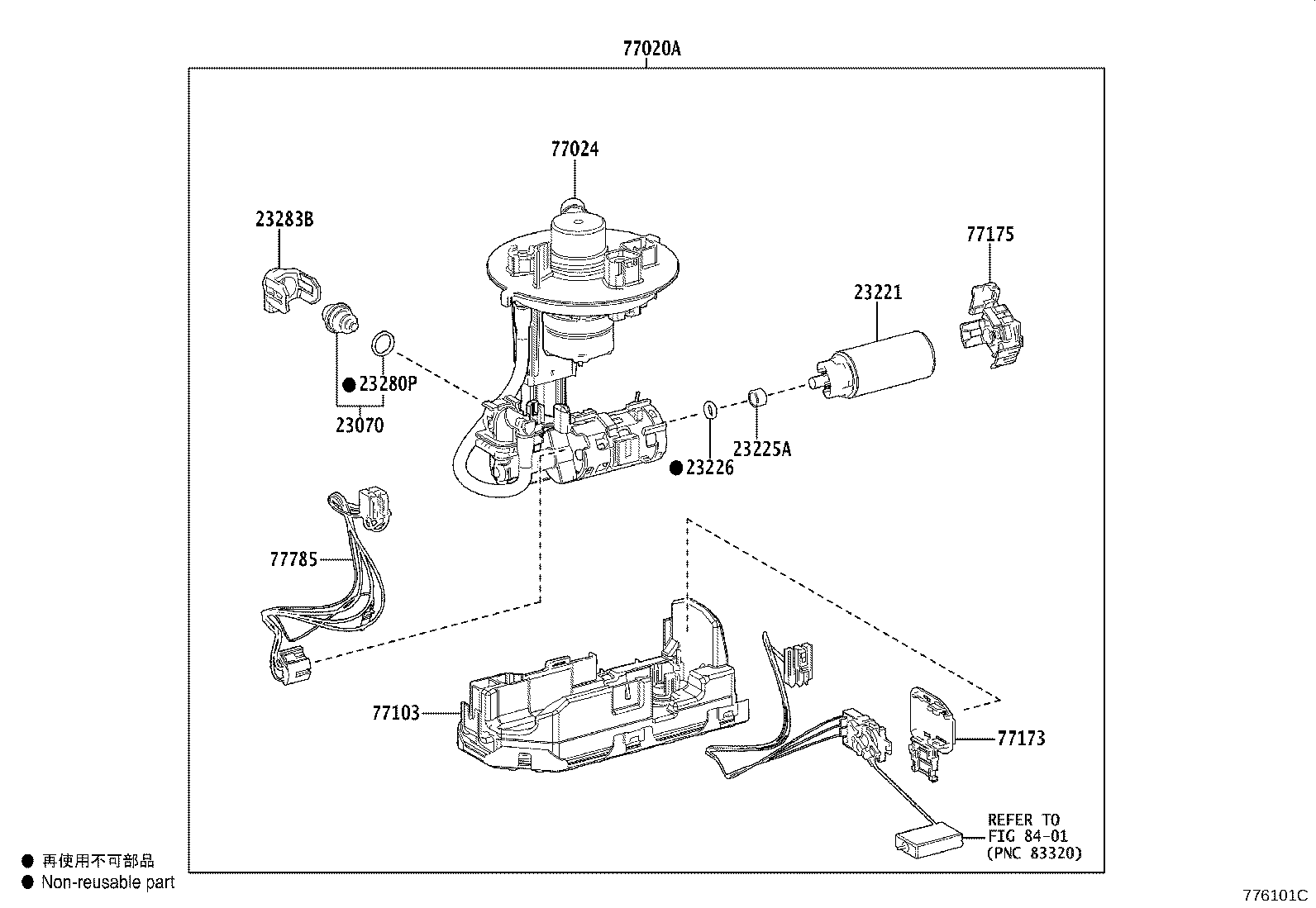

Illustrations
Part groups
| PNC | Description |
|---|---|
| 23070 | Valve Assy, Fuel Main |
| 23221 | Pump, Fuel |
| 23225A | Spacer, Fuel Pump |
| 23226 | Ring, O(FOR FUEL PUMP) |
| 23280P | Ring, O(FOR FUEL PRESSURE REGULATOR), NO.3 |
| 23283B | Holder, Fuel Pressure Regulator |
| 77018E | Tube Sub-assy, Fuel Tank Evaporation Vent |
| 77020A | Tube Assy, Fuel Suction W/Pump & Gage |
| 77024 | Tube Sub-assy, Fuel Main & Return, Front |
| 77037 | Lock Sub-assy, Fuel Filler Opening Lid |
| 77070A | Valve Assy, Close Tank |
| 77100 | Tank Assy, Fuel |
| 77103 | Sub-tank Sub-assy, Fuel |
| 77144 | Retainer, Fuel Pump Gauge |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77173 | Bracket, Fuel Gage |
| 77175 | Support, Fuel Suction, NO.2 |
| 77197A | Clamp, Evaporation Vent Tube, NO.2 |
| 77197D | Clamp, Evaporation Vent Tube, NO.2 |
| 77209F | Tube Sub-assy, Fuel Tank Main |
| 77210 | Pipe Assy, Fuel Tank Filler |
| 77221B | Clamp, Breathr Tube |
| 77227B | Tube, Fuel Tank Breather, NO.7 |
| 77229C | Clamp, Breather Tube |
| 77229E | Clamp, Breather Tube |
| 77241W | Clip, Tube Joint |
| 77245C | Support, Fuel Tank |
| 77249 | Hose, Fuel Emission |
| 77251B | Tube, Fuel Main |
| 77261 | Tube Sub-assy, Fuel Emission |
| 77281A | Clamp, Fuel Filler Pipe |
| 77281R | Clamp, Fuel Filler Pipe, NO.2 |
| 77285G | Clamp, Fuel Tube, NO.1 |
| 77285J | Clamp, Fuel Tube, NO.1 |
| 77285M | Clamp, Fuel Tube, NO.1 |
| 77285P | Clamp, NO.1(FOR CHARCOAL CANISTER PIPE) |
| 77285R | Clamp, Fuel Tube, NO.1 |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77286H | Clamp, Fuel Tube, NO.3 |
| 77286J | Clamp, Fuel Tube, NO.4 |
| 77286L | Clamp, Fuel Tube, NO.5 |
| 77286N | Clamp, Fuel Tube, NO.7 |
| 77289E | Clamp, Fuel Tank, NO.1 |
| 77298A | Clamp, Fuel Tube, NO.4 |
| 77305A | Lid Sub-assy, Fuel Filler Opening |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77351 | Lid, Fuel Filler Opening, Outer |
| 77359C | Seal, Fuel Filler Opening Lid Lock |
| 77391A | Ring, Fuel Inlet Box |
| 77404 | Hose Sub-assy, Fuel Tank Vent |
| 77404A | Hose Sub-assy, Fuel Tank Vent |
| 77404B | Hose Sub-assy, Fuel Tank Vent, NO.2 |
| 77512C | Bracket, Fuel Tank |
| 77601E | Band Sub-assy, Fuel Tank |
| 77602B | Band Sub-assy, Fuel Tank, NO.1 LH |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77611F | Cover, Fuel Tank, Upper |
| 77613D | Bolt, Fuel Tank Band Set, NO.2 |
| 77632 | Bracket, Fuel Tank, NO.2 |
| 77641B | Cover, Fuel Tank |
| 77641C | Protector Assy, Fuel Tank |
| 77642A | Protector, Fuel Tank, NO.2 |
| 77652 | Cushion, Fuel Tank, NO.1 |
| 77652A | Cushion, Fuel Tank, NO.2 |
| 77656B | Cushion, Fuel Tank, NO.6 |
| 77730C | Canister Assy, Charcoal, NO.2 |
| 77740 | Canister Assy, Charcoal |
| 77740R | Pump Sub-assy, Leak Detection |
| 77775 | Guide, Charcoal Canister Outlet |
| 77785 | Harness, Fuel Pump |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
