Toyota Lexus RX Series
2015-09 → 2022-09 · chassis AGL2#,GGL25,GYL25 · catalogue 521550 · Europe
Supported model
Data version 2023-09

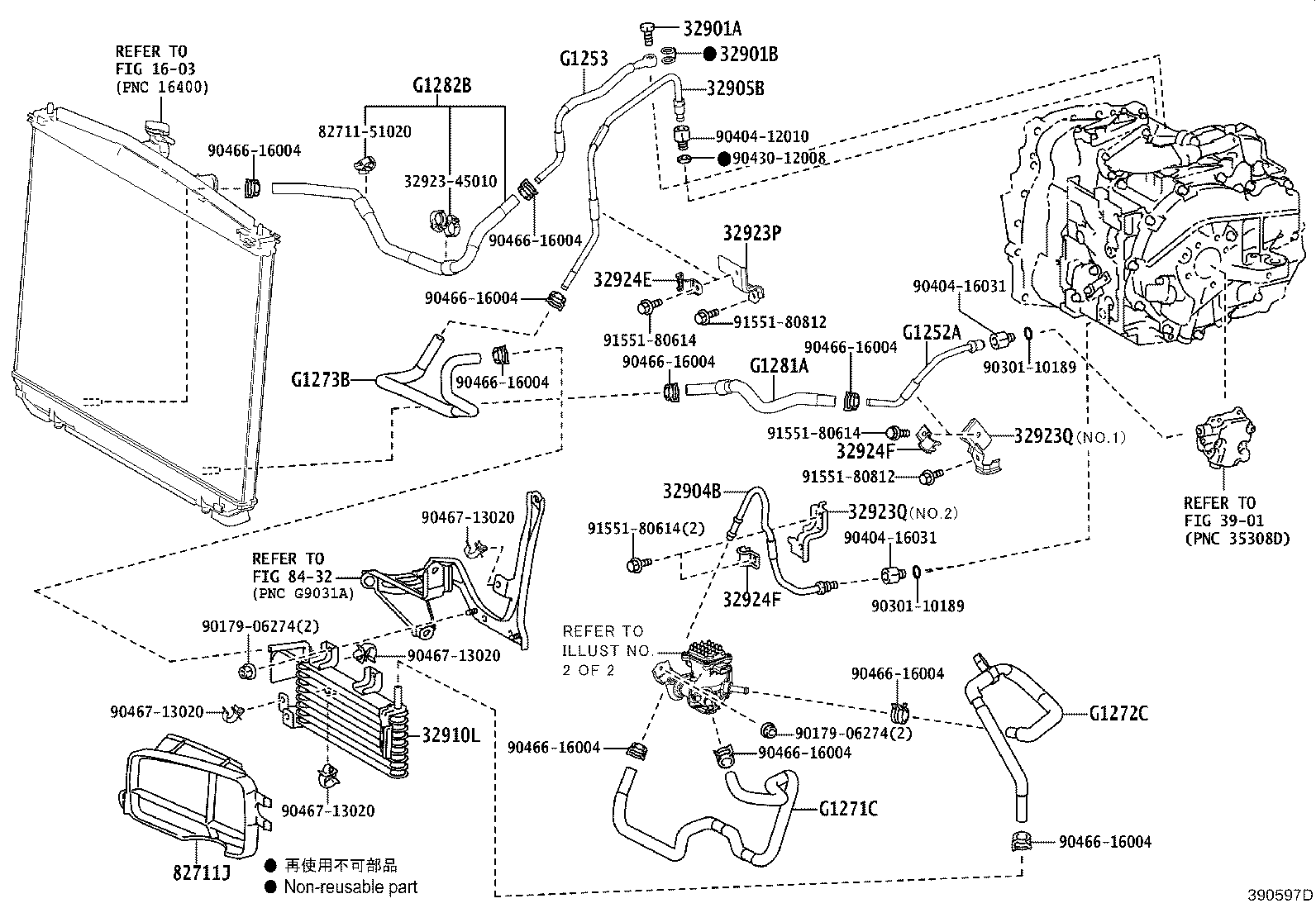

Oil Cooler & Tube (HEV OR BEV OR FCEV)
19 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 32901A | Bolt, Union(FOR OIL COOLER) |
| 32901B | Gasket(FOR OIL COOLER UNION) |
| 32904B | Tube Sub-assy, Oil Cooler Inlet |
| 32905B | Tube Sub-assy, Oil Cooler Outlet |
| 32910L | Cooler Assy, Oil |
| 32923P | Clamp, Oil Cooler Tube, NO.1 |
| 32923Q | Clamp, Oil Cooler Tube |
| 32924E | Clamp, Oil Cooler Tube, NO.2 |
| 32924F | Clamp, Oil Cooler Tube, NO.2 |
| 35300B | Pump Assy, Oil W/Motor |
| 44440C | Bracket Assy, Pump |
| 82711J | Duct, Air |
| G1252A | Pipe, Motor Cooling, NO.2 |
| G1253 | Pipe, Motor Cooling, NO.3 |
| G1271C | Hose, Motor Cooling, NO.1 |
| G1272C | Hose, Motor Cooling, NO.2 |
| G1273B | Hose, Motor Cooling, NO.3 |
| G1281A | Hose, Motor Inlet |
| G1282B | Hose, Motor Outlet |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
